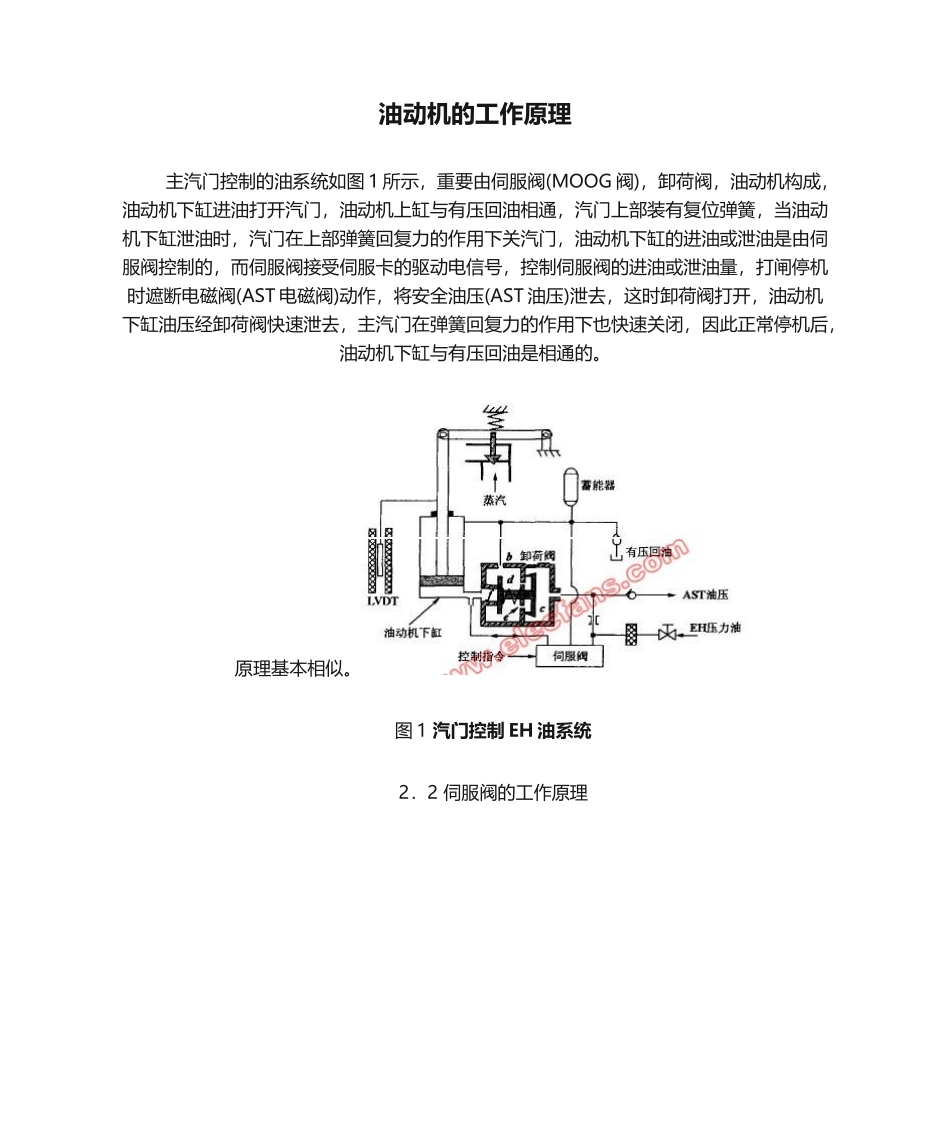

油动机的工作原理主汽门控制的油系统如图1所示，重要由伺服阀(MOOG阀)，卸荷阀，油动机构成，油动机下缸进油打开汽门，油动机上缸与有压回油相通，汽门上部装有复位弹簧，当油动机下缸泄油时，汽门在上部弹簧回复力的作用下关汽门，油动机下缸的进油或泄油是由伺服阀控制的，而伺服阀接受伺服卡的驱动电信号，控制伺服阀的进油或泄油量，打闸停机时遮断电磁阀(AST电磁阀)动作，将安全油压(AST油压)泄去，这时卸荷阀打开，油动机下缸油压经卸荷阀快速泄去，主汽门在弹簧回复力的作用下也快速关闭，因此正常停机后，油动机下缸与有压回油是相通的。原理基本相似。图1汽门控制EH油系统2．2伺服阀的工作原理图2是伺服阀的工作原理图。MOOGJ761—003伺服阀是双喷嘴挡板式伺服阀，由两级液压放大及机械反馈系统所构成。第一级液压放大是双喷嘴和挡板系统；第二级功率放大是滑阀系统。伺服阀线圈接受一正向电流指令信号时，线圈将会产生电磁力作用于衔铁的两端，衔铁因此而带动挡板偏转，挡板的偏转将减少某一种喷嘴的流量，进而变化了与此喷嘴相通的滑阀一侧的压力，推动滑阀朝一边移动，滑阀上的凸肩打开了EH压力油供油口，同时滑阀另一凸肩打开油动机的进油口，油动机进油，汽门打开，汽门的位置发送器LVDT输出的反馈信号增大，指令与反馈信号的偏差在不停减少，至伺服阀的开阀驱动指令也在不停减小，当伺服阀的输出指令与弹簧回复力平衡时，挡板回到中间位置，滑阀处在平衡状态，油动机此时停止进油，汽门位置保持不变；反之线圈接受负向电流信号时，滑阀向另一边移动，滑阀凸肩关闭进油口，另一凸肩打开回油口，油动机泄油，其它动作与开阀原理相似。电液伺服阀是有机械零偏的，其重要作用是当伺服阀失去控制信号或线圈损坏时，靠它的机械偏置使滑阀移动打开泄，使油动机下缸与回油相通，使气门关闭，避免气门突开引发机组超速
