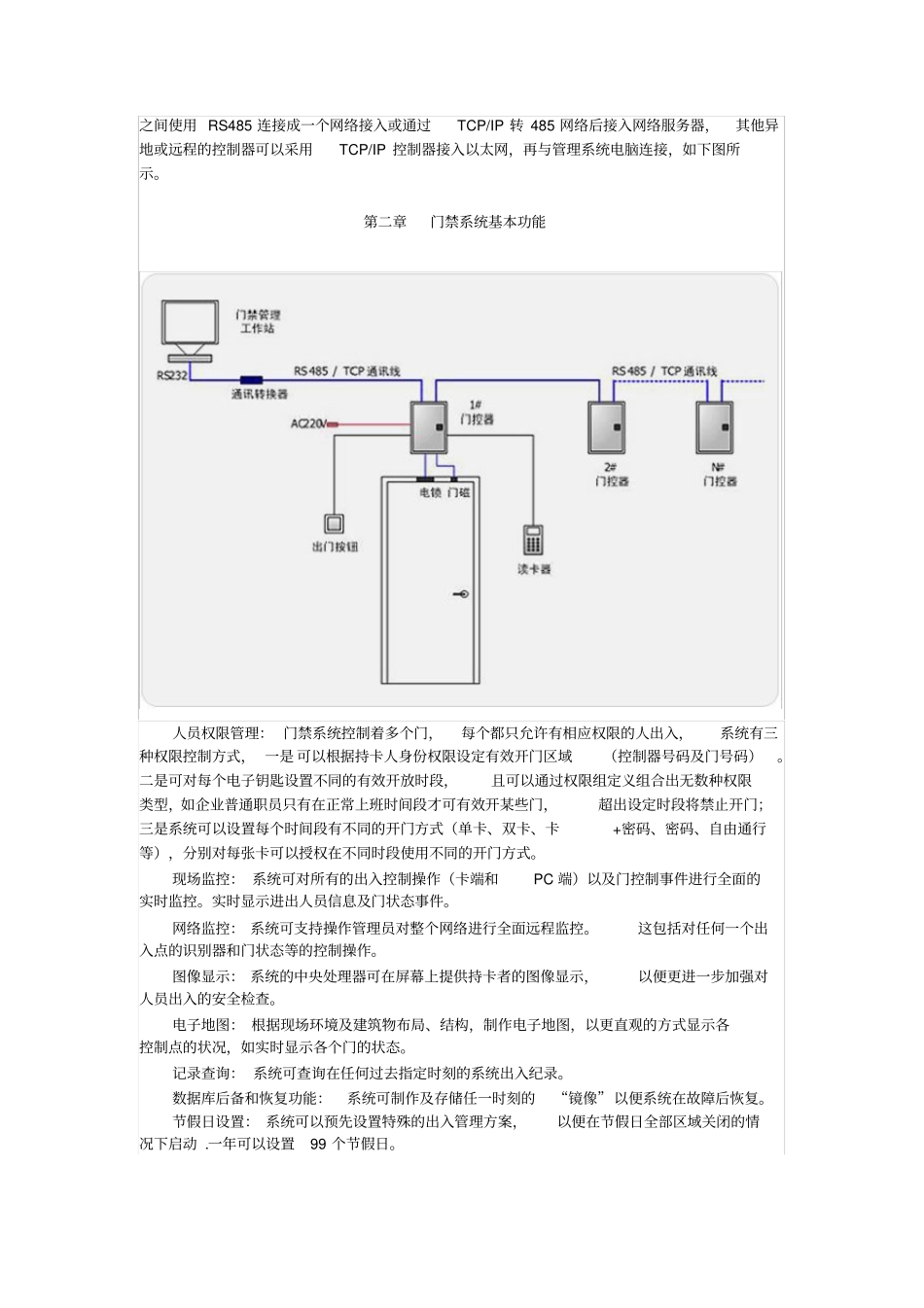

门禁系统方案青岛丽点网络传媒有限公司2010-06-27第一章门禁系统设计第一节门禁系统概述门禁,又称出入管理控制系统，是一种将信息技术、电子技术和机械锁有机地结合在一起，对进出人员进行适当级别的权限鉴别，并进行相应控制的数字化管理系统。本方案设计的门禁系统是基于非接触式感应IC卡识别技术，由管理系统、控制器、感应式读卡器、电子锁等组成的一个功能强大的智能型网络门禁系统，人员手持一张合法的感应式IC卡即可通过IC卡识读设备自动控制授权允许开启的电子锁。门禁系统取代传统的机械锁匙，减少钥匙管理的麻烦，有效地避免钥匙流失。同时可记录、查询进出人员信息，与普通机械锁有着无法比拟的优越性。1.使用安全机械锁因为部分在外，通过钥匙或其他工具可以轻易开锁进入。而IC卡门禁系统是通过传递加密的数字信息，由控制器控制电控锁的开与闭。2.管理安全机械锁的钥匙非常容易遗失或流出，为了安全，须将锁更换。而IC卡门禁系统只需将遗失的卡挂失或取消权限即可。3.使用方便一张卡可以代替系统内所有钥匙，只要对一张卡授权，该卡即可通行所有授权进出的区域。不必携带一大串钥匙，开门时寻找钥匙的麻烦。4.管理方便。省去了配置钥匙、分配钥匙的麻烦。只需通过权限设置，轻松规划人员出入权限。通过管理软件随时查看各区域人员进出情况。5.系统灵活附加的功能更是普通机械锁无法做到的，如规定允许通行时间，在非允许时间内即使有钥匙也不能通行，更进一步提高安全性。与其他系统联动，提高了系统的灵活性。6.管理科学系统真实地记录进出人员进出时间、地点等情况，可随时查询控制区域的人员情况。所以，IC卡门禁系统的应用得到迅猛的发展。第二节门禁系统的结构2.1门禁系统控制原理门禁系统单元门禁的组成如下图：门禁系统主要由管理系统、控制器、读卡主机三层组成。管理系统负责人员管理、授权、数据采集、统计、分析等。持卡人将卡在读卡器感应区快速晃动一次，读卡器就能感应到有卡并将卡中的信息（卡号）发送到主机，主机进行检查卡合法性，然后决定是否进行开门动作。门禁系统可以在线工作，也可脱机工作。在线工作时，可实时将刷卡数据上传到系统，以供监控、查询。脱机工作时，将刷卡数据保存在本地，待连接到网络后将数据上传给电脑处理。2.2网络结构门禁系统根据需要，由多个单元门禁构成。根据建筑结构和用户需求，以达到方便管理的目的，每个单元门使用两个读卡主机，进出都要求刷卡，一个独立的建筑物内的控制器之间使用RS485连接成一个网络接入或通过TCP/IP转485网络后接入网络服务器，其他异地或远程的控制器可以采用TCP/IP控制器接入以太网，再与管理系统电脑连接，如下图所示。第二章门禁系统基本功能人员权限管理：门禁系统控制着多个门，每个都只允许有相应权限的人出入，系统有三种权限控制方式，一是可以根据持卡人身份权限设定有效开门区域（控制器号码及门号码）。二是可对每个电子钥匙设置不同的有效开放时段，且可以通过权限组定义组合出无数种权限类型，如企业普通职员只有在正常上班时间段才可有效开某些门，超出设定时段将禁止开门；三是系统可以设置每个时间段有不同的开门方式（单卡、双卡、卡+密码、密码、自由通行等），分别对每张卡可以授权在不同时段使用不同的开门方式。现场监控：系统可对所有的出入控制操作（卡端和PC端）以及门控制事件进行全面的实时监控。实时显示进出人员信息及门状态事件。网络监控：系统可支持操作管理员对整个网络进行全面远程监控。这包括对任何一个出入点的识别器和门状态等的控制操作。图像显示：系统的中央处理器可在屏幕上提供持卡者的图像显示，以便更进一步加强对人员出入的安全检查。电子地图：根据现场环境及建筑物布局、结构，制作电子地图，以更直观的方式显示各控制点的状况，如实时显示各个门的状态。记录查询：系统可查询在任何过去指定时刻的系统出入纪录。数据库后备和恢复功能：系统可制作及存储任一时刻的“镜像”以便系统在故障后恢复。节假日设置：系统可以预先设置特殊的出入管理方案，以便在节假日全部区域关闭的情况下启动.一年可以设置99个节假日。开放时段设置：系统对于...
