2025年加筋麦克垫细则修改VIP免费

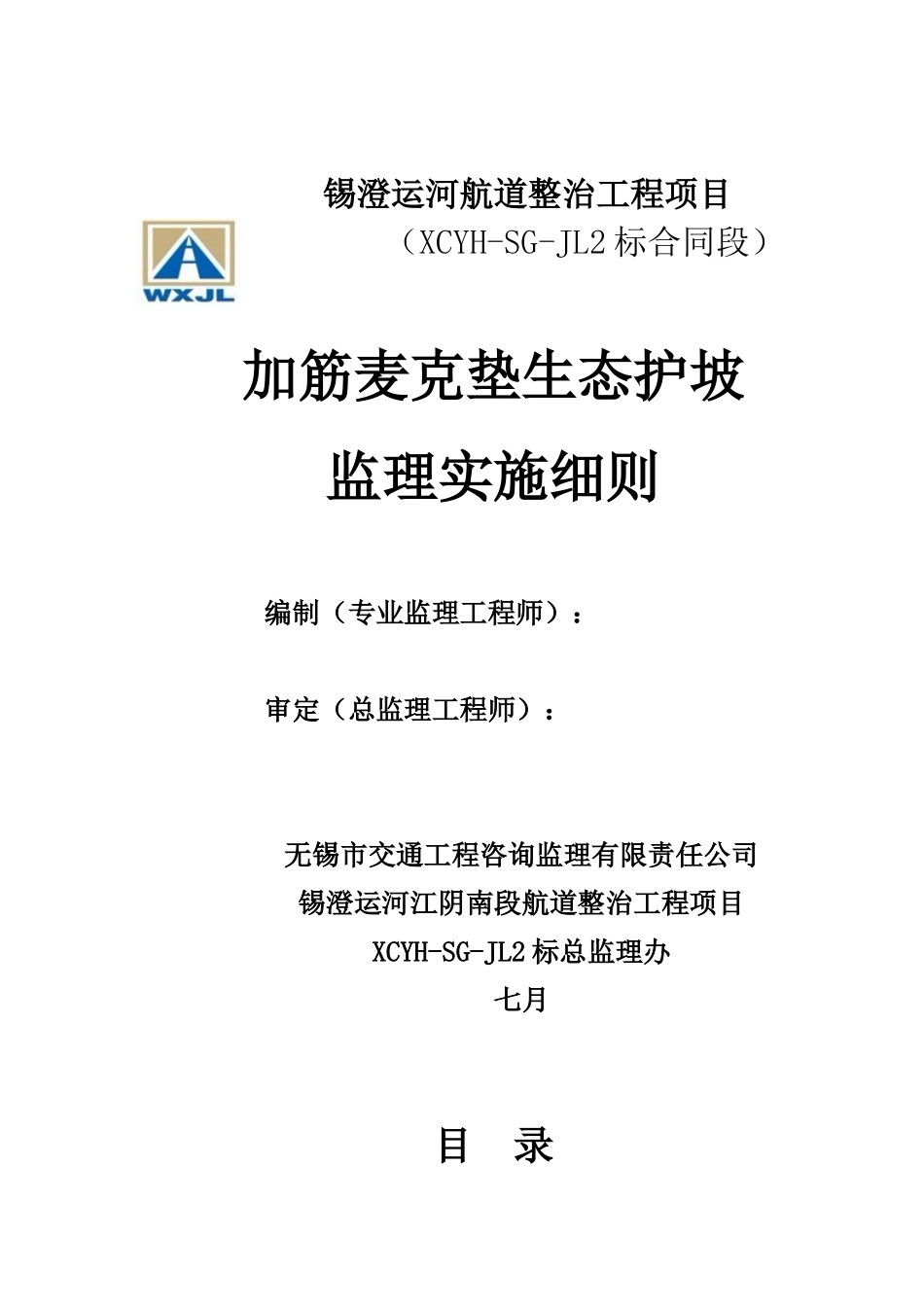

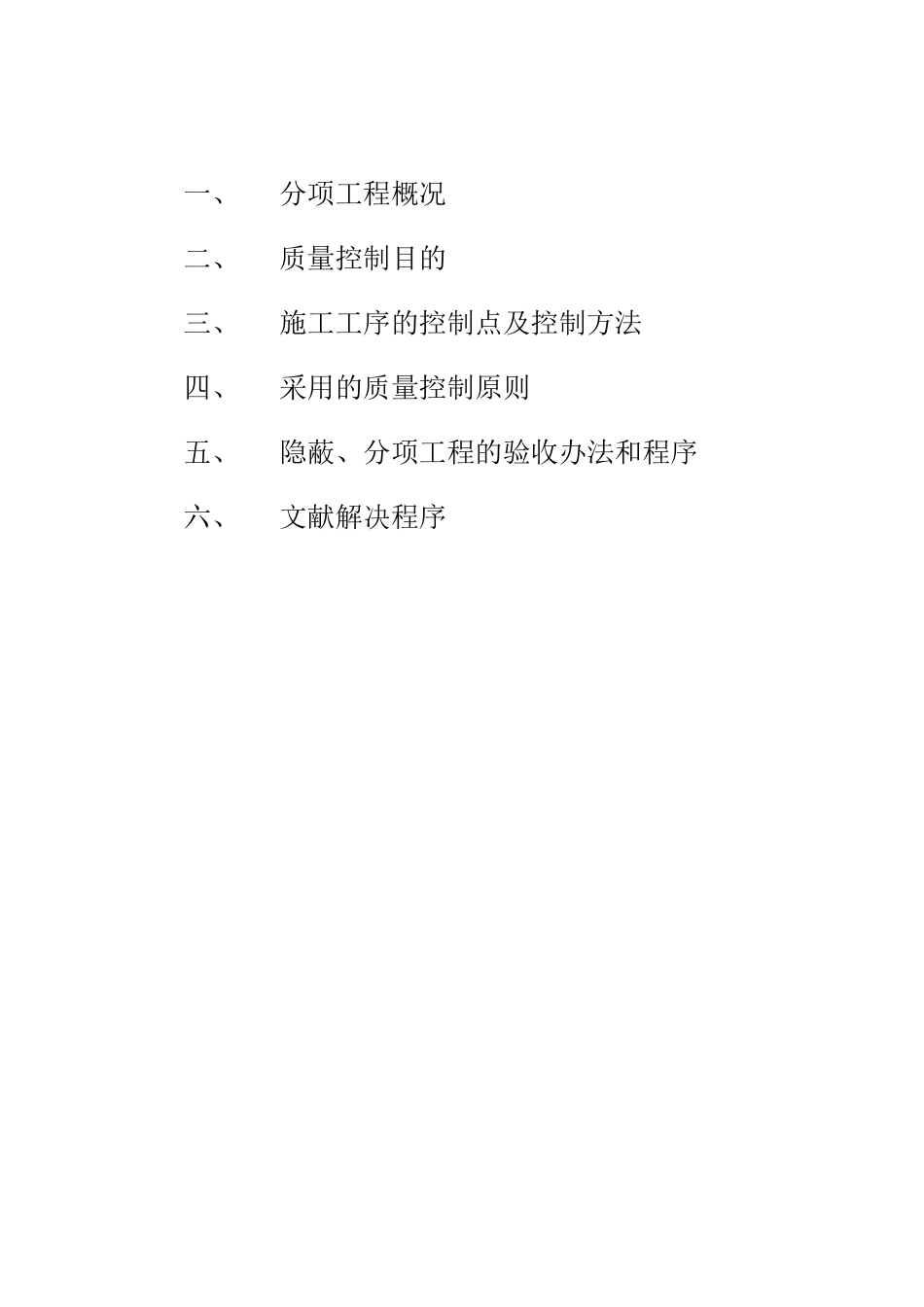

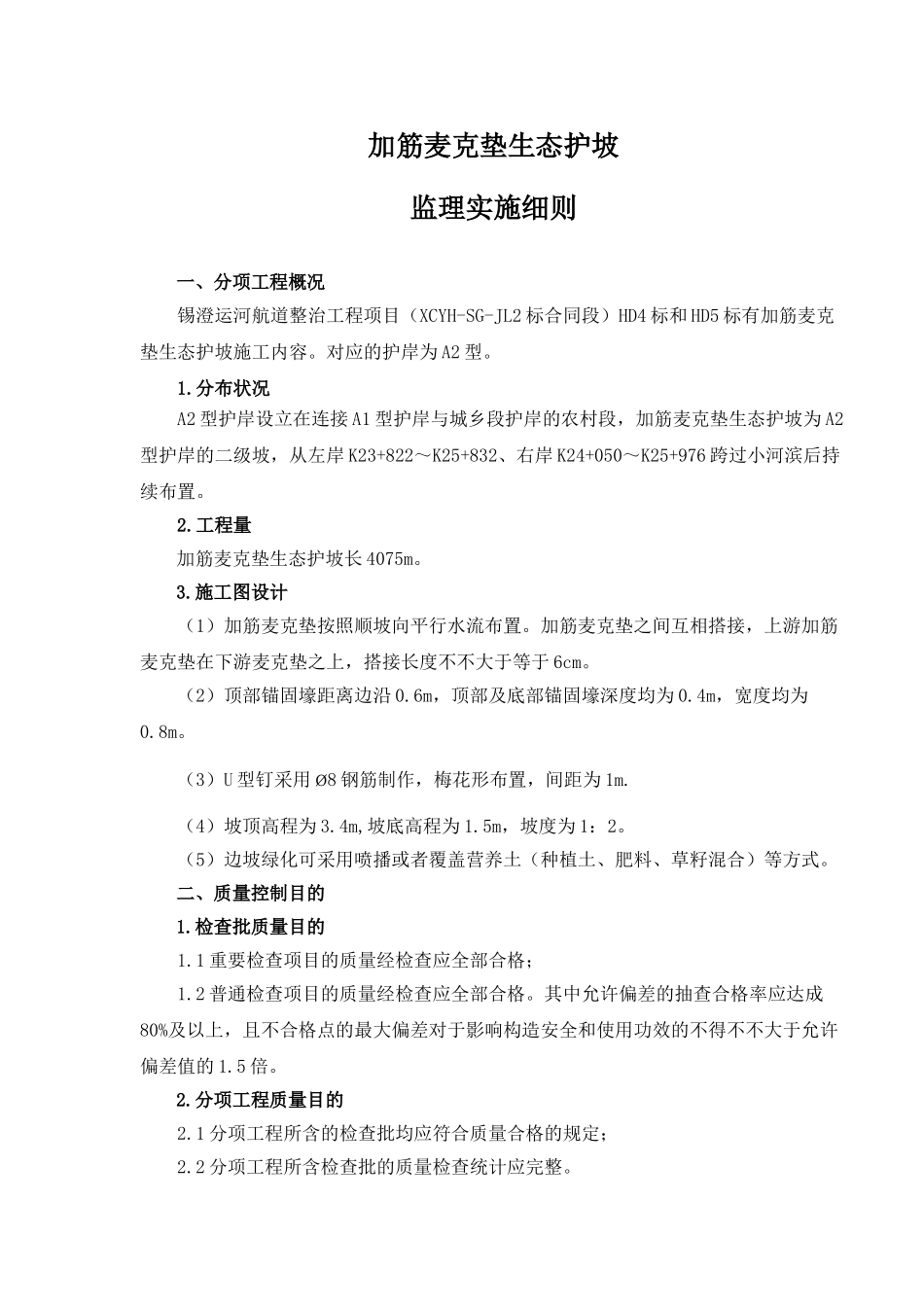

锡澄运河航道整治工程项目（XCYH-SG-JL2标合同段）加筋麦克垫生态护坡监理实施细则编制（专业监理工程师）：审定（总监理工程师）：无锡市交通工程咨询监理有限责任公司锡澄运河江阴南段航道整治工程项目XCYH-SG-JL2标总监理办七月目录一、分项工程概况二、质量控制目的三、施工工序的控制点及控制方法四、采用的质量控制原则五、隐蔽、分项工程的验收办法和程序六、文献解决程序加筋麦克垫生态护坡监理实施细则一、分项工程概况锡澄运河航道整治工程项目（XCYH-SG-JL2标合同段）HD4标和HD5标有加筋麦克垫生态护坡施工内容。对应的护岸为A2型。1.分布状况A2型护岸设立在连接A1型护岸与城乡段护岸的农村段，加筋麦克垫生态护坡为A2型护岸的二级坡，从左岸K23+822～K25+832、右岸K24+050～K25+976跨过小河滨后持续布置。2.工程量加筋麦克垫生态护坡长4075m。3.施工图设计（1）加筋麦克垫按照顺坡向平行水流布置。加筋麦克垫之间互相搭接，上游加筋麦克垫在下游麦克垫之上，搭接长度不不大于等于6cm。（2）顶部锚固壕距离边沿0.6m，顶部及底部锚固壕深度均为0.4m，宽度均为0.8m。（3）U型钉采用ø8钢筋制作，梅花形布置，间距为1m.（4）坡顶高程为3.4m,坡底高程为1.5m，坡度为1：2。（5）边坡绿化可采用喷播或者覆盖营养土（种植土、肥料、草籽混合）等方式。二、质量控制目的1.检查批质量目的1.1重要检查项目的质量经检查应全部合格；1.2普通检查项目的质量经检查应全部合格。其中允许偏差的抽查合格率应达成80%及以上，且不合格点的最大偏差对于影响构造安全和使用功效的不得不不大于允许偏差值的1.5倍。2.分项工程质量目的2.1分项工程所含的检查批均应符合质量合格的规定；2.2分项工程所含检查批的质量检查统计应完整。三、施工工序的控制点及控制方法1.原材料质量控制1.1加筋麦克垫是一种加筋的三维土工垫，它是将三维聚丙烯材料挤压于机编六边形双绞合钢丝网面上形成的，钢丝含有更优于EN10223~3原则的特性。1.2钢丝镀高尔凡（5％铝锌合金＋稀土元素）防腐解决，镀层的粘附力规定：当钢丝绕含有2倍钢丝直径的心轴6周时，用手指摩擦钢丝，其不会剥落或开裂，符EN10223~3原则。所使用的低碳钢丝直径2.2mm。1.3加筋麦克垫钢丝网面抗拉强度35KN/m,符合EN10223-3原则。加筋麦克垫供货单位需提供由中国国家认证承认监督管理委员会认证的检测单位出具的网面抗拉强度检测报告和聚合物剥离强度检测报告。2.试铺段试铺段的目的：拟定加筋麦克垫生态护坡施工的人员、机械设备的配备；拟定施工工艺流程、施工工艺控制、质量检查原则、可能产生的质量通病和防治方法；拟定安全控制方法；通过总结以指导大面积施工。试铺段长度应不少于50m。3.工序质量控制施工工艺流程：施工准备坡面清理及平整开挖锚固壕铺设土工布铺设加筋麦克垫加筋麦克垫锚钉播种草籽。3.1削坡及整平（1）恢复坡顶及坡底线。（2）控制高程。（3）人工削除预留的20cm宽土方，进行坡面平整。3.2开挖锚固壕（1）在坡顶、坡底开挖沿水流方向的锚固壕，深40㎝，宽80㎝。顶部锚固壕距离边沿0.6m。3.3铺设土工布（1）坡面平整度符合规范规定，坡面严禁有锋利物。（2）土工织物加工成铺设块，铺设块拼接尼龙线的强度不得不大于150N；铺设宽度不不大于6m，铺设长度在设计坡长的基础增加上增加50cm富裕量。（3）相邻两块土工织物搭接长度不不大于500mm。（4）土工布在护坡块四边最少伸出最少30cm，避免在两张垫子接缝处进行土工布的搭接。（5）土工织物铺设应保持平顺和松紧适度，并应避免破损。（6）土工织物铺设后应及时进行铰接块施工，并应由坡脚向坡顶方向进行。3.4铺设加筋麦克垫（1）加筋麦克垫按照顺坡向平行水流从下游往上游方向铺设。（2）加筋麦克垫之间互相搭接，上游加筋麦克垫在下游麦克垫之上，搭接长度不不大于等于6cm。（3）加筋麦克垫严禁顺坡向搭接。（3）加筋麦克垫的上下端在坡顶和坡底应埋入锚固壕。3.5加筋麦克垫锚钉（1）加筋麦克垫按设计用不不大于φ8钢筋做成“U”钉进行锚钉，长度50㎝。松土用长钉。锚钉的间距1.0m，梅花型布置。3.6播草种直接在加筋麦克垫上撒播或喷播草种。播种后，撒上后1-2㎝的落肥土...
