会议室音响系统设计方案VIP免费

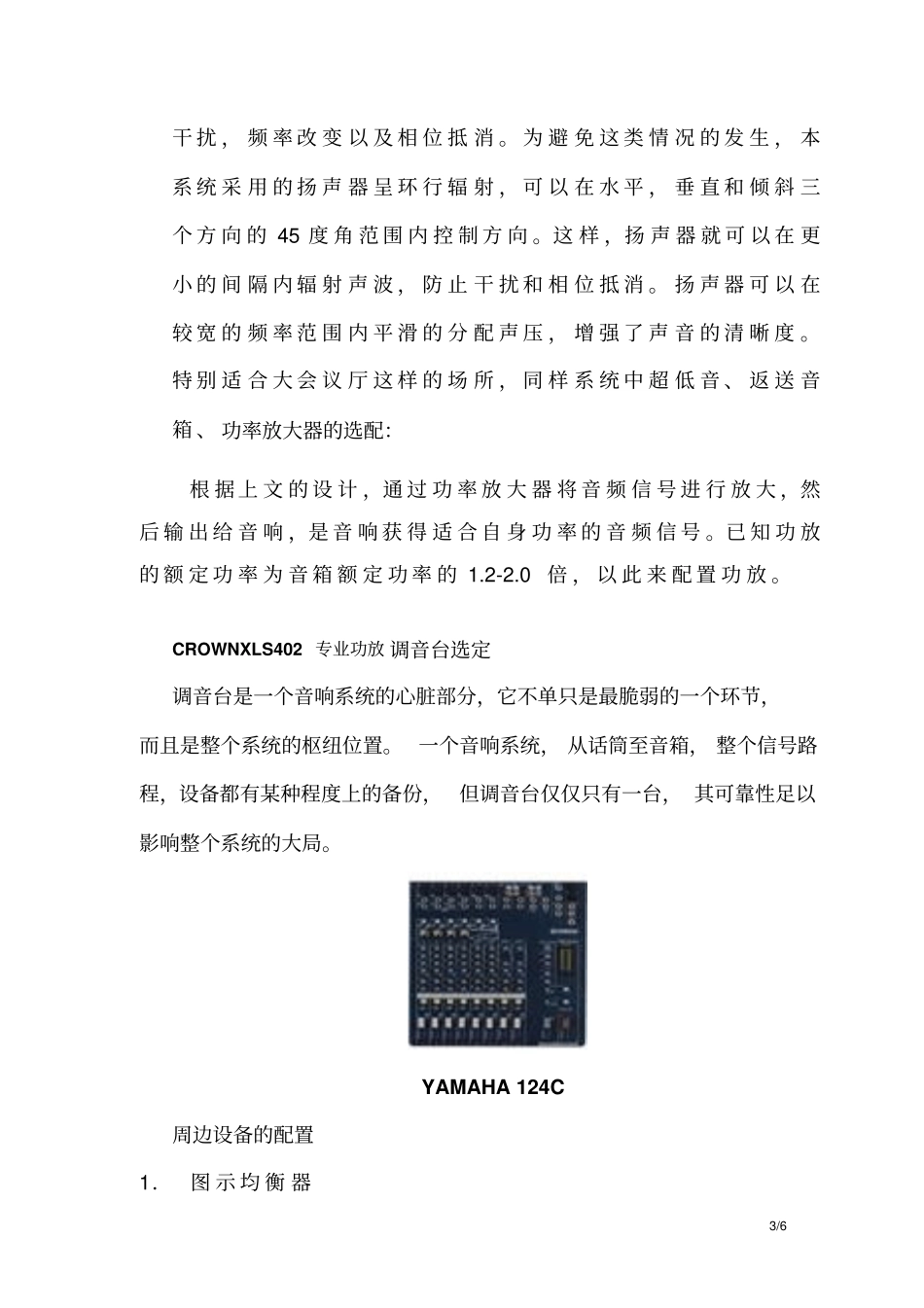

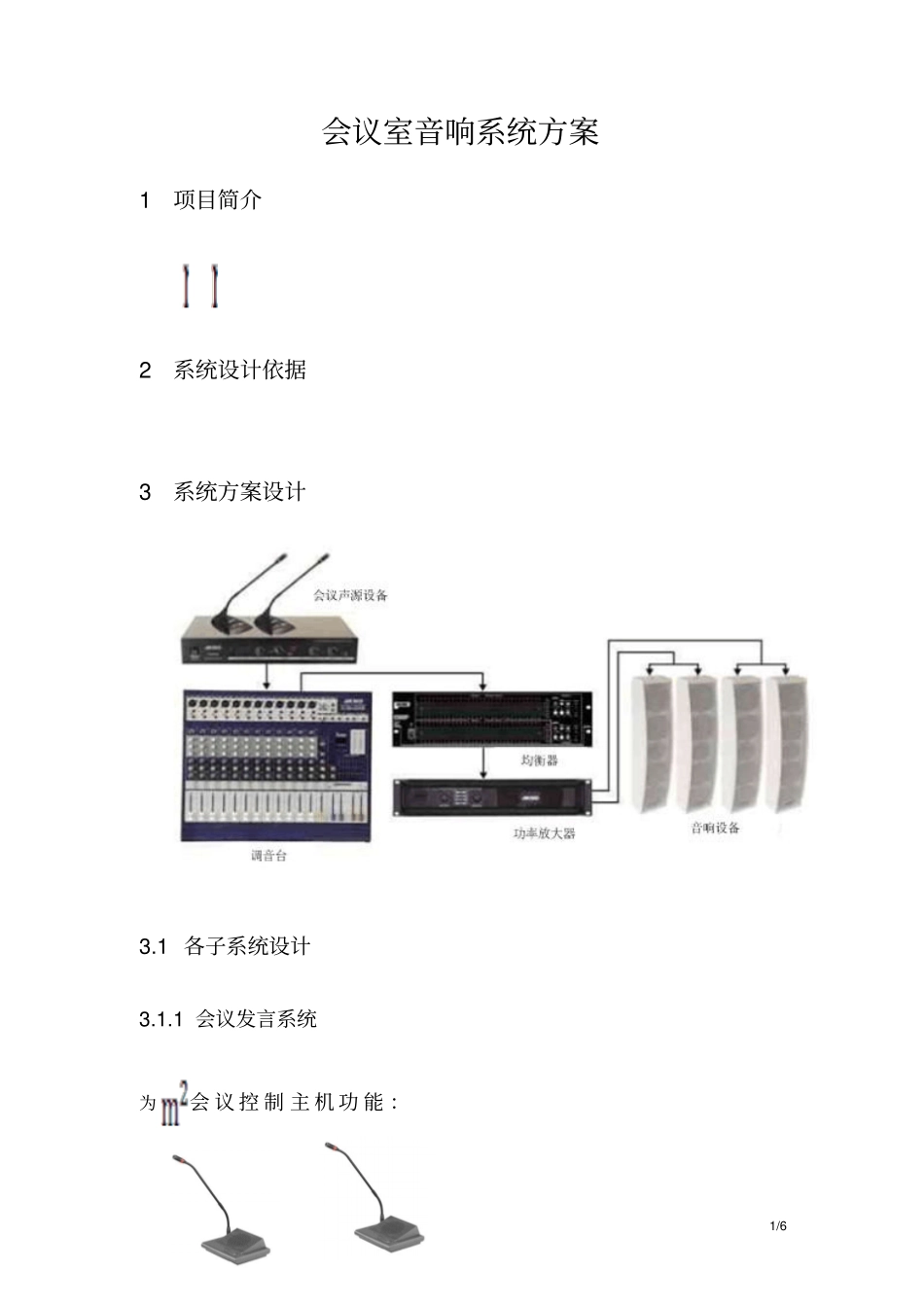

1/6会议室音响系统方案1项目简介2系统设计依据3系统方案设计3.1各子系统设计3.1.1会议发言系统为会议控制主机功能：2/63.1.2音响扩声系统本项目各个会议室的音响扩声系统在功能上以满足会议/报告为主。3.1.2.1达到的主要指标音响系统的设计按照国家有关标准，达到中华人民共和国广电部GYJ25-86厅堂扩声系统声学特性指标中对语言和音乐兼用扩声系统的一级（最高级）指标：0.125-4kHz范围内平均声压级≥98dB传输频率特性：630～8kHz,以125～4kHz的平均声压级为0dB,允许+4～-12Db,且在125～4kHz内允许≤﹢﹣4dB传声增益：125～4KHZ的平均值≥-8dB声场不均匀度：1K、4kHz≤-8dB总噪声级：≤NR303.1.2.2设备选型①扬声器具有平滑的频率响应；②扬声器具有良好的瞬态响应；③扬声器音色甜美；突破传统，高频驱动单元采用方波引导扬声器单元，一般的矩形扬声器呈钻石形辐射声音。使用此类扬声器时，会出现3/6干扰，频率改变以及相位抵消。为避免这类情况的发生，本系统采用的扬声器呈环行辐射，可以在水平，垂直和倾斜三个方向的45度角范围内控制方向。这样，扬声器就可以在更小的间隔内辐射声波，防止干扰和相位抵消。扬声器可以在较宽的频率范围内平滑的分配声压，增强了声音的清晰度。特别适合大会议厅这样的场所，同样系统中超低音、返送音箱、功率放大器的选配：根据上文的设计，通过功率放大器将音频信号进行放大，然后输出给音响，是音响获得适合自身功率的音频信号。已知功放的额定功率为音箱额定功率的1.2-2.0倍，以此来配置功放。CROWNXLS402专业功放调音台选定调音台是一个音响系统的心脏部分，它不单只是最脆弱的一个环节，而且是整个系统的枢纽位置。一个音响系统，从话筒至音箱，整个信号路程，设备都有某种程度上的备份，但调音台仅仅只有一台，其可靠性足以影响整个系统的大局。YAMAHA124C周边设备的配置1．图示均衡器4/62.电源时序器为方便操作和保护设备，配备RETER电源时序器，电源时序器能够按照系统由前级到后级的顺序逐个启动各类设备；关机时则由后级到前级的顺序关闭系统设备。这样就能有效的统一控制所连接的用电设备，避免了人为的失误操作，彻底解决了终端器材（如功放、喇叭等）可能由于这种失误造成的损害，同时又可减低开/关用电设备对输电线路的冲击电流。由于其性能优越，将使系统管理员永远告别繁琐的操作为便于操作。电源时序器3.信号音源的配置配备必要的音源设备如多个语音话筒，满足发言扩声需要。另外系统中还配置DVD影碟机，单碟兼容DVD/CD/VCD。先锋18005/64主要设备型号配置清单4.130小型视频会议会议室序号品牌/型号品牌产地单位数量1嵌入式平板扬声器JBLSP6美国只42专业功放TAPAPUTP120M国产台13会议话筒BEE1500国产台44调音台YAMAHA124C日本台15电源时序器PC820国产台16均衡器DBX231美国台17专业机柜1m国产台18各种辅件线材国产套16/64.2六层80中型会议室序号品牌/型号品牌产地单位数量1壁挂音箱JBLCONTRL28美国只42专业功放CROWNLSX202美国台23调音台YAMAHA124C日本台14均衡器DBX231美国台15数字话筒主机BRINKBK330美国台1数字话筒主席机BRINKBK330美国台1数字话筒代表机BRINKBK330美国台356电源时序器PC820国产台17DVD机先锋1800日本台18专业机柜1米国产台19各种辅件线材国产套17/64.3序号品牌/型号注册地单位数量1音箱JBLJRX115美国只42专业功放CROWNLSX402美国台23调音台YAMAHA124C日本台14均衡器DBX231美国台15会议话筒BBE1500国产台56无线话筒PASGAO322国产套17电源时序器PC820国产台18DVD机先锋1800日本台19专业机柜1米国产台110各种辅件线材国产套1
