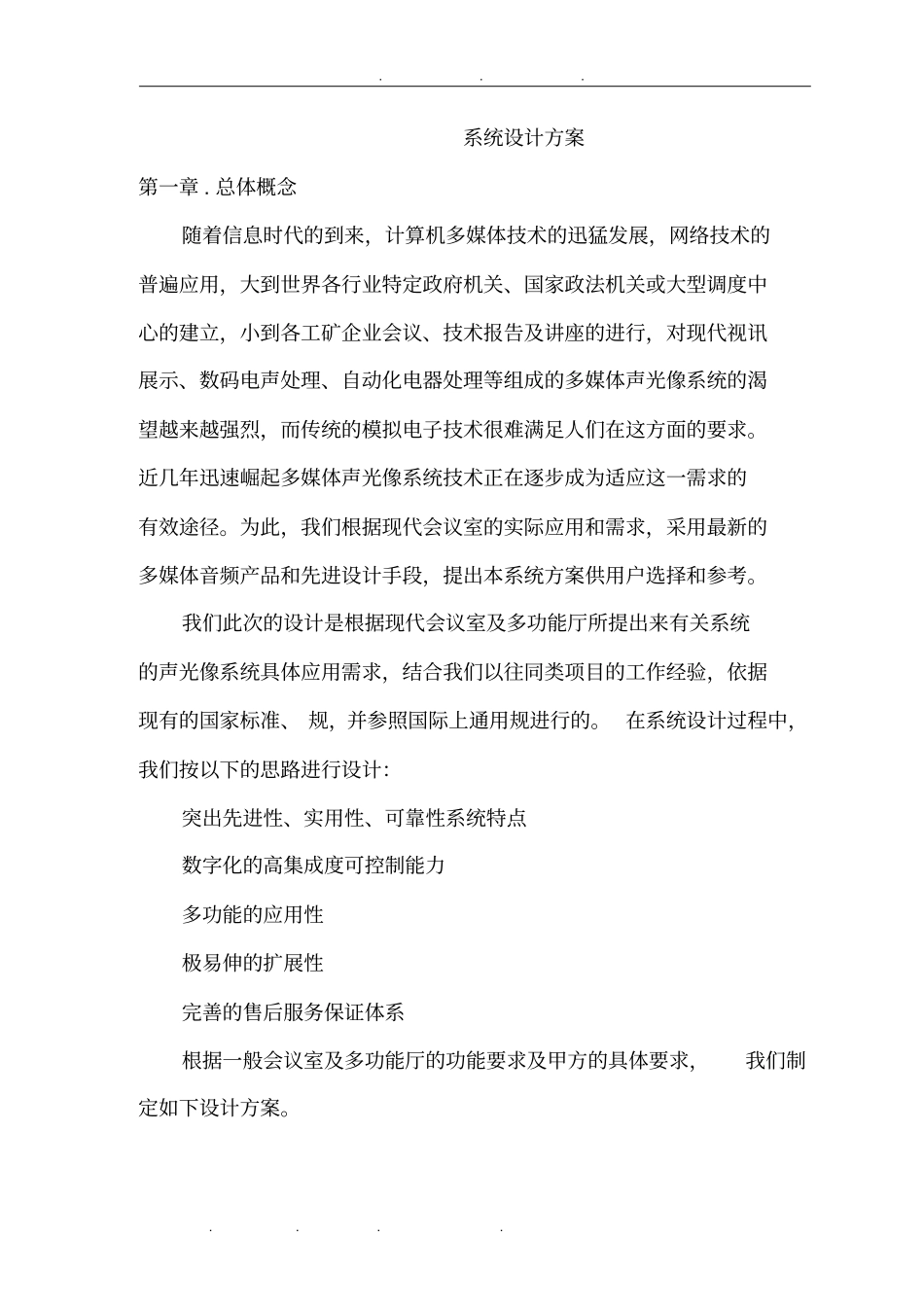

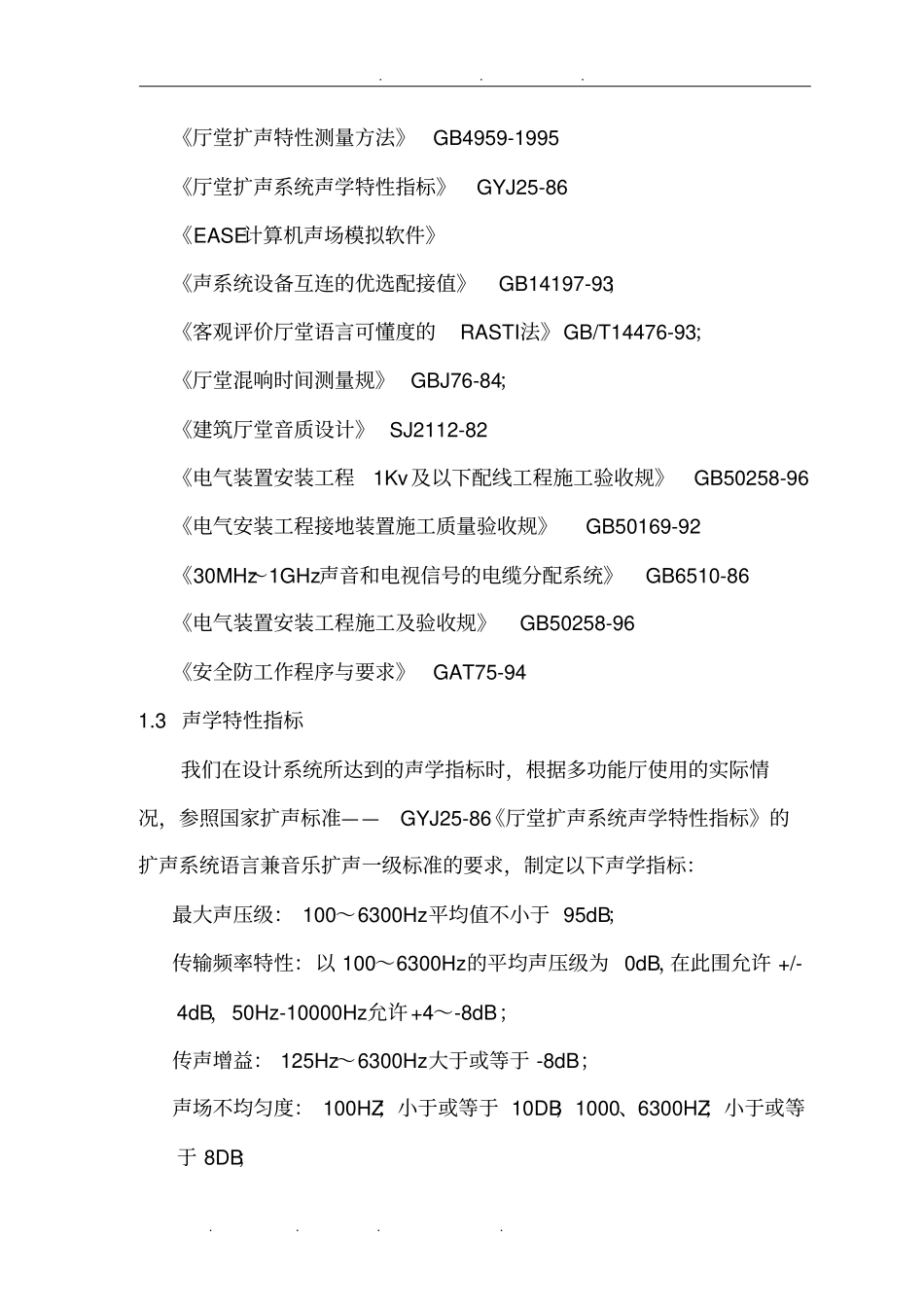

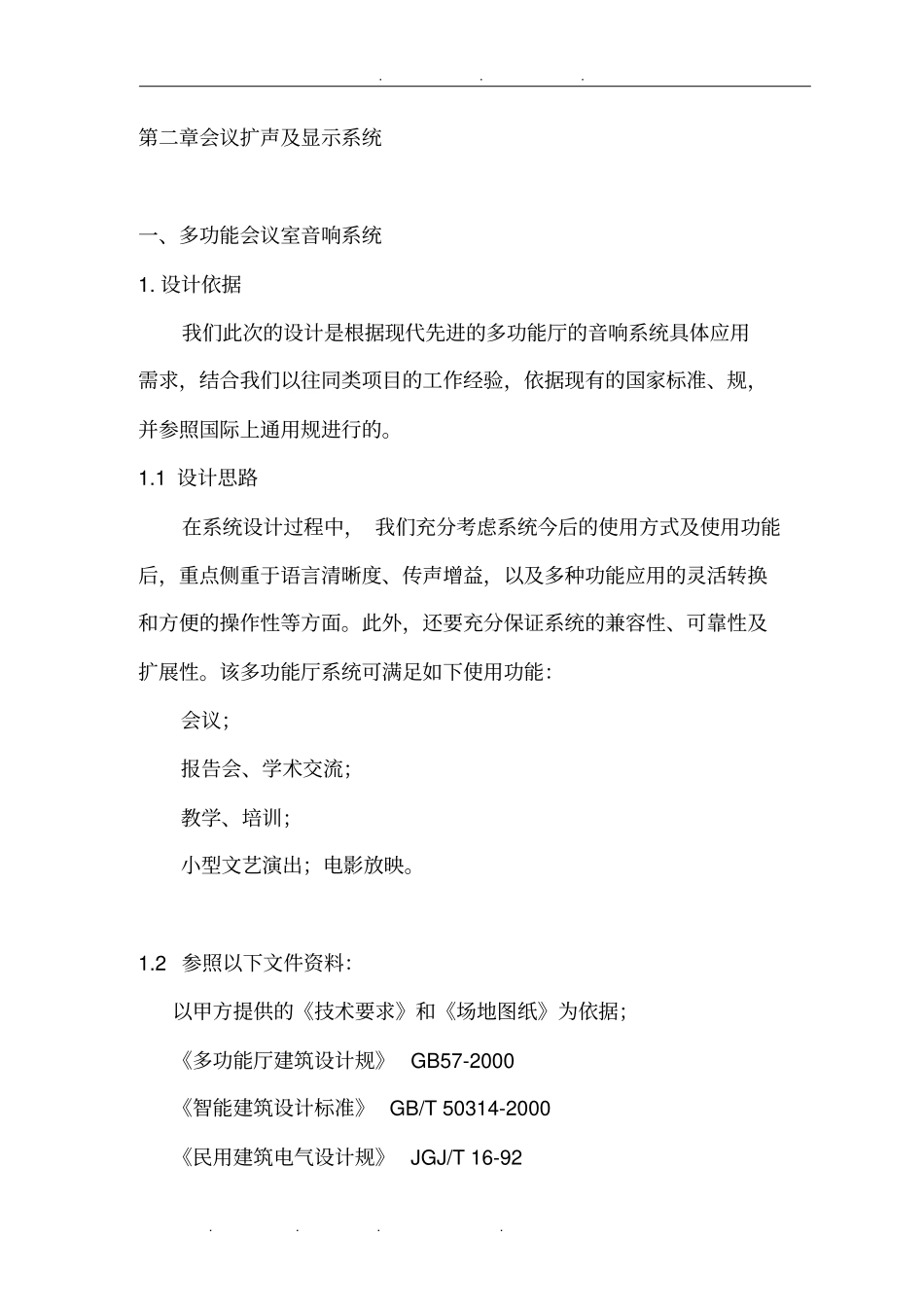

.......系统设计方案第一章.总体概念随着信息时代的到来，计算机多媒体技术的迅猛发展，网络技术的普遍应用，大到世界各行业特定政府机关、国家政法机关或大型调度中心的建立，小到各工矿企业会议、技术报告及讲座的进行，对现代视讯展示、数码电声处理、自动化电器处理等组成的多媒体声光像系统的渴望越来越强烈，而传统的模拟电子技术很难满足人们在这方面的要求。近几年迅速崛起多媒体声光像系统技术正在逐步成为适应这一需求的有效途径。为此，我们根据现代会议室的实际应用和需求，采用最新的多媒体音频产品和先进设计手段，提出本系统方案供用户选择和参考。我们此次的设计是根据现代会议室及多功能厅所提出来有关系统的声光像系统具体应用需求，结合我们以往同类项目的工作经验，依据现有的国家标准、规，并参照国际上通用规进行的。在系统设计过程中，我们按以下的思路进行设计：突出先进性、实用性、可靠性系统特点数字化的高集成度可控制能力多功能的应用性极易伸的扩展性完善的售后服务保证体系根据一般会议室及多功能厅的功能要求及甲方的具体要求，我们制定如下设计方案。.......第二章会议扩声及显示系统一、多功能会议室音响系统1.设计依据我们此次的设计是根据现代先进的多功能厅的音响系统具体应用需求，结合我们以往同类项目的工作经验，依据现有的国家标准、规，并参照国际上通用规进行的。1.1设计思路在系统设计过程中，我们充分考虑系统今后的使用方式及使用功能后，重点侧重于语言清晰度、传声增益，以及多种功能应用的灵活转换和方便的操作性等方面。此外，还要充分保证系统的兼容性、可靠性及扩展性。该多功能厅系统可满足如下使用功能：会议；报告会、学术交流；教学、培训；小型文艺演出；电影放映。1.2参照以下文件资料：以甲方提供的《技术要求》和《场地图纸》为依据；《多功能厅建筑设计规》GB57-2000《智能建筑设计标准》GB/T50314-2000《民用建筑电气设计规》JGJ/T16-92.......《厅堂扩声特性测量方法》GB4959-1995《厅堂扩声系统声学特性指标》GYJ25-86《EASE计算机声场模拟软件》《声系统设备互连的优选配接值》GB14197-93；《客观评价厅堂语言可懂度的RASTI法》GB/T14476-93；《厅堂混响时间测量规》GBJ76-84；《建筑厅堂音质设计》SJ2112-82《电气装置安装工程1Kv及以下配线工程施工验收规》GB50258-96《电气安装工程接地装置施工质量验收规》GB50169-92《30MHz～1GHz声音和电视信号的电缆分配系统》GB6510-86《电气装置安装工程施工及验收规》GB50258-96《安全防工作程序与要求》GAT75-941.3声学特性指标我们在设计系统所达到的声学指标时，根据多功能厅使用的实际情况，参照国家扩声标准——GYJ25-86《厅堂扩声系统声学特性指标》的扩声系统语言兼音乐扩声一级标准的要求，制定以下声学指标：最大声压级：100～6300Hz平均值不小于95dB；传输频率特性：以100～6300Hz的平均声压级为0dB，在此围允许+/-4dB，50Hz-10000Hz允许+4～-8dB；传声增益：125Hz～6300Hz大于或等于-8dB；声场不均匀度：100HZ；小于或等于10DB；1000、6300HZ；小于或等于8DB；.......系统噪声级：小于等于NR30A（噪声级主要受环境的因素影响）。以上的指标完全可以满足多功能厅使用时对声压级和均匀度等方面的要求。但对于声音的自然，只是达到这些指标是不够的，还需要扩声方式、音箱位置以及建声环境等多方面的优良设计。1.4音频系统有以下功能和特点：全数字化音频控制处理；电子化会议扩声功能、娱乐表演扩声功能；全自动化发言话筒管理；多种音频记录装置。2.建声环境的说明不管采用怎样的电声系统，建声环境好坏对厅堂的扩声质量都是至关重要的。建声的容主要包括厅堂的形体、容积和装饰材料的吸声量，它们直接影响到这个厅堂的混响时间、声音的响度等音质指标。所以建声的好坏是一套音响系统成败的关键。多功能厅对扩声系统的要比较高的，这也就对建声提出了更高的要求。我们根据有关资料，并结合以往的工程经验，就更好地建造出一个建声环境提出几个要素，以供与有关装修单位参考。2.1对建声的要求和建议1)混响时间室反射声形成混响，混响时间是决定室音质的一个...
