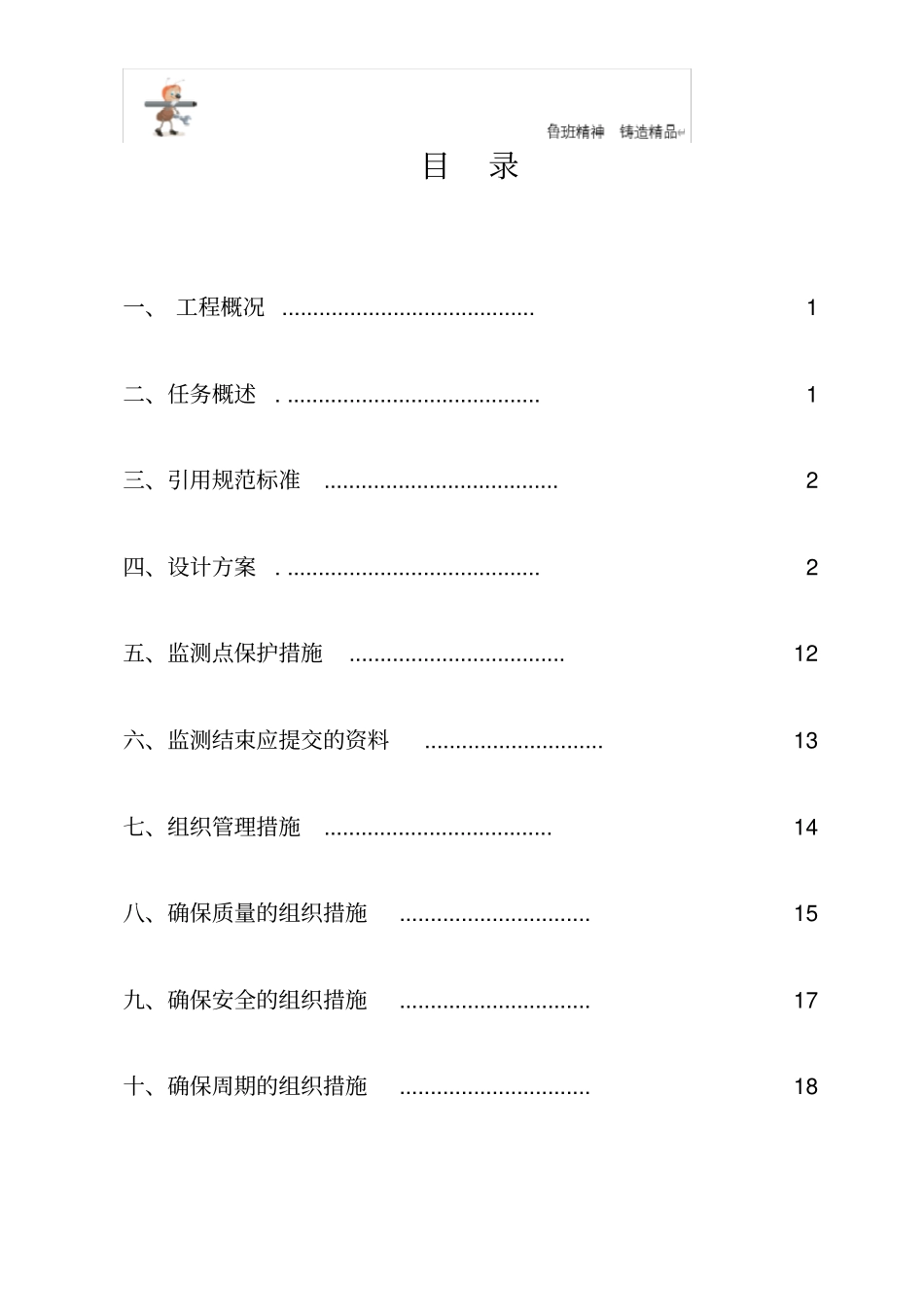

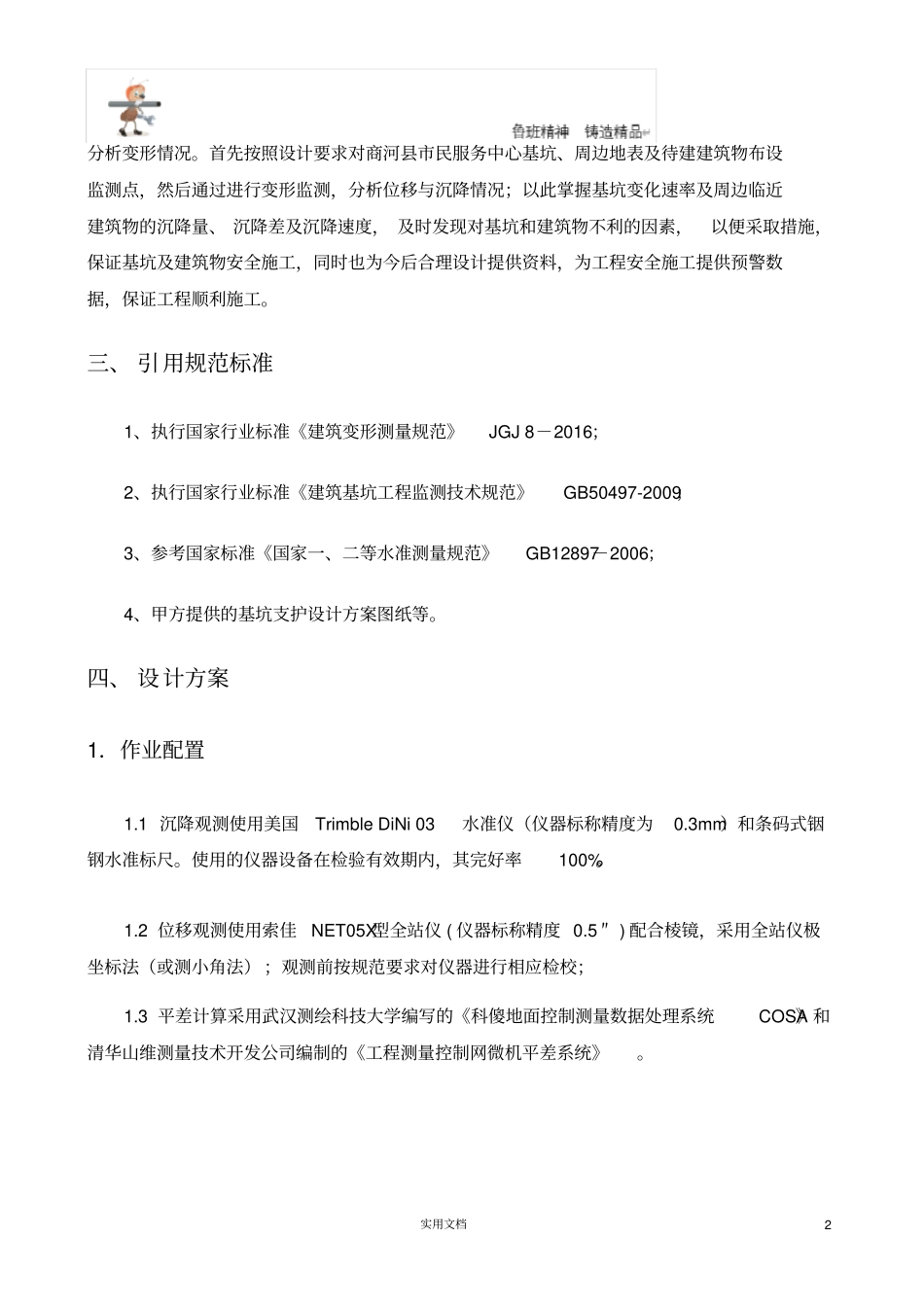

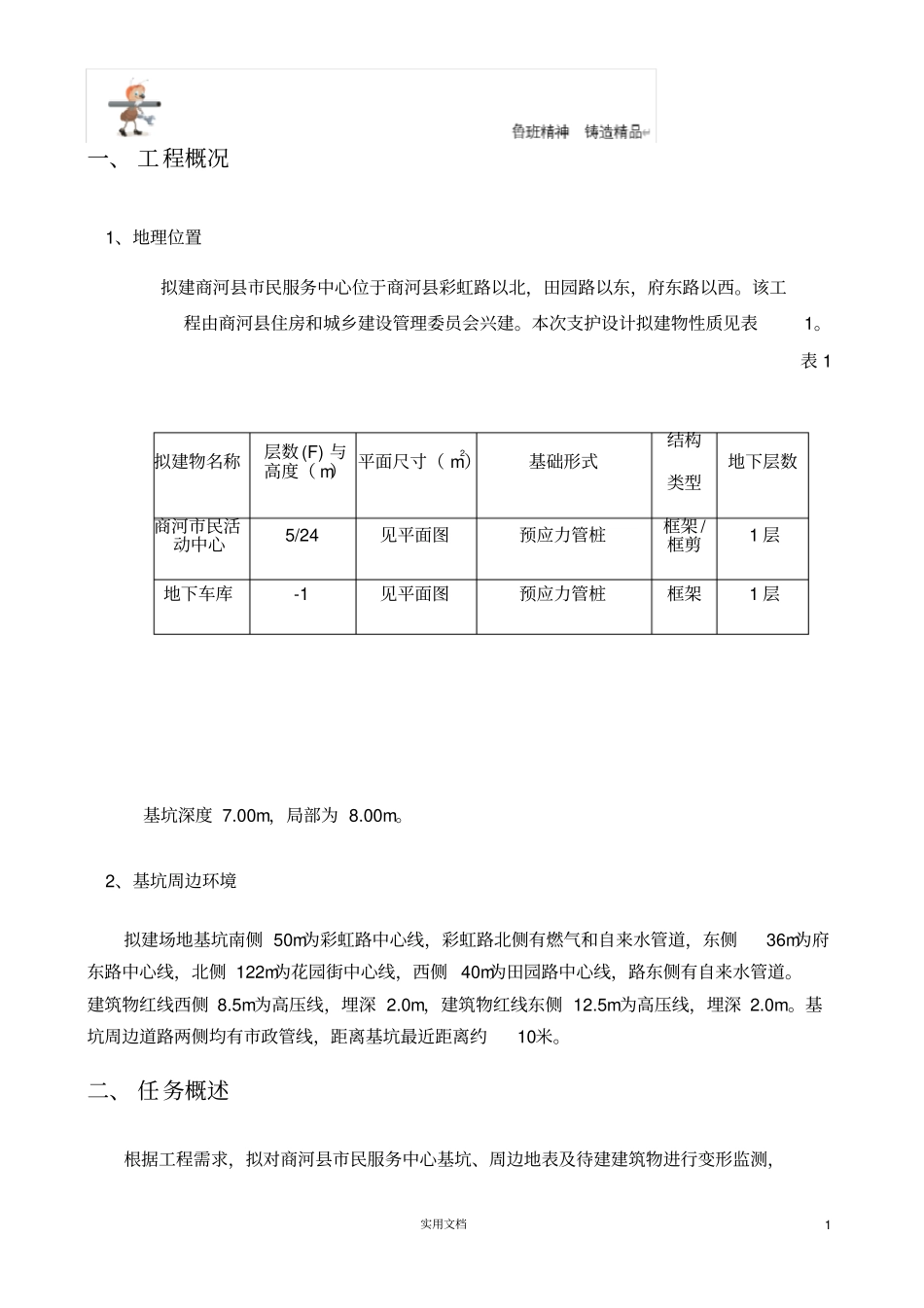

目录一、工程概况.........................................1二、任务概述..........................................1三、引用规范标准......................................2四、设计方案..........................................2五、监测点保护措施...................................12六、监测结束应提交的资料.............................13七、组织管理措施.....................................14八、确保质量的组织措施...............................15九、确保安全的组织措施...............................17十、确保周期的组织措施...............................18实用文档1一、工程概况1、地理位置拟建商河县市民服务中心位于商河县彩虹路以北，田园路以东，府东路以西。该工程由商河县住房和城乡建设管理委员会兴建。本次支护设计拟建物性质见表1。表1基坑深度7.00m，局部为8.00m。2、基坑周边环境拟建场地基坑南侧50m为彩虹路中心线，彩虹路北侧有燃气和自来水管道，东侧36m为府东路中心线，北侧122m为花园街中心线，西侧40m为田园路中心线，路东侧有自来水管道。建筑物红线西侧8.5m为高压线，埋深2.0m，建筑物红线东侧12.5m为高压线，埋深2.0m。基坑周边道路两侧均有市政管线，距离基坑最近距离约10米。二、任务概述根据工程需求，拟对商河县市民服务中心基坑、周边地表及待建建筑物进行变形监测，拟建物名称层数(F)与高度（m）平面尺寸（m2）基础形式结构类型地下层数商河市民活动中心5/24见平面图预应力管桩框架/框剪1层地下车库-1见平面图预应力管桩框架1层实用文档2分析变形情况。首先按照设计要求对商河县市民服务中心基坑、周边地表及待建建筑物布设监测点，然后通过进行变形监测，分析位移与沉降情况；以此掌握基坑变化速率及周边临近建筑物的沉降量、沉降差及沉降速度，及时发现对基坑和建筑物不利的因素，以便采取措施，保证基坑及建筑物安全施工，同时也为今后合理设计提供资料，为工程安全施工提供预警数据，保证工程顺利施工。三、引用规范标准1、执行国家行业标准《建筑变形测量规范》JGJ8－2016；2、执行国家行业标准《建筑基坑工程监测技术规范》GB50497-2009；3、参考国家标准《国家一、二等水准测量规范》GB12897－2006；4、甲方提供的基坑支护设计方案图纸等。四、设计方案1．作业配置1.1沉降观测使用美国TrimbleDiNi03水准仪（仪器标称精度为0.3mm）和条码式铟钢水准标尺。使用的仪器设备在检验有效期内，其完好率100%。1.2位移观测使用索佳NET05X型全站仪(仪器标称精度0.5″)配合棱镜，采用全站仪极坐标法（或测小角法）；观测前按规范要求对仪器进行相应检校；1.3平差计算采用武汉测绘科技大学编写的《科傻地面控制测量数据处理系统COSA》和清华山维测量技术开发公司编制的《工程测量控制网微机平差系统》。实用文档32．技术路线和工艺流程a接受委托；b现场踏勘，收集资料；c制定观测方案，并报委托方认可；d展开前期准备工作，设置监测点、校验仪器设备；e设备、仪器、观测点验收；f实地作业；g内业资料整理；h详见图1：测量控制工艺流程图实用文档4项目任务专业技术设计书设计评审施工作业布设观测点沉降观测数据检查与处理平差计算是否作业员自查、互查生产单位过程检查、修改成果资料整理、提交院级检查验收成果提交甲方最终确认否否是是是实用文档53．作业方法3.1点位布设基准点：位移基准点宜布设在地层稳固、便于长期保存的地段，按规范及现场具体情况制作与布设，编号为顺序号冠以字母“WJ”；沉降基准点应在建筑物的外围适当的地方（距建筑物100m以外）建立，至少布设2~3个监测基准点，基准点之间距离约30-50m，编号为顺序号冠以字母“CJ”。基准点的布设应考虑基坑周边综合环境，应布设在通视性好，不易被破坏的地方。监测点：监测点的布设应能全面反映基坑、临近建筑物及临近道路变形特征，并顾及地质否图1：测量控制工艺流程图
