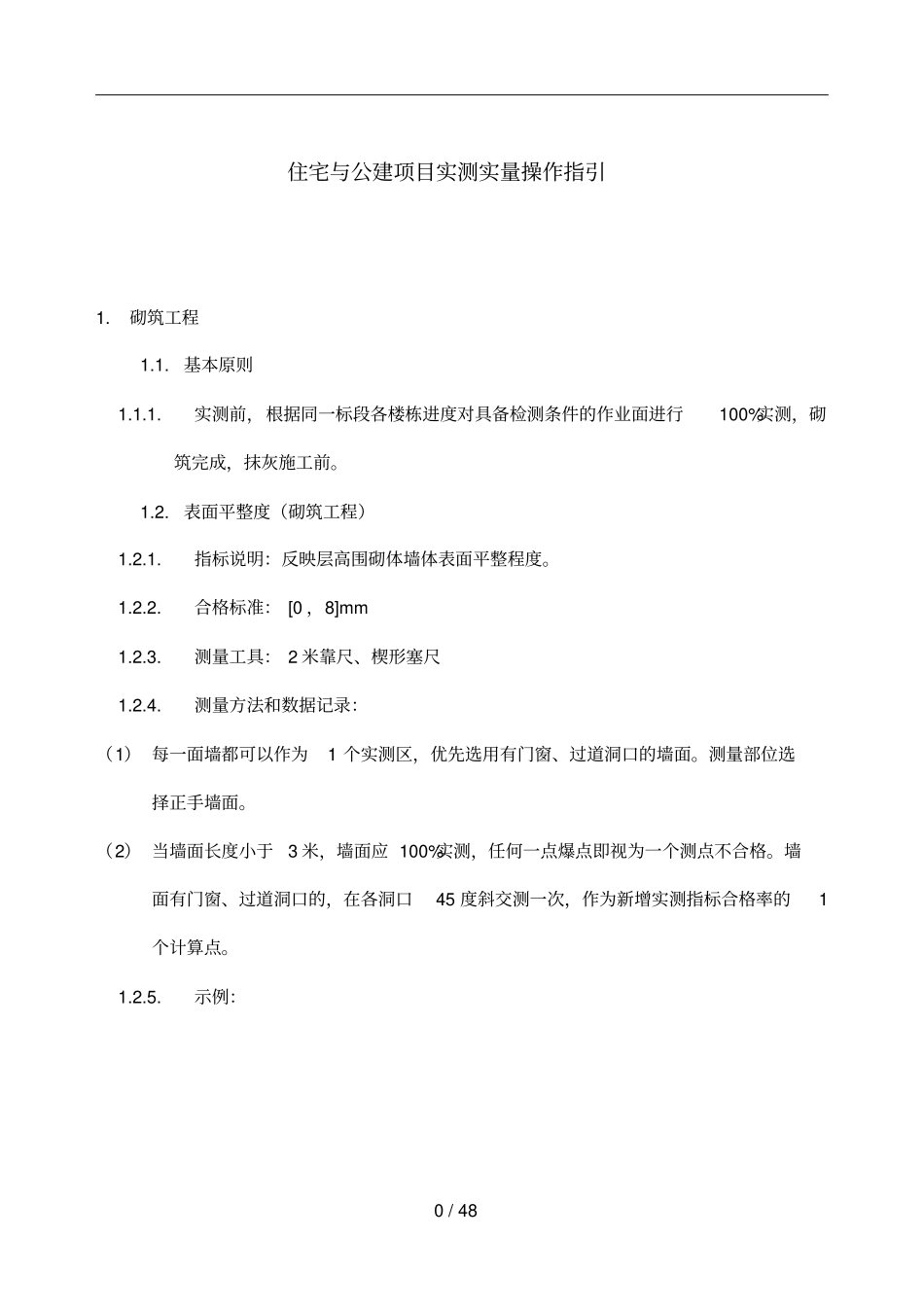

0/48住宅与公建项目实测实量操作指引1.砌筑工程1.1.基本原则1.1.1.实测前，根据同一标段各楼栋进度对具备检测条件的作业面进行100%实测，砌筑完成，抹灰施工前。1.2.表面平整度（砌筑工程）1.2.1.指标说明：反映层高围砌体墙体表面平整程度。1.2.2.合格标准：[0，8]mm1.2.3.测量工具：2米靠尺、楔形塞尺1.2.4.测量方法和数据记录：（1）每一面墙都可以作为1个实测区，优先选用有门窗、过道洞口的墙面。测量部位选择正手墙面。（2）当墙面长度小于3米，墙面应100%实测，任何一点爆点即视为一个测点不合格。墙面有门窗、过道洞口的，在各洞口45度斜交测一次，作为新增实测指标合格率的1个计算点。1.2.5.示例：1/48平整度测量示意图1.3.垂直度（砌筑工程）1.3.1.指标说明：反映层高围砌体墙体垂直的程度。1.3.2.合格标准：[0，5]mm1.3.3.测量工具：2米靠尺1.3.4.测量方法和数据记录：（1）每一面墙都可以作为1个实测区，优先选用有门窗、过道洞口的墙面。测量部位选择正手墙面。（2）实测值主要反映砌体墙体垂直度，应避开墙顶梁、墙底灰砂砖或砼反坎、墙体斜顶砖，消除其测量值的影响，如两米靠尺过高不易定位，可采用1米靠尺。（合格标准：[0，3]mm。）（3）当墙长度小于3米时，同一面墙距两侧阴阳角约30CM位置，分别按以下原则实测2次：一是靠尺顶端接触到上部砌体位置时测1次垂直度，二是靠尺底端距离下部地面位置约30CM时测1次垂直度。墙体洞口一侧为垂直度必测部位。这2个实测值分别作为判断该实测指标合格率的2个计算点。2/48（4）当墙长度大于3米时，同一面墙距两端头竖向阴阳角约30CM和墙体中间位置，分别按以下原则实测3次：一是靠尺顶端接触到上部砌体位置时测1次垂直度，二是靠尺底端距离下部地面位置约30CM时测1次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度。这3个测量值分别作为判断该实测指标合格率的3个计算点。（5）所选3套房中墙面垂直度的实测区不满足15个时，需增加实测套房数。1.3.5.示例：垂直度测量示意图1.4.砌筑节点（1）（砌筑工程）1.4.1.指标说明：反映墙体砌筑过程中，墙体出现裂缝和渗漏的重要控制节点。1.4.2.评判标准：（T、A档次，B、C、D档次）（1）门窗框预制块：采用预制混凝土块、实心砖；空心砖墙体则在门窗洞边200mm的孔洞须用细石混凝土填实；预制块或实心砖的宽度同墙厚；长度不小于200mm；高度应与砌块同高或砌块高度的1/2且不小于100mm；最上部（或最下部）的混凝土块中心距洞口上下边的距离为150～200mm，其余部位的中心距不3/48大于600mm，且均匀分布。（2）现浇窗台板：宽同墙厚，高度≥120mm，每边入墙≥200mm（不足400mm通长设置）；（3）洞口（大于300MM）的预制过梁：同墙宽，入墙不少于250mm。截面限制不少于150MM。测量工具：目测，5米钢卷尺。1.4.3.测量方法和数据记录：（1）实测区与合格率计算点：共54个测区。每一面砌体墙作为1个实测区，同一实测区，分别检查合格标准中要求的实测部位是否符合合格标准。其中任何一项节点标准未满足，此面墙即为不合格。（2）测量方法：采用目测、尺量、放滚珠方法，检查同一个实测区是否符合评判标准。（3）数据记录：户每一面砌体墙作为1个实测区。所选2套房中实测区不满足54个时，需增加实测套房数。每1个实测区取3个实测点，分别检查门窗框预制块、现浇砼窗台板、洞口预制过梁3项容是否符合合格标准。不合格点均按“1”记录，合格点均按“0”记录。1.5.砌筑节点（2）（砌筑工程）1.5.1.指标说明：反映墙体砌筑过程中，墙体出现裂缝和渗漏的重要控制节点。1.5.2.评判标准：（T、A档次，B、C、D档次）（1）无断砖、通缝、瞎缝；（2）墙顶空隙的补砌挤紧或灌缝间隔不少于14天；（3）不同基体（含各类线槽）镀锌钢丝网规格为10×10×0.7mm，基体搭接不小于100MM；挂网前墙体高低差部分采用水泥砂浆填补；（4）砌体墙灰缝须双面勾缝。测量方法和数据记录：4/481.5.3.实测区与合格率计算点：户每一面砌体墙作为1个实测区。所选2套房中砌筑节点的实测区不满足36个时，需增加实测套房数。同一实测区，分别检查合格标准中的4个实测点是否符合合格标准；一个实测区有4个实...
