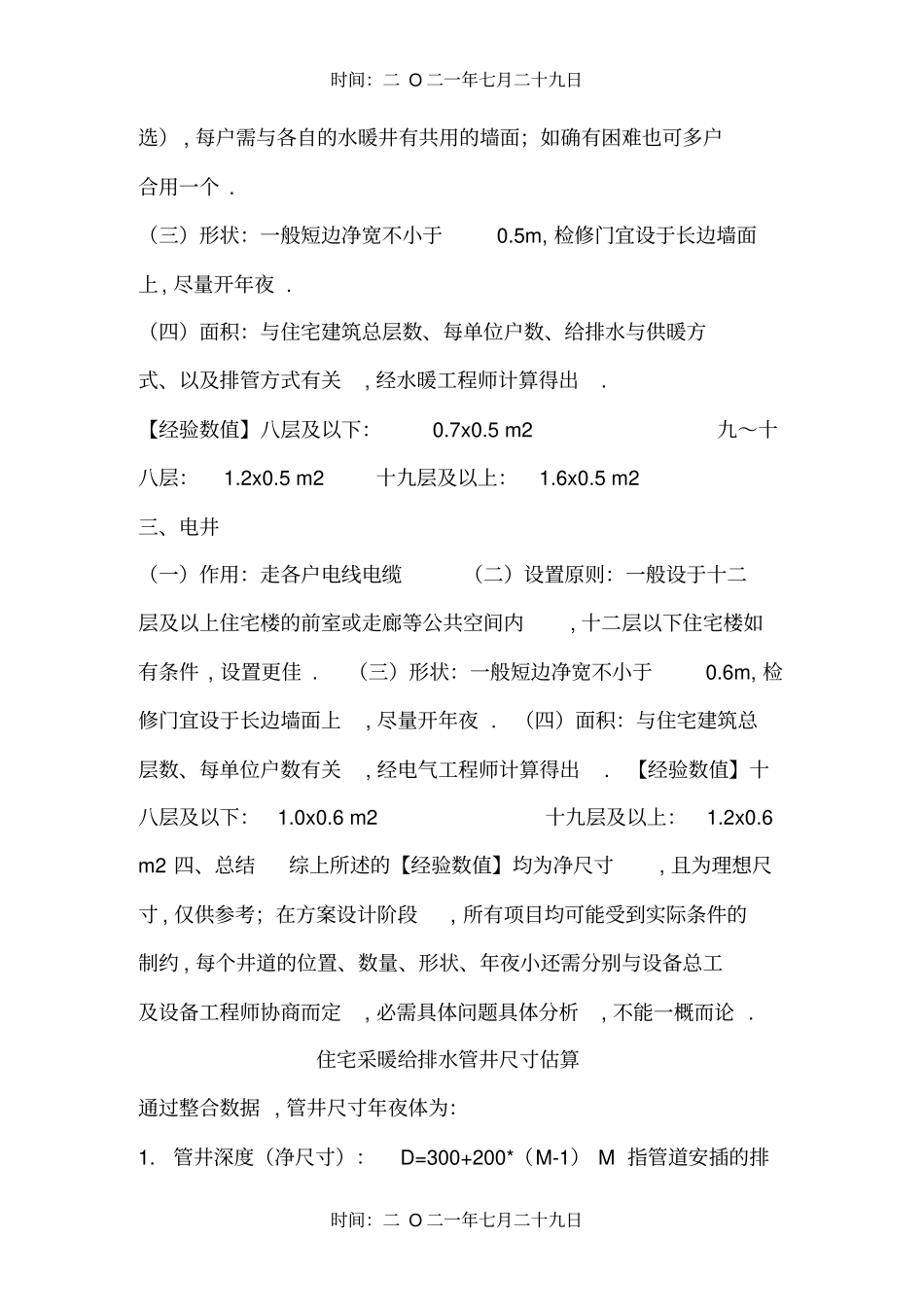

住宅建筑管道井的类别及一般设置原则_第2页
2/9
住宅建筑管道井的类别及一般设置原则_第3页
3/9
时间:二O二一年七月二十九日时间:二O二一年七月二十九日住宅建筑管道井的类别及一般设置原则之巴公井开创作一、时间:二O二一年七月二十九日二、风井(一)作用:正压送风,火灾时防止烟气进入楼梯间或前室(二)设置原则:一般设置在以下部位1、无可开启外窗的楼梯间,或有可开启外窗但开启面积不满足自然排烟条件的楼梯间.(自然排烟条件:每5层外窗开启面积总和不小于2.0m2).2、无可开启外窗的前室/合用前室,或有可开启外窗但开启面积不满足自然排烟条件的前室/合用前室.(自然排烟条件:前室每层外窗开启面积不小于2.0m2;合用前室每层外窗开启面积不小于3.0m2).(三)形状:不得过于窄长,一般短边净宽不小于0.3m,风口宽度不小于0.3m.(四)面积:与住宅建筑总层数、风道形状、内壁材质及漏风量等综合因素有关,经暖通工程师计算得出.【经验数值】十二~十八层:0.50m2十九层及以上:0.60m2二、水暖井(一)作用:走各户水管、暖管、一户一阀开关(二)设置原则:所有规模住宅楼均需设置(别墅除外).一般设置于楼梯间、前室或走廊等公共空间内.如每户分别设置(优时间:二O二一年七月二十九日时间:二O二一年七月二十九日选),每户需与各自的水暖井有共用的墙面;如确有困难也可多户合用一个.(三)形状:一般短边净宽不小于0.5m,检修门宜设于长边墙面上,尽量开年夜.(四)面积:与住宅建筑总层数、每单位户数、给排水与供暖方式、以及排管方式有关,经水暖工程师计算得出.【经验数值】八层及以下:0.7x0.5m2九~十八层:1.2x0.5m2十九层及以上:1.6x0.5m2三、电井(一)作用:走各户电线电缆(二)设置原则:一般设于十二层及以上住宅楼的前室或走廊等公共空间内,十二层以下住宅楼如有条件,设置更佳.(三)形状:一般短边净宽不小于0.6m,检修门宜设于长边墙面上,尽量开年夜.(四)面积:与住宅建筑总层数、每单位户数有关,经电气工程师计算得出.【经验数值】十八层及以下:1.0x0.6m2十九层及以上:1.2x0.6m2四、总结综上所述的【经验数值】均为净尺寸,且为理想尺寸,仅供参考;在方案设计阶段,所有项目均可能受到实际条件的制约,每个井道的位置、数量、形状、年夜小还需分别与设备总工及设备工程师协商而定,必需具体问题具体分析,不能一概而论.住宅采暖给排水管井尺寸估算通过整合数据,管井尺寸年夜体为:1.管井深度(净尺寸):D=300+200*(M-1)M指管道安插的排时间:二O二一年七月二十九日时间:二O二一年七月二十九日数2.管井宽度:独自采暖管井:L=800+70*(2N+1)水或水暖混合管井:L=900+70*N+320*(A-1)N指管井每层所带的户数A指每排的立管数量(取值1≦A≦3)备注:①入户水表规格按DN15计,本地另有规定除外;如是别墅,L+150(因为水表规格分歧);②冷水、中水、生活热水、消火栓、采暖系统每个分区的立管数量为1/1/2/1/2根立管;③各系统分区根据小区市政情况及各栋高度而定;通常的情况是:给水系统:1—4层低区,5—18层中区,19--34层以上高区;消火栓系统:16层以下为低区,17层以上为高区(动压超越的栓口处,室内采纳减压稳压消火栓);采暖系统:10层以下为低区,11--22层中区,23以上为高区;中水、生活热水系统分区同给水;据此可估得立管总数量;管道井,顾名思义,走各种管道的空间,有垂直的,也有水平向的,有贯通的,也有分隔的.为什么要设置管道井?1、功能需要.越复杂、功能先进的建筑其需要的支持系统越多,除基本的供水、供电、排水管线外,还要有德律风、有线电视、监控、通风等等,随时代发展还会有增加.2、平安需要.这么多种管道集中在一个建时间:二O二一年七月二十九日时间:二O二一年七月二十九日筑物内,肯定会发生相互影响,因此功能相近的,平安性相近的管道需要集中,危险性年夜的要独自封闭,也不容易受到人为破坏.3、美观需要.多种管线明装时影响建筑物整洁,设置管道井只占用很小的空间就能全部隐藏起来.管道井的主要用途是用于维修人员的收支,也可以做为通风口.在筒体结构中,还可以利用电梯间、楼梯间或管道井等组成的核心筒来抵当水平荷载.图纸设计要求管道井检查口设置一300高的门槛,检查口设计为600×1200,门口上有一过梁现在因为没有考虑那300高的...
