体育馆LED大屏设计方案VIP免费

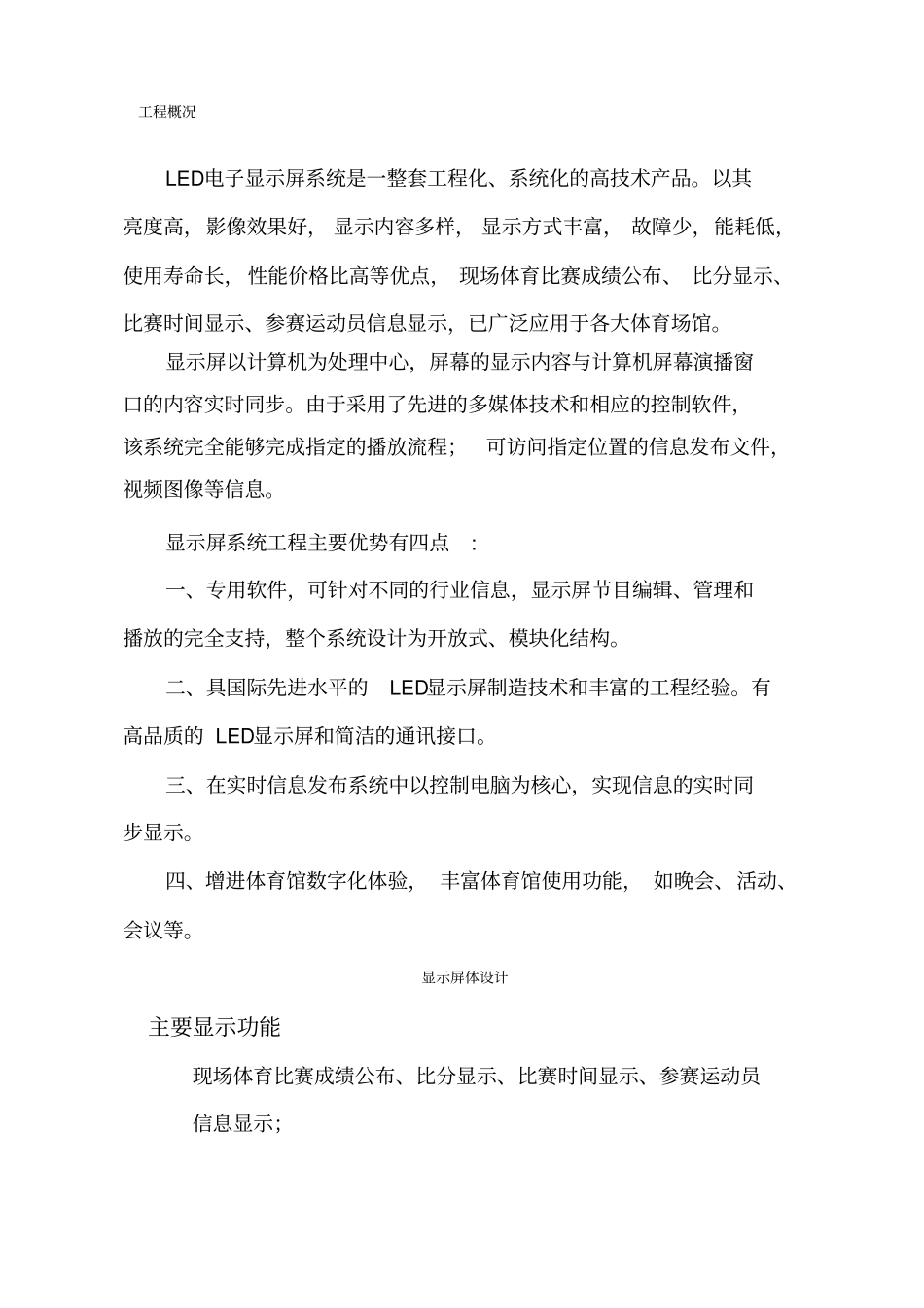

工程概况LED电子显示屏系统是一整套工程化、系统化的高技术产品。以其亮度高，影像效果好，显示内容多样，显示方式丰富，故障少，能耗低，使用寿命长，性能价格比高等优点，现场体育比赛成绩公布、比分显示、比赛时间显示、参赛运动员信息显示，已广泛应用于各大体育场馆。显示屏以计算机为处理中心，屏幕的显示内容与计算机屏幕演播窗口的内容实时同步。由于采用了先进的多媒体技术和相应的控制软件，该系统完全能够完成指定的播放流程；可访问指定位置的信息发布文件，视频图像等信息。显示屏系统工程主要优势有四点:一、专用软件，可针对不同的行业信息，显示屏节目编辑、管理和播放的完全支持，整个系统设计为开放式、模块化结构。二、具国际先进水平的LED显示屏制造技术和丰富的工程经验。有高品质的LED显示屏和简洁的通讯接口。三、在实时信息发布系统中以控制电脑为核心，实现信息的实时同步显示。四、增进体育馆数字化体验，丰富体育馆使用功能，如晚会、活动、会议等。显示屏体设计主要显示功能现场体育比赛成绩公布、比分显示、比赛时间显示、参赛运动员信息显示；配合视频编缉设备和控制设备，实现现场比赛实况视频显示和画面回放；显示各种标清视频节目（包括闭路电视、卫星电视、DVD/VCD本地播放的信号）的显示；显示各种高清数码视频节目、多媒体视频画面；文艺演出及集会等社会性活动实况直播，观众扫码发送文字、字幕叠加、配套舞台灯光实现特技视觉效果等等。设计目标交付的系统整体上具有先进性、稳定性、可靠性、可扩展性。画面色彩完美，能扩充先进的图像处理技术，增强视觉效果。提供比赛信息显示软件，实现室内各种手球项目竞赛信息的编排和显示。屏体设计尺寸序号规格颜色显示尺寸（m）显示面积（m2）外型尺寸（m）1P4mm户内全彩实际尺寸户内体育场馆及其他场地LED全彩大屏现场照片：系统简介及组成系统组成系统由显示屏体、控制计算机、同步控制卡、数据传输线、供电电源、外接设备及系统软件组成。显示屏体说明：●室内全彩表贴三合一单元板主要由红色LED晶片、绿色LED晶片和蓝色LED晶片封装为一个像素点后组成矩阵，再固定到塑胶套件上而成；●此单元板含有驱动芯片和输入缓冲芯片，连接到LED显示屏控制系统即可显示视频、图像和文字信息等；●通过OE信号驱动红色LED、绿色LED和蓝色LED的驱动芯片，可形成16,777,216种颜色变换；●此单元板可以按水平和垂直方向任意拼接，从而拼成不同大小的显示屏单元板特点：●高清显示：高密度产品，高分辨率带来高清细腻的显示效果，无闪烁、无颗粒感，完胜DPL等显示产品；●高刷新、高灰阶：双锁存驱动IC,刷新率达1920HZ以上,灰度12～16Bit可调，显示画质清晰真实、播放效果鲜艳流畅；●超大视角：采用优质的表贴2121灯管，视角可达140°以上，多方位观看显示效果始终如一；●底壳结构设计：多加强筋的底壳结构设计，保证产品的不易拉伸变形，保障屏体的整体平整度和一致性●像素间距为4mm，共有80*40个像素点，每个像素点由1R1G1B组成●标准尺寸、安装便捷：320*160mm黄金标准尺寸设计，提高整屏的拼装效率，可与640*640mm控制计算机是显示屏的专用控制机，内插接显示卡、同步控制卡，来实现对显示屏的控制，用户可选择各种品牌机及兼容机。同步控制卡根据用户需求配置同步数据采集发送卡，具有数据采集、色调变换、非线性变换、亮度调整等功能。外接设备根据用户要求，可外接其它设备，如录像机、影碟机、摄像机、电视接收机等，并支持NTSC、PAL、S_Video等多种制式。如计算机配置声卡，外接功放音箱，可实现音频信号的输出。供电电源经稳压后，按额定的负载情况，均匀地分接到显示屏的各个区域，为LED显示屏提供安全可靠的电力供应。系统软件说明为了使显示屏快速便捷地显示体育比赛信息，用户可选择系统配置篮球、排球比赛信息显示设备、体育时钟接口设备，以及相关的比赛信息编辑和裁判辅助系统。系统以计算机局域网络为控制核心，三基色多级灰度全彩显示屏幕实现全色画面显示，大屏幕上显示的内容与控制计算机屏幕演播窗口的内容实时同步。系统功能特点实现高清和标清的多种格式的视频节目实况播放：例如体育...
