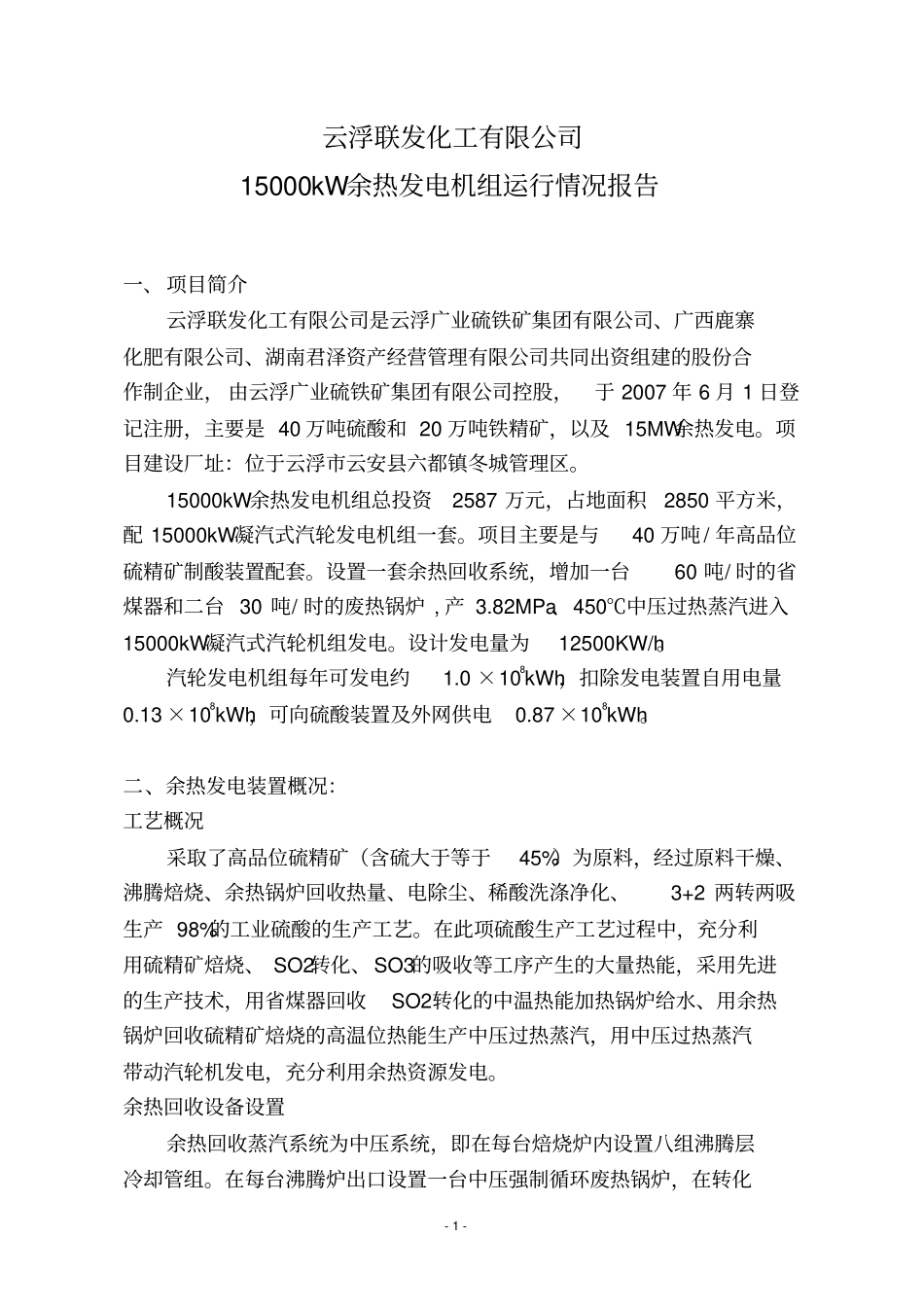

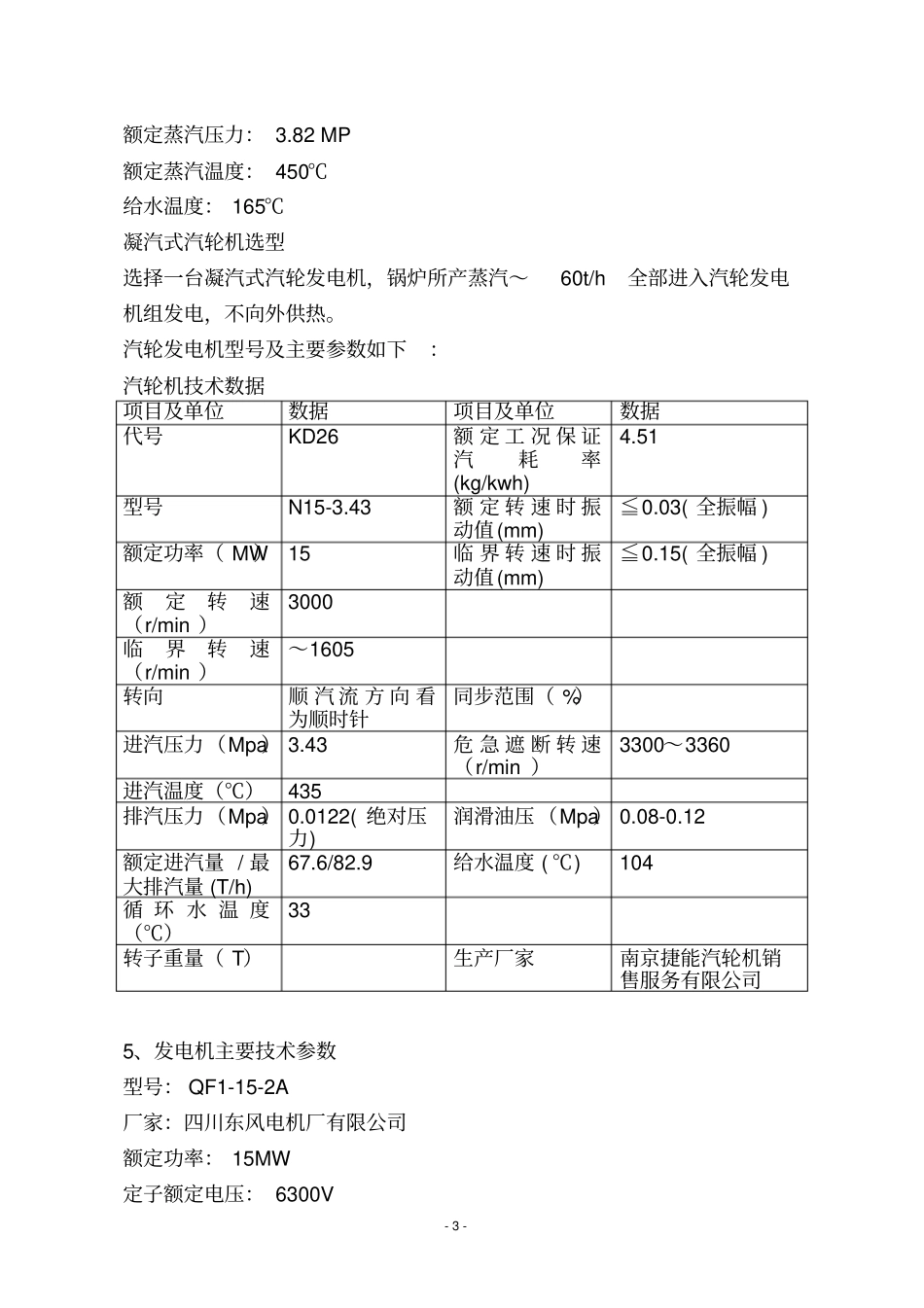

-1-云浮联发化工有限公司15000kW余热发电机组运行情况报告一、项目简介云浮联发化工有限公司是云浮广业硫铁矿集团有限公司、广西鹿寨化肥有限公司、湖南君泽资产经营管理有限公司共同出资组建的股份合作制企业，由云浮广业硫铁矿集团有限公司控股，于2007年6月1日登记注册，主要是40万吨硫酸和20万吨铁精矿，以及15MW余热发电。项目建设厂址：位于云浮市云安县六都镇冬城管理区。15000kW余热发电机组总投资2587万元，占地面积2850平方米，配15000kW凝汽式汽轮发电机组一套。项目主要是与40万吨/年高品位硫精矿制酸装置配套。设置一套余热回收系统，增加一台60吨/时的省煤器和二台30吨/时的废热锅炉,产3.82MPa、450℃中压过热蒸汽进入15000kW凝汽式汽轮机组发电。设计发电量为12500KW/h。汽轮发电机组每年可发电约1.0×108kWh，扣除发电装置自用电量0.13×108kWh，可向硫酸装置及外网供电0.87×108kWh。二、余热发电装置概况：工艺概况采取了高品位硫精矿（含硫大于等于45%）为原料，经过原料干燥、沸腾焙烧、余热锅炉回收热量、电除尘、稀酸洗涤净化、3+2两转两吸生产98%的工业硫酸的生产工艺。在此项硫酸生产工艺过程中，充分利用硫精矿焙烧、SO2转化、SO3的吸收等工序产生的大量热能，采用先进的生产技术，用省煤器回收SO2转化的中温热能加热锅炉给水、用余热锅炉回收硫精矿焙烧的高温位热能生产中压过热蒸汽，用中压过热蒸汽带动汽轮机发电，充分利用余热资源发电。余热回收设备设置余热回收蒸汽系统为中压系统，即在每台焙烧炉内设置八组沸腾层冷却管组。在每台沸腾炉出口设置一台中压强制循环废热锅炉，在转化-2-器三段出口设置一台热管省煤器。由一台省煤器、二台中压废热锅炉和十六组冷却管组共同组成本硫酸装置余热回收系统。余热回收系统大约可产生中压过热蒸汽（3.82Mpa，450℃）～60t/h。热电系统图废热锅炉选型及主要技术参数目前，国内外大型硫铁矿制酸装置废热锅炉皆采用强制循环。废热锅炉进口炉气为水平通道横向冲刷。为除去受热面积灰，在每组受热面上设有振打装置。这种废热锅炉为德国鲁奇公司SHG锅炉厂典型结构，国内在几套大中型硫铁矿制酸装置中得到运用，实践证明，运行良好，本装置采用此型结构的废热锅炉。锅炉型号：QCF48/950—3.82/450厂商：盐城市锅炉制造有限公司锅炉入口烟气量：47621m3/h锅炉入口烟气温度：950℃蒸汽段参数：-3-额定蒸汽压力：3.82MP额定蒸汽温度：450℃给水温度：165℃凝汽式汽轮机选型选择一台凝汽式汽轮发电机，锅炉所产蒸汽～60t/h全部进入汽轮发电机组发电，不向外供热。汽轮发电机型号及主要参数如下：汽轮机技术数据项目及单位数据项目及单位数据代号KD26额定工况保证汽耗率(kg/kwh)4.51型号N15-3.43额定转速时振动值(mm)≦0.03(全振幅)额定功率（MW）15临界转速时振动值(mm)≦0.15(全振幅)额定转速（r/min）3000临界转速（r/min）～1605转向顺汽流方向看为顺时针同步范围（%）进汽压力（Mpa）3.43危急遮断转速（r/min）3300～3360进汽温度（℃）435排汽压力（Mpa）0.0122(绝对压力)润滑油压（Mpa）0.08-0.12额定进汽量/最大排汽量(T/h)67.6/82.9给水温度(℃)104循环水温度（℃）33转子重量（T）生产厂家南京捷能汽轮机销售服务有限公司5、发电机主要技术参数型号：QF1-15-2A厂家：四川东风电机厂有限公司额定功率：15MW定子额定电压：6300V-4-定子额定电流：1718A额定功率因数：0.8相数：3额定频率：50Hz绝缘等级：（定、转子）F额定转速：3000r/min发电机效率≧97接法：Y转向：顺汽流方向看为顺时针励磁方式：静止可控硅励磁8、调节保安、自动控制系统汽轮机本体带有自动调节系统，实现汽轮机转速的自动调节。汽轮机本体带有自动保安系统，以防止汽轮机发生意外事故。它由主汽门、速关逆止阀、危急遮断油门、磁力断路油门和轴向位移遮断器组成。当汽轮机出现超速、轴向位移超值、轴承温度过高汽轮机可实现自动停机。采用DCS及505对整个工艺过程进行操作、控制和显示，对生产过程的主要参数如温度、压力、流量、物位、介质成分等进行显示、累计、报警、自动调节和安全联锁。为保证系统安全稳定运行，设计中考虑如下自动调整...
