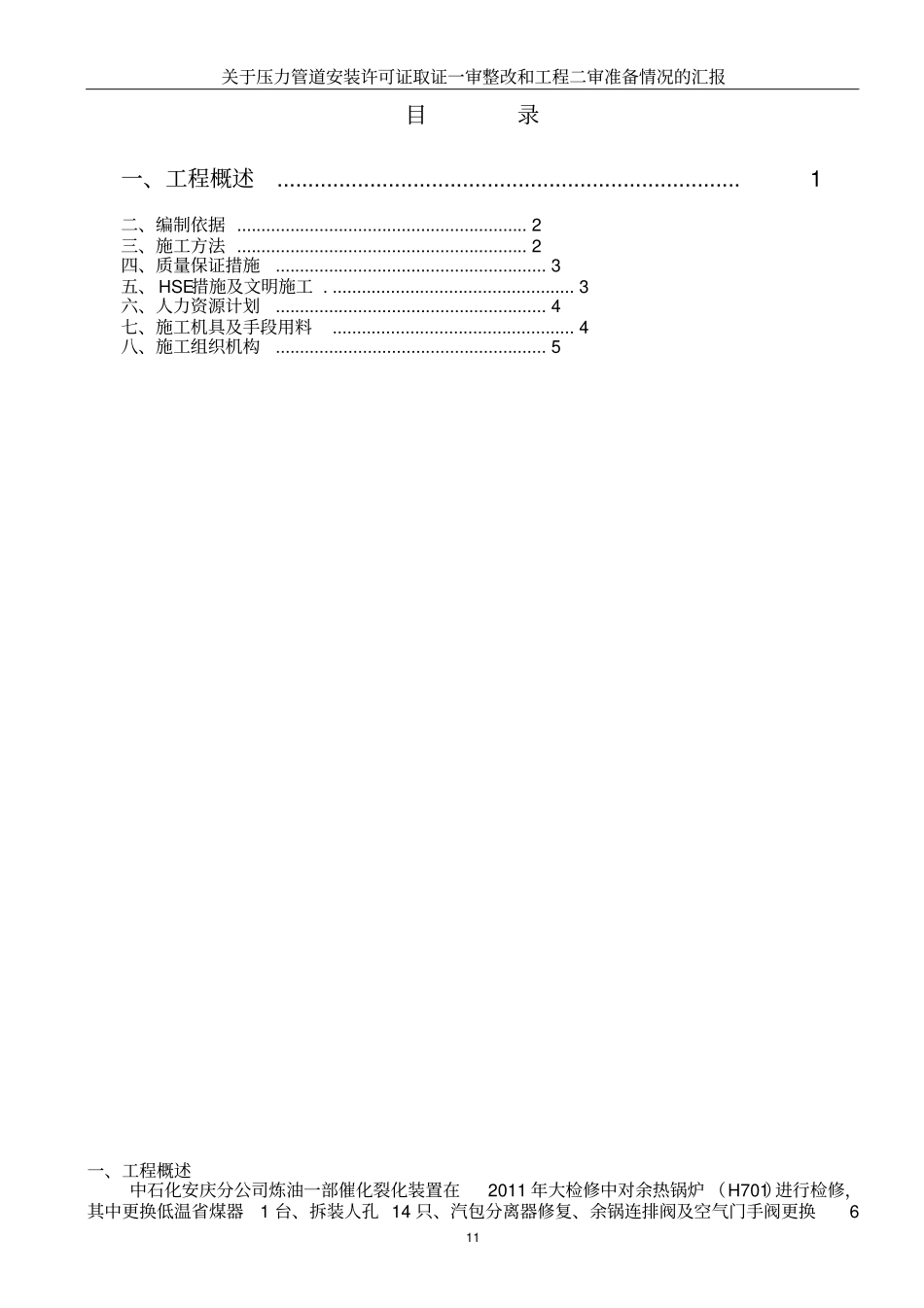

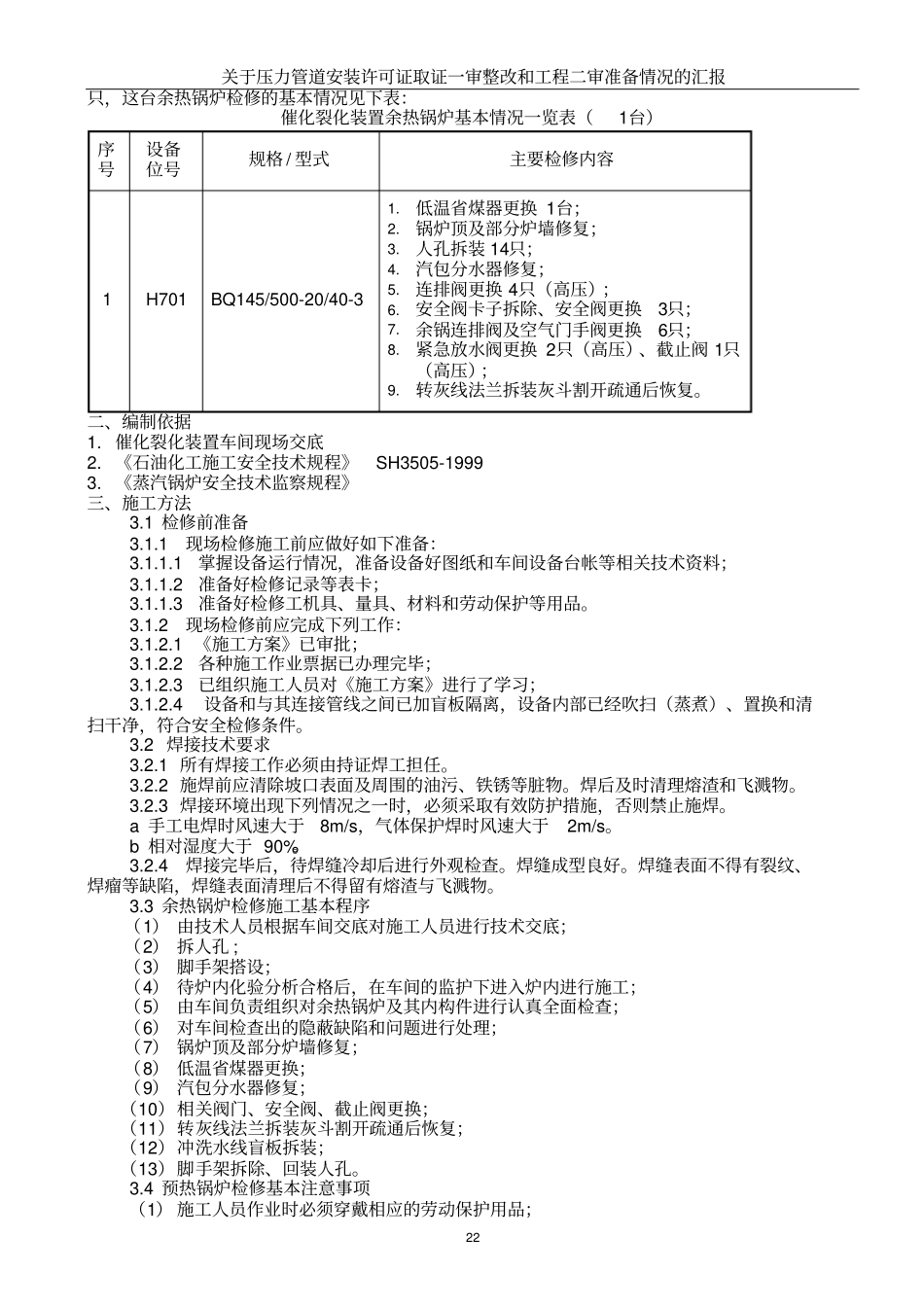

关于压力管道安装许可证取证一审整改和工程二审准备情况的汇报11目录一、工程概述...........................................................................1二、编制依据............................................................2三、施工方法............................................................2四、质量保证措施........................................................3五、HSE措施及文明施工...................................................3六、人力资源计划........................................................4七、施工机具及手段用料..................................................4八、施工组织机构........................................................5一、工程概述中石化安庆分公司炼油一部催化裂化装置在2011年大检修中对余热锅炉（H701）进行检修，其中更换低温省煤器1台、拆装人孔14只、汽包分离器修复、余锅连排阀及空气门手阀更换6关于压力管道安装许可证取证一审整改和工程二审准备情况的汇报22只，这台余热锅炉检修的基本情况见下表：催化裂化装置余热锅炉基本情况一览表（1台）序号设备位号规格/型式主要检修内容1H701BQ145/500-20/40-31.低温省煤器更换1台；2.锅炉顶及部分炉墙修复；3.人孔拆装14只；4.汽包分水器修复；5.连排阀更换4只（高压）；6.安全阀卡子拆除、安全阀更换3只；7.余锅连排阀及空气门手阀更换6只；8.紧急放水阀更换2只（高压）、截止阀1只（高压）；9.转灰线法兰拆装灰斗割开疏通后恢复。二、编制依据1.催化裂化装置车间现场交底2.《石油化工施工安全技术规程》SH3505-19993.《蒸汽锅炉安全技术监察规程》三、施工方法3.1检修前准备3.1.1现场检修施工前应做好如下准备：3.1.1.1掌握设备运行情况，准备设备好图纸和车间设备台帐等相关技术资料；3.1.1.2准备好检修记录等表卡；3.1.1.3准备好检修工机具、量具、材料和劳动保护等用品。3.1.2现场检修前应完成下列工作：3.1.2.1《施工方案》已审批；3.1.2.2各种施工作业票据已办理完毕；3.1.2.3已组织施工人员对《施工方案》进行了学习；3.1.2.4设备和与其连接管线之间已加盲板隔离，设备内部已经吹扫（蒸煮）、置换和清扫干净，符合安全检修条件。3.2焊接技术要求3.2.1所有焊接工作必须由持证焊工担任。3.2.2施焊前应清除坡口表面及周围的油污、铁锈等脏物。焊后及时清理熔渣和飞溅物。3.2.3焊接环境出现下列情况之一时，必须采取有效防护措施，否则禁止施焊。a手工电焊时风速大于8m/s，气体保护焊时风速大于2m/s。b相对湿度大于90%。3.2.4焊接完毕后，待焊缝冷却后进行外观检查。焊缝成型良好。焊缝表面不得有裂纹、焊瘤等缺陷，焊缝表面清理后不得留有熔渣与飞溅物。3.3余热锅炉检修施工基本程序（1）由技术人员根据车间交底对施工人员进行技术交底；（2）拆人孔;（3）脚手架搭设；（4）待炉内化验分析合格后，在车间的监护下进入炉内进行施工；（5）由车间负责组织对余热锅炉及其内构件进行认真全面检查；（6）对车间检查出的隐蔽缺陷和问题进行处理；（7）锅炉顶及部分炉墙修复；（8）低温省煤器更换；（9）汽包分水器修复；（10）相关阀门、安全阀、截止阀更换；（11）转灰线法兰拆装灰斗割开疏通后恢复；（12）冲洗水线盲板拆装；（13）脚手架拆除、回装人孔。3.4预热锅炉检修基本注意事项（1）施工人员作业时必须穿戴相应的劳动保护用品；关于压力管道安装许可证取证一审整改和工程二审准备情况的汇报33（2）入炉前确认安全措施到位，联络方式可靠；（3）炉内、外所有的电源线必须安全可靠；（4）施工时要对人孔等的密封面采取保护措施；（5）人孔等回装时，垫片一定要对正，不得加偏；螺栓紧固时，应对称加力，以防因受力不均而引起的泄露；（6）吊装作业应有专人进行指挥，吊装作业区域范围应设置明显的警戒标志；（7）施工工具及物料的上、下运输必须用吊篮装载，并有防止脱落的保护措施，不允许直接捆扎吊装；吊装过程中，所有施工人员要时刻注意施工安全，如有紧急情况，应迅速撤退到安全区域；（8）炉内、外交叉作业时均需采用相...
