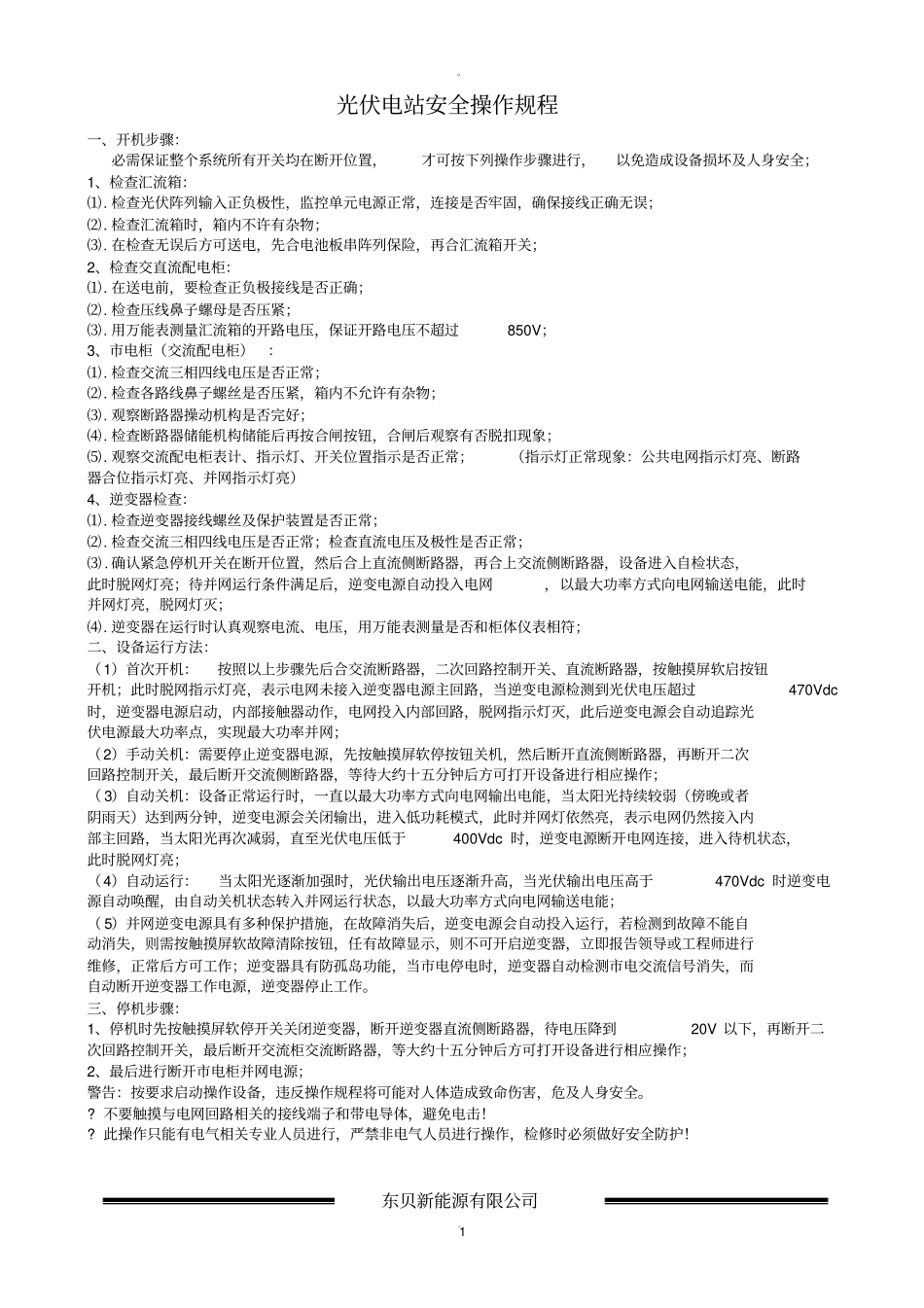

。。1光伏电站安全操作规程一、开机步骤：必需保证整个系统所有开关均在断开位置，才可按下列操作步骤进行，以免造成设备损坏及人身安全；1、检查汇流箱：⑴.检查光伏阵列输入正负极性，监控单元电源正常，连接是否牢固，确保接线正确无误；⑵.检查汇流箱时，箱内不许有杂物；⑶.在检查无误后方可送电，先合电池板串阵列保险，再合汇流箱开关；2、检查交直流配电柜：⑴.在送电前，要检查正负极接线是否正确；⑵.检查压线鼻子螺母是否压紧；⑶.用万能表测量汇流箱的开路电压，保证开路电压不超过850V；3、市电柜（交流配电柜）：⑴.检查交流三相四线电压是否正常；⑵.检查各路线鼻子螺丝是否压紧，箱内不允许有杂物；⑶.观察断路器操动机构是否完好；⑷.检查断路器储能机构储能后再按合闸按钮，合闸后观察有否脱扣现象；⑸.观察交流配电柜表计、指示灯、开关位置指示是否正常；（指示灯正常现象：公共电网指示灯亮、断路器合位指示灯亮、并网指示灯亮）4、逆变器检查：⑴.检查逆变器接线螺丝及保护装置是否正常；⑵.检查交流三相四线电压是否正常；检查直流电压及极性是否正常；⑶.确认紧急停机开关在断开位置，然后合上直流侧断路器，再合上交流侧断路器，设备进入自检状态，此时脱网灯亮；待并网运行条件满足后，逆变电源自动投入电网，以最大功率方式向电网输送电能，此时并网灯亮，脱网灯灭；⑷.逆变器在运行时认真观察电流、电压，用万能表测量是否和柜体仪表相符；二、设备运行方法：（1）首次开机：按照以上步骤先后合交流断路器，二次回路控制开关、直流断路器，按触摸屏软启按钮开机；此时脱网指示灯亮，表示电网未接入逆变器电源主回路，当逆变电源检测到光伏电压超过470Vdc时，逆变器电源启动，内部接触器动作，电网投入内部回路，脱网指示灯灭，此后逆变电源会自动追踪光伏电源最大功率点，实现最大功率并网；（2）手动关机：需要停止逆变器电源，先按触摸屏软停按钮关机，然后断开直流侧断路器，再断开二次回路控制开关，最后断开交流侧断路器，等待大约十五分钟后方可打开设备进行相应操作；（3）自动关机：设备正常运行时，一直以最大功率方式向电网输出电能，当太阳光持续较弱（傍晚或者阴雨天）达到两分钟，逆变电源会关闭输出，进入低功耗模式，此时并网灯依然亮，表示电网仍然接入内部主回路，当太阳光再次减弱，直至光伏电压低于400Vdc时，逆变电源断开电网连接，进入待机状态，此时脱网灯亮；（4）自动运行：当太阳光逐渐加强时，光伏输出电压逐渐升高，当光伏输出电压高于470Vdc时逆变电源自动唤醒，由自动关机状态转入并网运行状态，以最大功率方式向电网输送电能；（5）并网逆变电源具有多种保护措施，在故障消失后，逆变电源会自动投入运行，若检测到故障不能自动消失，则需按触摸屏软故障清除按钮，任有故障显示，则不可开启逆变器，立即报告领导或工程师进行维修，正常后方可工作；逆变器具有防孤岛功能，当市电停电时，逆变器自动检测市电交流信号消失，而自动断开逆变器工作电源，逆变器停止工作。三、停机步骤：1、停机时先按触摸屏软停开关关闭逆变器，断开逆变器直流侧断路器，待电压降到20V以下，再断开二次回路控制开关，最后断开交流柜交流断路器，等大约十五分钟后方可打开设备进行相应操作；2、最后进行断开市电柜并网电源；警告：按要求启动操作设备，违反操作规程将可能对人体造成致命伤害，危及人身安全。?不要触摸与电网回路相关的接线端子和带电导体，避免电击！?此操作只能有电气相关专业人员进行，严禁非电气人员进行操作，检修时必须做好安全防护！东贝新能源有限公司。。2光伏电站交接班制度一、接班人应提前进入交班现场，听取交班人员交代全部运行情况和注意事项，有疑问时应询问清楚，然后由交班人员陪同,对设备进行检查，确认无问题后签字接班。二、交接班的注意内容：1、运行方式；2、当班操作内容；3、使用中新发现的问题；4、使用中的接地线号及装设地点；5、设备缺陷以及对缺陷和异常运行的处理经过；6、继电保护，自动装置的动作和变更情况；7、上级命令，指示的内容和执行情况；8、各项工具、文具、资料、记录应齐全；9、...
