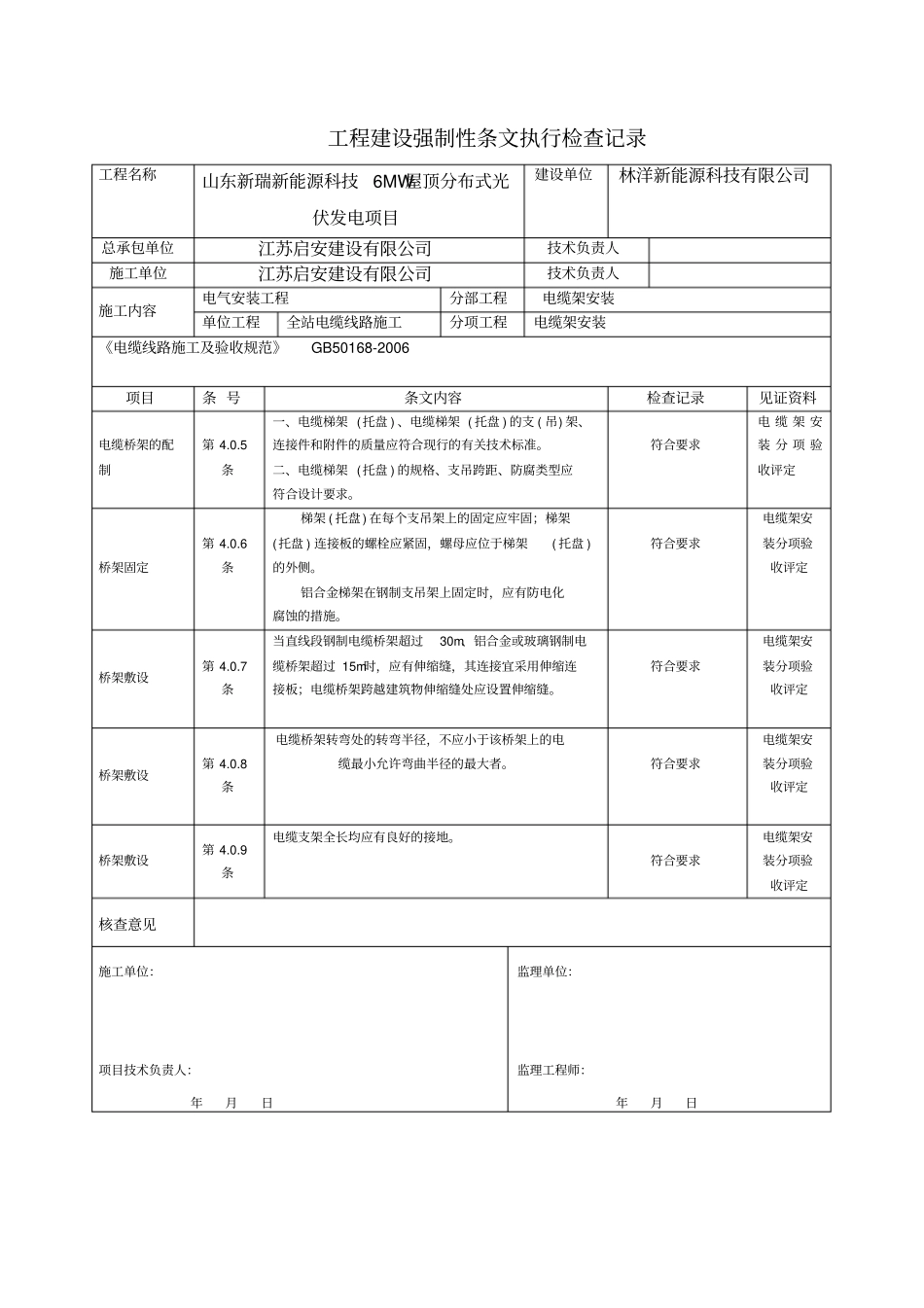

工程建设强制性条文执行检查记录工程名称山东新瑞新能源科技6MW屋顶分布式光伏发电项目建设单位林洋新能源科技有限公司总承包单位江苏启安建设有限公司技术负责人施工单位江苏启安建设有限公司技术负责人施工内容电气安装工程分部工程电缆架安装单位工程全站电缆线路施工分项工程电缆架安装《电缆线路施工及验收规范》GB50168-2006项目条号条文内容检查记录见证资料电缆桥架的配制第4.0.5条一、电缆梯架(托盘)、电缆梯架(托盘)的支(吊)架、连接件和附件的质量应符合现行的有关技术标准。二、电缆梯架(托盘)的规格、支吊跨距、防腐类型应符合设计要求。符合要求电缆架安装分项验收评定桥架固定第4.0.6条梯架(托盘)在每个支吊架上的固定应牢固；梯架(托盘)连接板的螺栓应紧固，螺母应位于梯架(托盘)的外侧。铝合金梯架在钢制支吊架上固定时，应有防电化腐蚀的措施。符合要求电缆架安装分项验收评定桥架敷设第4.0.7条当直线段钢制电缆桥架超过30m、铝合金或玻璃钢制电缆桥架超过15m时，应有伸缩缝，其连接宜采用伸缩连接板；电缆桥架跨越建筑物伸缩缝处应设置伸缩缝。符合要求电缆架安装分项验收评定桥架敷设第4.0.8条电缆桥架转弯处的转弯半径，不应小于该桥架上的电缆最小允许弯曲半径的最大者。符合要求电缆架安装分项验收评定桥架敷设第4.0.9条电缆支架全长均应有良好的接地。符合要求电缆架安装分项验收评定核查意见施工单位：项目技术负责人：年月日监理单位：监理工程师：年月日工程建设强制性条文执行检查记录工程名称山东新瑞新能源科技6MW屋顶分布式光伏发电项目建设单位林洋新能源科技有限公司总承包单位江苏启安建设有限公司技术负责人施工单位江苏启安建设有限公司技术负责人施工内容电气安装分部工程电缆管配制及敷设单位工程全站电缆线路施工分项工程电缆管配制及敷设《电缆线路施工及验收规范》GB50168-2006项目条号条文内容检查记录见证资料电缆保护管配制第3.0.7条引至设备的电缆管管口位置，应便于与设备连接并不妨碍设备拆装和进出。并列敷设的电缆管管口应排列整齐。符合要求电缆保护管安装分项验收评定核查意见施工单位：项目技术负责人：年月日监理单位：监理工程师：年月日工程建设强制性条文执行检查记录工程名称山东新瑞新能源科技6MW屋顶分布式光伏发电项目建设单位林洋新能源科技有限公司总承包单江苏启安建设有限公司技术负责人施工单位江苏启安建设有限公司技术负责人单位工程名称全站电缆线路施工分部工程名称电缆敷设规程条款号条款内容是否符合标准条款要求见证资料第5.1.7条表5.1.7电缆最小弯曲半径电缆型式多芯单芯控制电缆10D橡皮绝缘电力电缆无铅包、钢铠护套10D裸铅包护套15D钢铠护套20D聚氯乙烯绝缘电力电缆10D交联聚乙烯绝缘电力电缆15D20D符合要求电缆敷设分项验收评定第5.1.18条电缆敷设时应排列整齐，不宜交叉，加以固定，并及时装设标志牌。符合要求电缆敷设分项验收评定第5.1.20条电缆的固定，应符合下列要求：一、在下列地方应将电缆加以固定：1.垂直敷设或超过45°倾斜敷设的电缆在每个支架上；桥架上每隔2m处；2.水平敷设的电缆，在电缆首末两端及转弯、电缆接头的两端处；当对电缆间距有要求时，每隔5～10m处；3.单芯电缆的固定应符合设计要求。二、交流系统的单芯电缆或分相后的分相铅套电缆的固定夹具不应构成闭合磁路符合要求电缆敷设分项验收评定第5.4.2条电缆埋置深度应符合下列要求：一、电缆表面距地面的距离不应小于0.7m。穿越农田时不应小于1m。在引入建筑物、与地下建筑物交叉及绕过地下建筑物处，可浅埋，但应采取保护措施。二、电缆应埋设于冻土层以下，当受条件限制时，应采取防止电缆受到损坏的措施。第5.4.3条电缆之间，电缆与其他管道、道路、建筑物等之间平行和交叉时的最小净距，应符合表5.4.3的规定。严禁将电缆平行敷设于管道的上方或下方。特殊情况应按下列规定执行：符合要求电缆敷设分项验收评定第5.4.4条电缆与铁路、公路、城市街道、厂区道路交叉时，应敷设于坚固的保护管或隧道内。电缆管的两端宜伸出道路路基两边各2m；伸出排水沟0.5m；在城市街道应伸出车道路面。符合要求电缆敷设分项验收评定第5.4.5...
