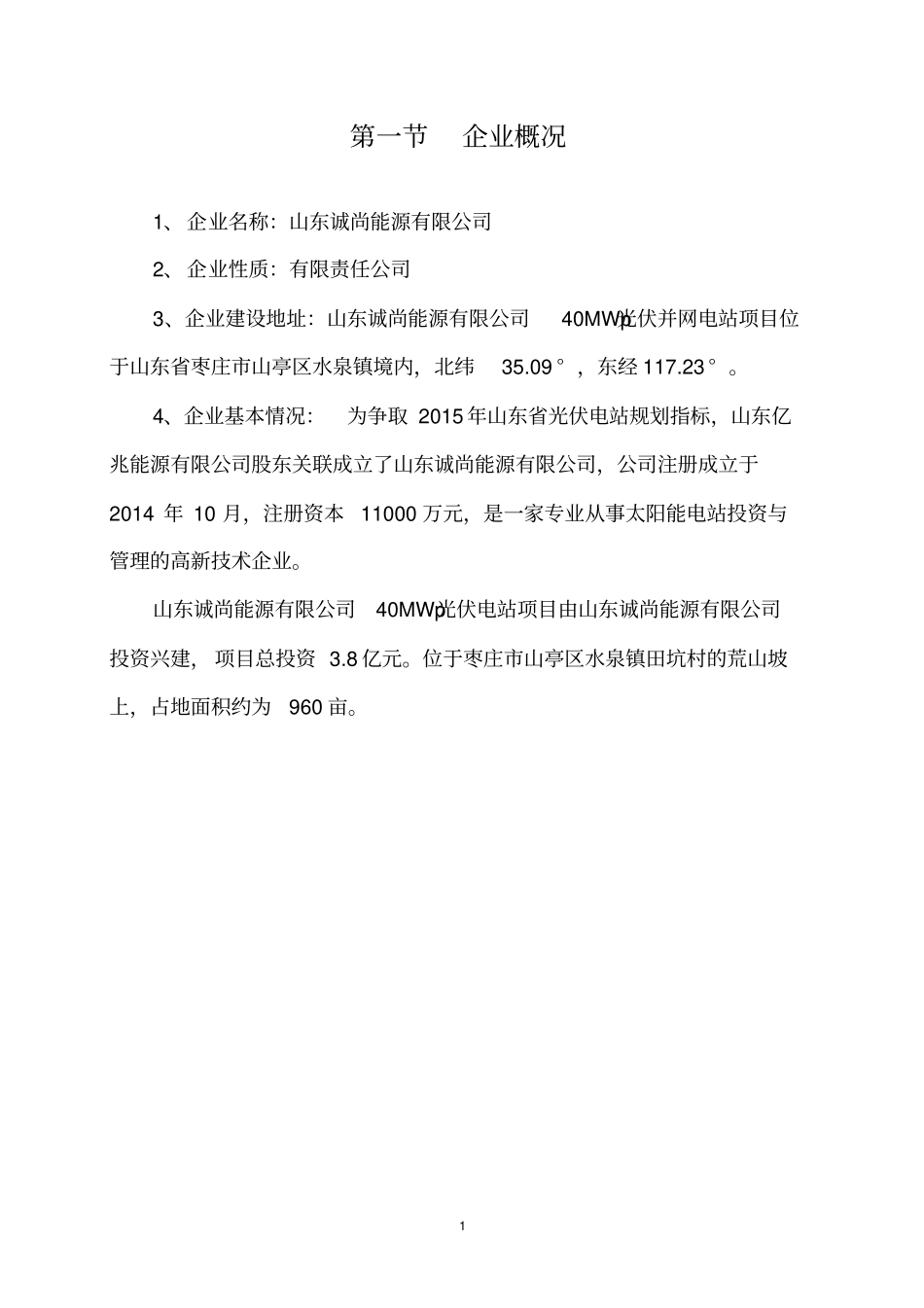

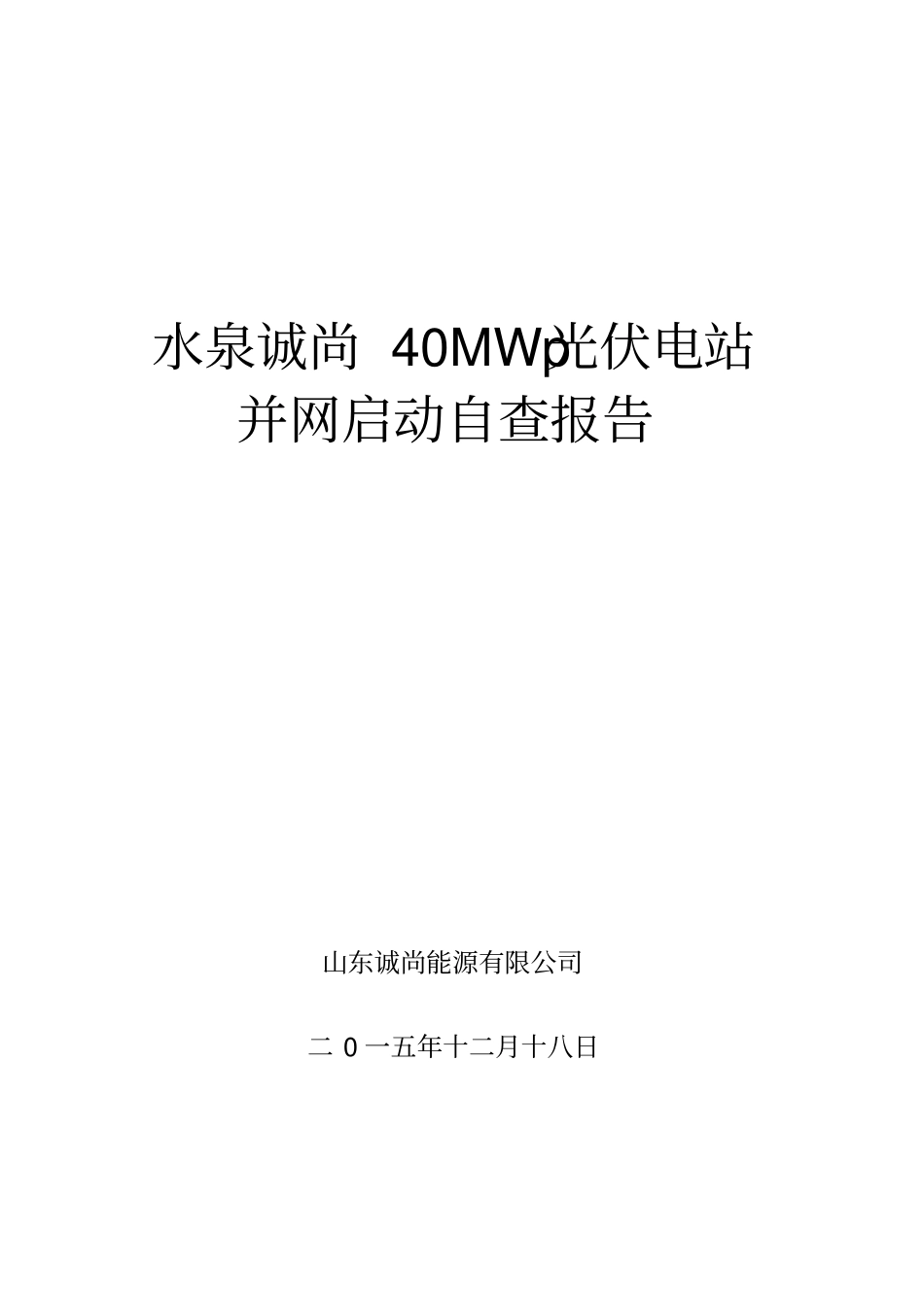

水泉诚尚40MWp光伏电站并网启动自查报告山东诚尚能源有限公司二0一五年十二月十八日1第一节企业概况1、企业名称：山东诚尚能源有限公司2、企业性质：有限责任公司3、企业建设地址：山东诚尚能源有限公司40MWp光伏并网电站项目位于山东省枣庄市山亭区水泉镇境内，北纬35.09°，东经117.23°。4、企业基本情况：为争取2015年山东省光伏电站规划指标，山东亿兆能源有限公司股东关联成立了山东诚尚能源有限公司，公司注册成立于2014年10月，注册资本11000万元，是一家专业从事太阳能电站投资与管理的高新技术企业。山东诚尚能源有限公司40MWp光伏电站项目由山东诚尚能源有限公司投资兴建，项目总投资3.8亿元。位于枣庄市山亭区水泉镇田坑村的荒山坡上，占地面积约为960亩。2第二节并网启动前检查记录1、电气专业组序号检查项目及要求检查结果1光伏电池设备安装完毕、验收记录齐全安装完毕，验收记录齐全2光伏电站内电缆敷设、接线完毕、验收记录齐全电缆敷设、接线完毕、验收记录齐全3箱变及逆变器安装、试验记录齐全试验记录齐全4光伏电站接地试验记录齐全接地试验记录齐全5逆变器静态试验完成，各项功能、参数符合厂家规定，记录齐全逆变器厂家已进行检查,记录齐全6光伏电站内消防设施齐全完好消防器材已配备7高低压开关等安装己完成，安装记录和验收签证齐全、规范安装己完成，验收记录齐全8电气送出系统断路器、隔离开关等一次设备安装、调整符合厂家规定，送出系统一次设备交接试验项目符合标准要求安装、调试己完成，交接试验符合标准要求9设备引线等电气安全距离符合规范要求符合规范要求10盘、屏正面及背面均有名称、编号；盘、屏内部元件和装置的规格、型号符合设计，二次配线正确，标识清晰符合规范要求11电测仪表校验合格，并贴有检验合格证；指针式仪表额定值处画红线，相关回路完整并有正式报告电测仪表已校验12各类继电保护装置及自动装置经调试，动作正确，并按定值通知单整定完毕(定值通知单为经审批、签字并加盖公章的正式定值通知单)各类继电保护装置及自动装置已静态调试完，正式定值通知单已下达13二次交流、直流回路绝缘良好，接线正确；二次交流回路负载测量已进行，并有报告已进行二次回路检查，并有报告14电气整套系统传动试验已完成传动试验已完成15开关设备(送出和厂用电源)合、分闸操作试验、联锁试验、保护回路整组传动试验均能正确动作和指示传动试验已完成16故障录波器能正常工作能正常工作317“五防”功能经试验正确符合要求18电网系统保护和电网解列装置静态调试已完成低周低压解列装置静态调试已完成19调度、通讯通道开通等工作已完成，通讯装置能正常投用调度、通讯通道已开通，能正常投用20远方操作装置试验合格，远动装置能正常投用远动装置已对调21关口计量装置安装验收已安装22直流电源完好完好23变压器油油质检验报告齐全、合格变压器油质合格24全站照明能正常投用能正常投用25应急照明能正常投用能正常投用26全所防雷及过电压保护设施齐全、完好齐全、完好27灯光、音响、信号试验合格试验合格28联锁装置试验合格试验合格29电缆沟盖板齐全电缆井盖板基本齐全30各类电气盘柜和其他各部电缆孔(口)的防火封堵完好、有效和电缆防火漆涂刷及电线桥架上的阻燃材料袋设置正确，符合设计和消防规定盘柜防火封堵基本完好31沟内清洁无杂物、排水良好沟内清洁32UPS装置投用正常投用正常33所有电气设备名称、编号齐全，书写醒目、正确基本齐全34运行与非运行区域用遮栏隔离；电气安全警告标识牌内容和悬挂位置正确安全警告标识光伏场部分需完善35一、二次接入系统审查意见的落实己落实36环境：总控楼装修完毕；屋面防水质量合格，无渗漏试运区域范围内清理干净，无施工痕迹主要建(构)筑物的沉降无异常；道路通畅，满足消防要求并网启动须投用的土建项目应完工，其功能应满足运行要求试运区域范围内清洁干净，道路通畅，满足消防要求，开关室等已配备灭火器材，土建项目已基本完工，其功能满足运行要求。4电气（含环境）专业组检查情况及评价：本项目由光伏电池组件经分组汇流箱至逆变器，逆变器将约600V直流电转换为315V交流电由组合式变压器升压至35kV电压...
