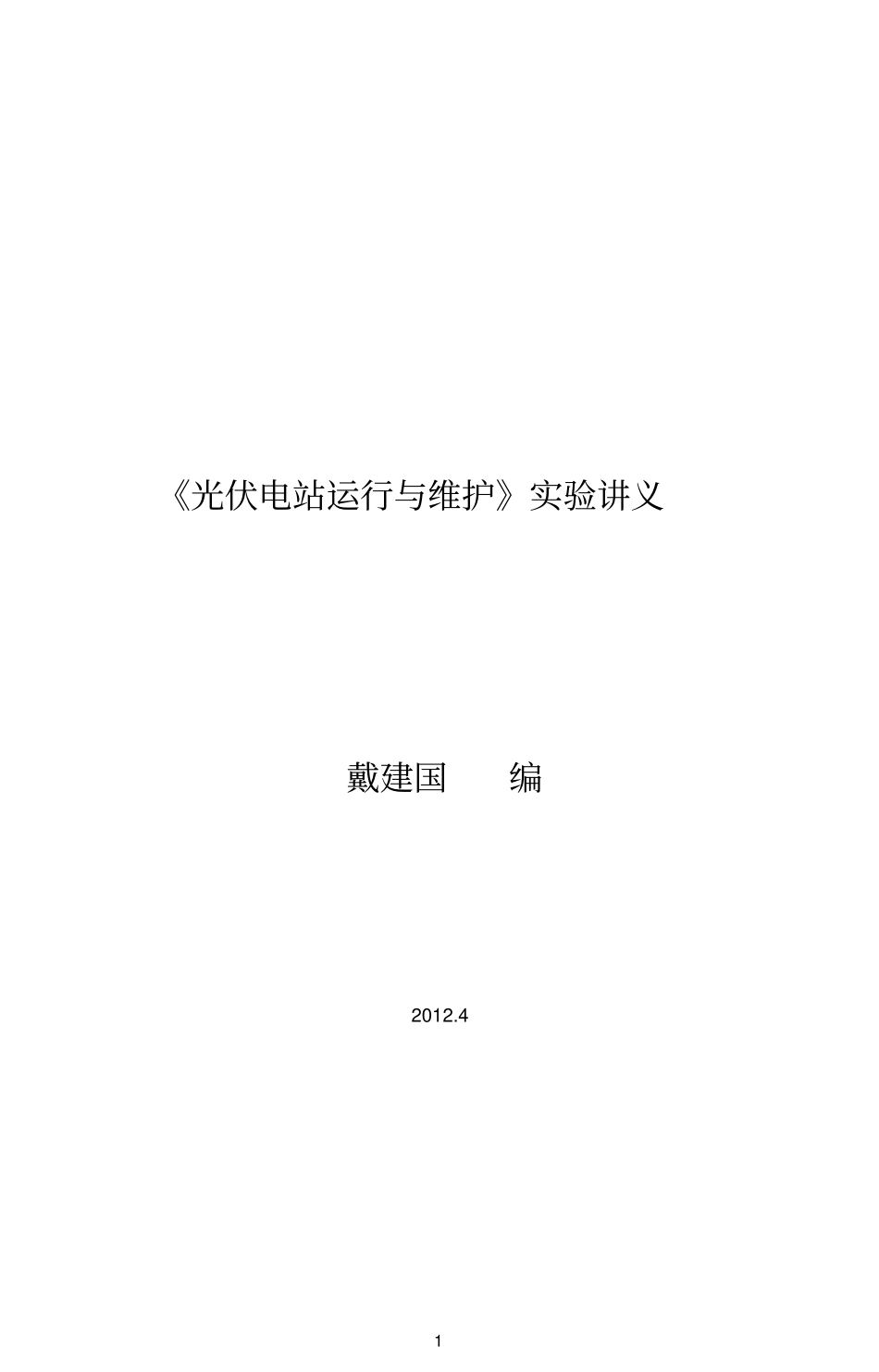

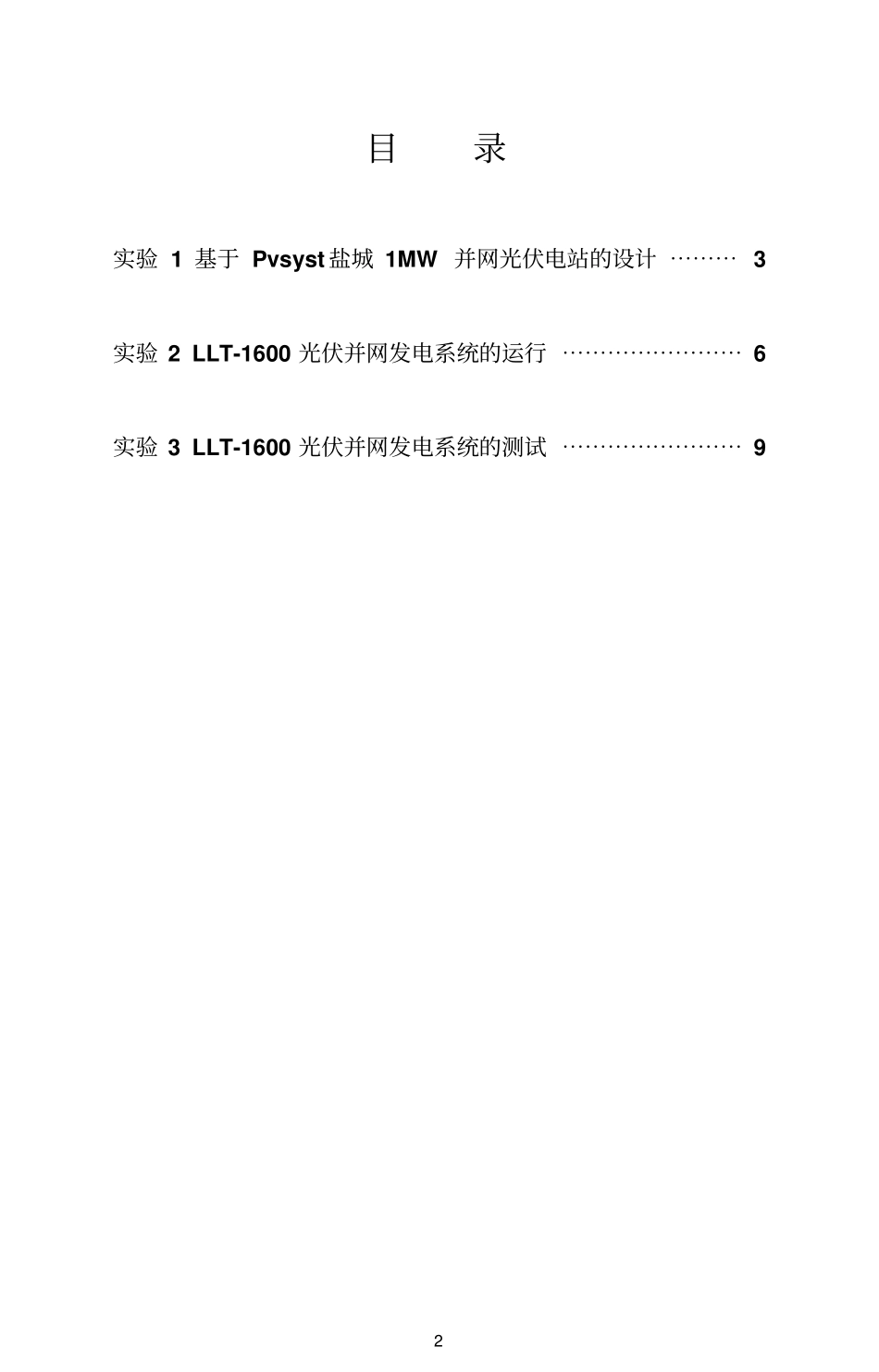

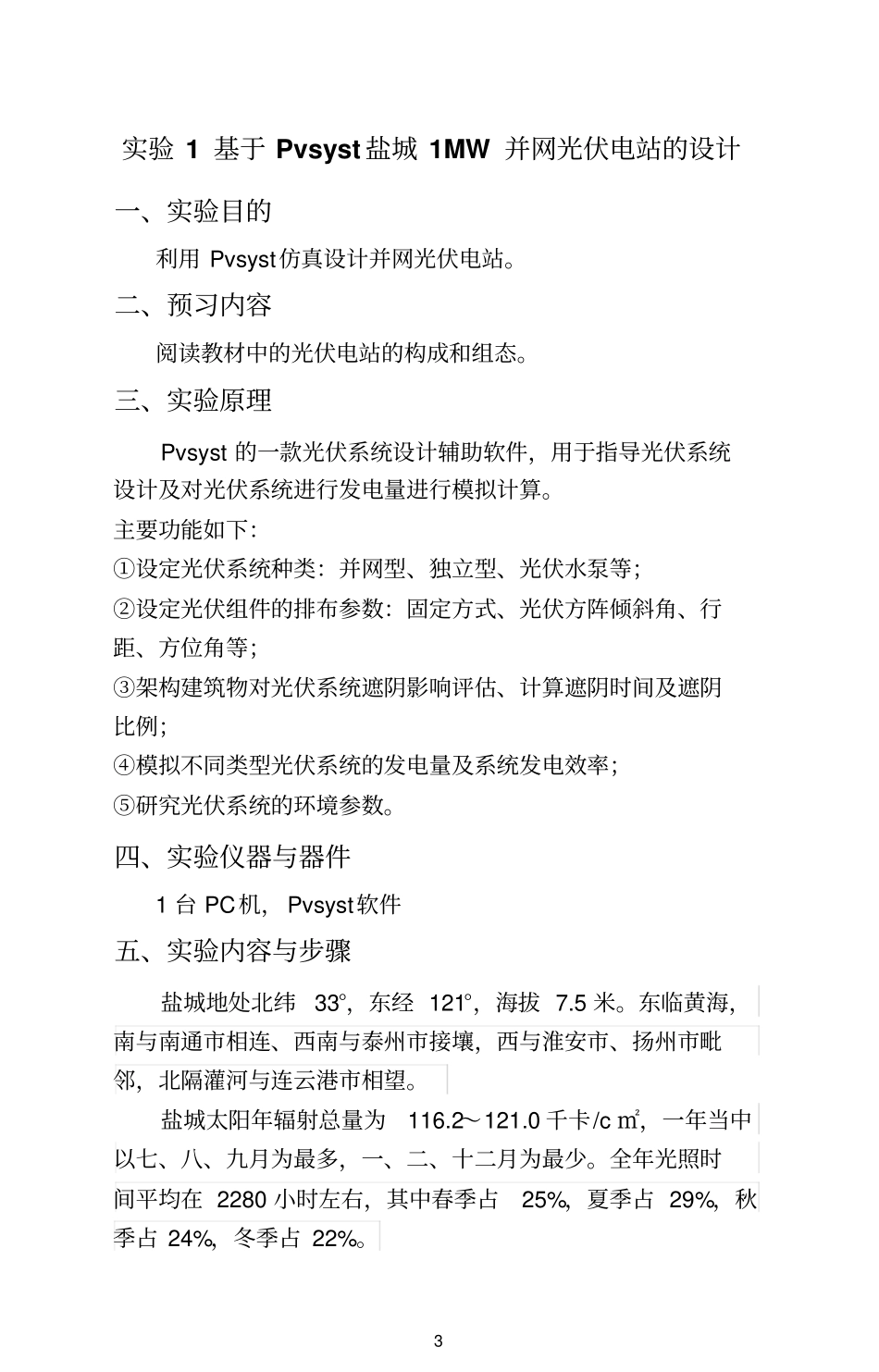

1《光伏电站运行与维护》实验讲义戴建国编2012.42目录实验1基于Pvsyst盐城1MW并网光伏电站的设计⋯⋯⋯3实验2LLT-1600光伏并网发电系统的运行⋯⋯⋯⋯⋯⋯⋯⋯6实验3LLT-1600光伏并网发电系统的测试⋯⋯⋯⋯⋯⋯⋯⋯93实验1基于Pvsyst盐城1MW并网光伏电站的设计一、实验目的利用Pvsyst仿真设计并网光伏电站。二、预习内容阅读教材中的光伏电站的构成和组态。三、实验原理Pvsyst的一款光伏系统设计辅助软件，用于指导光伏系统设计及对光伏系统进行发电量进行模拟计算。主要功能如下：①设定光伏系统种类：并网型、独立型、光伏水泵等；②设定光伏组件的排布参数：固定方式、光伏方阵倾斜角、行距、方位角等；③架构建筑物对光伏系统遮阴影响评估、计算遮阴时间及遮阴比例；④模拟不同类型光伏系统的发电量及系统发电效率；⑤研究光伏系统的环境参数。四、实验仪器与器件1台PC机，Pvsyst软件五、实验内容与步骤盐城地处北纬33°，东经121°，海拔7.5米。东临黄海，南与南通市相连、西南与泰州市接壤，西与淮安市、扬州市毗邻，北隔灌河与连云港市相望。盐城太阳年辐射总量为116.2～121.0千卡/c㎡，一年当中以七、八、九月为最多，一、二、十二月为最少。全年光照时间平均在2280小时左右，其中春季占25%，夏季占29%，秋季占24%，冬季占22%。4盐城年平均气温为13.7～14.5℃，盐城极端最高气温为37.2℃。1.气象资料表1盐城地区太阳辐射数据2.倾斜面光伏阵列表面的太阳辐射量从气象站得到的资料，一般为水平面上的太阳辐射量，须换算成光伏阵列倾斜面的辐射量，才能进行光伏系统发电量的计算。经过计算，选择固定倾角38°斜面上的太阳辐射量为发电量预测依据。3.并网光伏系统的效率分析(1)光伏阵列效率η1：光伏阵列在能量转换与传输过程中的损失包括：①组件匹配损失：对于精心设计、精心施工的系统，约有4%的损失；②太阳辐射损失：包括组件表面尘埃遮挡及不可利用的低、弱太阳辐射损失,取值5%；③偏离最大功率点损失：如温度的影响、最大功率点跟踪(MPPT)精度等，取值4%；④直流线路损失：按有关标准规定，应小于3%。得：η1=96%×95%×96%×97%=85%(2)逆变器的转换效率η2：可取η1=95%。5(3)交流并网效率η3：从逆变器输出至高压电网的传输效率，其中最主要的是变压器的效率：可取η3=5%。系统的总效率等于上述各部分效率的乘积：η=η1×η2×η3=85%×95%×95%=77%。4.设计步骤：①安装Pvsyst；②参考盐城气象资料在Databases中增加盐城站址，命为“YanCheng”；③应用Projectdesign项Grid-Connected设计盐城1MW并网光伏电站；④仿真分析，如月平均发电量，并网发电量表格分析图等。六、实验报告要求列出并网光伏电站的设计步骤和内容。6实验2LLT-1600光伏并网发电系统的运行一、实验目的了解LLT-1600光伏并网发电系统的结构与组成，并掌握该小型光伏电站的运行。二、预习内容阅读教材中光伏电站的构成和组态。三、实验原理光伏电站包括光伏阵列，直流防雷配电柜，DC/DC斩波变换器，DC/AC逆变器，AC/AC交交变频器，交流防雷配电柜，变压器，中高压传输电网等。四、实验仪器与器件LLT-1600光伏并网发电系统五、实验内容与步骤(1)系统操作面板与原理结构图；光伏阵列DCDCDCACACAC直流防雷配电柜逆变器交流防雷配电柜变压器中压或高压电网监控系统7(2)系统使用说明①开机顺序：成套开机基本顺序：方阵PLC控制箱综合操作控制台交流总开关(先交流后直流的开机原则即可)②方阵跟踪支架：打开PLC控制箱交流开关；（开关打开后，如设备无故障，开关必须长期打开而不要关闭!）③操作台上电：打开后操作台后门,合上交流断路器开关,在打开面版上交流总开关,仪表组开始显示。④并网电源工作：打开并网输出开关打开孤岛开关交流电压切换开关打到并网档。打开并网输入开关，如果光线足够强，并网指示灯会在30秒钟内点亮，说明并网成功！⑤关机顺序：按照先直流后交流的顺序，只需关掉综合实验台开关即可。⑥故障处理◆紧急关机顺序：断开直流总开关断开交流总开关。◆故障处理特别友好提示：检查前一定要先断开交流开关，方阵开关，并网开关！⑦注意事项◆系统在工作6～12个月时,应定期检查所有...
