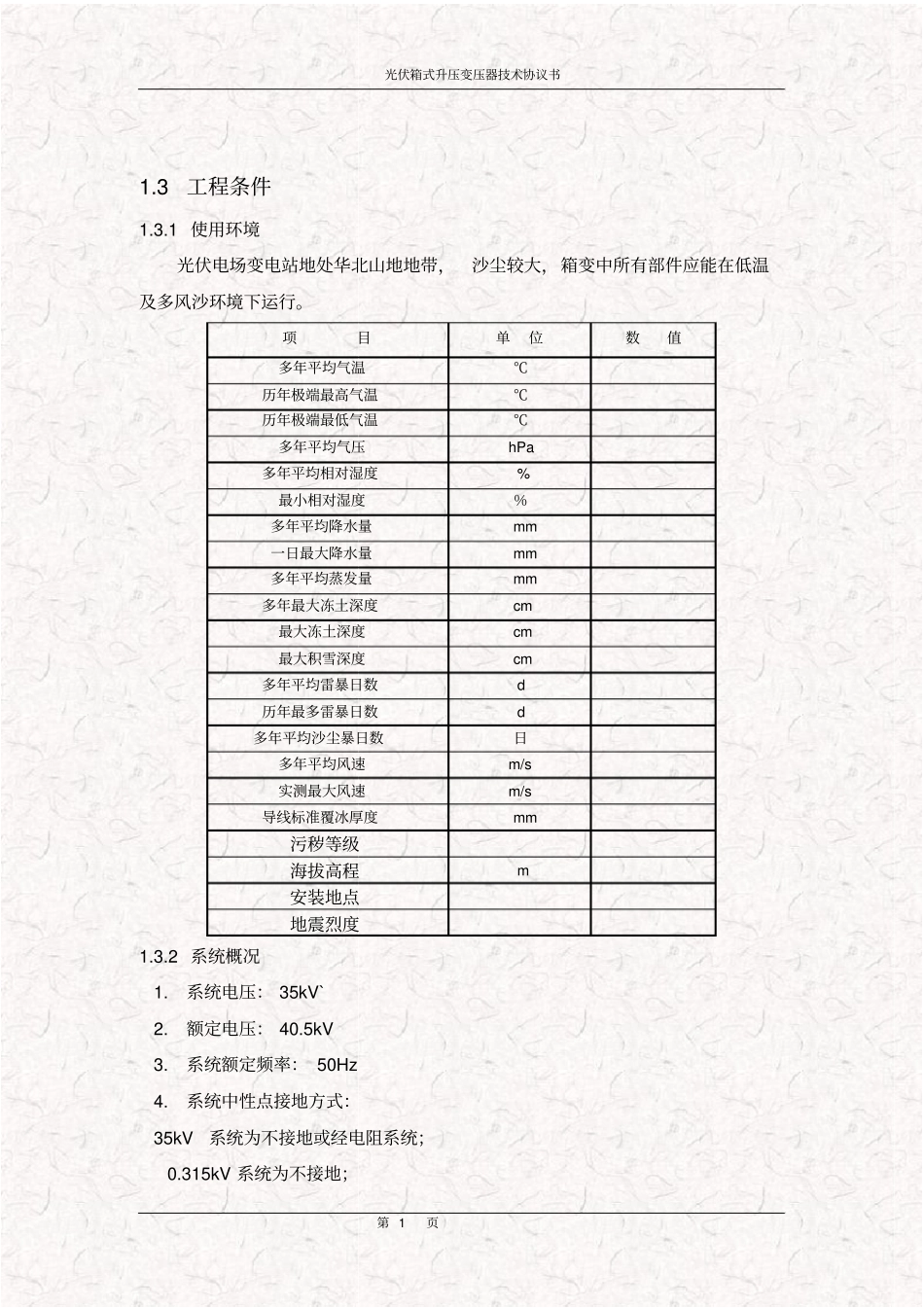

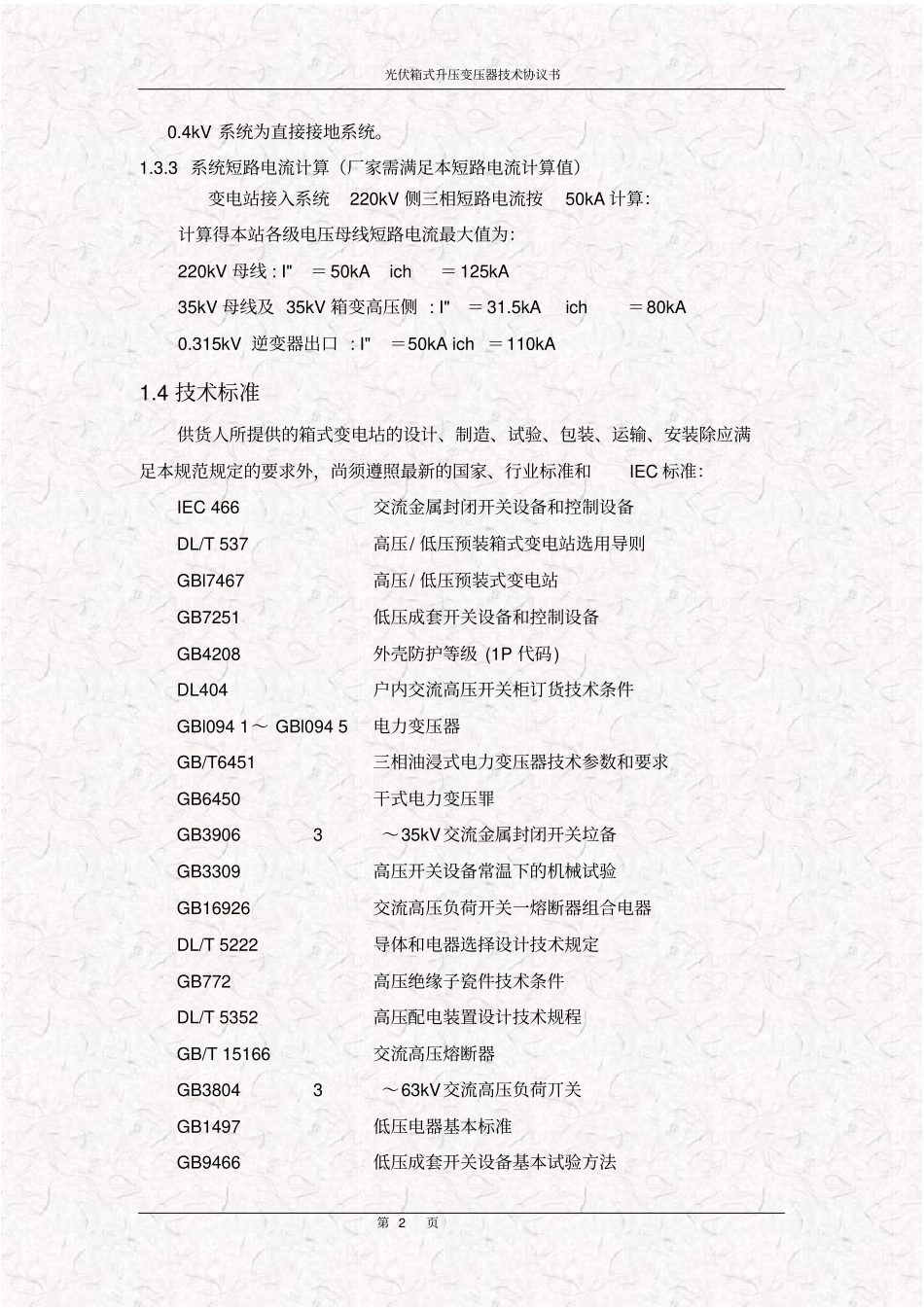

光伏箱式升压变压器技术协议书光伏电站变压器技术协议书光伏箱式升压变压器技术协议书第1页1.3工程条件1.3.1使用环境光伏电场变电站地处华北山地地带，沙尘较大，箱变中所有部件应能在低温及多风沙环境下运行。项目单位数值多年平均气温℃历年极端最高气温℃历年极端最低气温℃多年平均气压hPa多年平均相对湿度%最小相对湿度％多年平均降水量mm一日最大降水量mm多年平均蒸发量mm多年最大冻土深度cm最大冻土深度cm最大积雪深度cm多年平均雷暴日数d历年最多雷暴日数d多年平均沙尘暴日数日多年平均风速m/s实测最大风速m/s导线标准覆冰厚度mm污秽等级海拔高程m安装地点地震烈度1.3.2系统概况1.系统电压：35kV`2.额定电压：40.5kV3.系统额定频率：50Hz4.系统中性点接地方式：35kV系统为不接地或经电阻系统；0.315kV系统为不接地；光伏箱式升压变压器技术协议书第2页0.4kV系统为直接接地系统。1.3.3系统短路电流计算（厂家需满足本短路电流计算值）变电站接入系统220kV侧三相短路电流按50kA计算：计算得本站各级电压母线短路电流最大值为：220kV母线:I"＝50kAich＝125kA35kV母线及35kV箱变高压侧:I"＝31.5kAich＝80kA0.315kV逆变器出口:I"＝50kAich＝110kA1.4技术标准供货人所提供的箱式变电坫的设计、制造、试验、包装、运输、安装除应满足本规范规定的要求外，尚须遵照最新的国家、行业标准和IEC标准：IEC466交流金属封闭开关设备和控制设备DL/T537高压/低压预装箱式变电站选用导则GBl7467高压/低压预装式变电站GB7251低压成套开关设备和控制设备GB4208外壳防护等级(1P代码)DL404户内交流高压开关柜订货技术条件GBl0941～GBl0945电力变压器GB/T6451三相油浸式电力变压器技术参数和要求GB6450干式电力变压罪GB39063～35kV交流金属封闭开关垃备GB3309高压开关设备常温下的机械试验GB16926交流高压负荷开关一熔断器组合电器DL/T5222导体和电器选择设计技术规定GB772高压绝缘子瓷件技术条件DL/T5352高压配电装置设计技术规程GB/T15166交流高压熔断器GB38043～63kV交流高压负荷丌关GB1497低压电器基本标准GB9466低压成套开关设备基本试验方法光伏箱式升压变压器技术协议书第3页SD318高压开关柜闭锁装置技术条件DL/T621交流电气装置的接地JB/DQ2080高压开关设备防雨试验方法GB7328变压罪和电抗器的声级测量GBl208电流互感器GB50150电气装置安装工程电气设备交接试验标准GB50171电气装置工程盘、柜及二次回路接线施工及验收规范GB2706交流高压电器动热稳定试驰方法GB1102l电气绝缘的耐热性评定和分级GB396935kV及以下变压器瓷套GB5273变压器，高压电器和套管的接线端子GB/T6451三相油浸式电力变压器技术参数和要求DL478静态继电保护及安全自动装置通用技术条件GB/T50062-2008电力装置的继电保护和自动装置设计规范以上并未列举所有标准，以上标准按最新版本执行。国家标准(GB)、电力行业标准(DL)、企业标准、国际电工委员会(1EC)标准以及国际单位制(S1)标准是对设备的最低要求。对国家有关安全、环境等强制性标准，必须满足其要求。1.5额定参数1.电压高压侧额定电压：37kV低压侧额定电压：0.315kV2.额定频率：50Hz3.额定电流高压侧：19.5A/21.9A低压侧：1150A/1375A4.额定热稳定电流及耐受时间：高压侧：31.5kA，4s低压侧：50kA，4s光伏箱式升压变压器技术协议书第4页5.额定动稳定电流值：高压侧：80kA低压侧：125kA6.接地方式：高压侧电阻接地；箱式变压器低压侧不接地。7.额定绝缘水平：高压开关设备额定绝缘水平应满足DL404《户内交流高压开关柜订货技术条件》的规定。电器的外绝缘试验电压应遵照《DL/T5222导体和电器选择设汁技术规定》,完全满足安装地的海拔高度需加强设备绝缘水平的要求。(以下所列试验电压数据均未考虑海拔高度系数,制造商对产品设计时务需计入)高压侧：工频耐压：对地及相间：95kV隔离端口间：118kV冲击峰值耐压：对地及相间：185kV隔离端口间：215kV低压侧：工频耐压：5000V8.爬电比距：3.1cm/kV9.相数：三相10.柜体防护等级：高、低压设备均要求装入单独的金属封闭柜内，箱式变电站整体外壳防护等级不低于IP55。1.6技术要求1.6.1基本技术要求1.箱式变电站选用产品，...
