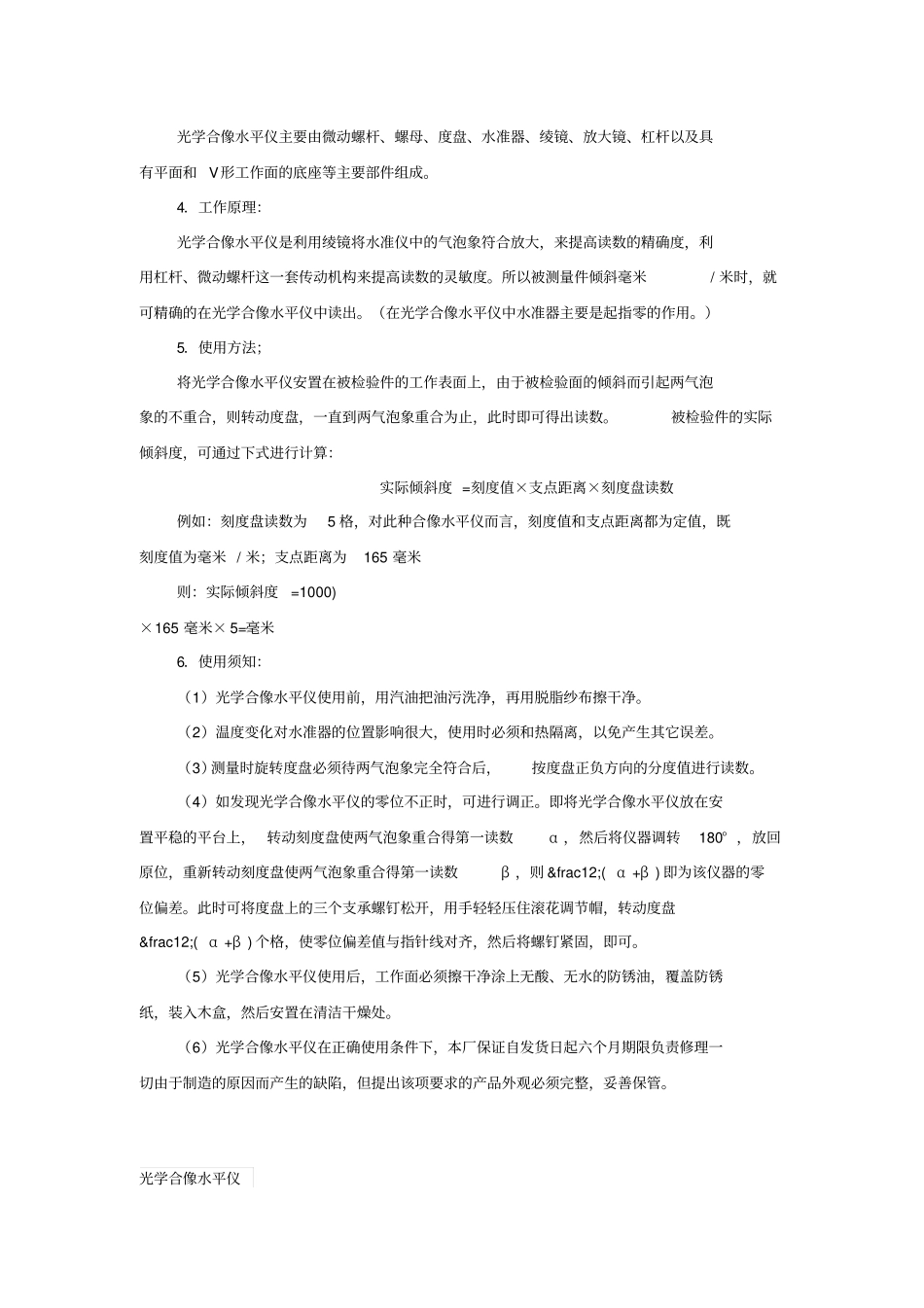

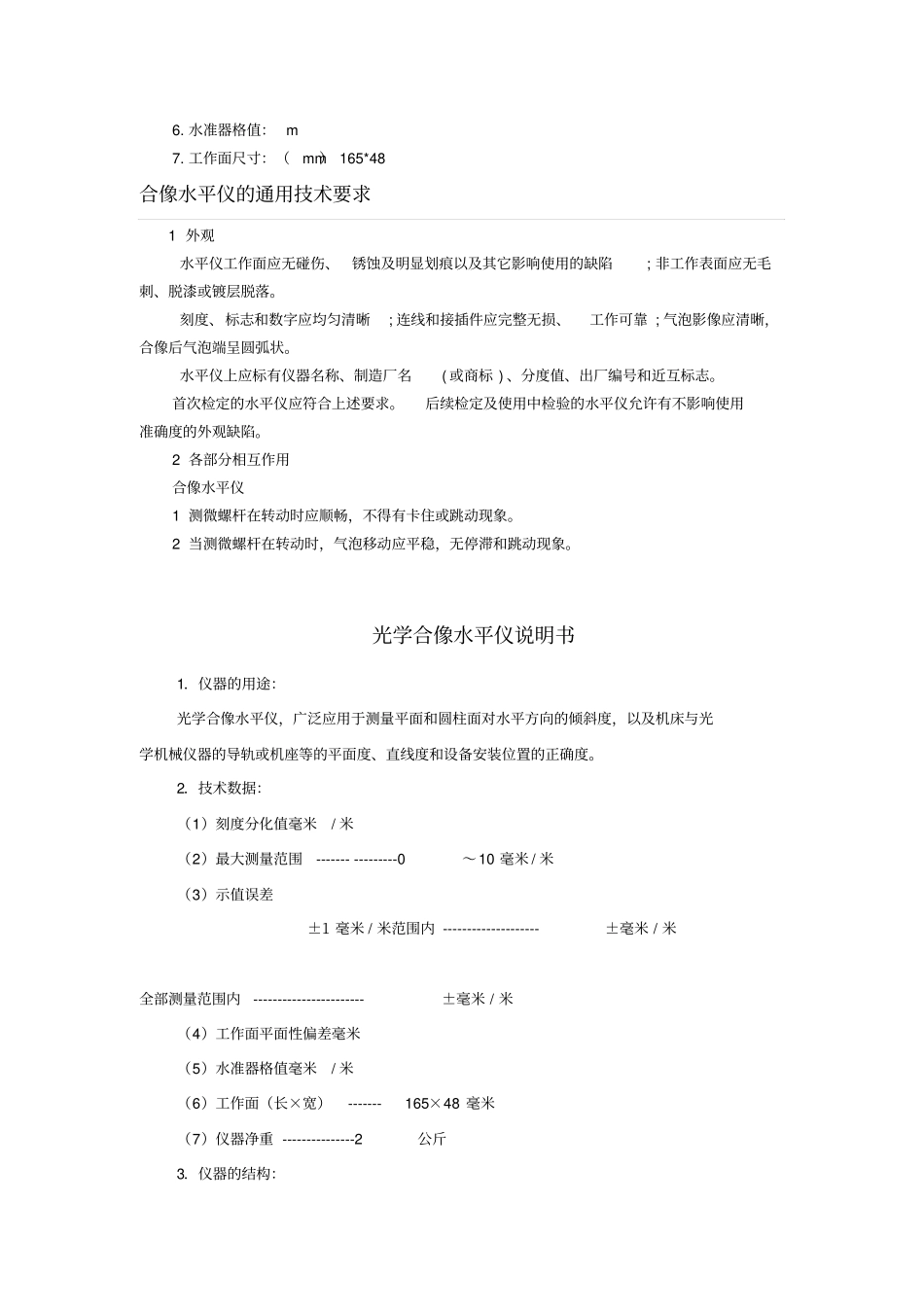

光学合像水平仪合像水平仪，主要用来测量零件表面的直线度和平面度，并用于设备安装位置的正确性及较小倾角的测量，广泛用于精密机械中，测量工件的平面度、直线度和找正安装设备的正确位置。合像水平仪的构成合像水平仪主要由测微螺杆、杠杆系统、水准器、光学合像棱镜和具有V型工作平面的底座等组成。水准器安装在杠杆架的底板上，它的水平位置用微分盘旋钮通过测微螺杆与杠杆系统进行调整。水准器内的气泡圆弧，分别用三个不同方向位置的棱镜反射至观察窗，分成两个半像，利用光学原理把气泡像复合放大（放大5倍），提高读数精度，并通过杠杆机构提高读数的灵敏度和增大测量范围。当水平仪处于水平位置时，气泡A与B重合。当水平仪倾斜时，气泡A与B不重合。测微螺杆的螺距P=0．5mm，微分盘刻线分为100等分。微分盘转过一格，测微螺杆上螺母轴向移动0．005mm。合像水平仪的使用1、合像水平仪使用方法将水平仪放在工件的被测表面上，眼睛看窗口1，手转动微分盘，直至两个半气泡重合时进行读数。读数时，从窗口4读出毫米数，从微分盘上读出刻度数。例，分度值为0．01mm/1000mm的光学合像水平仪微分盘上的每一格刻度表示在1m长度上，两端的高度差为0．01mm。测量时，如果从窗口读出的数值为1mm，微分盘上的刻度数为16，这次测量的读数就是1．16mm，即被测工件表面的倾斜度，在1m长度上高度差为1．16mm。如果工件的长度小于或大于1m时，可按正比例方法计算：1m长度上的高度差×工件长度。2、合像水平仪使用特点1）测量工件被测表面误差大或倾斜程度大时，使用框式水平仪，气泡就会移至极限位置而无法测量，光学合像水平仪就设有这一弊病。2）环境温度变化对测量精度有较大的影响，所以使用时应尽量避免工件和水平仪受热。合像水平仪的技术参数1.刻度盘分划值：m2.最大测量范围范围：0-10mm/m3.示值误差：正负1mm/m范围内正负m4.全部测量范围内正负m±1mm/m范围内：±m5.工作面平面性偏差：6.水准器格值：m7.工作面尺寸：（mm）165*48合像水平仪的通用技术要求1外观水平仪工作面应无碰伤、锈蚀及明显划痕以及其它影响使用的缺陷;非工作表面应无毛刺、脱漆或镀层脱落。刻度、标志和数字应均匀清晰;连线和接插件应完整无损、工作可靠;气泡影像应清晰，合像后气泡端呈圆弧状。水平仪上应标有仪器名称、制造厂名(或商标)、分度值、出厂编号和近互标志。首次检定的水平仪应符合上述要求。后续检定及使用中检验的水平仪允许有不影响使用准确度的外观缺陷。2各部分相互作用合像水平仪1测微螺杆在转动时应顺畅，不得有卡住或跳动现象。2当测微螺杆在转动时，气泡移动应平稳，无停滞和跳动现象。光学合像水平仪说明书1．仪器的用途：光学合像水平仪，广泛应用于测量平面和圆柱面对水平方向的倾斜度，以及机床与光学机械仪器的导轨或机座等的平面度、直线度和设备安装位置的正确度。2．技术数据：（1）刻度分化值毫米/米（2）最大测量范围----------------0～10毫米/米（3）示值误差±1毫米/米范围内--------------------±毫米/米全部测量范围内-----------------------±毫米/米（4）工作面平面性偏差毫米（5）水准器格值毫米/米（6）工作面（长×宽）-------165×48毫米（7）仪器净重---------------2公斤3．仪器的结构：光学合像水平仪主要由微动螺杆、螺母、度盘、水准器、绫镜、放大镜、杠杆以及具有平面和V形工作面的底座等主要部件组成。4．工作原理：光学合像水平仪是利用绫镜将水准仪中的气泡象符合放大，来提高读数的精确度，利用杠杆、微动螺杆这一套传动机构来提高读数的灵敏度。所以被测量件倾斜毫米/米时，就可精确的在光学合像水平仪中读出。（在光学合像水平仪中水准器主要是起指零的作用。）5．使用方法；将光学合像水平仪安置在被检验件的工作表面上，由于被检验面的倾斜而引起两气泡象的不重合，则转动度盘，一直到两气泡象重合为止，此时即可得出读数。被检验件的实际倾斜度，可通过下式进行计算：实际倾斜度=刻度值×支点距离×刻度盘读数例如：刻度盘读数为5格，对此种合像水平仪而言，刻度值和支点距离都为定值，既刻度值为毫米/米；支点距离为165毫米则：实际倾斜度=100...
