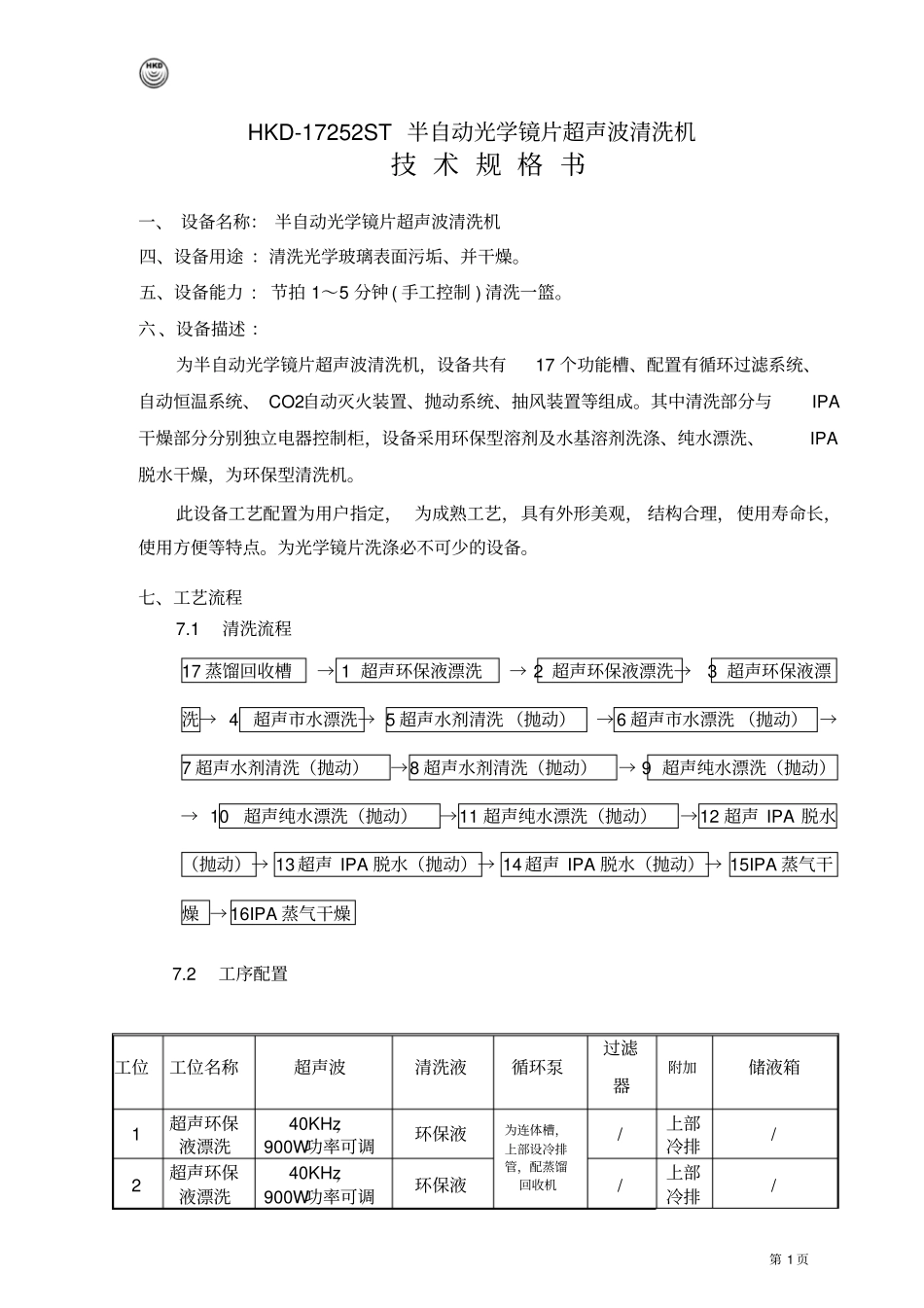

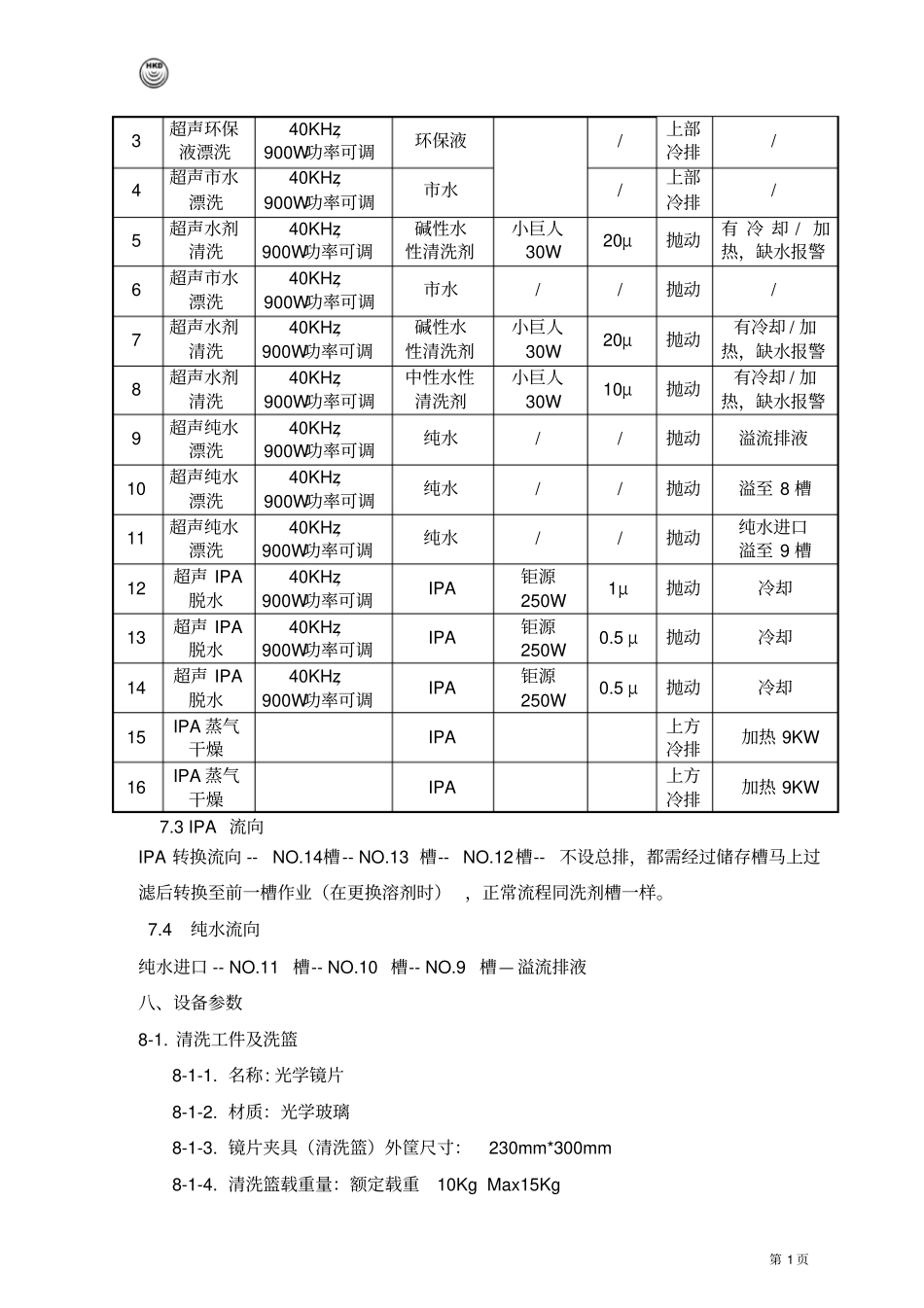

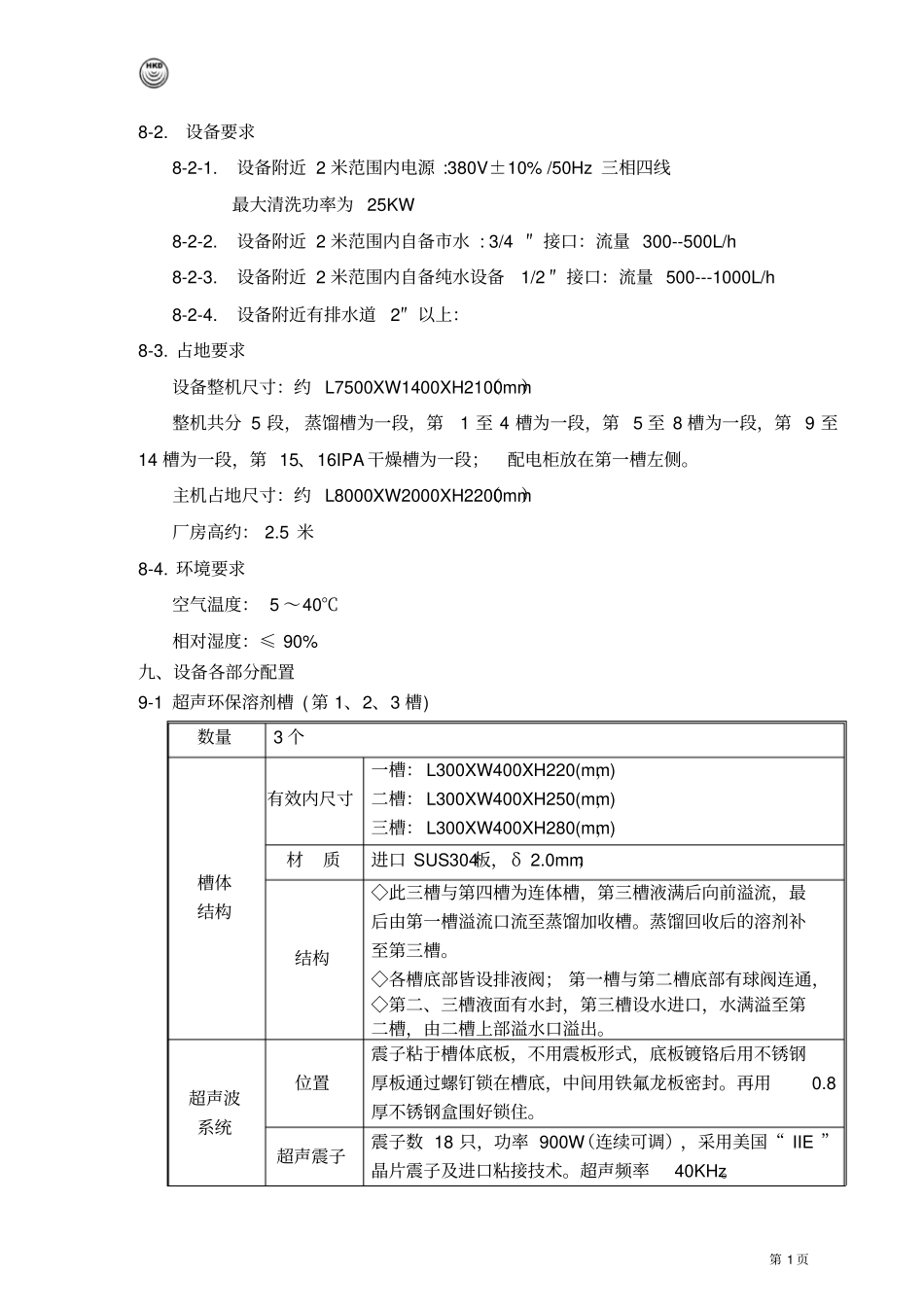

第1页HKD-17252ST半自动光学镜片超声波清洗机技术规格书一、设备名称：半自动光学镜片超声波清洗机四、设备用途：清洗光学玻璃表面污垢、并干燥。五、设备能力:节拍1～5分钟(手工控制)清洗一篮。六、设备描述：为半自动光学镜片超声波清洗机，设备共有17个功能槽、配置有循环过滤系统、自动恒温系统、CO2自动灭火装置、抛动系统、抽风装置等组成。其中清洗部分与IPA干燥部分分别独立电器控制柜，设备采用环保型溶剂及水基溶剂洗涤、纯水漂洗、IPA脱水干燥，为环保型清洗机。此设备工艺配置为用户指定，为成熟工艺，具有外形美观，结构合理，使用寿命长，使用方便等特点。为光学镜片洗涤必不可少的设备。七、工艺流程7.1清洗流程17蒸馏回收槽→1超声环保液漂洗→2超声环保液漂洗→3超声环保液漂洗→4超声市水漂洗→5超声水剂清洗（抛动）→6超声市水漂洗（抛动）→7超声水剂清洗（抛动）→8超声水剂清洗（抛动）→9超声纯水漂洗（抛动）→10超声纯水漂洗（抛动）→11超声纯水漂洗（抛动）→12超声IPA脱水（抛动）→13超声IPA脱水（抛动）→14超声IPA脱水（抛动）→15IPA蒸气干燥→16IPA蒸气干燥7.2工序配置工位工位名称超声波清洗液循环泵过滤器附加储液箱1超声环保液漂洗40KHz，900W功率可调环保液为连体槽，上部设冷排管，配蒸馏回收机/上部冷排/2超声环保液漂洗40KHz，900W功率可调环保液/上部冷排/第1页3超声环保液漂洗40KHz，900W功率可调环保液/上部冷排/4超声市水漂洗40KHz，900W功率可调市水/上部冷排/5超声水剂清洗40KHz，900W功率可调碱性水性清洗剂小巨人30W20μ抛动有冷却/加热，缺水报警6超声市水漂洗40KHz，900W功率可调市水//抛动/7超声水剂清洗40KHz，900W功率可调碱性水性清洗剂小巨人30W20μ抛动有冷却/加热，缺水报警8超声水剂清洗40KHz，900W功率可调中性水性清洗剂小巨人30W10μ抛动有冷却/加热，缺水报警9超声纯水漂洗40KHz，900W功率可调纯水//抛动溢流排液10超声纯水漂洗40KHz，900W功率可调纯水//抛动溢至8槽11超声纯水漂洗40KHz，900W功率可调纯水//抛动纯水进口溢至9槽12超声IPA脱水40KHz，900W功率可调IPA钜源250W1μ抛动冷却13超声IPA脱水40KHz，900W功率可调IPA钜源250W0.5μ抛动冷却14超声IPA脱水40KHz，900W功率可调IPA钜源250W0.5μ抛动冷却15IPA蒸气干燥IPA上方冷排加热9KW16IPA蒸气干燥IPA上方冷排加热9KW7.3IPA流向IPA转换流向--NO.14槽--NO.13槽--NO.12槽--不设总排，都需经过储存槽马上过滤后转换至前一槽作业（在更换溶剂时），正常流程同洗剂槽一样。7.4纯水流向纯水进口--NO.11槽--NO.10槽--NO.9槽—溢流排液八、设备参数8-1.清洗工件及洗篮8-1-1.名称:光学镜片8-1-2.材质：光学玻璃8-1-3.镜片夹具（清洗篮）外筐尺寸：230mm*300mm8-1-4.清洗篮载重量：额定载重10KgMax15Kg第1页8-2.设备要求8-2-1.设备附近2米范围内电源:380V±10%/50Hz三相四线最大清洗功率为25KW8-2-2.设备附近2米范围内自备市水:3/4″接口：流量300--500L/h8-2-3.设备附近2米范围内自备纯水设备1/2″接口：流量500---1000L/h8-2-4.设备附近有排水道2″以上：8-3.占地要求设备整机尺寸：约L7500XW1400XH2100（mm）整机共分5段，蒸馏槽为一段，第1至4槽为一段，第5至8槽为一段，第9至14槽为一段，第15、16IPA干燥槽为一段；配电柜放在第一槽左侧。主机占地尺寸：约L8000XW2000XH2200（mm）厂房高约：2.5米8-4.环境要求空气温度：5～40℃相对湿度：≤90%九、设备各部分配置9-1超声环保溶剂槽(第1、2、3槽)数量3个槽体结构有效内尺寸一槽：L300XW400XH220(mm)，二槽：L300XW400XH250(mm)，三槽：L300XW400XH280(mm)，材质进口SUS304板，δ2.0mm；结构◇此三槽与第四槽为连体槽，第三槽液满后向前溢流，最后由第一槽溢流口流至蒸馏加收槽。蒸馏回收后的溶剂补至第三槽。◇各槽底部皆设排液阀；第一槽与第二槽底部有球阀连通，◇第二、三槽液面有水封，第三槽设水进口，水满溢至第二槽，由二槽上部溢水口溢出。超声波系统位置震子粘于槽体底板，不用震板形式，底板镀铬后用不锈钢厚板通过螺钉锁在槽底，中间用铁氟龙板密封。再用0.8厚不锈钢盒围好锁住。超声震子震子数18只，...
