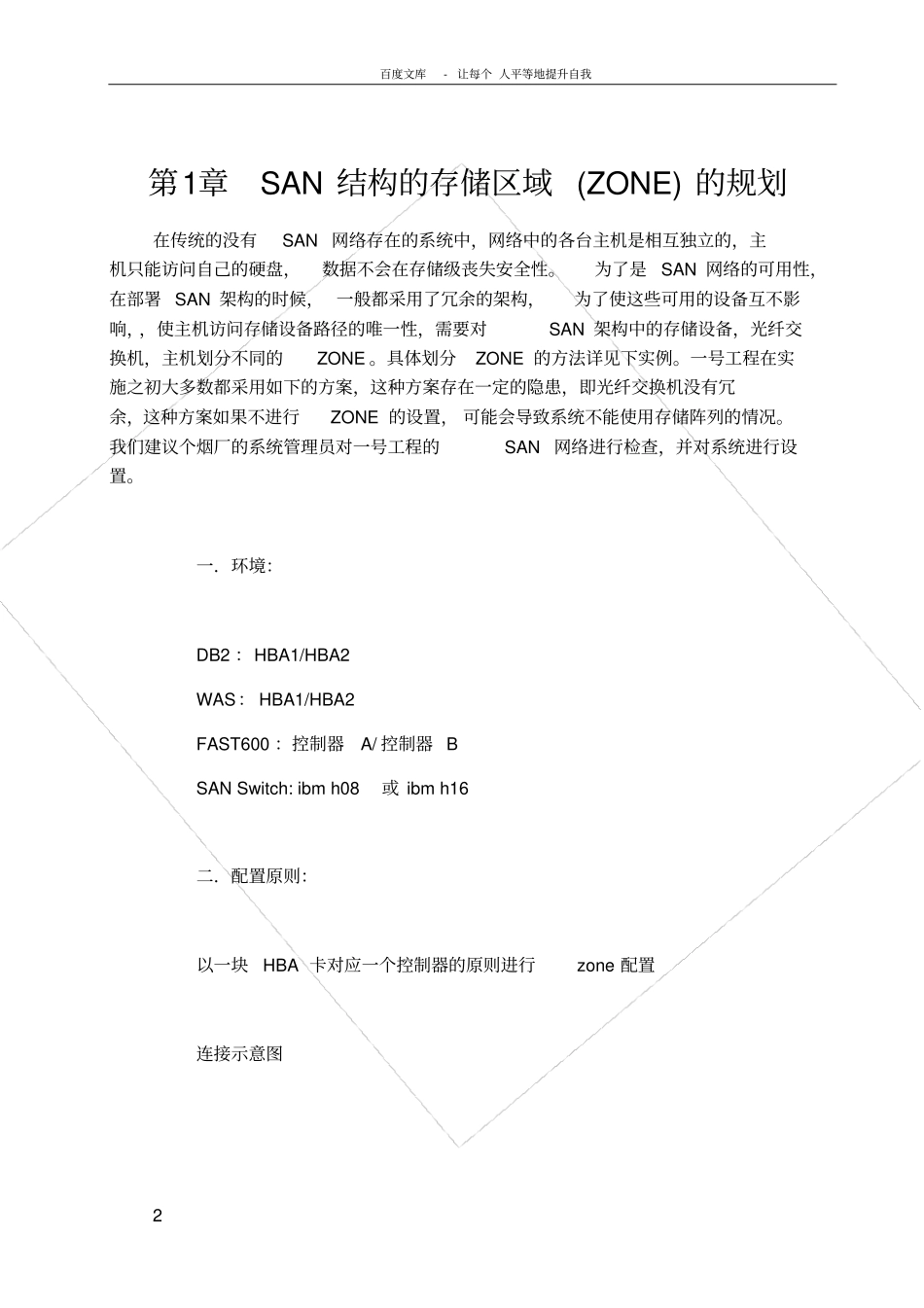

百度文库-让每个人平等地提升自我1光纤交换机配置详解目录第1章SAN结构的存储区域(ZONE)的规划................................................2第1章收集光纤交换机的配置信息..........................................................61.1总体信息..................................................................................................................................61.2Zone配置信息..........................................................................................................................6第2章网上参考文档..............................................................................72.1参考文档1................................................................................................................................72.2参考文档2................................................................................................................................82.3参考文档3..............................................................................................................................14百度文库-让每个人平等地提升自我2第1章SAN结构的存储区域(ZONE)的规划在传统的没有SAN网络存在的系统中，网络中的各台主机是相互独立的，主机只能访问自己的硬盘，数据不会在存储级丧失安全性。为了是SAN网络的可用性，在部署SAN架构的时候，一般都采用了冗余的架构，为了使这些可用的设备互不影响，，使主机访问存储设备路径的唯一性，需要对SAN架构中的存储设备，光纤交换机，主机划分不同的ZONE。具体划分ZONE的方法详见下实例。一号工程在实施之初大多数都采用如下的方案，这种方案存在一定的隐患，即光纤交换机没有冗余，这种方案如果不进行ZONE的设置，可能会导致系统不能使用存储阵列的情况。我们建议个烟厂的系统管理员对一号工程的SAN网络进行检查，并对系统进行设置。一．环境：DB2：HBA1/HBA2WAS：HBA1/HBA2FAST600：控制器A/控制器BSANSwitch:ibmh08或ibmh16二．配置原则：以一块HBA卡对应一个控制器的原则进行zone配置连接示意图百度文库-让每个人平等地提升自我3三．具体配置操作步骤和方法：1.用网线连接到交换机的管理口＃telnet用户名：admin密码：password2.查看交换机器端口连接＃switchshowAreaPortMediaSpeedState==============================00idN2OnlineF-Port10:00:00:00:c9:42:a0:44（DB2_HBA1）11idN2OnlineF-Port10:00:00:00:c9:45:b6:ea（DB2_HBA2）22idN2OnlineF-Port20:05:00:a0:b8:18:d2:0a（WAS_HBA1）33idN2OnlineF-Port20:04:00:a0:b8:18:d2:0a（WAS_HBA2）44idN4Online(控制器A)55idN4Online(控制器B)66idN4No_Light77idN4No_Light88--N4No_Module(NoPODLicense)Disabled百度文库-让每个人平等地提升自我43.划分zone输入以下命令zoneCreate"zone1","1,0;1,4"zoneCreate"zone2","1,1;1,5"zoneCreate"zone3","1,2;1,4"zoneCreate"zone4","1,3;1,5"cfgCreate"ibmp630","zone1;zone2;zone3;zone3"cfgEnable"ibmp630"cfgSave4.最后查看ZONE的划分做最后校验#zoneshowDefinedconfiguration:cfg:ibmp630zone1;zone1;zone1;zone1zone:zone11,0;1,4zone:zone21,1;1,5zone:zone31,2;1,4zone:zone41,3;1,5Effectiveconfiguration:cfg:ibmp630zone:zone11,01,4zone:zone21,1百度文库-让每个人平等地提升自我51,5zone:zone31,21,4zone:zone41,31,5百度文库-让每个人平等地提升自我6第1章收集光纤交换机的配置信息1.1总体信息＃switchshow例子1：例子2：1.2Zone配置信息＃zoneshow例子1：例子2：百度文库-让每个人平等地提升自我7第2章网上参考文档2.1参考文档1来源：在SAN的环境中，光纤交换机（FCSwitch）起着至关重要的作用，而FCSwitch的配置目前有GUI界面和CLI两种方式，GUI界面操作简单，但是花费时间较长，适合做较少配置时使用；CLI配置操作相对复杂，但是效率高，适合做大量配置时使用。下面就以Brocade的光纤交换机为例，做一个CLI配置的介绍，...
