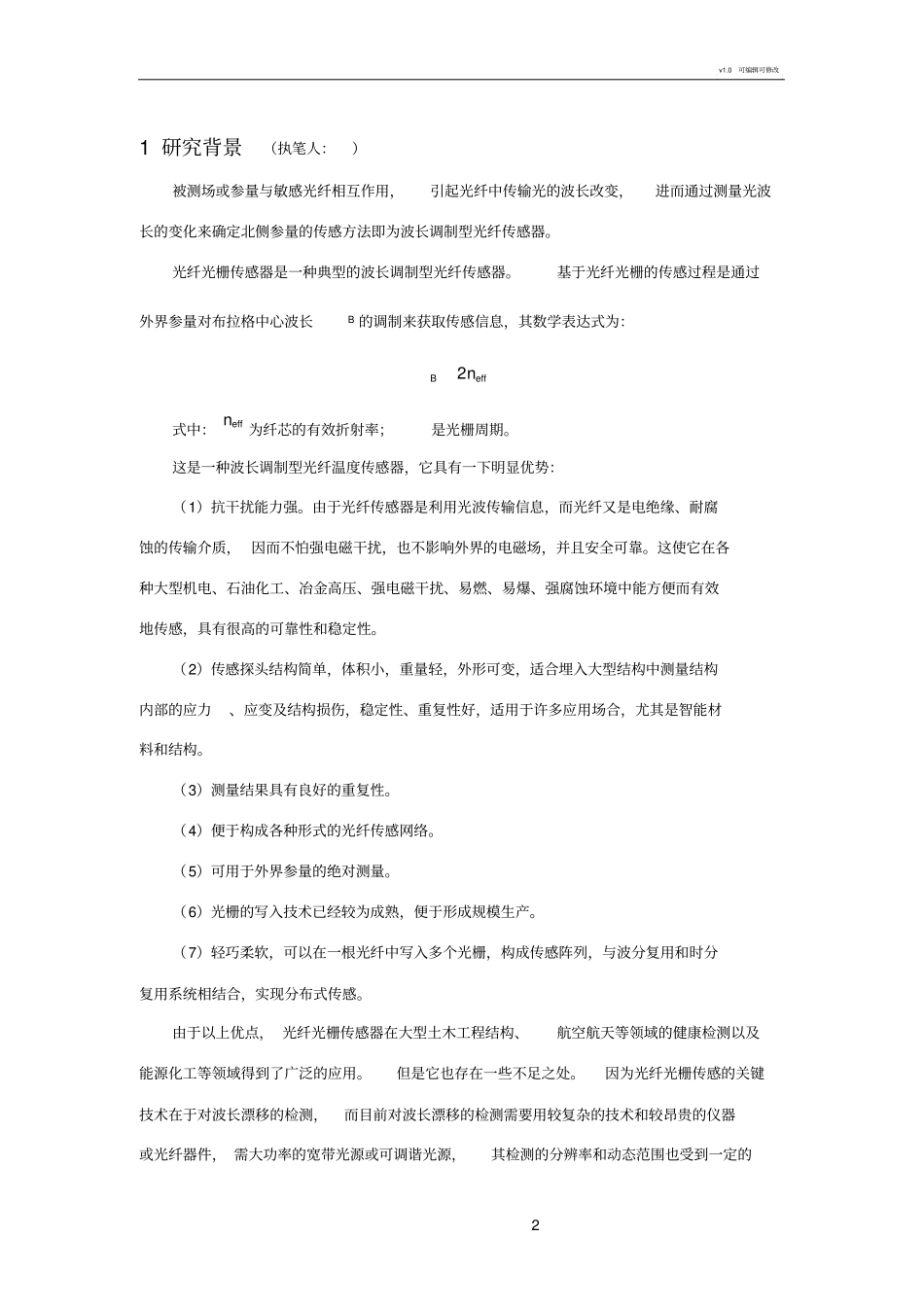

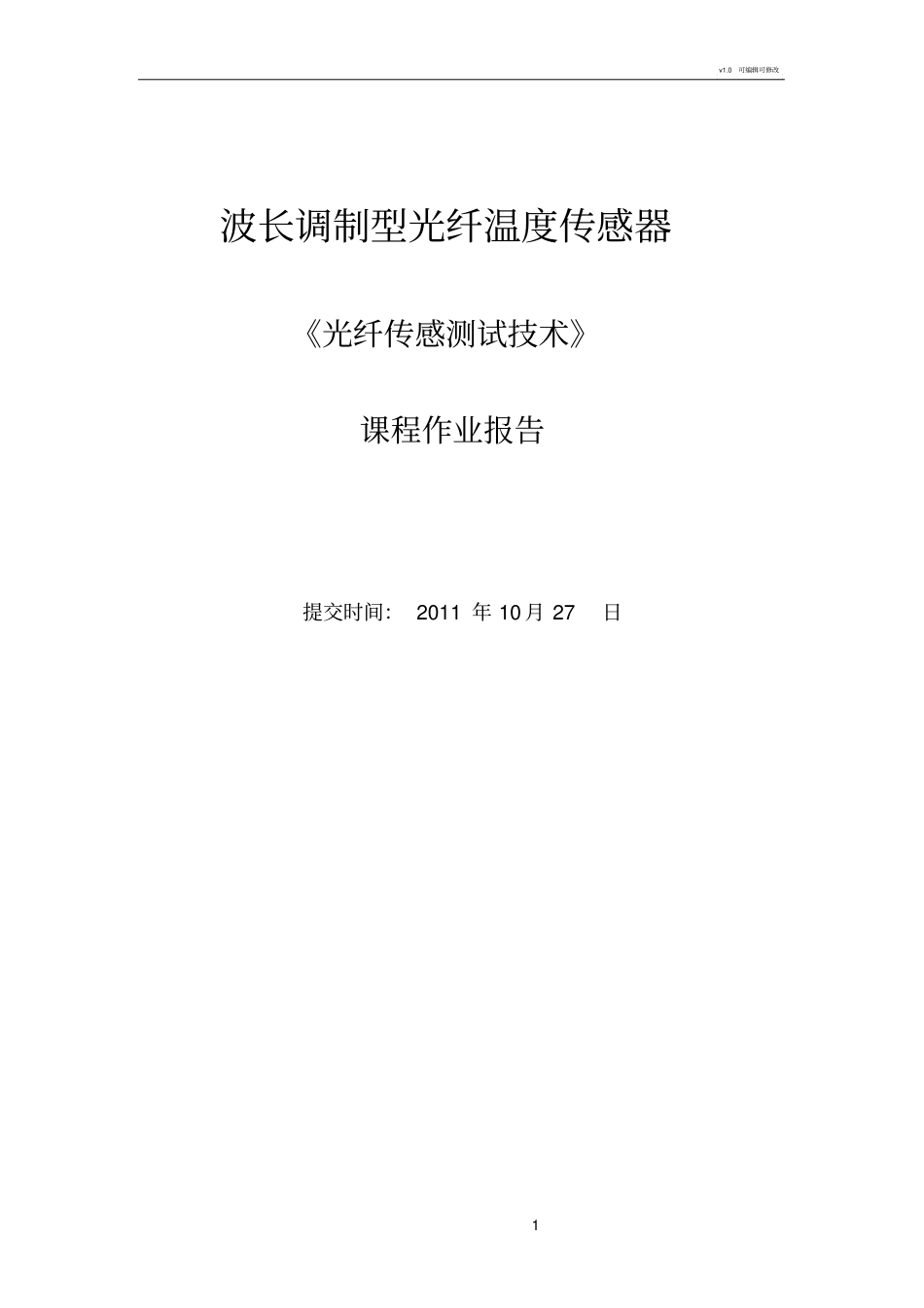

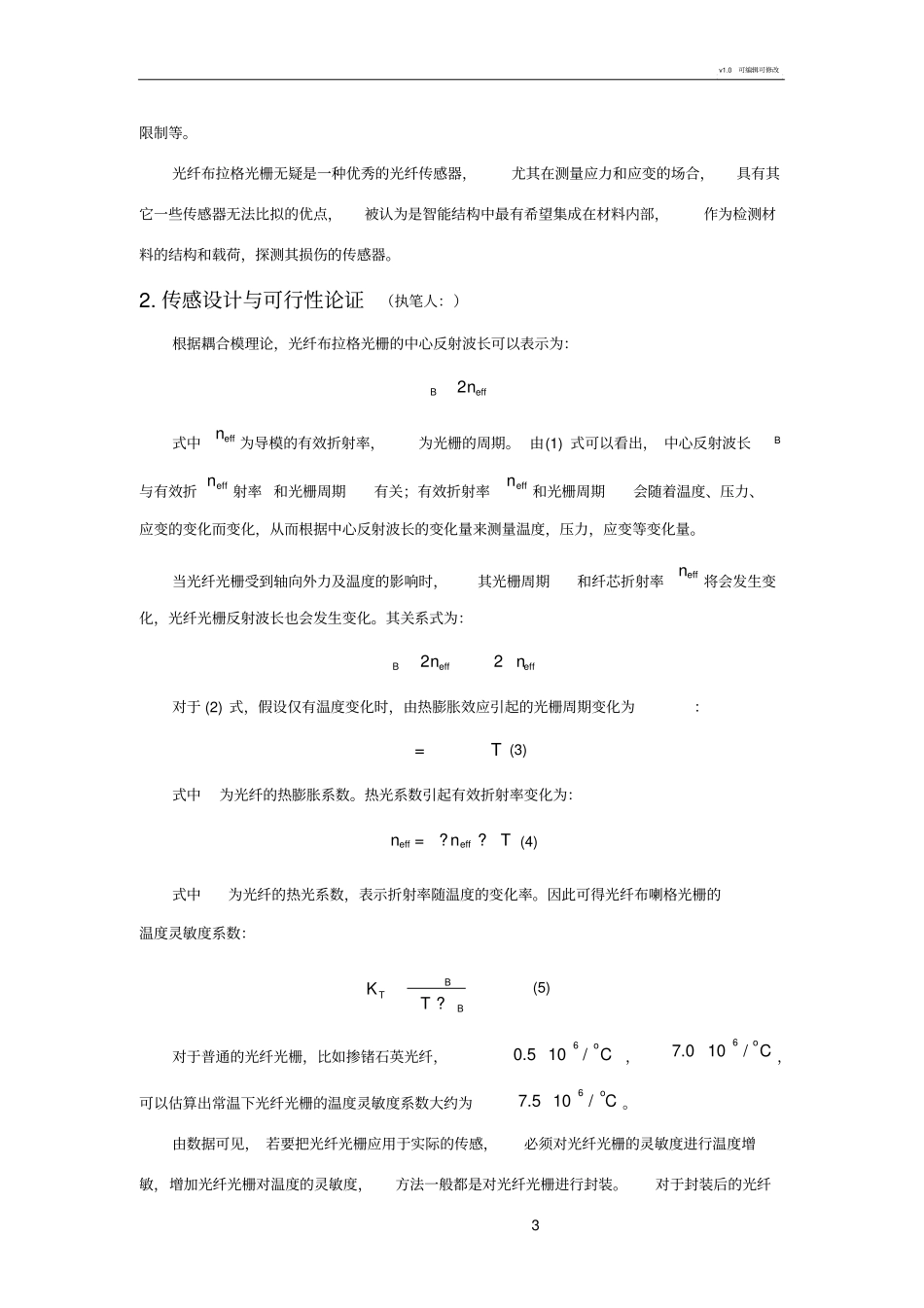

v1.0可编辑可修改1波长调制型光纤温度传感器《光纤传感测试技术》课程作业报告提交时间：2011年10月27日v1.0可编辑可修改21研究背景（执笔人：）被测场或参量与敏感光纤相互作用，引起光纤中传输光的波长改变，进而通过测量光波长的变化来确定北侧参量的传感方法即为波长调制型光纤传感器。光纤光栅传感器是一种典型的波长调制型光纤传感器。基于光纤光栅的传感过程是通过外界参量对布拉格中心波长B的调制来获取传感信息，其数学表达式为：2Beffn式中：effn为纤芯的有效折射率；是光栅周期。这是一种波长调制型光纤温度传感器，它具有一下明显优势：（1）抗干扰能力强。由于光纤传感器是利用光波传输信息，而光纤又是电绝缘、耐腐蚀的传输介质，因而不怕强电磁干扰，也不影响外界的电磁场，并且安全可靠。这使它在各种大型机电、石油化工、冶金高压、强电磁干扰、易燃、易爆、强腐蚀环境中能方便而有效地传感，具有很高的可靠性和稳定性。（2）传感探头结构简单，体积小，重量轻，外形可变，适合埋入大型结构中测量结构内部的应力、应变及结构损伤，稳定性、重复性好，适用于许多应用场合，尤其是智能材料和结构。（3）测量结果具有良好的重复性。（4）便于构成各种形式的光纤传感网络。（5）可用于外界参量的绝对测量。（6）光栅的写入技术已经较为成熟，便于形成规模生产。（7）轻巧柔软，可以在一根光纤中写入多个光栅，构成传感阵列，与波分复用和时分复用系统相结合，实现分布式传感。由于以上优点，光纤光栅传感器在大型土木工程结构、航空航天等领域的健康检测以及能源化工等领域得到了广泛的应用。但是它也存在一些不足之处。因为光纤光栅传感的关键技术在于对波长漂移的检测，而目前对波长漂移的检测需要用较复杂的技术和较昂贵的仪器或光纤器件，需大功率的宽带光源或可调谐光源，其检测的分辨率和动态范围也受到一定的v1.0可编辑可修改3限制等。光纤布拉格光栅无疑是一种优秀的光纤传感器，尤其在测量应力和应变的场合，具有其它一些传感器无法比拟的优点，被认为是智能结构中最有希望集成在材料内部，作为检测材料的结构和载荷，探测其损伤的传感器。2.传感设计与可行性论证（执笔人：）根据耦合模理论，光纤布拉格光栅的中心反射波长可以表示为：2Beffn式中effn为导模的有效折射率，为光栅的周期。由(1)式可以看出，中心反射波长B与有效折effn射率和光栅周期有关；有效折射率effn和光栅周期会随着温度、压力、应变的变化而变化，从而根据中心反射波长的变化量来测量温度，压力，应变等变化量。当光纤光栅受到轴向外力及温度的影响时，其光栅周期和纤芯折射率effn将会发生变化，光纤光栅反射波长也会发生变化。其关系式为：22Beffeffnn对于(2)式，假设仅有温度变化时，由热膨胀效应引起的光栅周期变化为：=T(3)式中为光纤的热膨胀系数。热光系数引起有效折射率变化为：=effeffnnT??(4)式中为光纤的热光系数，表示折射率随温度的变化率。因此可得光纤布喇格光栅的温度灵敏度系数：BTBKT?(5)对于普通的光纤光栅，比如掺锗石英光纤，60.510/oC，67.010/oC，可以估算出常温下光纤光栅的温度灵敏度系数大约为67.510/oC。由数据可见，若要把光纤光栅应用于实际的传感，必须对光纤光栅的灵敏度进行温度增敏，增加光纤光栅对温度的灵敏度，方法一般都是对光纤光栅进行封装。对于封装后的光纤v1.0可编辑可修改4光栅传感器，其温度灵敏度系数为：(1)()BTesBKPT?设计高灵敏温度光纤光栅传感器，常用方法是采用热膨胀系数大的材料封装光纤光栅。常用的材料是热膨胀系数大的金属材料，聚合物材料，合金材料等。常用的封装方式有：选用热膨胀系数较大的金属材料对光纤光栅进行贴片封装和把光纤光栅以嵌入式的方法封装在热膨胀系数较大的聚合物材料中等。3.传感器解调系统设计（执笔人：）解调方案影响到整个传感系统的精度、分辨率的参数。现今常见的实现对波长编码的解调方法包括：可调激光器解调方案、可调滤波解调方案、边缘滤波解调方案和干涉仪解调方案等。其中利用可调滤波器和干涉仪来实现解调是目前最重要也是应用最广泛的两种方法。干涉仪解调基本方法是：把从传感FBG反射的...
