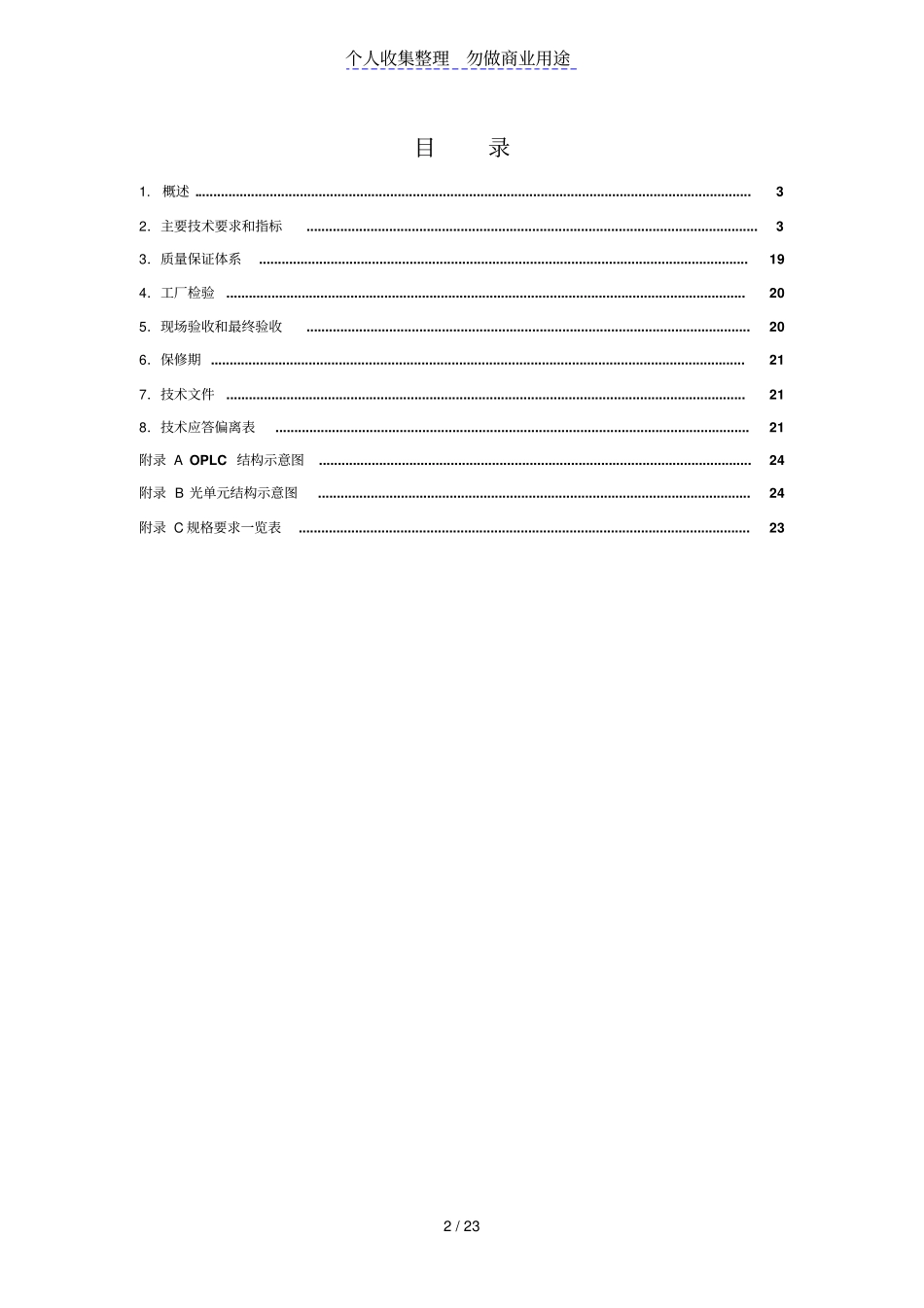

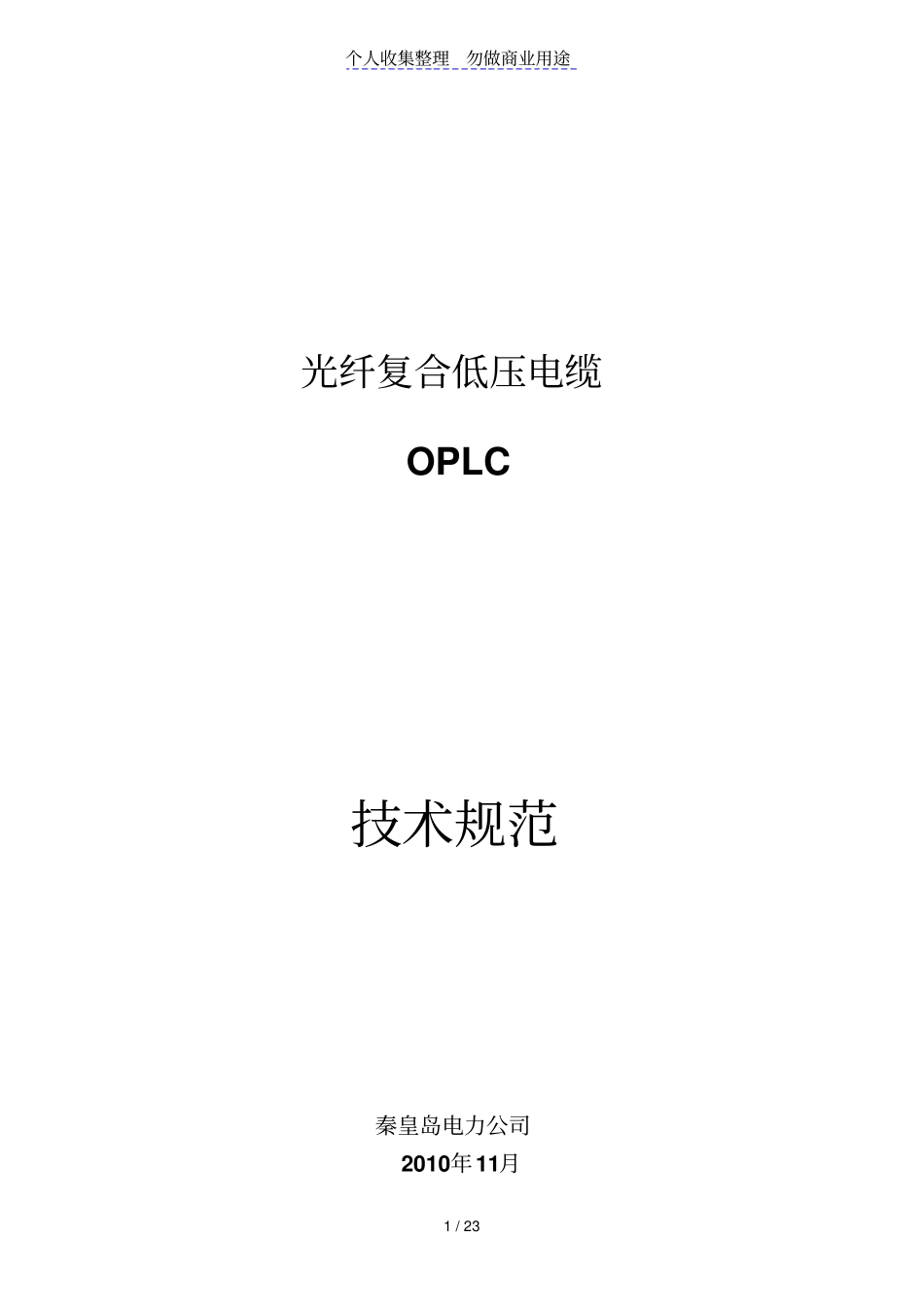

个人收集整理勿做商业用途1/23光纤复合低压电缆OPLC技术规范秦皇岛电力公司2010年11月个人收集整理勿做商业用途2/23目录1.概述....................................................................................................................................................32．主要技术要求和指标........................................................................................................................33．质量保证体系..................................................................................................................................194．工厂检验..........................................................................................................................................205．现场验收和最终验收......................................................................................................................206．保修期..............................................................................................................................................217．技术文件..........................................................................................................................................218．技术应答偏离表..............................................................................................................................21附录AOPLC结构示意图...................................................................................................................24附录B光单元结构示意图...................................................................................................................24附录C规格要求一览表........................................................................................................................23个人收集整理勿做商业用途3/231.概述1定义1.1光纤复合低压电缆OpticalFiberCompositeLow-voltageCable（OPLC）是一种将光单元复合在低压电力电缆内，具有电力传输和光通信传输能力的电缆，适用于额定电压0.6/1kV及以下电压等级。1.2光单元opticalcableunit是由光纤和非金属保护材料构成的部件。1.3有关试验的术语和定义1.3.1例行试验routinetests（简称R）由制造方在成品电缆的所有制造长度上进行的试验，以检验所有电缆是否符合规定的要求。1.3.2抽样试验sampletests(简称S）由制造方进行，按规定的频度在成品电缆试样上，或在取自成品电缆的某些部件上进行的试验，以检验电缆是否符合规定要求。1.3.3型式试验typetests(简称T）按一般商业原则对本标准所包含的一种类型电缆在供货之前所进行的试验，以证明电缆具有能满足预期使用条件的良好性能。该试验的特点是:除非电缆材料或设计或制造工艺的改变可能改变电缆的特性，试验做过以后就不需要重做。1.4额定电压OPLC的额定电压Ｕ0/Ｕ（Ｕm)为0.6/1（1.2）kV。在OPLC的电压表示Ｕ0/Ｕ（Ｕm)中：Ｕ0：OPLC设计用的导体对地或金属屏蔽之间的额定工频电压；Ｕ：OPLC设计用的导体间的额定工频电压；Ｕm：设备可承受的“最高系统电压”的最大值（见GB/T156）。1.5结构与命名1.5.1OPLC结构主要由光单元、导体、绝缘层、可能存在的填充物、可能存在的铠装层和护层等部分组成。典型结构示意图参见附录A。1.5.2命名本标准的产品命名应符合GB/T12706.1、GB/T19666和YD/T908中的相关规定。OPLC的型号由产品系列代号、功能代号、电单元结构特征及规格和光单元结构特征及规格组成。OPLC型号组成参见图1。图1OPLC型号组成1.5.3型号1.5.3.1系列代号光纤复合低压电缆⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯OPLC1.5.3.2功能代号（如有特殊要求时）燃烧特性代号应按GB/T19666命名。防白蚁⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯FB防鼠⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...
