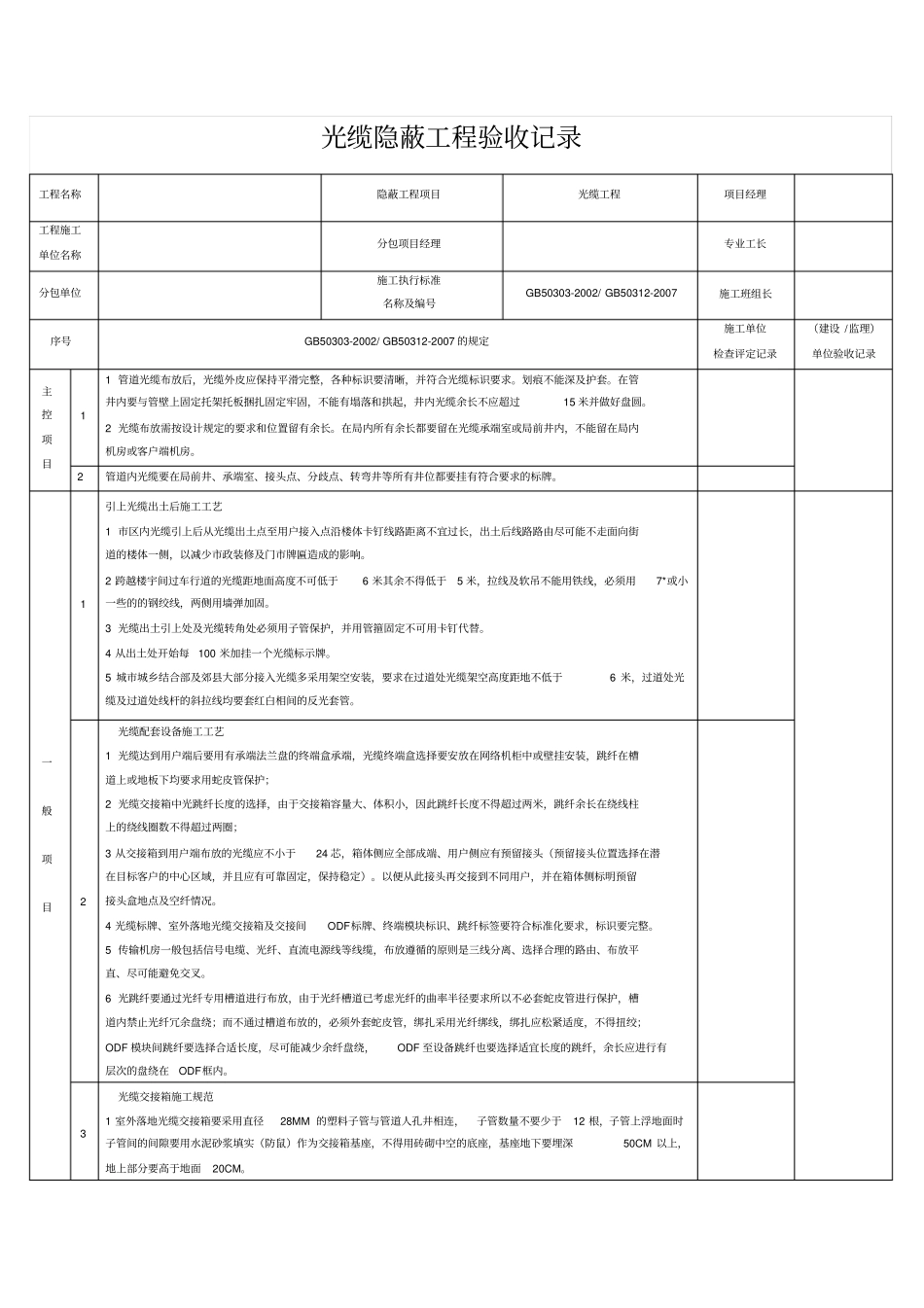

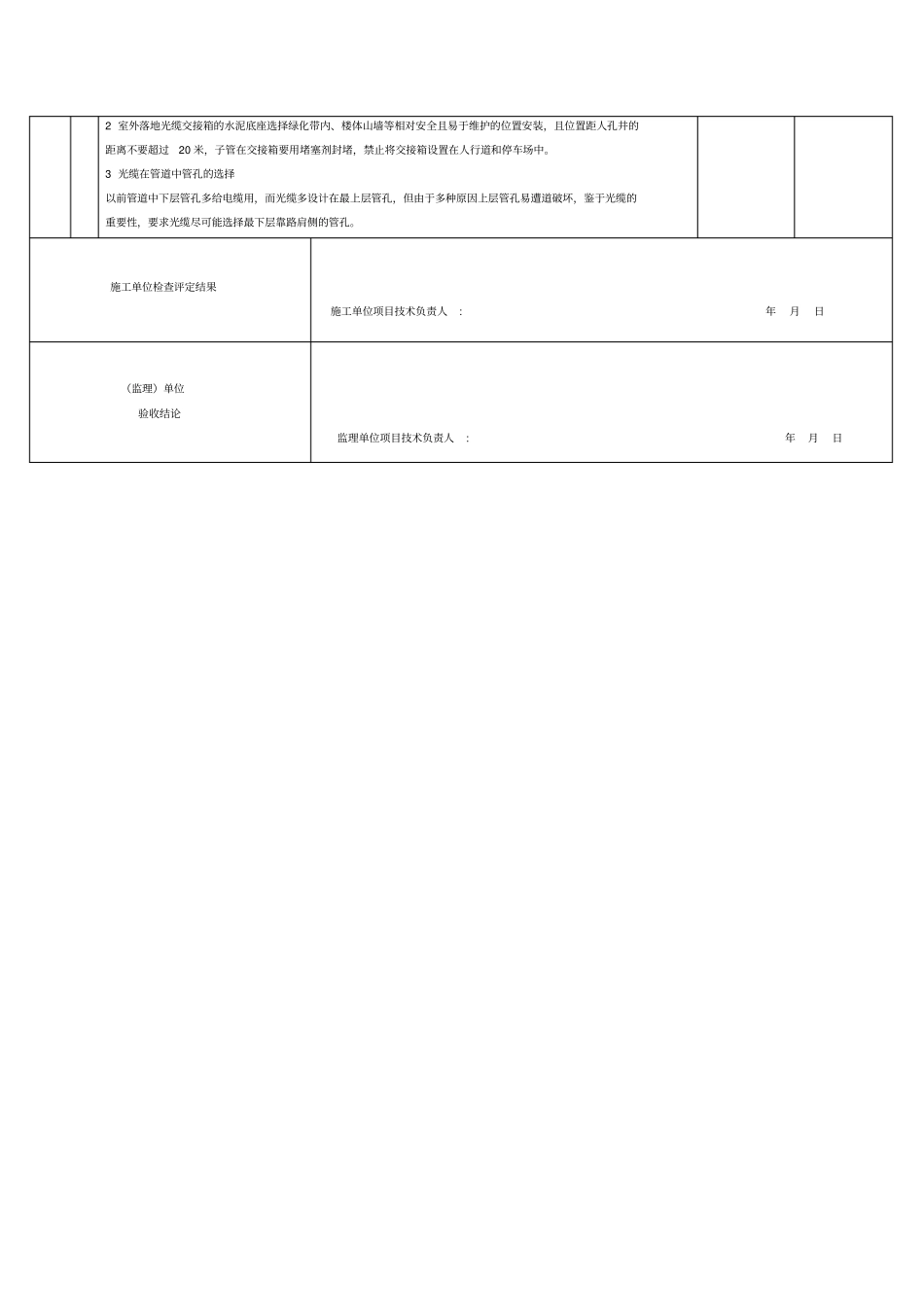

光缆隐蔽工程验收记录工程名称隐蔽工程项目光缆工程项目经理工程施工单位名称分包项目经理专业工长分包单位施工执行标准名称及编号GB50303-2002/GB50312-2007施工班组长序号GB50303-2002/GB50312-2007的规定施工单位检查评定记录（建设/监理）单位验收记录主控项目11管道光缆布放后，光缆外皮应保持平滑完整，各种标识要清晰，并符合光缆标识要求。划痕不能深及护套。在管井内要与管壁上固定托架托板捆扎固定牢固，不能有塌落和拱起，井内光缆余长不应超过15米并做好盘圆。2光缆布放需按设计规定的要求和位置留有余长。在局内所有余长都要留在光缆承端室或局前井内，不能留在局内机房或客户端机房。2管道内光缆要在局前井、承端室、接头点、分歧点、转弯井等所有井位都要挂有符合要求的标牌。一般项目1引上光缆出土后施工工艺1市区内光缆引上后从光缆出土点至用户接入点沿楼体卡钉线路距离不宜过长，出土后线路路由尽可能不走面向街道的楼体一侧，以减少市政装修及门市牌匾造成的影响。2跨越楼宇间过车行道的光缆距地面高度不可低于6米其余不得低于5米，拉线及软吊不能用铁线，必须用7*或小一些的的钢绞线，两侧用墙弹加固。3光缆出土引上处及光缆转角处必须用子管保护，并用管箍固定不可用卡钉代替。4从出土处开始每100米加挂一个光缆标示牌。5城市城乡结合部及郊县大部分接入光缆多采用架空安装，要求在过道处光缆架空高度距地不低于6米，过道处光缆及过道处线杆的斜拉线均要套红白相间的反光套管。2光缆配套设备施工工艺1光缆达到用户端后要用有承端法兰盘的终端盒承端，光缆终端盒选择要安放在网络机柜中或壁挂安装，跳纤在槽道上或地板下均要求用蛇皮管保护；2光缆交接箱中光跳纤长度的选择，由于交接箱容量大、体积小，因此跳纤长度不得超过两米，跳纤余长在绕线柱上的绕线圈数不得超过两圈；3从交接箱到用户端布放的光缆应不小于24芯，箱体侧应全部成端、用户侧应有预留接头（预留接头位置选择在潜在目标客户的中心区域，并且应有可靠固定，保持稳定）。以便从此接头再交接到不同用户，并在箱体侧标明预留接头盒地点及空纤情况。4光缆标牌、室外落地光缆交接箱及交接间ODF标牌、终端模块标识、跳纤标签要符合标准化要求，标识要完整。5传输机房一般包括信号电缆、光纤、直流电源线等线缆，布放遵循的原则是三线分离、选择合理的路由、布放平直、尽可能避免交叉。6光跳纤要通过光纤专用槽道进行布放，由于光纤槽道已考虑光纤的曲率半径要求所以不必套蛇皮管进行保护，槽道内禁止光纤冗余盘绕；而不通过槽道布放的，必须外套蛇皮管，绑扎采用光纤绑线，绑扎应松紧适度，不得扭绞；ODF模块间跳纤要选择合适长度，尽可能减少余纤盘绕，ODF至设备跳纤也要选择适宜长度的跳纤，余长应进行有层次的盘绕在ODF框内。3光缆交接箱施工规范1室外落地光缆交接箱要采用直径28MM的塑料子管与管道人孔井相连，子管数量不要少于12根，子管上浮地面时子管间的间隙要用水泥砂浆填实（防鼠）作为交接箱基座，不得用砖砌中空的底座，基座地下要埋深50CM以上，地上部分要高于地面20CM。2室外落地光缆交接箱的水泥底座选择绿化带内、楼体山墙等相对安全且易于维护的位置安装，且位置距人孔井的距离不要超过20米，子管在交接箱要用堵塞剂封堵，禁止将交接箱设置在人行道和停车场中。3光缆在管道中管孔的选择以前管道中下层管孔多给电缆用，而光缆多设计在最上层管孔，但由于多种原因上层管孔易遭道破坏，鉴于光缆的重要性，要求光缆尽可能选择最下层靠路肩侧的管孔。施工单位检查评定结果施工单位项目技术负责人:年月日（监理）单位验收结论监理单位项目技术负责人:年月日
