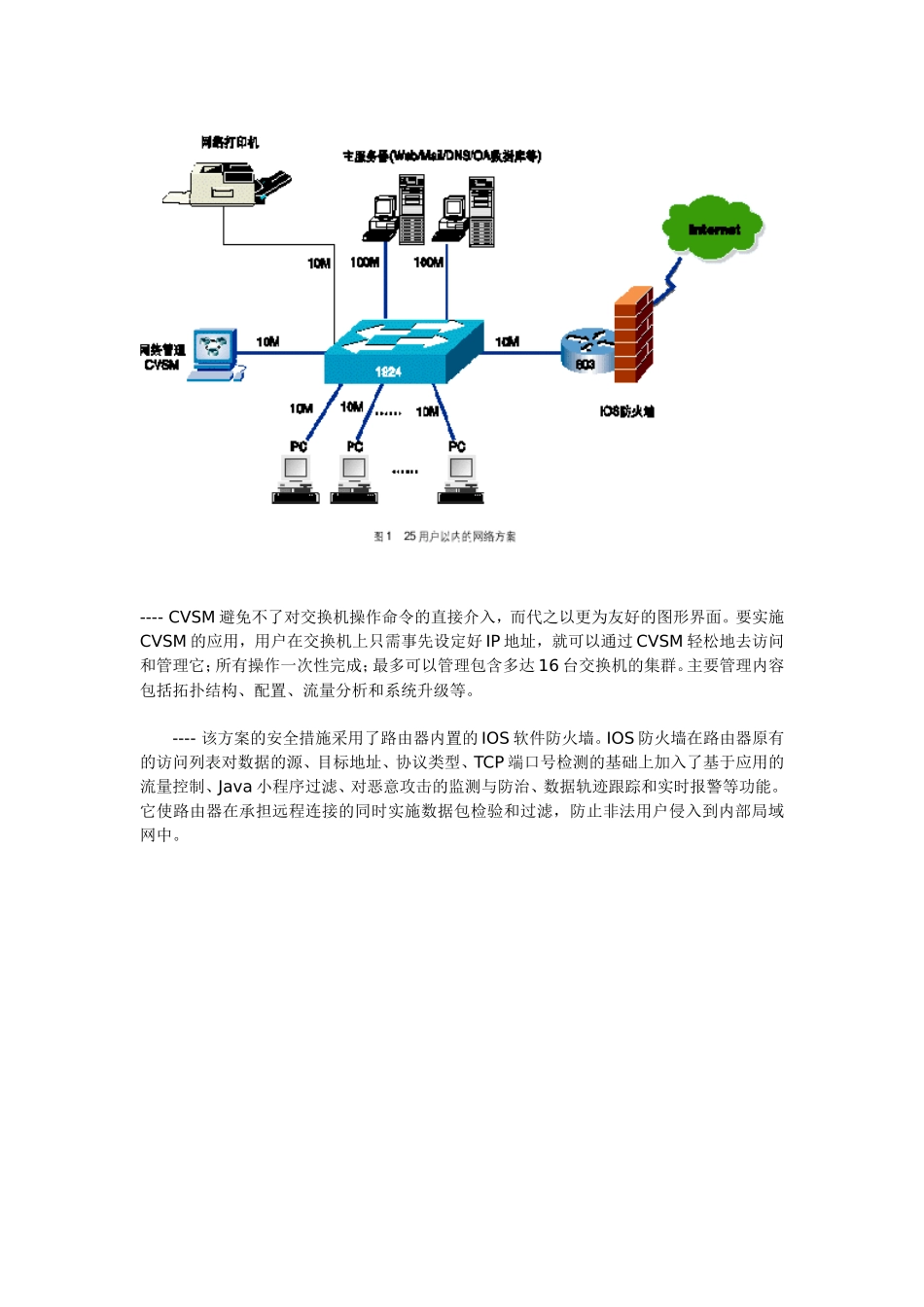

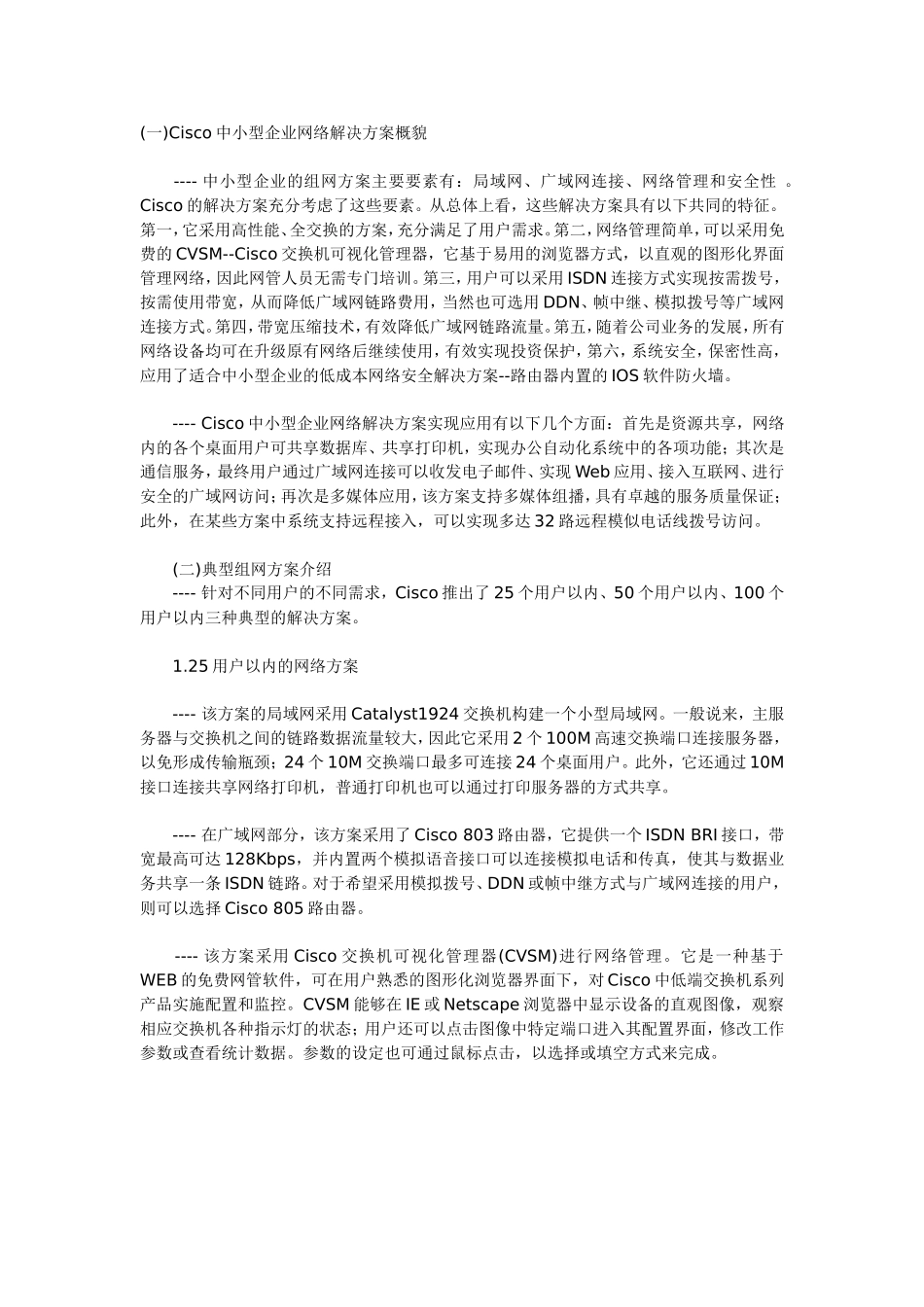

(一)Cisco中小型企业网络解决方案概貌----中小型企业的组网方案主要要素有：局域网、广域网连接、网络管理和安全性。Cisco的解决方案充分考虑了这些要素。从总体上看，这些解决方案具有以下共同的特征。第一，它采用高性能、全交换的方案，充分满足了用户需求。第二，网络管理简单，可以采用免费的CVSM--Cisco交换机可视化管理器，它基于易用的浏览器方式，以直观的图形化界面管理网络，因此网管人员无需专门培训。第三，用户可以采用ISDN连接方式实现按需拨号，按需使用带宽，从而降低广域网链路费用，当然也可选用DDN、帧中继、模拟拨号等广域网连接方式。第四，带宽压缩技术，有效降低广域网链路流量。第五，随着公司业务的发展，所有网络设备均可在升级原有网络后继续使用，有效实现投资保护，第六，系统安全，保密性高，应用了适合中小型企业的低成本网络安全解决方案--路由器内置的IOS软件防火墙。----Cisco中小型企业网络解决方案实现应用有以下几个方面：首先是资源共享，网络内的各个桌面用户可共享数据库、共享打印机，实现办公自动化系统中的各项功能；其次是通信服务，最终用户通过广域网连接可以收发电子邮件、实现Web应用、接入互联网、进行安全的广域网访问；再次是多媒体应用，该方案支持多媒体组播，具有卓越的服务质量保证；此外，在某些方案中系统支持远程接入，可以实现多达32路远程模似电话线拨号访问。(二)典型组网方案介绍----针对不同用户的不同需求，Cisco推出了25个用户以内、50个用户以内、100个用户以内三种典型的解决方案。1.25用户以内的网络方案----该方案的局域网采用Catalyst1924交换机构建一个小型局域网。一般说来，主服务器与交换机之间的链路数据流量较大，因此它采用2个100M高速交换端口连接服务器，以免形成传输瓶颈；24个10M交换端口最多可连接24个桌面用户。此外，它还通过10M接口连接共享网络打印机，普通打印机也可以通过打印服务器的方式共享。----在广域网部分，该方案采用了Cisco803路由器，它提供一个ISDNBRI接口，带宽最高可达128Kbps，并内置两个模拟语音接口可以连接模拟电话和传真，使其与数据业务共享一条ISDN链路。对于希望采用模拟拨号、DDN或帧中继方式与广域网连接的用户，则可以选择Cisco805路由器。----该方案采用Cisco交换机可视化管理器(CVSM)进行网络管理。它是一种基于WEB的免费网管软件，可在用户熟悉的图形化浏览器界面下，对Cisco中低端交换机系列产品实施配置和监控。CVSM能够在IE或Netscape浏览器中显示设备的直观图像，观察相应交换机各种指示灯的状态；用户还可以点击图像中特定端口进入其配置界面，修改工作参数或查看统计数据。参数的设定也可通过鼠标点击，以选择或填空方式来完成。----CVSM避免不了对交换机操作命令的直接介入，而代之以更为友好的图形界面。要实施CVSM的应用，用户在交换机上只需事先设定好IP地址，就可以通过CVSM轻松地去访问和管理它；所有操作一次性完成；最多可以管理包含多达16台交换机的集群。主要管理内容包括拓扑结构、配置、流量分析和系统升级等。----该方案的安全措施采用了路由器内置的IOS软件防火墙。IOS防火墙在路由器原有的访问列表对数据的源、目标地址、协议类型、TCP端口号检测的基础上加入了基于应用的流量控制、Java小程序过滤、对恶意攻击的监测与防治、数据轨迹跟踪和实时报警等功能。它使路由器在承担远程连接的同时实施数据包检验和过滤，防止非法用户侵入到内部局域网中。2.50用户以内的网络方案----50用户以内的网络可以分为两种，一种是采用10M交换端口连接桌面用户；另一种则是采用10/100M自适应交换端口连接桌面用户。这两种情况分别采用了不同的交换机。----(1)采用10M交换端口连接桌面用户的网络方案----这一方案采用了两台Catalyst1924交换机，每台交换机的2个100M高速交换端口中的一个连接服务器，另一个则实现交换机之间的互联。两台交换机共48个10M交换端口连接相对分散的桌面用户。----该方案采用1720模块化路由器实现与广域网连接。它可扩展多至5个广域网接口，可使用ISDN链路(带宽最高128Kbps)或DDN、帧中继(带宽最高2Mbps)等。----(2)采用10/1...
