全厂电缆防火设施改造改造方案VIP免费

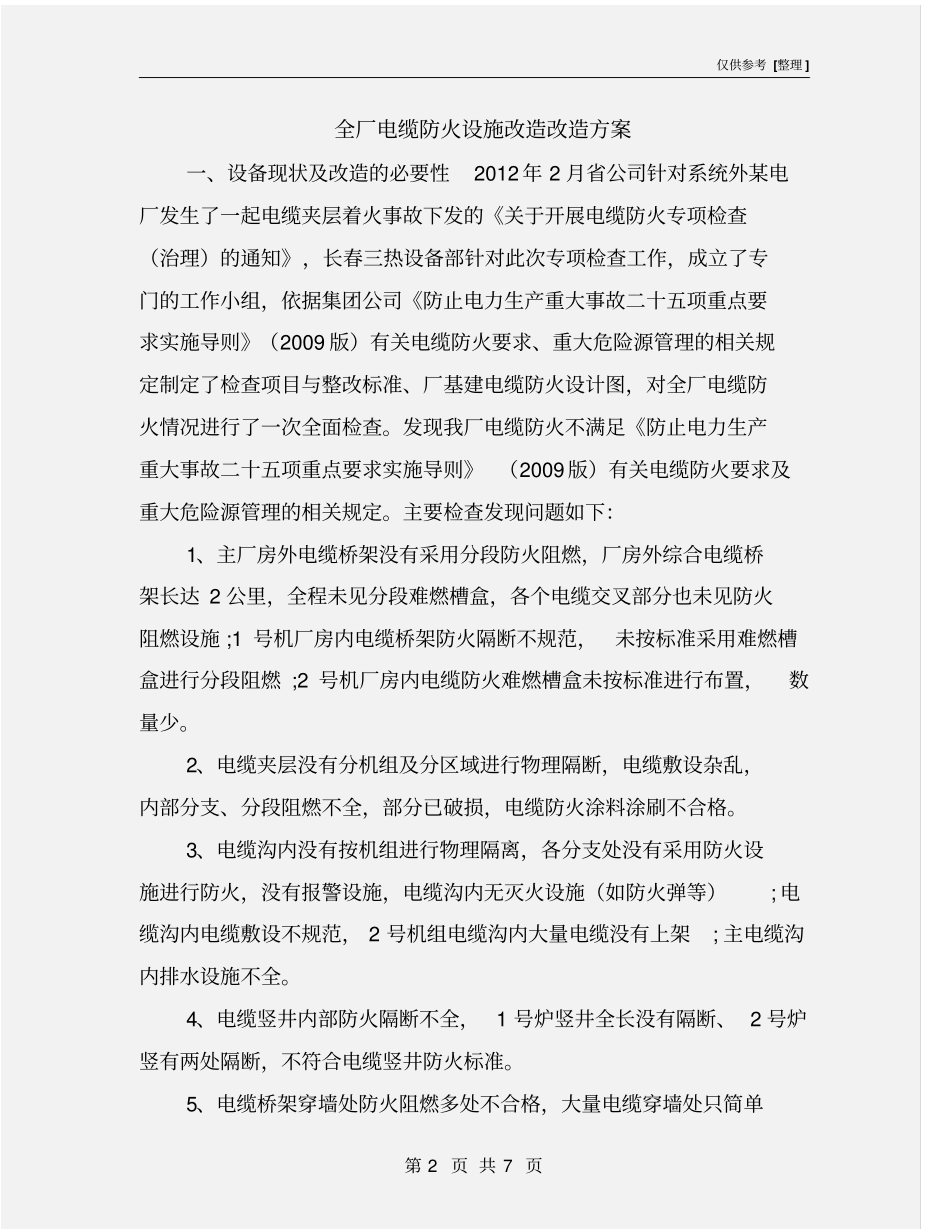

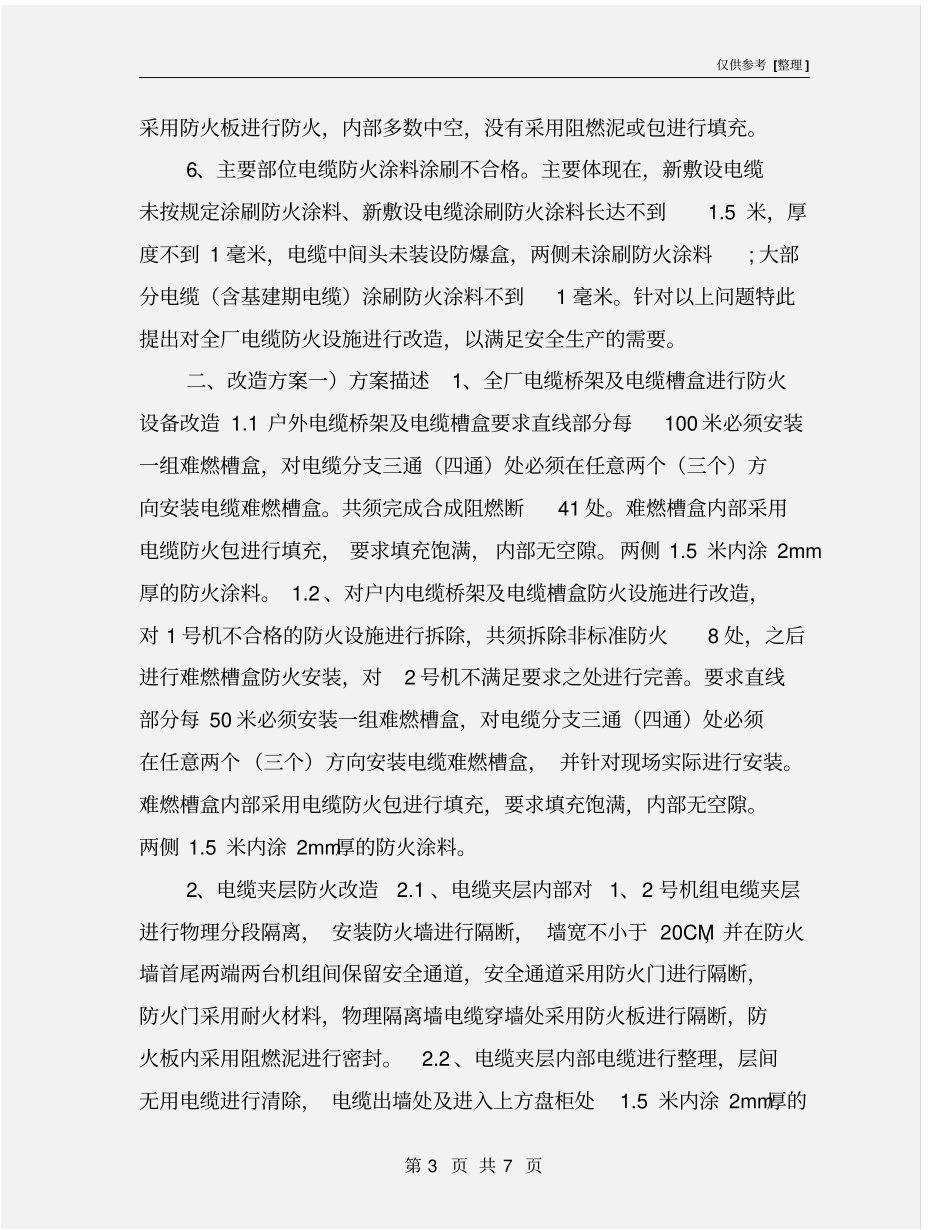

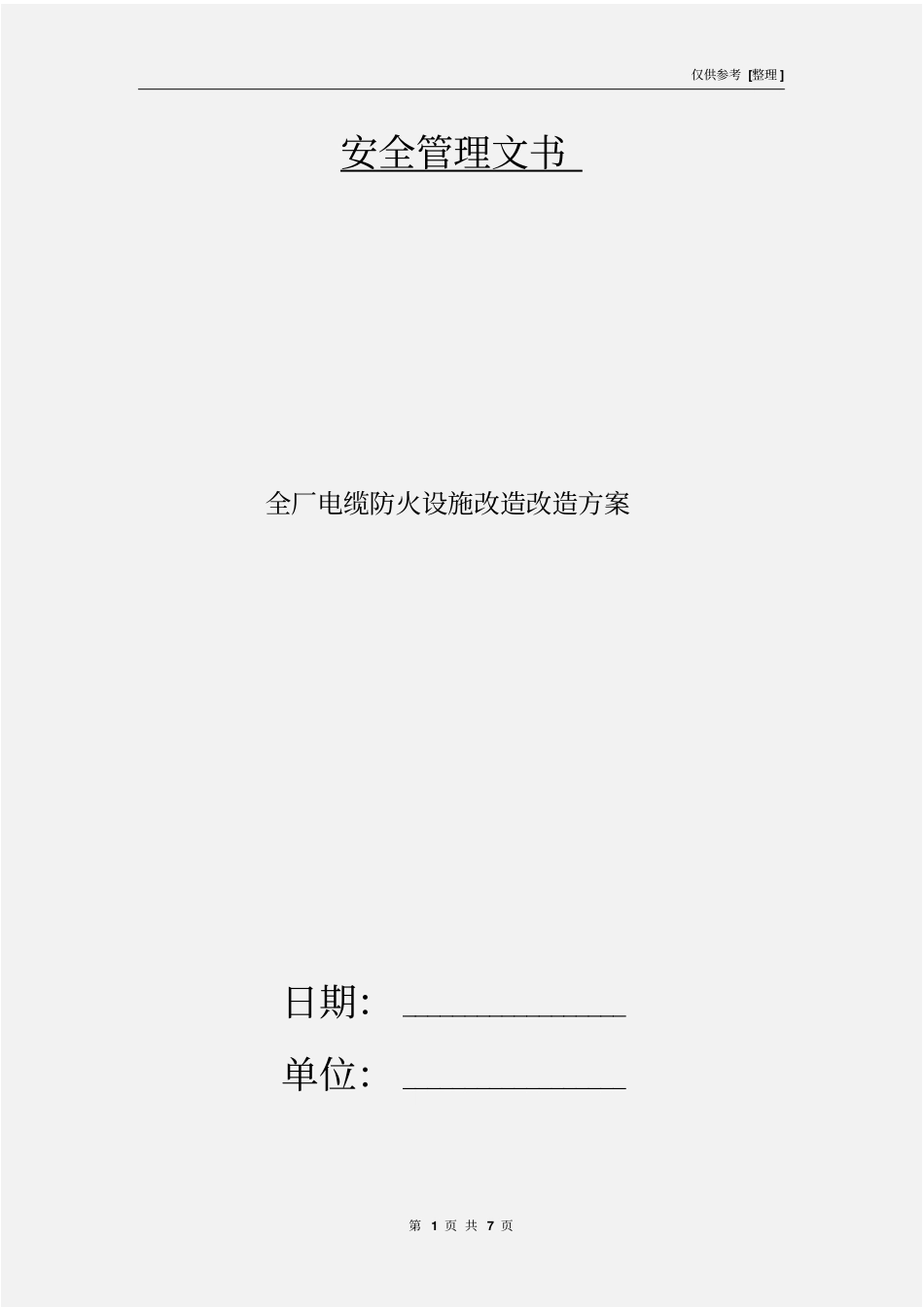

仅供参考[整理]第1页共7页安全管理文书全厂电缆防火设施改造改造方案日期：__________________单位：__________________仅供参考[整理]第2页共7页全厂电缆防火设施改造改造方案一、设备现状及改造的必要性2012年2月省公司针对系统外某电厂发生了一起电缆夹层着火事故下发的《关于开展电缆防火专项检查（治理）的通知》，长春三热设备部针对此次专项检查工作，成立了专门的工作小组，依据集团公司《防止电力生产重大事故二十五项重点要求实施导则》（2009版）有关电缆防火要求、重大危险源管理的相关规定制定了检查项目与整改标准、厂基建电缆防火设计图，对全厂电缆防火情况进行了一次全面检查。发现我厂电缆防火不满足《防止电力生产重大事故二十五项重点要求实施导则》（2009版）有关电缆防火要求及重大危险源管理的相关规定。主要检查发现问题如下：1、主厂房外电缆桥架没有采用分段防火阻燃，厂房外综合电缆桥架长达2公里，全程未见分段难燃槽盒，各个电缆交叉部分也未见防火阻燃设施;1号机厂房内电缆桥架防火隔断不规范，未按标准采用难燃槽盒进行分段阻燃;2号机厂房内电缆防火难燃槽盒未按标准进行布置，数量少。2、电缆夹层没有分机组及分区域进行物理隔断，电缆敷设杂乱，内部分支、分段阻燃不全，部分已破损，电缆防火涂料涂刷不合格。3、电缆沟内没有按机组进行物理隔离，各分支处没有采用防火设施进行防火，没有报警设施，电缆沟内无灭火设施（如防火弹等）;电缆沟内电缆敷设不规范，2号机组电缆沟内大量电缆没有上架;主电缆沟内排水设施不全。4、电缆竖井内部防火隔断不全，1号炉竖井全长没有隔断、2号炉竖有两处隔断，不符合电缆竖井防火标准。5、电缆桥架穿墙处防火阻燃多处不合格，大量电缆穿墙处只简单仅供参考[整理]第3页共7页采用防火板进行防火，内部多数中空，没有采用阻燃泥或包进行填充。6、主要部位电缆防火涂料涂刷不合格。主要体现在，新敷设电缆未按规定涂刷防火涂料、新敷设电缆涂刷防火涂料长达不到1.5米，厚度不到1毫米，电缆中间头未装设防爆盒，两侧未涂刷防火涂料;大部分电缆（含基建期电缆）涂刷防火涂料不到1毫米。针对以上问题特此提出对全厂电缆防火设施进行改造，以满足安全生产的需要。二、改造方案一）方案描述1、全厂电缆桥架及电缆槽盒进行防火设备改造1.1户外电缆桥架及电缆槽盒要求直线部分每100米必须安装一组难燃槽盒，对电缆分支三通（四通）处必须在任意两个（三个）方向安装电缆难燃槽盒。共须完成合成阻燃断41处。难燃槽盒内部采用电缆防火包进行填充，要求填充饱满，内部无空隙。两侧1.5米内涂2mm厚的防火涂料。1.2、对户内电缆桥架及电缆槽盒防火设施进行改造，对1号机不合格的防火设施进行拆除，共须拆除非标准防火8处，之后进行难燃槽盒防火安装，对2号机不满足要求之处进行完善。要求直线部分每50米必须安装一组难燃槽盒，对电缆分支三通（四通）处必须在任意两个（三个）方向安装电缆难燃槽盒，并针对现场实际进行安装。难燃槽盒内部采用电缆防火包进行填充，要求填充饱满，内部无空隙。两侧1.5米内涂2mm厚的防火涂料。2、电缆夹层防火改造2.1、电缆夹层内部对1、2号机组电缆夹层进行物理分段隔离，安装防火墙进行隔断，墙宽不小于20CM，并在防火墙首尾两端两台机组间保留安全通道，安全通道采用防火门进行隔断，防火门采用耐火材料，物理隔离墙电缆穿墙处采用防火板进行隔断，防火板内采用阻燃泥进行密封。2.2、电缆夹层内部电缆进行整理，层间无用电缆进行清除，电缆出墙处及进入上方盘柜处1.5米内涂2mm厚的仅供参考[整理]第4页共7页防火涂料。完善内部电缆阻燃分段，对破损地阻燃段进行修复，各电缆分支处必须按要求安装防火分段。电缆穿墙处进行完善防火设施达到设计标准。3、电缆竖井改造对1、2号机炉电缆竖井防火隔断进行完善，完善后达到电缆竖井防火隔断标准，当竖井小于3米时，在竖井中部封堵;当竖井高小于7米大于3米时，在坚井的上下两端进行封堵，当高度大于7米时，应每隔7米进行一次封堵，竖井穿楼板时应先在穿楼板处进行封堵。合计共须安装物理隔断23处。（施工标准见图纸）。4、主厂区电缆沟改造4.1、主厂区...
