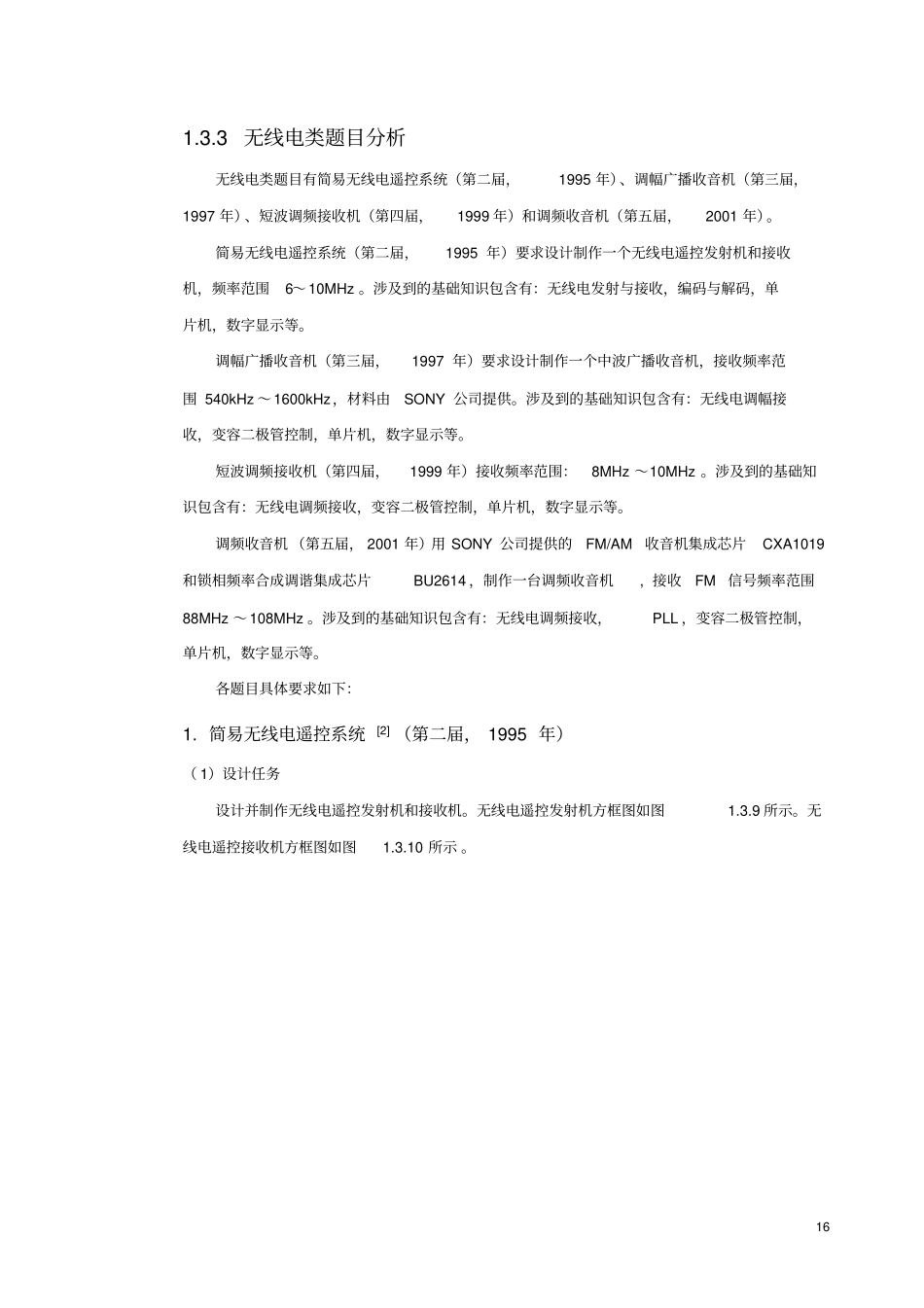

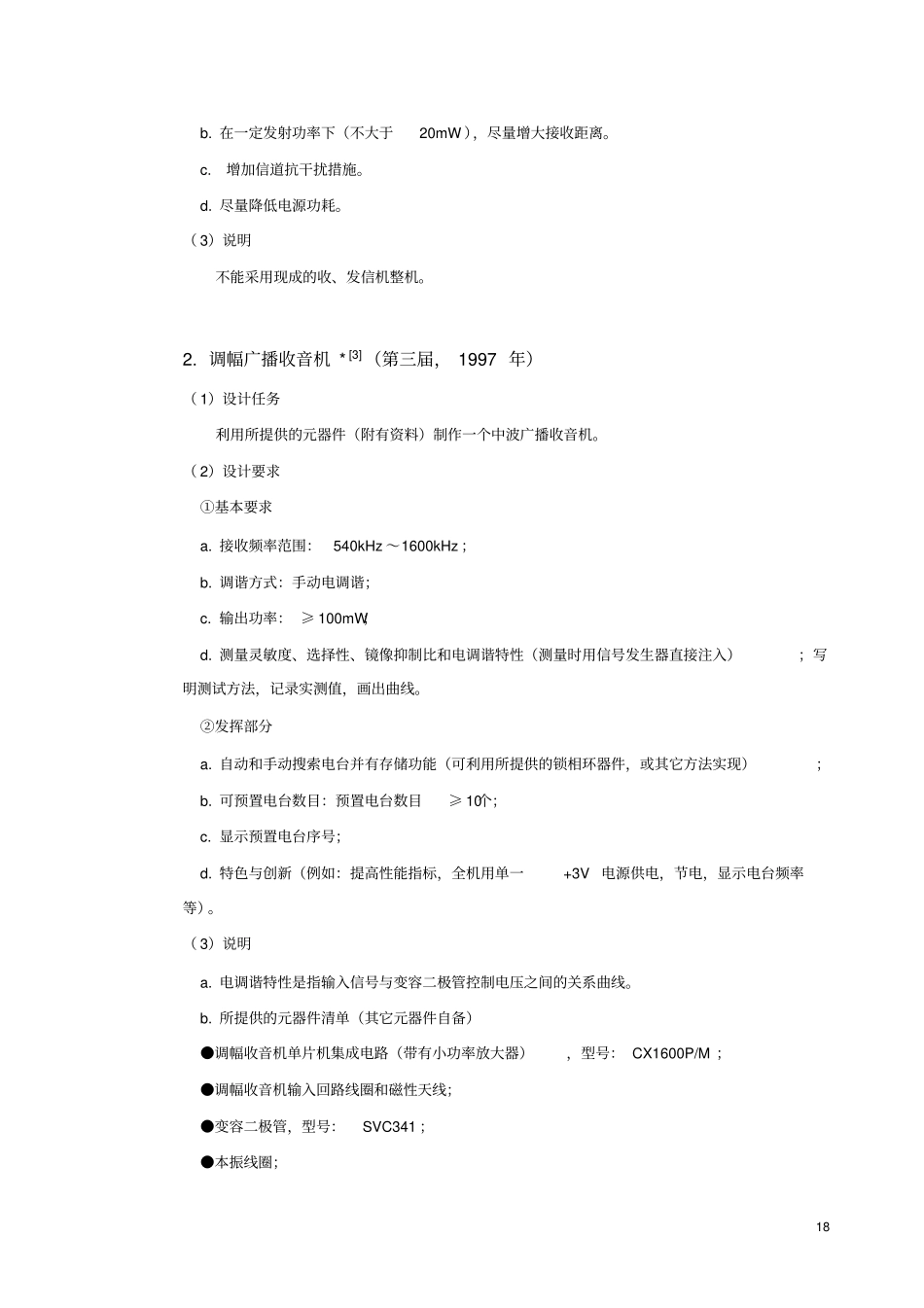

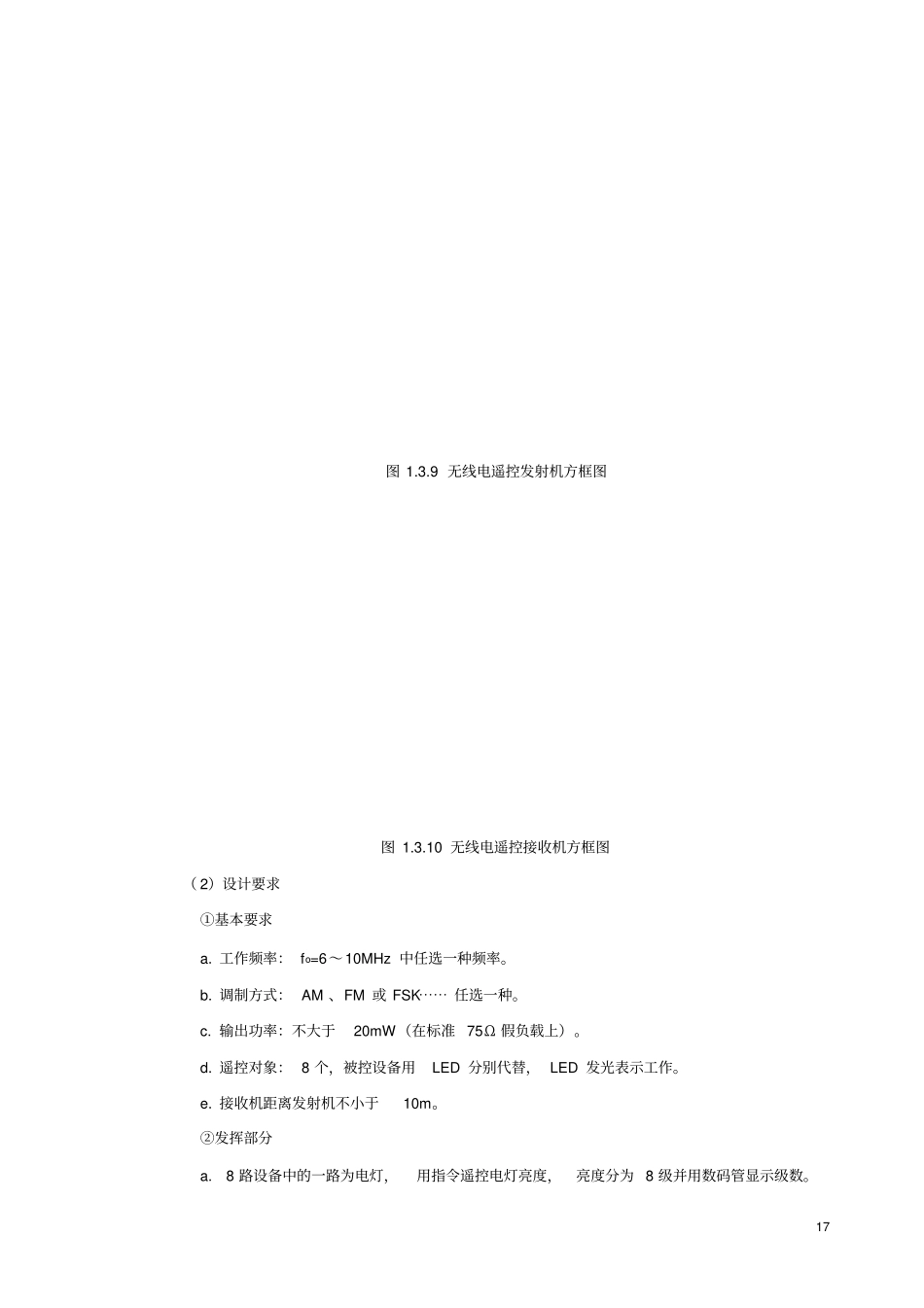

161.3.3无线电类题目分析无线电类题目有简易无线电遥控系统（第二届，1995年）、调幅广播收音机（第三届，1997年）、短波调频接收机（第四届，1999年）和调频收音机（第五届，2001年）。简易无线电遥控系统（第二届，1995年）要求设计制作一个无线电遥控发射机和接收机，频率范围6～10MHz。涉及到的基础知识包含有：无线电发射与接收，编码与解码，单片机，数字显示等。调幅广播收音机（第三届，1997年）要求设计制作一个中波广播收音机，接收频率范围540kHz～1600kHz，材料由SONY公司提供。涉及到的基础知识包含有：无线电调幅接收，变容二极管控制，单片机，数字显示等。短波调频接收机（第四届，1999年）接收频率范围：8MHz～10MHz。涉及到的基础知识包含有：无线电调频接收，变容二极管控制，单片机，数字显示等。调频收音机（第五届，2001年）用SONY公司提供的FM/AM收音机集成芯片CXA1019和锁相频率合成调谐集成芯片BU2614，制作一台调频收音机,接收FM信号频率范围88MHz～108MHz。涉及到的基础知识包含有：无线电调频接收，PLL，变容二极管控制，单片机，数字显示等。各题目具体要求如下：1.简易无线电遥控系统[2]（第二届，1995年）（1）设计任务设计并制作无线电遥控发射机和接收机。无线电遥控发射机方框图如图1.3.9所示。无线电遥控接收机方框图如图1.3.10所示。17图1.3.9无线电遥控发射机方框图图1.3.10无线电遥控接收机方框图（2）设计要求①基本要求a.工作频率：fo=6～10MHz中任选一种频率。b.调制方式：AM、FM或FSK⋯⋯任选一种。c.输出功率：不大于20mW（在标准75Ω假负载上）。d.遥控对象：8个，被控设备用LED分别代替，LED发光表示工作。e.接收机距离发射机不小于10m。②发挥部分a.8路设备中的一路为电灯，用指令遥控电灯亮度，亮度分为8级并用数码管显示级数。18b.在一定发射功率下（不大于20mW），尽量增大接收距离。c.增加信道抗干扰措施。d.尽量降低电源功耗。（3）说明不能采用现成的收、发信机整机。2.调幅广播收音机*[3]（第三届，1997年）（1）设计任务利用所提供的元器件（附有资料）制作一个中波广播收音机。（2）设计要求①基本要求a.接收频率范围：540kHz～1600kHz；b.调谐方式：手动电调谐；c.输出功率：≥100mW；d.测量灵敏度、选择性、镜像抑制比和电调谐特性（测量时用信号发生器直接注入）；写明测试方法，记录实测值，画出曲线。②发挥部分a.自动和手动搜索电台并有存储功能（可利用所提供的锁相环器件，或其它方法实现）；b.可预置电台数目：预置电台数目≥10个；c.显示预置电台序号；d.特色与创新（例如：提高性能指标，全机用单一+3V电源供电，节电，显示电台频率等）。（3）说明a.电调谐特性是指输入信号与变容二极管控制电压之间的关系曲线。b.所提供的元器件清单（其它元器件自备）●调幅收音机单片机集成电路（带有小功率放大器），型号：CX1600P/M；●调幅收音机输入回路线圈和磁性天线；●变容二极管，型号：SVC341；●本振线圈；19●用于电调谐的锁相频率合成器集成电路，型号：LC7218（可选件）；●7.2MHz晶体（可选件）。c.在设计报告前附一篇400字以内的报告摘要。d.此题是全国专家组与SONY公司专家合作的命题，SONY公司提供了专用IC芯片和英文资料等。3.短波调频接收机[4]（第4届，1999年）（1）设计题目短波调频接收机。（2）设计任务设计并制作一个短波调频接收机，方框图如图1.3.11所示。图1.3.11短波调频接收机方框图（3）设计要求①基本要求a.接收频率（f0）范围：8MHz～10MHz；b.接收信号为20Hz～1000Hz音频调频信号，频偏为3kHz；c.最大不失真输出功率≥100mW(8Ω)；d.接收灵敏度≤5mV；e.通频带：f0±4kHz为－3dB；f.选择性：f0±10kHz为－30dB；20g.镜像抑制比≥20dB。②发挥部分a.可实现多种自动程控频率搜索模式（如全频率范围搜索，特定频率范围内搜索等），全频率范围搜索时间≤2分钟；b.能显示接收频率范围内的调频电台载频值，显示载波频率的误差≤±5kHz；c.进一步提高灵敏度；d.可存储已搜索到的电台，存台数不少于20；e.其它。4.调频收音机[5](第五届,2001年)（1）设计任务用SONY公司提供的FM/AM收音机集成芯片...
