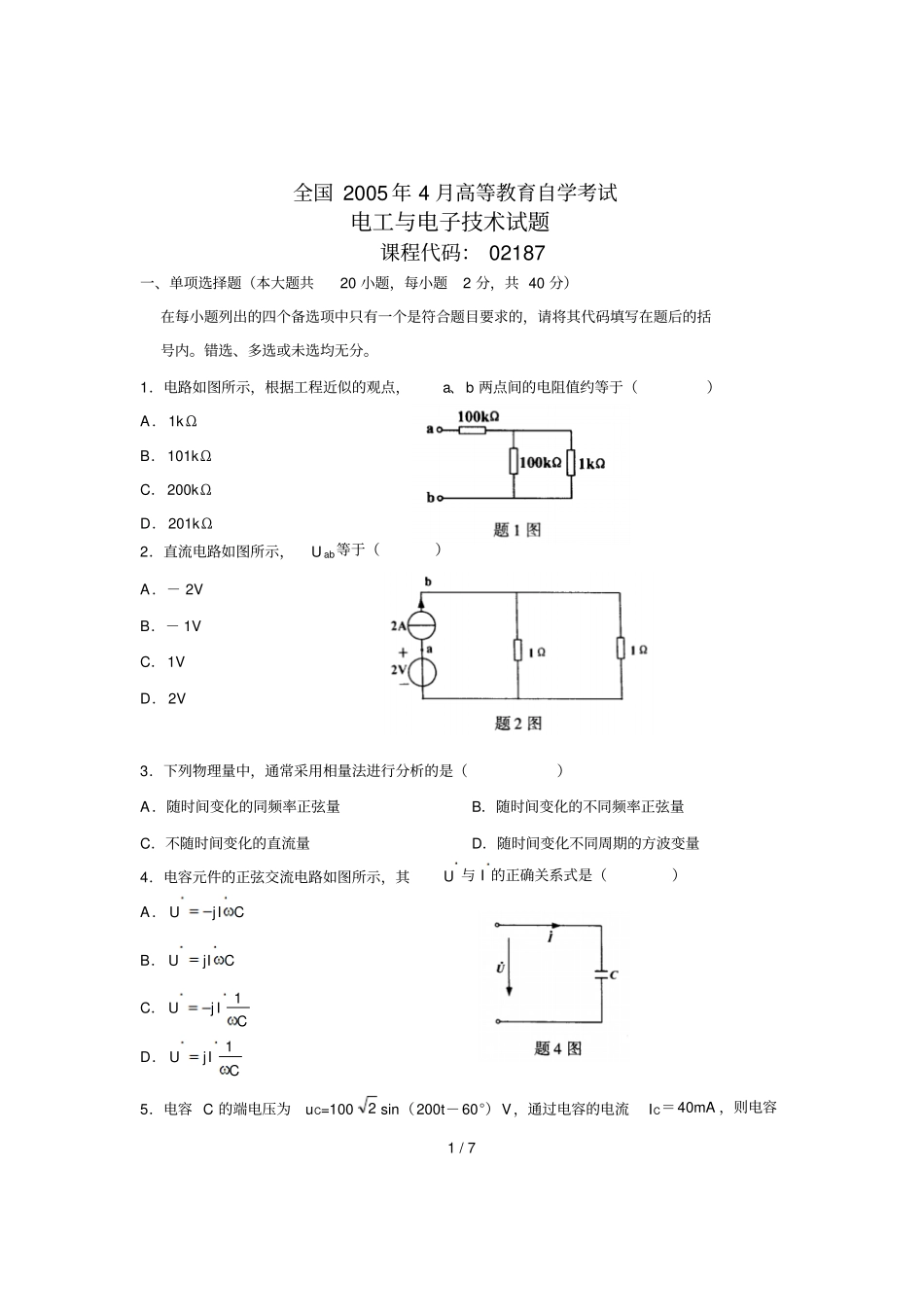

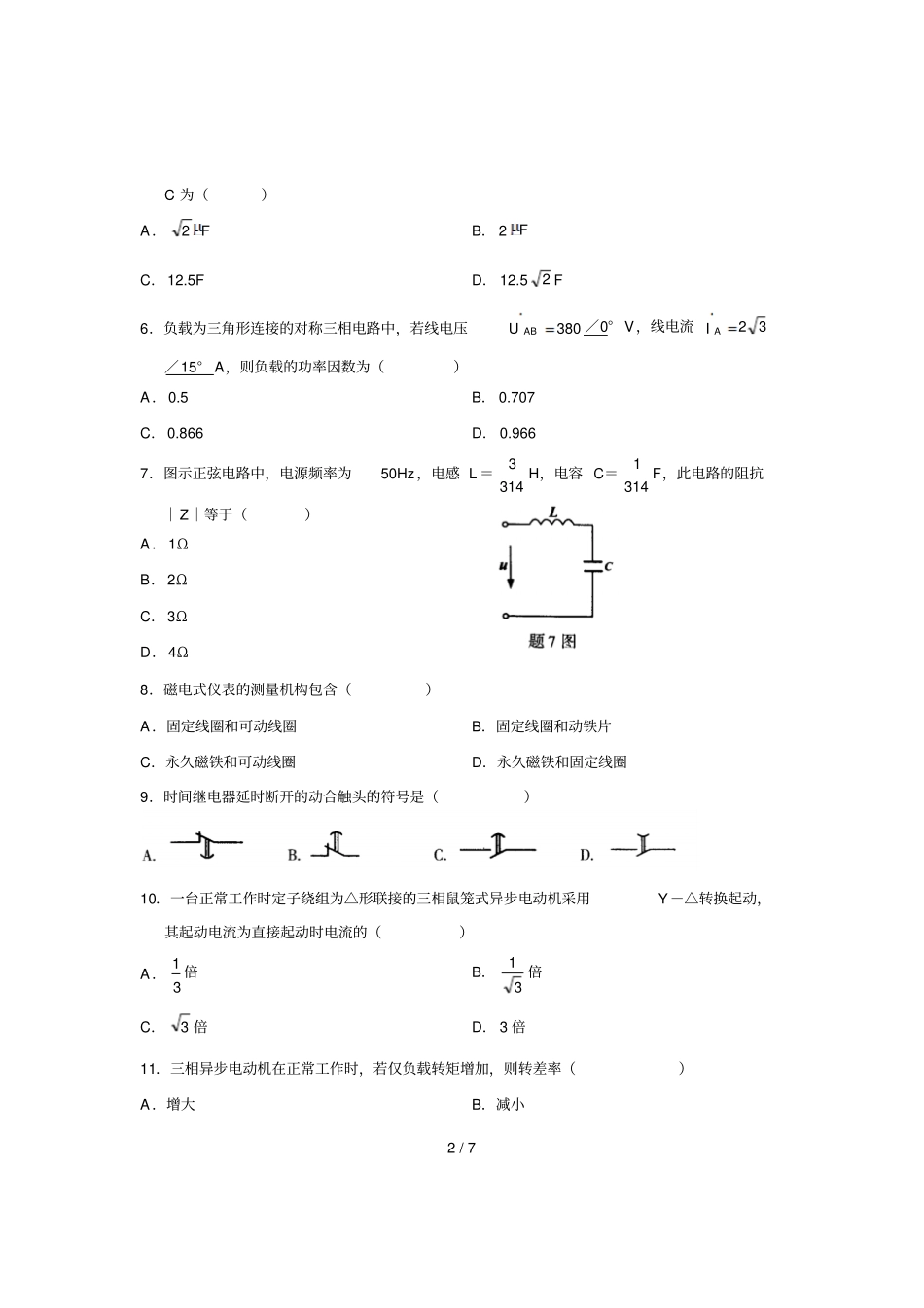

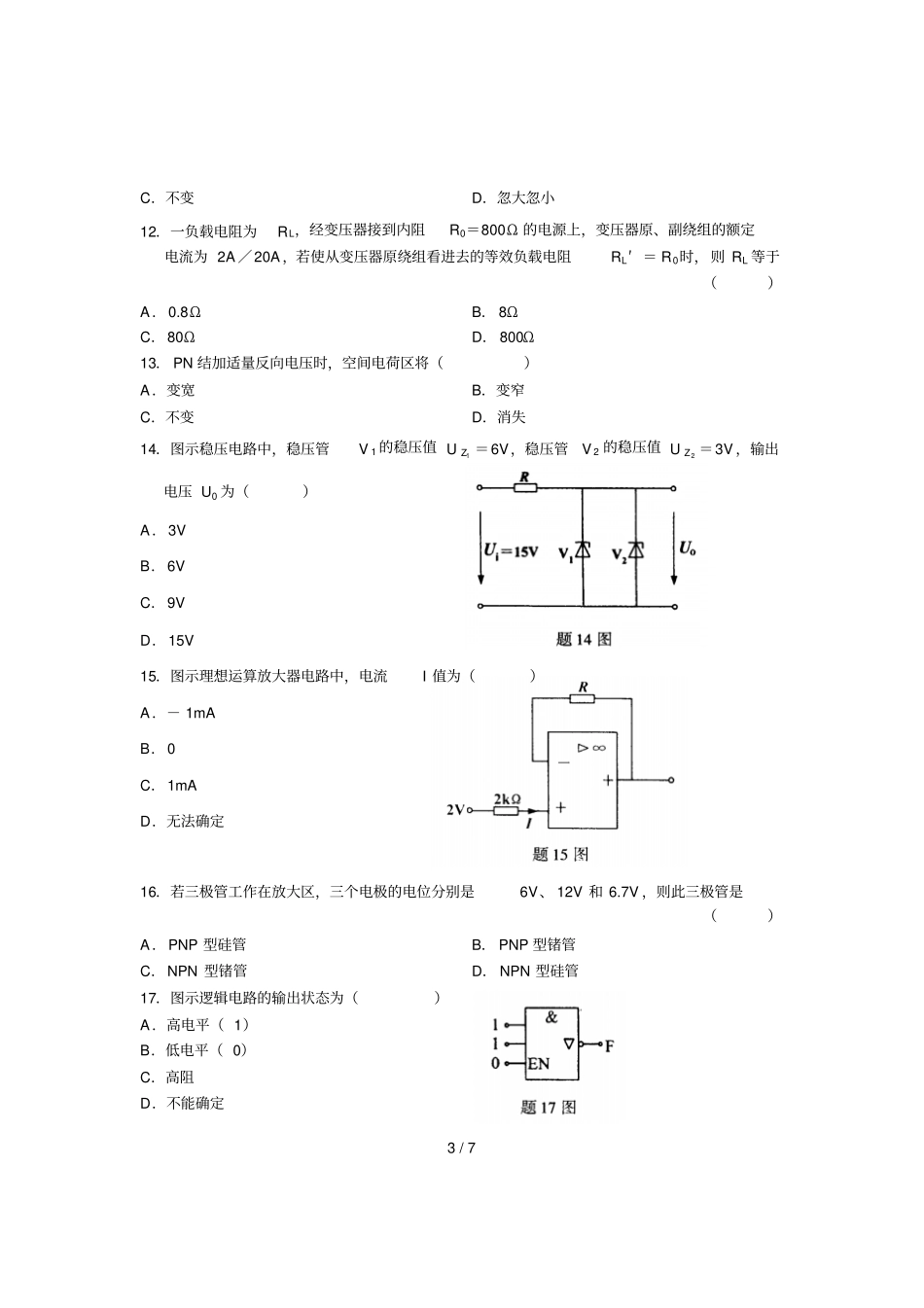

1/7全国2005年4月高等教育自学考试电工与电子技术试题课程代码：02187一、单项选择题（本大题共20小题，每小题2分，共40分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。1．电路如图所示，根据工程近似的观点，a、b两点间的电阻值约等于（）A．1kΩB．101kΩC．200kΩD．201kΩ2．直流电路如图所示，Uab等于（）A．－2VB．－1VC．1VD．2V3．下列物理量中，通常采用相量法进行分析的是（）A．随时间变化的同频率正弦量B．随时间变化的不同频率正弦量C．不随时间变化的直流量D．随时间变化不同周期的方波变量4．电容元件的正弦交流电路如图所示，其U与I的正确关系式是（）A．CIjUB．CIjUC．CIjU1D．CIjU15．电容C的端电压为uC=1002sin（200t－60°）V，通过电容的电流IC＝40mA，则电容2/7C为（）A．F2B．2FC．12.5FD．12.52F6．负载为三角形连接的对称三相电路中，若线电压380ABU／0°V，线电流32AI／15°A，则负载的功率因数为（）A．0.5B．0.707C．0.866D．0.9667．图示正弦电路中，电源频率为50Hz，电感L＝3143H，电容C＝3141F，此电路的阻抗｜Z｜等于（）A．1ΩB．2ΩC．3ΩD．4Ω8．磁电式仪表的测量机构包含（）A．固定线圈和可动线圈B．固定线圈和动铁片C．永久磁铁和可动线圈D．永久磁铁和固定线圈9．时间继电器延时断开的动合触头的符号是（）10．一台正常工作时定子绕组为△形联接的三相鼠笼式异步电动机采用Y－△转换起动，其起动电流为直接起动时电流的（）A．31倍B．31倍C．3倍D．3倍11．三相异步电动机在正常工作时，若仅负载转矩增加，则转差率（）A．增大B．减小3/7C．不变D．忽大忽小12．一负载电阻为RL，经变压器接到内阻R0＝800Ω的电源上，变压器原、副绕组的额定电流为2A／20A，若使从变压器原绕组看进去的等效负载电阻RL′＝R0时，则RL等于（）A．0.8ΩB．8ΩC．80ΩD．800Ω13．PN结加适量反向电压时，空间电荷区将（）A．变宽B．变窄C．不变D．消失14．图示稳压电路中，稳压管V1的稳压值1ZU＝6V，稳压管V2的稳压值2ZU＝3V，输出电压U0为（）A．3VB．6VC．9VD．15V15．图示理想运算放大器电路中，电流I值为（）A．－1mAB．0C．1mAD．无法确定16．若三极管工作在放大区，三个电极的电位分别是6V、12V和6.7V，则此三极管是（）A．PNP型硅管B．PNP型锗管C．NPN型锗管D．NPN型硅管17．图示逻辑电路的输出状态为（）A．高电平（1）B．低电平（0）C．高阻D．不能确定4/718．图示电路中，VA＝3V，VB＝0V，若二极管的正向压降忽略不计，则VF为（）A．－12VB．－9VC．0VD．3V19．无论J－K触发器原来状态如何，当输入端J＝1、K＝0时，在时钟脉冲作用下，其输出端Q的状态为（）A．0B．1C．保持不变D．不能确定20．逻辑电路如图所示，其对应的逻辑表达式为（）A．F＝BAB．F＝A·BC．F＝A＋BD．F＝BA二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。错填、不填均无分。21．一个电源与负载相连，若电源的内阻比负载电阻大得多时，这个电源可近似地看作理想______________源。22．随时间t变化的正弦量在t＝0时的相位角，称为此正弦量的______________。23．若RLC串联电路按关联方向电流I与电阻电压RU、电感电压LU、电容电压CU构成的相量图如图所示，则此电路的性质为______________。24．电容元件是一种储能元件，可将电源提供的能量转化为______________能量储存起来。25．当加在电容元件两端的交流电压的幅值不变而频率增高时，流过电容元件的电流将_____________。5/726．已知相量图中II/，U的大小为U，则U＝_____________。27．N型半导体中多数载流子是_____________。28．理想集成运算放大器同相输入端接地时，则称反相输入端为_____________端。29．MOS管是用_____________控制漏极电流的器件。30．门电路如图所示，当输入端A＝1、B＝1、C＝0时，输出端F应为_____________。三、简析题（本大题共6小题，每小题5分，共30分）31．电路如图所示，试用戴维南定理求R从4Ω变至0时，电流I如何变化？32．电路如图所示，已知R＝6Ω，当电压u=122sin（200t＋30°）V时，测得...
