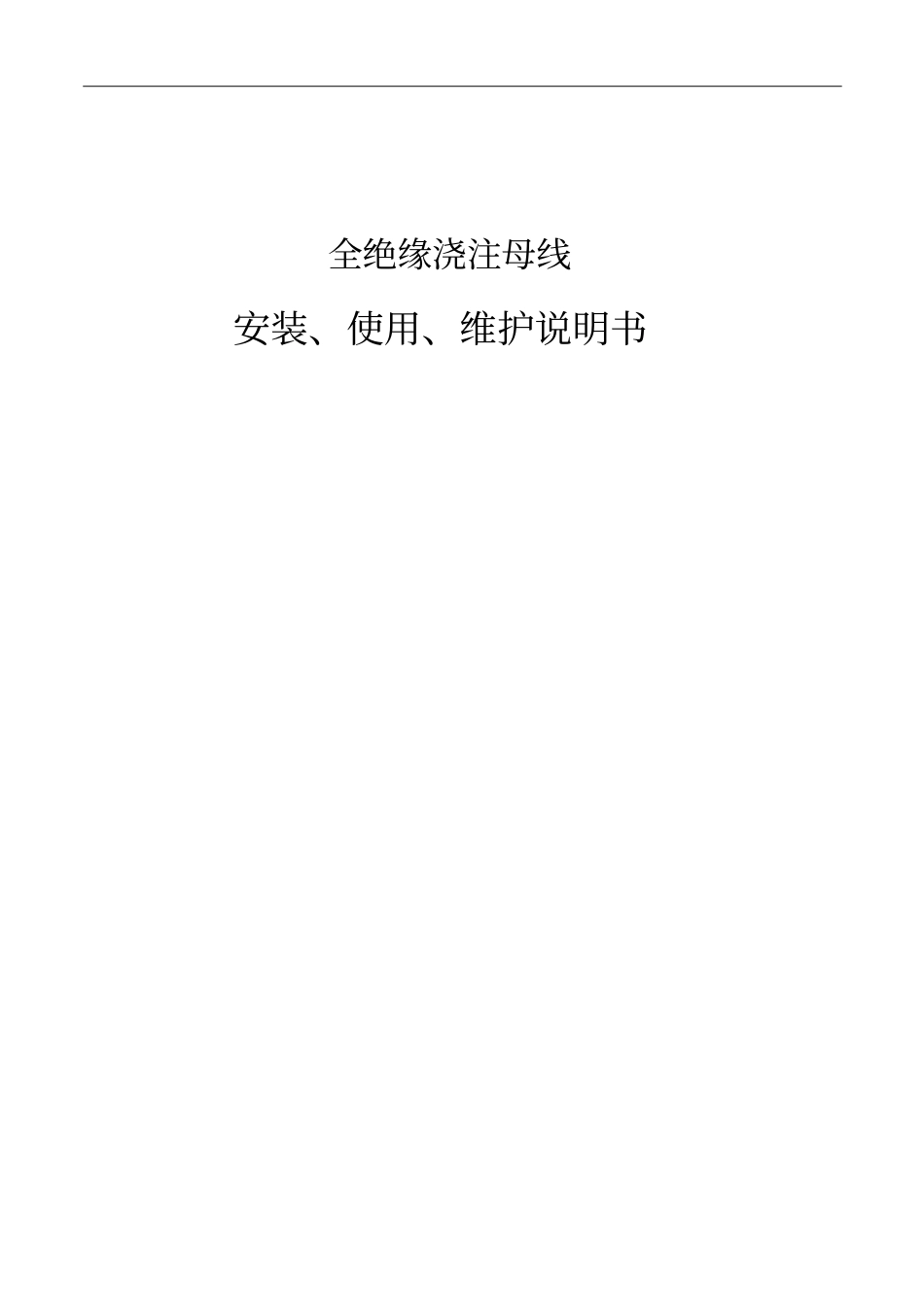

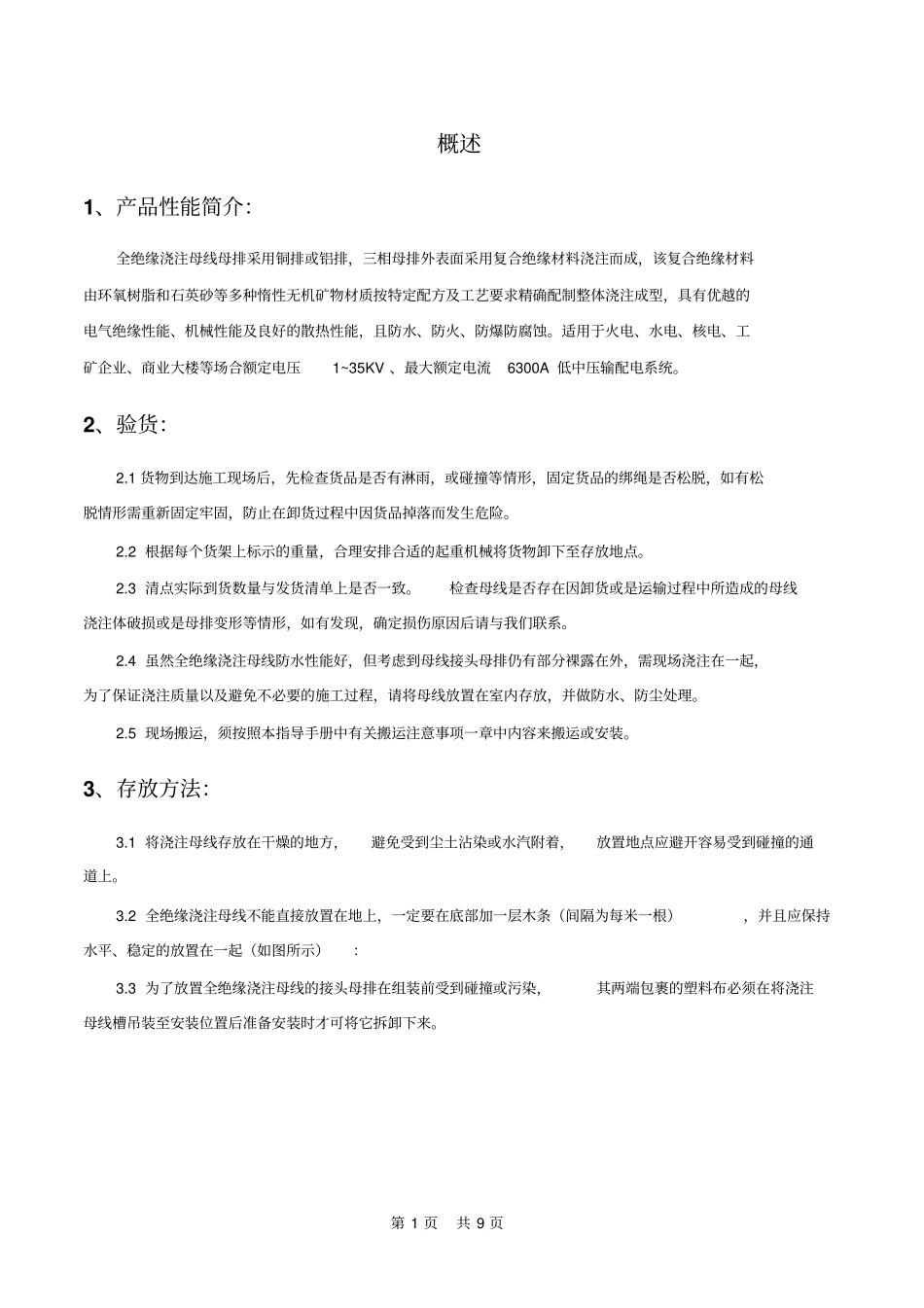

全绝缘浇注母线安装、使用、维护说明书第1页共9页概述1、产品性能简介：全绝缘浇注母线母排采用铜排或铝排，三相母排外表面采用复合绝缘材料浇注而成，该复合绝缘材料由环氧树脂和石英砂等多种惰性无机矿物材质按特定配方及工艺要求精确配制整体浇注成型，具有优越的电气绝缘性能、机械性能及良好的散热性能，且防水、防火、防爆防腐蚀。适用于火电、水电、核电、工矿企业、商业大楼等场合额定电压1~35KV、最大额定电流6300A低中压输配电系统。2、验货：2.1货物到达施工现场后，先检查货品是否有淋雨，或碰撞等情形，固定货品的绑绳是否松脱，如有松脱情形需重新固定牢固，防止在卸货过程中因货品掉落而发生危险。2.2根据每个货架上标示的重量，合理安排合适的起重机械将货物卸下至存放地点。2.3清点实际到货数量与发货清单上是否一致。检查母线是否存在因卸货或是运输过程中所造成的母线浇注体破损或是母排变形等情形，如有发现，确定损伤原因后请与我们联系。2.4虽然全绝缘浇注母线防水性能好，但考虑到母线接头母排仍有部分裸露在外，需现场浇注在一起，为了保证浇注质量以及避免不必要的施工过程，请将母线放置在室内存放，并做防水、防尘处理。2.5现场搬运，须按照本指导手册中有关搬运注意事项一章中内容来搬运或安装。3、存放方法：3.1将浇注母线存放在干燥的地方，避免受到尘土沾染或水汽附着，放置地点应避开容易受到碰撞的通道上。3.2全绝缘浇注母线不能直接放置在地上，一定要在底部加一层木条（间隔为每米一根），并且应保持水平、稳定的放置在一起（如图所示）：3.3为了放置全绝缘浇注母线的接头母排在组装前受到碰撞或污染，其两端包裹的塑料布必须在将浇注母线槽吊装至安装位置后准备安装时才可将它拆卸下来。第2页共9页3.4全绝缘浇注母线存放在清洁干净以及温差不大的室内以防止水凝结在母线母排上。如果存放时间较长，应用塑料布将全绝缘浇注母线覆盖起来。3.5应避免露天存放，如果必须放在室外也一定要有防水包装及覆盖。3.6为了确保全绝缘浇注母线的质量，虽然全绝缘浇注母线具有防水功能，但浇注母线各接头未浇注在一起时。3.7现场浇注料出厂时均采用密封包装，现场应采用室内储存，不可提前拆除密封包装，储存温度范围：15~35℃，现场浇注料数量与现场接头数量一一对应，现场应加强保管，以免遗失。4、搬运方法：全绝缘浇注母线也属于重型设备，搬运吊装时需确认以下几点，确保人员、货物安全。4.1“小心搬运”是最基本的作业准则，轻起轻放，避免碰撞及扭曲等以防止内部结构受损。4.2不要以每段母线的尾端作为着力点来起吊。4.3要实现掌握好搬运工具的性能以及最大负载重量，并确认好每个货箱的重量。4.4使用推车搬运时，应在推车上铺设泡沫板等软性材料，避免母线槽与推车面或是车架直接碰撞，造成母线表面损伤。4.5使用行车吊运时，由于浇注母线槽表面较光滑，因此搬运时要特别注意起吊位置是否均衡以及是否固定良好。吊装时因避免发生碰撞，并提前注意安装现在是否有足够的空间来吊装。4.6吊装时，禁止使用钢索或吊链等硬物来吊装，应使用尼龙吊带。4.7按照图纸要求设置个支、吊点。第3页共9页5、安装母线安装前应熟知母线的起吊、搬运方法，做好安全保护措施。现场应给予适当的配合，包括搭好脚手架，准备起吊工具以及相应的人员配合等。5.1安装注意事项：5.1.1起吊母线时请使用尼龙绳，以免损害浇注体表面。由于母线表面比较光滑，因此起吊时应采取措施，防止母线起吊时打滑砸伤人或设备。5.1.2安装过程中请不要将母线段两头的包装母排的塑料布摘除，可以用来防尘及雨水，以减少不必要的清洁工作。5.1.3母线段间接头在各母线段就位后不急于安装，请再仔细检查调整各母线段位置，控制各段母线连接处母排之间距离0—10mm,可以预先将与设备连接的软连接先组装起来，保证母线母排与其它相关设备的连接符合图纸上的要求。5.1.4各母线先就位后，如果出现误差，应将误差集中到调节段上，如果没有设置调节段，可将误差按比例分配到各伸缩段上，以及每段母线接头之间0—10mm可调距离上。5.1.5在安装与设备连接的母线段前，应先将母线出线箱与固定在布置图中给定...
