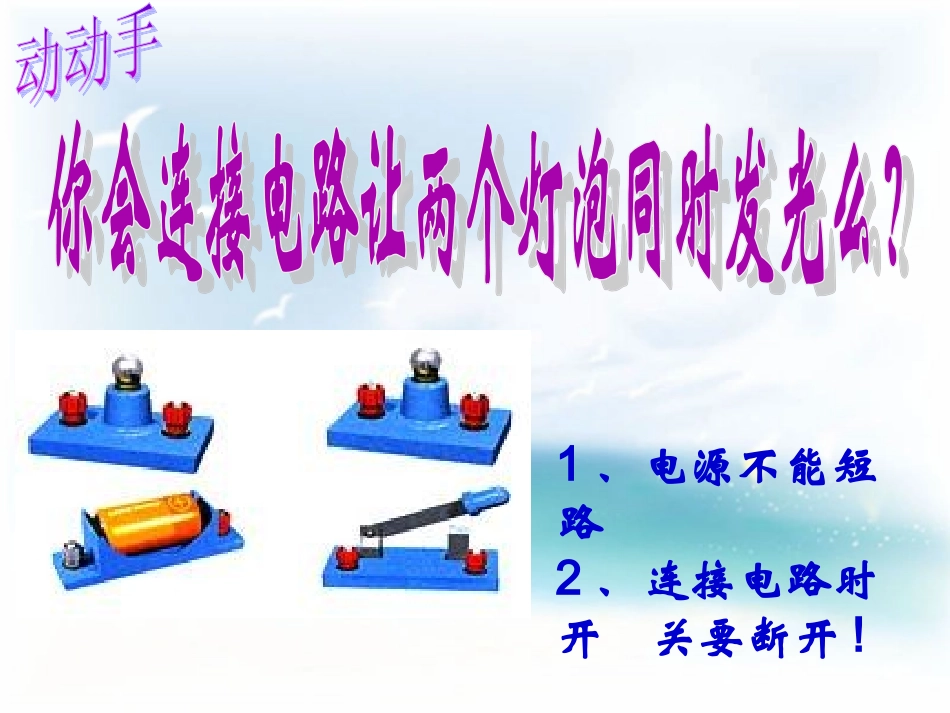

第十三章电路初探二电路连接的基本方式1、电源不能短路2、连接电路时开关要断开!SL1L2串联：把用电器逐个顺次连接起来。并联:把用电器并列地连接起来。SL1L2L1L2L2干路L1L1所在的支路L2所在的支路AB两点称分支点SBA干路：两个分支点到电源正负极之间的路径。支路：两个分支点之间的路径。1、如果上面电路中灯泡都发光时，各取下其中一个灯泡，会看到什么现象？2、如果在上面串联电路中再串联一灯泡，在上面并联电路中再并联一灯泡，会看到什么现象？串联电路各用电器互相影响再串联一个用电器，原来用电器的工作状态________影响并联电路各用电器互不影响再并联一个用电器，原来用电器的工作状态几乎______影响受能不受串联电路中，任意一个用电器断开，其它用电器_________工作不能并联电路中，任意一个用电器断开，其它用电器_________工作实验现象实验结论动手动脑学物理：动手动脑学物理：怎样在一电路中用一个开关同时控制两个灯泡？并联电路中干路开关控制整个电路；串联电路中，开关控制整个电路，开关位置改变，其作用不变怎样在同一电路中分别用一个开关控制一个灯泡？并联电路中支路开关控制所在支路s1s21、并联电路中的用电器越多，干路中的电流越大，可能会引起电源超载而损坏电源。2、并联电路中，某条支路上的电阻越小，则该条支路上的电流越大。小结串、并联电路特点串联电路并联电路连接方式电流路径用电器是否相互影响开关作用逐个顺次连接并列连接无分支有分支用电器互相影响用电器互不影响开关控制整个电路，开关位置改变，其作用不变干路开关控制整个电路；支路开关控制它所在支路串、并联电路的识别方法：1、有无分支2、用电器是否互相影响无分支有分支串联电路并联电路互相影响互不影响串联电路并联电路判断下面电路中,各属于什么电路。串联串联并联~交流电源…………1、你家里的壁灯和吊灯及开关是怎样连接的呢？2、你知道道路两侧的树上和商店门前的彩灯是如何连接的？谈谈你的想法。3、冰箱的压缩机和冷藏室中的照明灯之间是如何连接的呢？4、上图中,组成美丽的吊灯的许多灯泡是怎么连接的?谈谈你的看法。5、马路上的路灯，同时亮，又同时灭，那么路灯是怎么连接的呢？为什么？6、讨论下你家里的一些电路，它们是怎么连接的，你为什么这么认为？7、节日用的小彩灯（又称“满天星”）灯泡数量很多，一串小彩灯就有约50只灯泡，下面研究小彩灯灯泡的连接。1、根据串联电路和并联电路的知识，请你设计一个或几个方案并画出电路图。2、讨论设计方案的优、缺点，选择最佳方案。【方案一】小灯泡串联，电路图如下：【缺点】当某一个灯泡不发光时，其余灯都不发光。【方案二】小灯泡并联，电路图如下：【缺点】干路电流过大，灯两端电压过大。1.如果电路中有两个用电器,下列说法中正确的是:[]A.闭合开关S后,两灯同时亮的一定是串联.B.闭合开关S后,两灯同时亮的一定是并联.C.闭合开关S后,两灯同时亮的可能是并联,也可能是串联.D.条件不足,无法判定.答案:C（只有答案C全面）2、找出下面电路连接图中的错误和不足。甲乙丙L2L1L2L1L1L2甲中开关闭合后会造成短路乙中L2没有接入电路丙中连线交叉3、如下图所示的电路叫电路,图中开关S1用来控制,开关S2用来控制,而开关S接在路中,它可以同时控制.在图中用铅笔标出电路中的电流方向.(开关都闭合后).SS1S2L1L2干并联L1L2L1、L2根据电路图连接实物图连接要点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极。实物图：电路图：SS1S2L1L2根据电路图连接实物图实物图电路图：SS1S2L1L2方法：（1）先连接一条回路(2)（对照电路图）用电流法在实物图上标上分支点（3）在分支点间补上另一条支路。
