路基边坡稳定性分析课件VIP免费

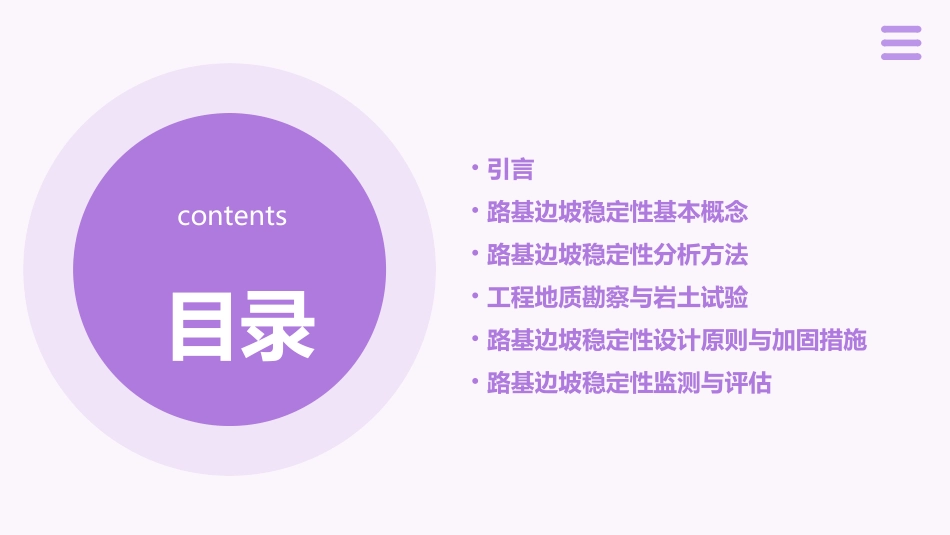

路基边坡稳定性分析课件目录contents•引言•路基边坡稳定性基本概念•路基边坡稳定性分析方法•工程地质勘察与岩土试验•路基边坡稳定性设计原则与加固措施•路基边坡稳定性监测与评估引言010102课程背景当前，路基边坡稳定性分析已成为工程地质、岩土工程等领域研究的热点问题，具有广泛的应用前景。随着我国基础设施建设的快速发展，路基边坡稳定性问题日益突出，对保障道路交通安全和稳定具有重要意义。010204课程目标掌握路基边坡稳定性分析的基本原理和方法。了解不同类型边坡的变形破坏机制及影响因素。学习并掌握常用的稳定性分析软件及计算方法。提高解决实际工程中边坡稳定性问题的能力。03路基边坡稳定性基本概念02路基边坡稳定性定义路基边坡稳定性是指边坡在各种可能出现的工况下，能够保持其原有稳定状态的性能。稳定性分析是评估边坡在受到各种外力作用时，是否会发生失稳破坏的重要手段。包括地质构造、岩土性质、水文地质条件等。自然因素人为因素环境因素包括工程设计、施工方法、使用和维护管理等。包括气候变化、地震、降雨等。030201影响路基边坡稳定性的因素路基边坡破坏的类型滑坡边坡上的岩土体在重力作用下沿某一滑动面滑动。崩塌边坡上的岩土体在重力作用下突然倾倒崩落。沉陷边坡上的岩土体在自重或外力作用下发生沉降。路基边坡稳定性分析方法03通过分析边坡的历史演变过程，判断边坡的稳定性状况。历史分析法根据地质勘察资料，对边坡的地质构造、岩土性质、水文条件等因素进行分析，评估边坡的稳定性。工程地质法通过分析边坡的结构面（如节理、断层等）的分布、组合和相互切割关系，预测边坡可能的失稳模式。结构面控制法定性分析方法有限元法利用数值计算方法，将边坡离散为有限个单元，通过模拟边坡的应力、应变和位移等响应，评估边坡的稳定性。极限平衡法通过分析边坡岩土体的极限平衡状态，计算边坡的稳定性系数或安全系数，评估边坡的稳定性。离散元法模拟边坡岩土体的离散特性，通过分析岩土体的运动规律和相互作用，评估边坡的稳定性。定量分析方法将边坡问题转化为边界积分方程，通过数值计算求解，评估边坡的稳定性。边界元法不依赖于网格剖分，通过节点信息建立方程，能够处理复杂的边界条件和岩土体的非线性特性。无单元法利用人工智能和机器学习算法，对边坡稳定性进行预测和优化设计。智能算法数值分析方法工程地质勘察与岩土试验04通过现场调查、测绘和勘探，了解工程地质条件，为边坡稳定性分析提供基础数据。目的包括地面调查、钻探、坑探、触探等，以及室内土工试验和岩石力学试验。方法研究地层岩性、地质构造、水文地质条件等，分析岩土体的物理力学性质和工程地质特性。内容工程地质勘察方法包括室内土工试验、岩石力学试验等。内容测定岩土体的容重、含水量、孔隙比、液限、塑限等物理性质指标，以及抗剪强度、压缩模量等力学性质指标。目的通过试验确定岩土体的物理力学性质指标，为边坡稳定性分析提供参数。岩土试验03注意事项参数的选择与确定应考虑工程地质条件的复杂性和不确定性，以及不同地区和不同工程条件的差异性。01选择原则参数应具有代表性和可靠性，能够反映岩土体的实际工程地质特征。02确定方法根据工程地质勘察和岩土试验结果，结合地区经验和类似工程实践综合确定。岩土参数的选择与确定路基边坡稳定性设计原则与加固措施05在进行路基边坡稳定性设计时，必须确保其安全系数满足规范要求，以保障行车和人身安全。安全系数原则充分考虑地质条件，包括岩土类型、地质构造、地下水等因素，进行针对性的设计。地质条件原则设计应尽量减少对环境的破坏，采取生态恢复措施，保护植被和自然景观。环境友好原则在满足安全性和环保要求的前提下，合理控制工程成本，提高经济效益。经济合理原则路基边坡稳定性设计原则利用锚杆将边坡岩土层锚固在稳定岩土层上，提高边坡的整体稳定性。锚杆加固挡土墙加固注浆加固植被防护在边坡外缘修建挡土墙，通过增加土压力来提高边坡的稳定性。通过注浆管将浆液注入边坡岩土层中，提高岩土层的物理力学性能，增强其稳定性。通过种植耐旱、根系发达的植物，利用植物的根系锚固土体...
