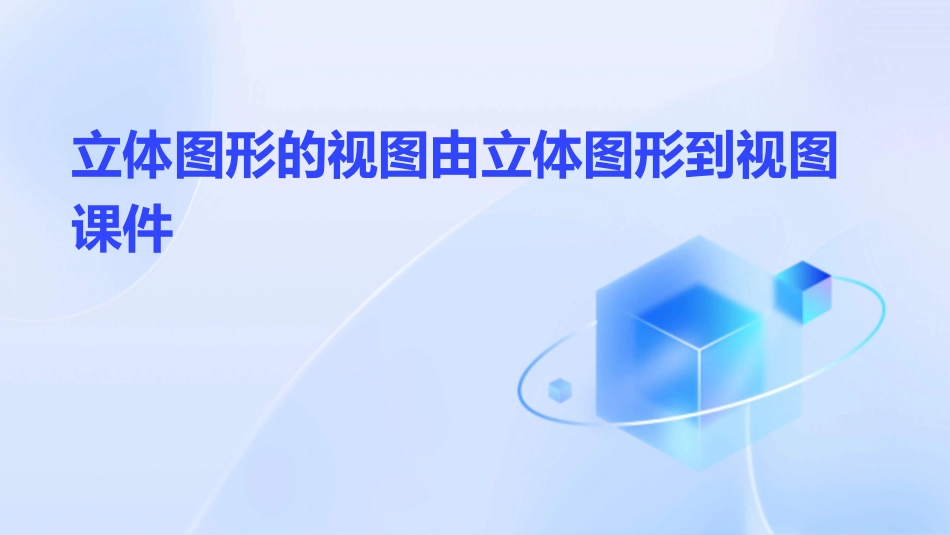

立体图形的视图由立体图形到视图课件VIP免费

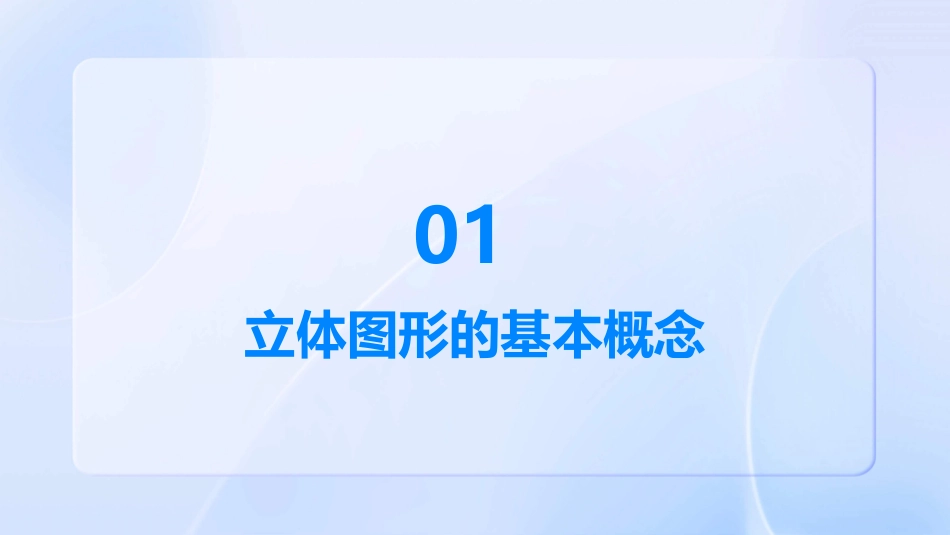

立体图形的视图由立体图形到视图课件•立体图形的基本概念•立体图形的视图形成原理•立体图形的三视图•立体图形的其他视图•立体图形与视图的转换contents目录立体图形的基本概念01立体图形是三维空间中具有大小和形状的物体。定义立方体、球体、圆柱体、圆锥体等。分类定义与分类立体图形在三维空间中占据一定的位置和范围。占据三维空间具有大小和形状可旋转每个立体图形都有特定的尺寸和形状，这些形状决定了物体的外观和特性。立体图形可以在三维空间中旋转，以观察其不同角度的形态。030201立体图形的特点建筑学工程学计算机图形学物理学立体图形在生活中的应用01020304建筑师使用立体图形来设计建筑物，如房屋、桥梁和雕塑等。工程师使用立体图形来设计和制造机械、工具和设备。在计算机图形学中，立体图形用于创建三维模型、动画和游戏等。物理学家使用立体图形来描述和研究物体的运动、力和能量等。立体图形的视图形成原理02光线与投影面平行，将立体图形投影到平面上，保持线段长度和角度不变。平行投影常用于建筑图纸和工程图。光线通过一点投影到中心点，形成立体图形的视图。中心投影常用于绘制透视图和动画。平行投影与中心投影中心投影平行投影正投影光线垂直于投影面，将立体图形投影到平面上，保持形状不变。正投影常用于绘制工程图和建筑图纸。斜投影光线与投影面形成一定角度，将立体图形投影到平面上，保持线段长度和角度不变。斜投影常用于绘制透视图和动画。正投影与斜投影通过不同的投影方式，将立体图形投影到平面上，形成不同的视图。常见的视图包括主视图、俯视图和左视图等。视图的形成通过旋转、平移和缩放等变换方式，将一个视图转换为另一个视图。视图的变换是三维建模和动画制作中的重要技术。视图的变换视图的形成与变换立体图形的三视图03主视图是从立体图形的正面方向观察得到的视图。它主要显示立体图形的长度和高度，以及前方的面和线条。主视图通常是最能反映立体图形特征的视图，因此在工程制图和设计领域中应用广泛。主视图左视图是从立体图形的左侧方向观察得到的视图。它主要显示立体图形的宽度和高度，以及左侧的面和线条。左视图对于观察立体图形的侧面结构和形状非常有用，特别是在处理复杂的三维结构时。左视图俯视图俯视图是从立体图形的上方垂直向下观察得到的视图。它主要显示立体图形的长度和宽度，以及顶部的面和线条。俯视图常用于观察立体图形的平面布局和整体结构，特别是在建筑设计和工程领域中。立体图形的其他视图04总结词从左侧观察立体图形得到的视图。详细描述侧视图展示立体图形的左侧面和前后侧面，能够反映立体图形的宽度和高度，但无法直接观察到顶面。侧视图从后面观察立体图形得到的视图。总结词后视图展示立体图形的后侧面和顶面，能够反映立体图形的高度和深度，但无法直接观察到左侧面和右侧面。详细描述后视图总结词从下方观察立体图形得到的视图。详细描述仰视图展示立体图形的底面和前后侧面，能够反映立体图形的长度和高度，但无法直接观察到顶面和侧面。仰视图立体图形与视图的转换05通过平行投影或中心投影的方式，将立体图形投影到二维平面上，形成视图。投影原理选择合适的投影方向，如正投影、斜投影等，以获得清晰的视图表达。投影方向选择合适的投影面，如水平面、垂直面或任意倾斜面，以适应不同立体图形的表达需求。投影面选择从立体图形到视图通过对视图的分析，理解其表达的立体图形的形状、大小和位置关系。视图解读运用空间想象能力，将二维视图转化为三维立体图形。空间想象根据视图中的信息，逐步还原出原始的立体图形。还原过程从视图到立体图形完整性通过多个视图可以完整地表达一个立体图形的全部信息。一一对应关系每个立体图形都有唯一的视图表达，每个视图也对应唯一的立体图形。可逆性从立体图形到视图和从视图到立体图形的转换过程是可逆的，即可以通过多个视图还原出原始的立体图形。视图与立体图形的等价关系THANKS感谢观看
