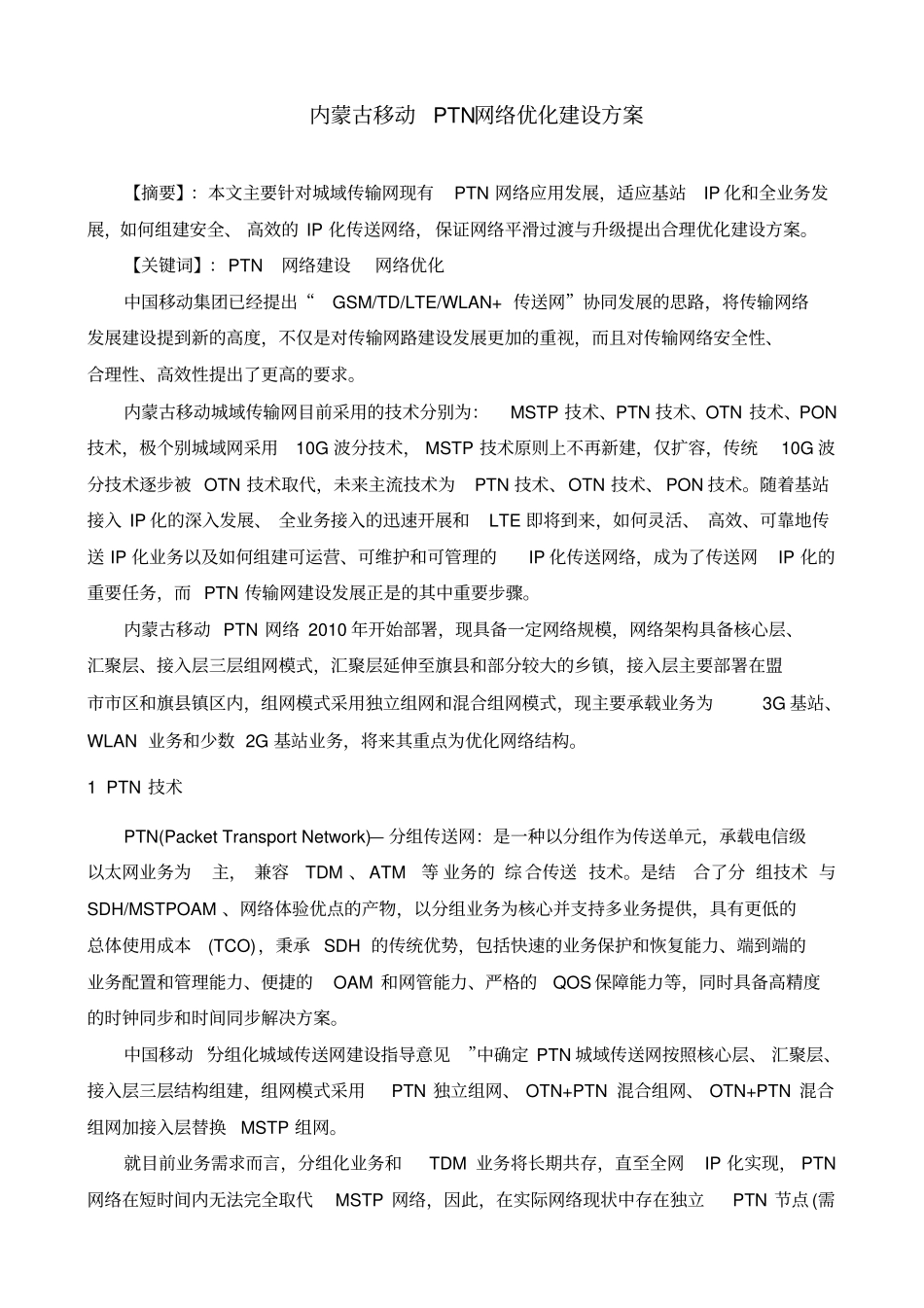

内蒙古移动PTN网络优化建设方案【摘要】：本文主要针对城域传输网现有PTN网络应用发展，适应基站IP化和全业务发展，如何组建安全、高效的IP化传送网络，保证网络平滑过渡与升级提出合理优化建设方案。【关键词】：PTN网络建设网络优化中国移动集团已经提出“GSM/TD/LTE/WLAN+传送网”协同发展的思路，将传输网络发展建设提到新的高度，不仅是对传输网路建设发展更加的重视，而且对传输网络安全性、合理性、高效性提出了更高的要求。内蒙古移动城域传输网目前采用的技术分别为：MSTP技术、PTN技术、OTN技术、PON技术，极个别城域网采用10G波分技术，MSTP技术原则上不再新建，仅扩容，传统10G波分技术逐步被OTN技术取代，未来主流技术为PTN技术、OTN技术、PON技术。随着基站接入IP化的深入发展、全业务接入的迅速开展和LTE即将到来，如何灵活、高效、可靠地传送IP化业务以及如何组建可运营、可维护和可管理的IP化传送网络，成为了传送网IP化的重要任务，而PTN传输网建设发展正是的其中重要步骤。内蒙古移动PTN网络2010年开始部署，现具备一定网络规模，网络架构具备核心层、汇聚层、接入层三层组网模式，汇聚层延伸至旗县和部分较大的乡镇，接入层主要部署在盟市市区和旗县镇区内，组网模式采用独立组网和混合组网模式，现主要承载业务为3G基站、WLAN业务和少数2G基站业务，将来其重点为优化网络结构。1PTN技术PTN(PacketTransportNetwork)—分组传送网：是一种以分组作为传送单元，承载电信级以太网业务为主，兼容TDM、ATM等业务的综合传送技术。是结合了分组技术与SDH/MSTPOAM、网络体验优点的产物，以分组业务为核心并支持多业务提供，具有更低的总体使用成本(TCO)，秉承SDH的传统优势，包括快速的业务保护和恢复能力、端到端的业务配置和管理能力、便捷的OAM和网管能力、严格的QOS保障能力等，同时具备高精度的时钟同步和时间同步解决方案。中国移动“分组化城域传送网建设指导意见”中确定PTN城域传送网按照核心层、汇聚层、接入层三层结构组建，组网模式采用PTN独立组网、OTN+PTN混合组网、OTN+PTN混合组网加接入层替换MSTP组网。就目前业务需求而言，分组化业务和TDM业务将长期共存，直至全网IP化实现，PTN网络在短时间内无法完全取代MSTP网络，因此，在实际网络现状中存在独立PTN节点(需要配置少量TDM业务)、PTN+MSTP节点(PTN配置分组化业务，MSTP配置TDM业务)、独立MSTP节点(需要配置少量IP业务)，MSTP和PTN技术应用特点见下表1.1-1：表1-1MSTP和PTN技术应用特点处理内核接入环速率接入接口承载优势MSTP技术TDM155/622ME1/STM-1、FETDM业务性能好、效率高PTN技术分组化1GEFE、E1分组业务性能好、效率高如果高等级业务仍以TDM为主，可仍利用MSTP网络，反之则需要建设PTN网络满足业务，依据技术特点业务承载定位如下：(1)PTN设备主要承载分组化业务，MSTP设备主要承载TDM业务；(2)对于分组化的业务较多、带宽需求较大的节点，则需要配置PTN设备承载业务，若节点已配置MSTP设备，则TDM业务统一由MSTP承载；(3)对于仅配置PTN设备的情况，少量的TDM业务，可配置相应的E1接口板卡承载；如存在STM-1业务或较多TDM业务，仍建设MSTP设备承载。中国移动经过近几年试验网、规模商用，目前PTN网络已初步具规模，虽然还存在对时间传输、网络保护方式、网络扩容等方面还需要进一步完善，但PTN网络承载分组化业务的优势已逐渐得到显现，将来LTE网络业务承载方面PTN必将大有作为。2PTN城域传输网优化建设方案内蒙古移动整个网络架构分为：城域核心层、城域汇聚层、城域接入层，SDH/PTN贯穿核心层、汇聚层和接入层；CMnet城域网位于城域核心层和汇聚层；IP专网位于城域核心层，PON无源光网络位于城域接入层；核心层WDM/OTN系统扩展覆盖至所有核心机房，并下沉至业务集中的旗县和市区内汇聚机房，承载大颗粒IP业务。网络优化建设保持网络发展的延续性，一方面要创新，打破原有框架；另一方面也要考虑原有网络的特性，保证建设思路的延续性和渐进性，对现在网络进行逐步改进以适应新业务的发展需求；需紧密结合内蒙地广人稀的实际情况，特别针对内蒙光缆线路长，运维困难等特点,对安全性提出了...
