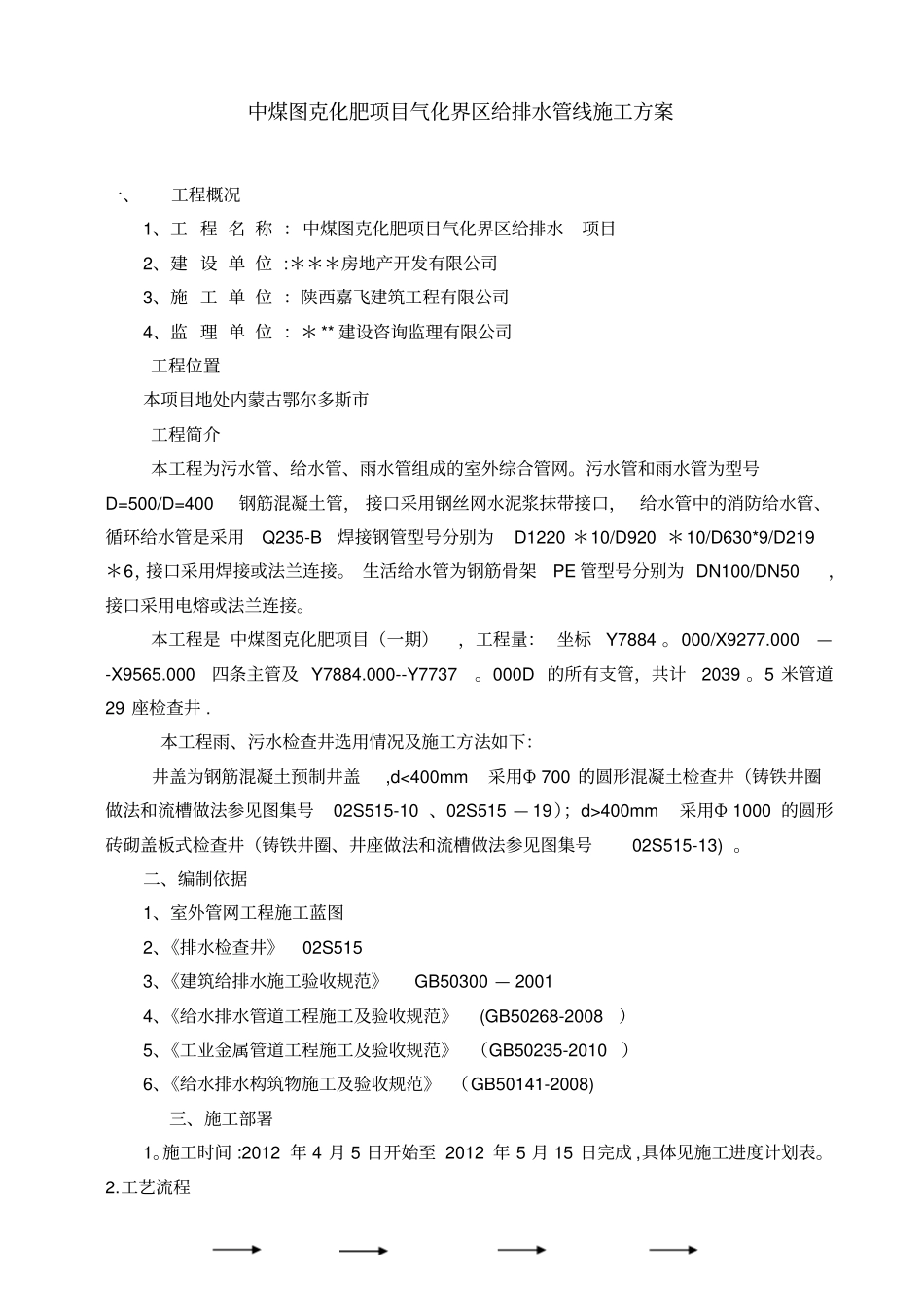

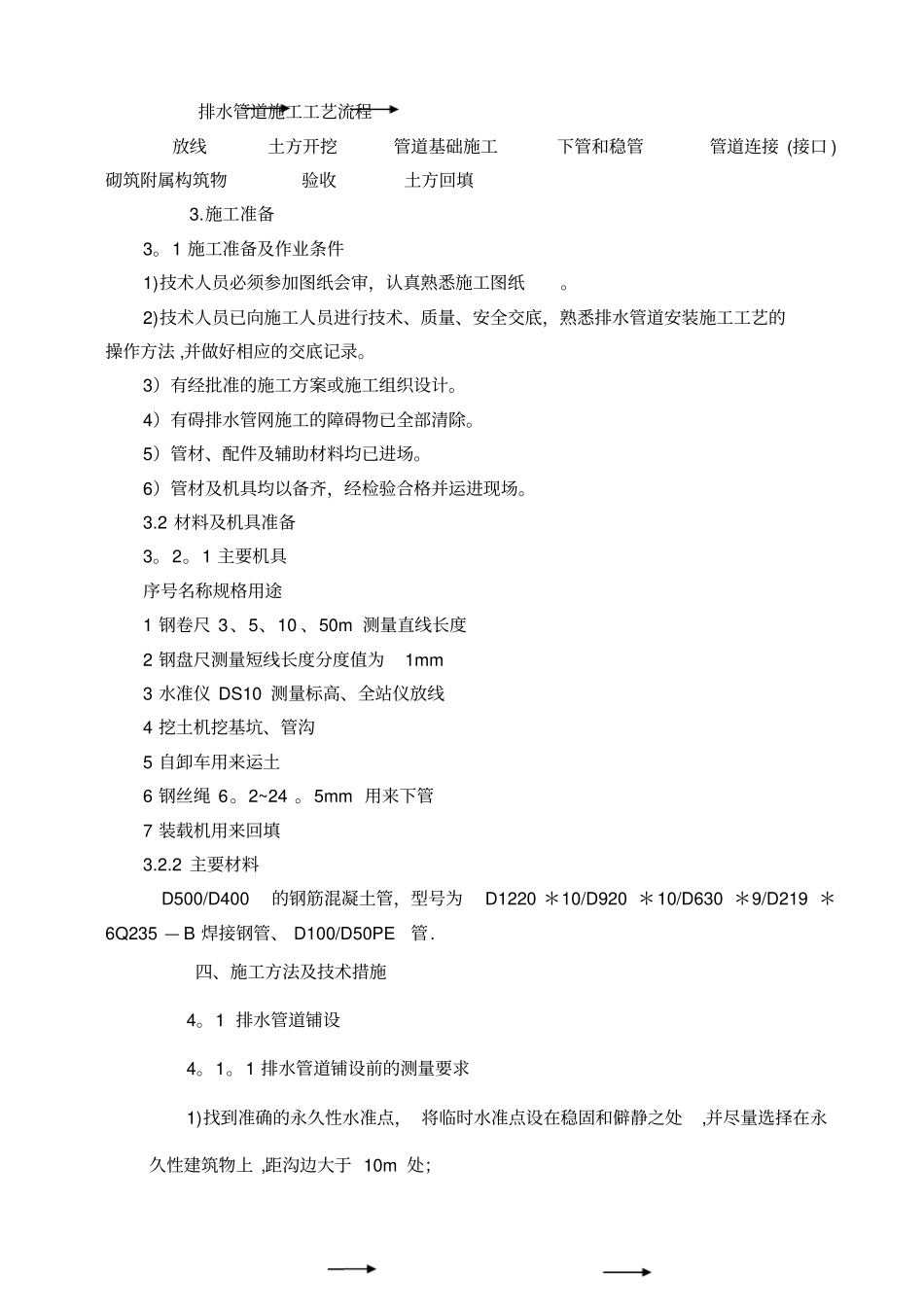

中煤图克化肥项目气化界区给排水管线施工方案一、工程概况1、工程名称：中煤图克化肥项目气化界区给排水项目2、建设单位:＊＊＊房地产开发有限公司3、施工单位：陕西嘉飞建筑工程有限公司4、监理单位：＊**建设咨询监理有限公司工程位置本项目地处内蒙古鄂尔多斯市工程简介本工程为污水管、给水管、雨水管组成的室外综合管网。污水管和雨水管为型号D=500/D=400钢筋混凝土管，接口采用钢丝网水泥浆抹带接口，给水管中的消防给水管、循环给水管是采用Q235-B焊接钢管型号分别为D1220＊10/D920＊10/D630*9/D219＊6，接口采用焊接或法兰连接。生活给水管为钢筋骨架PE管型号分别为DN100/DN50，接口采用电熔或法兰连接。本工程是中煤图克化肥项目（一期），工程量：坐标Y7884。000/X9277.000—-X9565.000四条主管及Y7884.000--Y7737。000D的所有支管，共计2039。5米管道29座检查井.本工程雨、污水检查井选用情况及施工方法如下：井盖为钢筋混凝土预制井盖,d<400mm采用Φ700的圆形混凝土检查井（铸铁井圈做法和流槽做法参见图集号02S515-10、02S515—19）；d>400mm采用Φ1000的圆形砖砌盖板式检查井（铸铁井圈、井座做法和流槽做法参见图集号02S515-13)。二、编制依据1、室外管网工程施工蓝图2、《排水检查井》02S5153、《建筑给排水施工验收规范》GB50300—20014、《给水排水管道工程施工及验收规范》(GB50268-2008）5、《工业金属管道工程施工及验收规范》（GB50235-2010）6、《给水排水构筑物施工及验收规范》（GB50141-2008)三、施工部署1。施工时间:2012年4月5日开始至2012年5月15日完成,具体见施工进度计划表。2.工艺流程排水管道施工工艺流程放线土方开挖管道基础施工下管和稳管管道连接(接口)砌筑附属构筑物验收土方回填3.施工准备3。1施工准备及作业条件1)技术人员必须参加图纸会审，认真熟悉施工图纸。2)技术人员已向施工人员进行技术、质量、安全交底，熟悉排水管道安装施工工艺的操作方法,并做好相应的交底记录。3）有经批准的施工方案或施工组织设计。4）有碍排水管网施工的障碍物已全部清除。5）管材、配件及辅助材料均已进场。6）管材及机具均以备齐，经检验合格并运进现场。3.2材料及机具准备3。2。1主要机具序号名称规格用途1钢卷尺3、5、10、50m测量直线长度2钢盘尺测量短线长度分度值为1mm3水准仪DS10测量标高、全站仪放线4挖土机挖基坑、管沟5自卸车用来运土6钢丝绳6。2~24。5mm用来下管7装载机用来回填3.2.2主要材料D500/D400的钢筋混凝土管，型号为D1220＊10/D920＊10/D630＊9/D219＊6Q235—B焊接钢管、D100/D50PE管.四、施工方法及技术措施4。1排水管道铺设4。1。1排水管道铺设前的测量要求1)找到准确的永久性水准点，将临时水准点设在稳固和僻静之处,并尽量选择在永久性建筑物上,距沟边大于10m处；2）沿着管线的方向定出管道中心和转角线，定出检查井的中心点，并与固定建筑物相连。3)确定堆土、堆料、运料、下管的区间或位置4）核对新排水管道末端接原有管道的管底标高，核对设计坡度。4。1。2施工准备及作业条件1）管道铺设前管沟及管基已合格并经验收。2)管材及机具均已备齐，经检验合格并运至现场.4。1.3工艺流程下管前管材检验检查沟底标高和管基强度检验下管机具和绳索下管接口闭水实验。4.1。4材料质量要求1、管子内、外应光滑平整、无蜂窝、塌落、露筋、空鼓现象。2、砼管外表面不允许有裂缝，管内壁裂缝宽度不得超过0。05㎜，表面龟裂和砂浆层干缩缝不在此限。3、合缝处不应漏浆。4、管口不得有破损、露筋现象。5、砼管内径、长度和壁厚偏差应符合GB/T11836-2009《混凝土和钢筋混凝土排水管》质量要求。4.1.5下管、稳管检查基础的标高和中心线是否满足设计要求。基础混凝土强度必须达到设计强度等级的50%和不小于5MPa时方可下管。4。1.5。1下管本工程由于施工工程量,沟槽、管径、自重较大，选择机械下管，沿沟槽边分散下管，以减少在沟槽内运管;如有不便于沿沟槽边下管时在沟槽上集中下管,然后在沟槽内运管。下管时，严禁用金属绳索勾住两端管口或将管材自槽边翻滚入内。4.1.5。2稳管稳管具体方法，可在编织袋内灌满黄砂，封口后压在已排设管道的顶部，其...
