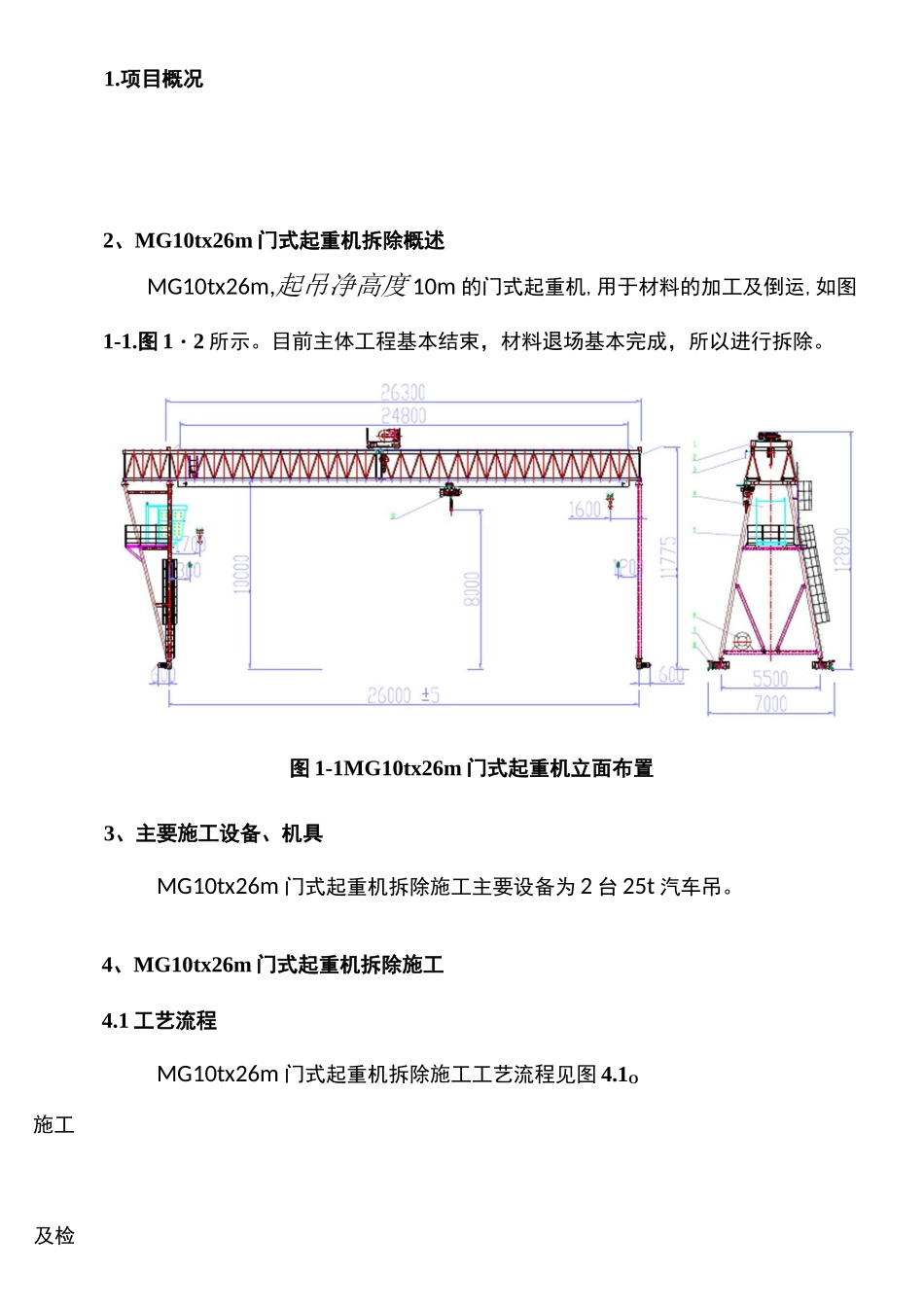

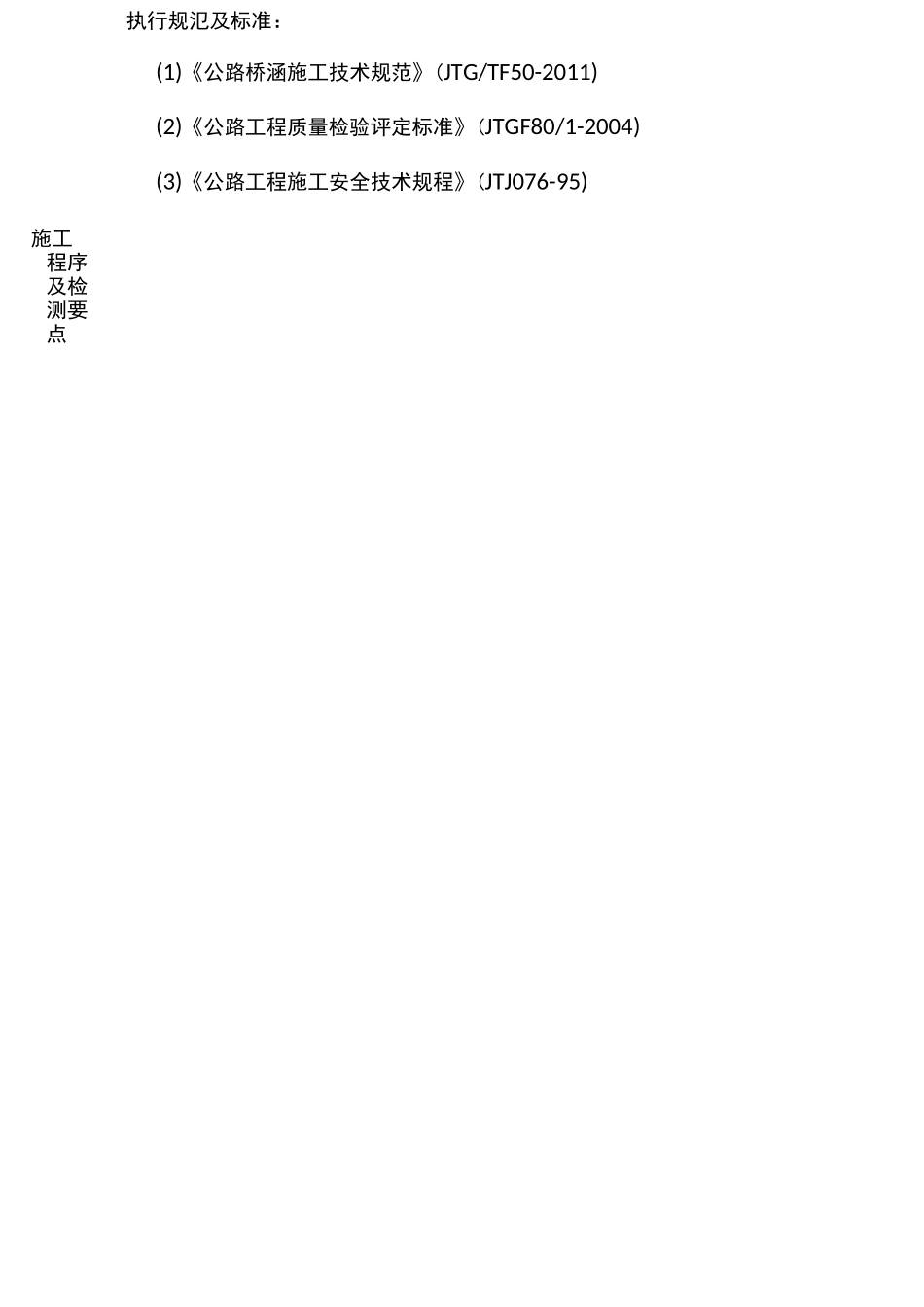

施工技术交底单工程项目工程部位MG10tx26m门式起重机拆除接受班组工程数量进度要求施工程序及检测要点执行规氾及标准：(1)《公路桥涵施工技术规范》(JTG/TF50-2011)(2)《公路工程质量检验评定标准》(JTGF80/1-2004)(3)《公路工程施工安全技术规程》(JTJ076-95)施工及检1.项目概况2、MG10tx26m门式起重机拆除概述MG10tx26m,起吊净高度10m的门式起重机,用于材料的加工及倒运,如图1-1.图1・2所示。目前主体工程基本结束，材料退场基本完成，所以进行拆除。图1-1MG10tx26m门式起重机立面布置3、主要施工设备、机具MG10tx26m门式起重机拆除施工主要设备为2台25t汽车吊。4、MG10tx26m门式起重机拆除施工4.1工艺流程MG10tx26m门式起重机拆除施工工艺流程见图4.1O测要烁丁非夂图4.1MG10tx26m门式起重机拆除施工工艺流程4.2施工准备施工准备主要包括以下几项：(1)门机拆除位置的选择，就位并锁定夹轨器。(2)柔、刚性支腿缆绳安装用配重块转运。(3)钢丝绳准备，包括柔、刚性支腿的缆绳,主梁吊装用钢丝绳。(4)手拉葫芦、大锤、割刀等拆除工具的准备。(5)2台25t汽车吊的性能检查及就位。(6)场地清理。4.3柔、刚性支腿缆绳安装为保证主梁拆除之后，柔、刚性支腿的稳定性，通过在支腿两侧安装安全缆绳的方式对两个支腿进行固定，如图4.3-1所示。安全缆绳采用616钢芯钢丝绳。湎称画丽湎砾厕碗画画帀画河郦瓜画郦涵碗风4.4电宅系统拆除电气系统的拆除主要包括小车及电动葫芦的电缆线、司机室电缆及电缆滚筒等，电气系统的拆除必须在确认断电的情况下，按电工的要求拆除。4.5司机室及平台拆除司机室重约750Kg,司机室平台重约900Kg,利用25t汽车吊从两个主梁的空隙之间进行拆除。4.6小车及电动葫芦拆除小车重约2.4t,电动葫芦重约0.6t,电缆线拆除完成之后采用25t汽车吊直接进行拆除4.7主梁拆除每台MG10tx26m门式起重机包括两根由HW175、工18、口6、［6.3等组成的主梁，主梁长28.7m,主梁的上弦杆上各布置有1根长25mP18轨道，其中1根主梁上安装门机小车的电缆导缆架，命名为主梁1,另1根轨道上安装有电动葫芦的轨道，命名为主梁2。主梁1理论重约4.7t,主梁2理论重约为6t,通过两台25t汽车吊抬吊进行拆除，拆除完成之后在地面上进行解体。施工及检图4.7-2主梁拆除平面示意图4.8柔、刚性支腿拆除刚性支腿重约4.581,柔性支腿重约2.781,采用25t直接进行拆除，如图4・8・1所不。拆除完成后就地解体。图4・8・1支腿拆除示意图4.9大车运行机构拆除
