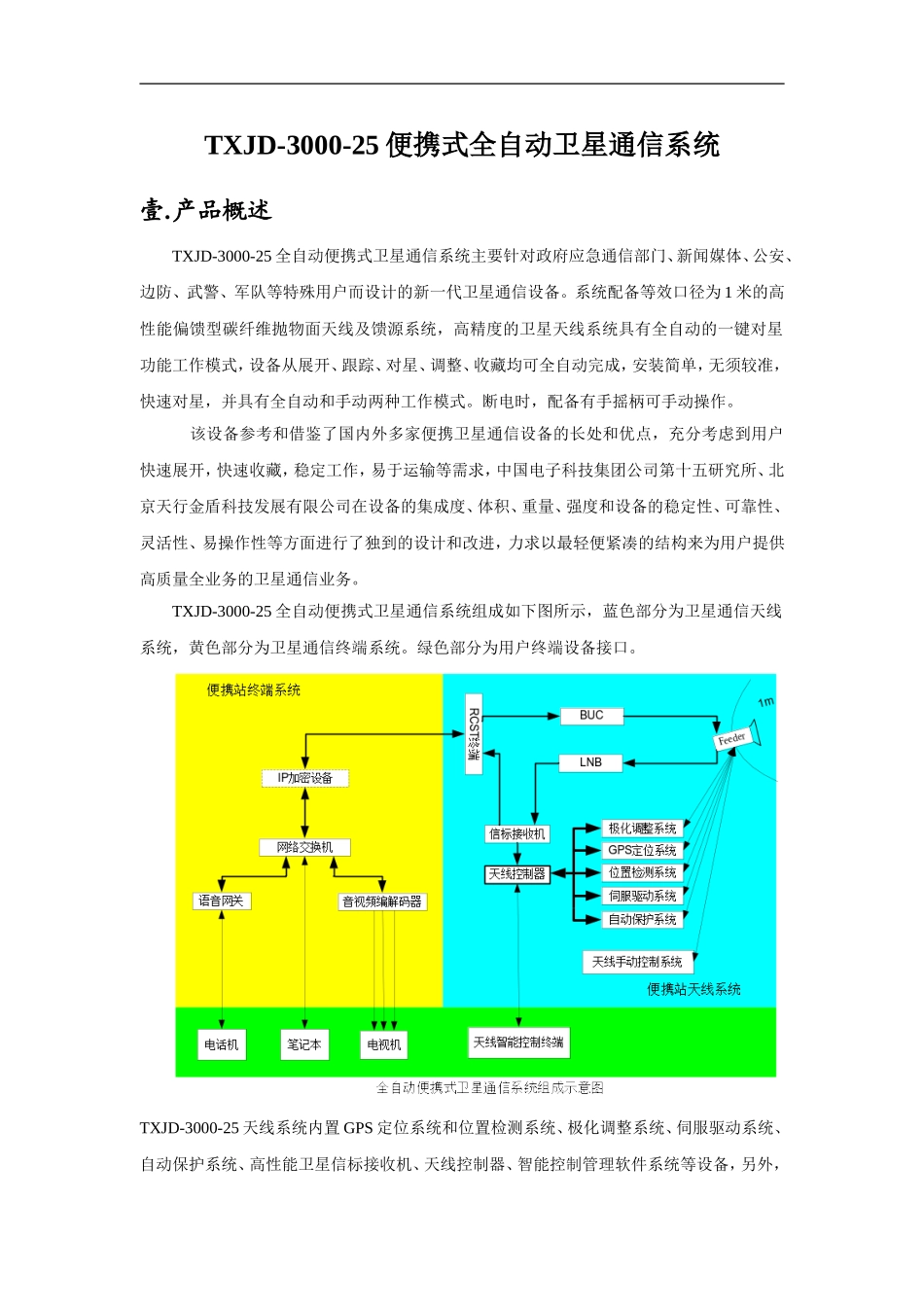

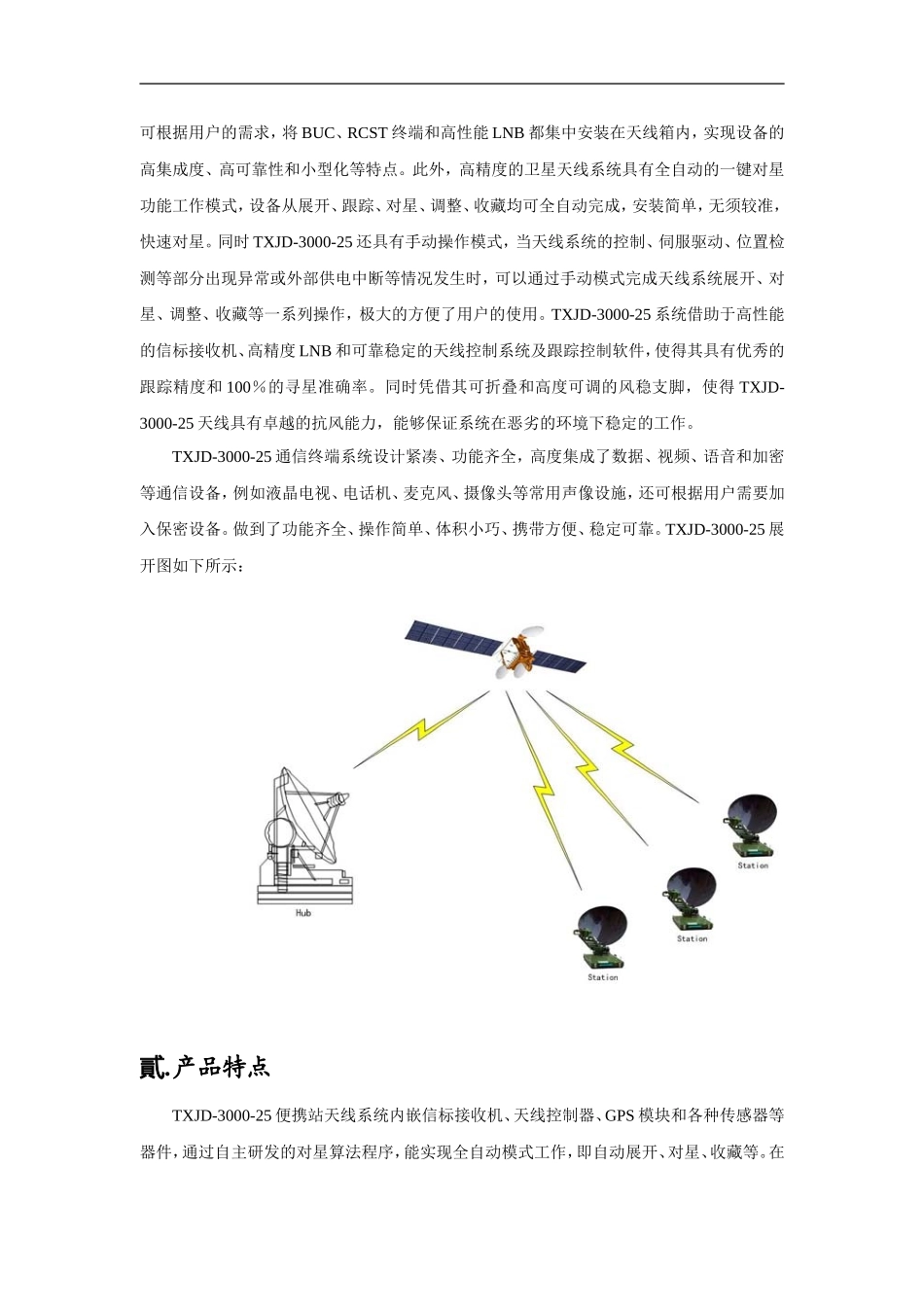

便携式全自动卫星通信系统中国电子科技集团公司第十五研究所北京天行金盾科技发展有限公司2008年TXJD-3000-25便携式全自动卫星通信系统壹.产品概述TXJD-3000-25全自动便携式卫星通信系统主要针对政府应急通信部门、新闻媒体、公安、边防、武警、军队等特殊用户而设计的新一代卫星通信设备。系统配备等效口径为1米的高性能偏馈型碳纤维抛物面天线及馈源系统，高精度的卫星天线系统具有全自动的一键对星功能工作模式，设备从展开、跟踪、对星、调整、收藏均可全自动完成，安装简单，无须较准，快速对星，并具有全自动和手动两种工作模式。断电时，配备有手摇柄可手动操作。该设备参考和借鉴了国内外多家便携卫星通信设备的长处和优点，充分考虑到用户快速展开，快速收藏，稳定工作，易于运输等需求，中国电子科技集团公司第十五研究所、北京天行金盾科技发展有限公司在设备的集成度、体积、重量、强度和设备的稳定性、可靠性、灵活性、易操作性等方面进行了独到的设计和改进，力求以最轻便紧凑的结构来为用户提供高质量全业务的卫星通信业务。TXJD-3000-25全自动便携式卫星通信系统组成如下图所示，蓝色部分为卫星通信天线系统，黄色部分为卫星通信终端系统。绿色部分为用户终端设备接口。TXJD-3000-25天线系统内置GPS定位系统和位置检测系统、极化调整系统、伺服驱动系统、自动保护系统、高性能卫星信标接收机、天线控制器、智能控制管理软件系统等设备，另外，可根据用户的需求，将BUC、RCST终端和高性能LNB都集中安装在天线箱内，实现设备的高集成度、高可靠性和小型化等特点。此外，高精度的卫星天线系统具有全自动的一键对星功能工作模式，设备从展开、跟踪、对星、调整、收藏均可全自动完成，安装简单，无须较准，快速对星。同时TXJD-3000-25还具有手动操作模式，当天线系统的控制、伺服驱动、位置检测等部分出现异常或外部供电中断等情况发生时，可以通过手动模式完成天线系统展开、对星、调整、收藏等一系列操作，极大的方便了用户的使用。TXJD-3000-25系统借助于高性能的信标接收机、高精度LNB和可靠稳定的天线控制系统及跟踪控制软件，使得其具有优秀的跟踪精度和100％的寻星准确率。同时凭借其可折叠和高度可调的风稳支脚，使得TXJD-3000-25天线具有卓越的抗风能力，能够保证系统在恶劣的环境下稳定的工作。TXJD-3000-25通信终端系统设计紧凑、功能齐全，高度集成了数据、视频、语音和加密等通信设备，例如液晶电视、电话机、麦克风、摄像头等常用声像设施，还可根据用户需要加入保密设备。做到了功能齐全、操作简单、体积小巧、携带方便、稳定可靠。TXJD-3000-25展开图如下所示：貳.产品特点TXJD-3000-25便携站天线系统内嵌信标接收机、天线控制器、GPS模块和各种传感器等器件，通过自主研发的对星算法程序，能实现全自动模式工作，即自动展开、对星、收藏等。在必要时也可采用手动和半自动模式工作，控制天线快速指向卫星，建立通信链路。通过装在笔记本电脑（PC）或（掌上电脑）PDA专用软件实现对TXJD-3000-25监控操作，该软件界面友好、简洁美观、易于操作，非专业人员经过简单培训就能熟练地操作设备，称为“一键式对星”。在野外，3分钟内既可锁定卫星。采用有无线控制模式，操作人员远距离通过PDA或PC对设备进行控制；具有优越的射频性能，通过反射面和射频支路的优化设计，确保了天线G/T值指标；可提供双向宽带传输信道，为用户提供高质量话音、数据及实时图像等综合业务；天线采用冗余跟踪工作方式，天线安装了采用信标接收机和DVB接收机，既可利用卫星信标跟踪，也可利用卫星上的DVB信号跟踪，提高了天线跟踪的可靠性；采用碳纤维偏馈天线，分片式设计，天线反射重量轻、刚度强、拆装简单方便；天线可工作于全自动、半自动和手工操作等工作模式，特殊情况下可通过手动调节装置操作天线对准卫星；天线集成度高、重量轻，其手提式包装箱采用高强度材料制成，能有效保护设备的运输安全，适合车载、机载、携行等运输方式；设备已通过国军标滴雨、淋雨标准实验，防水、防尘能力强，可在各种野外恶劣工作环境中使用。展开图PC监控软件界面PDA监控软件...
