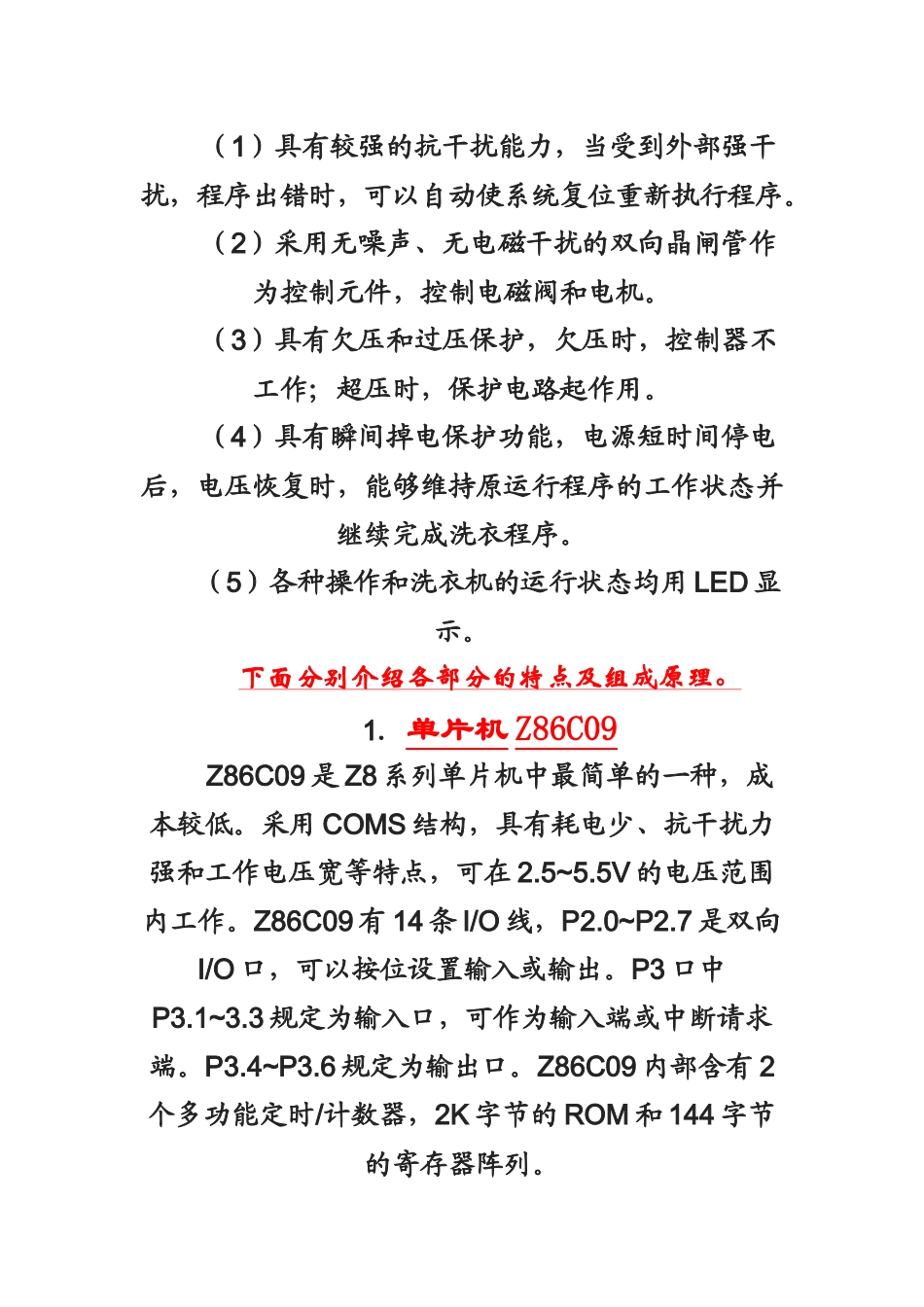

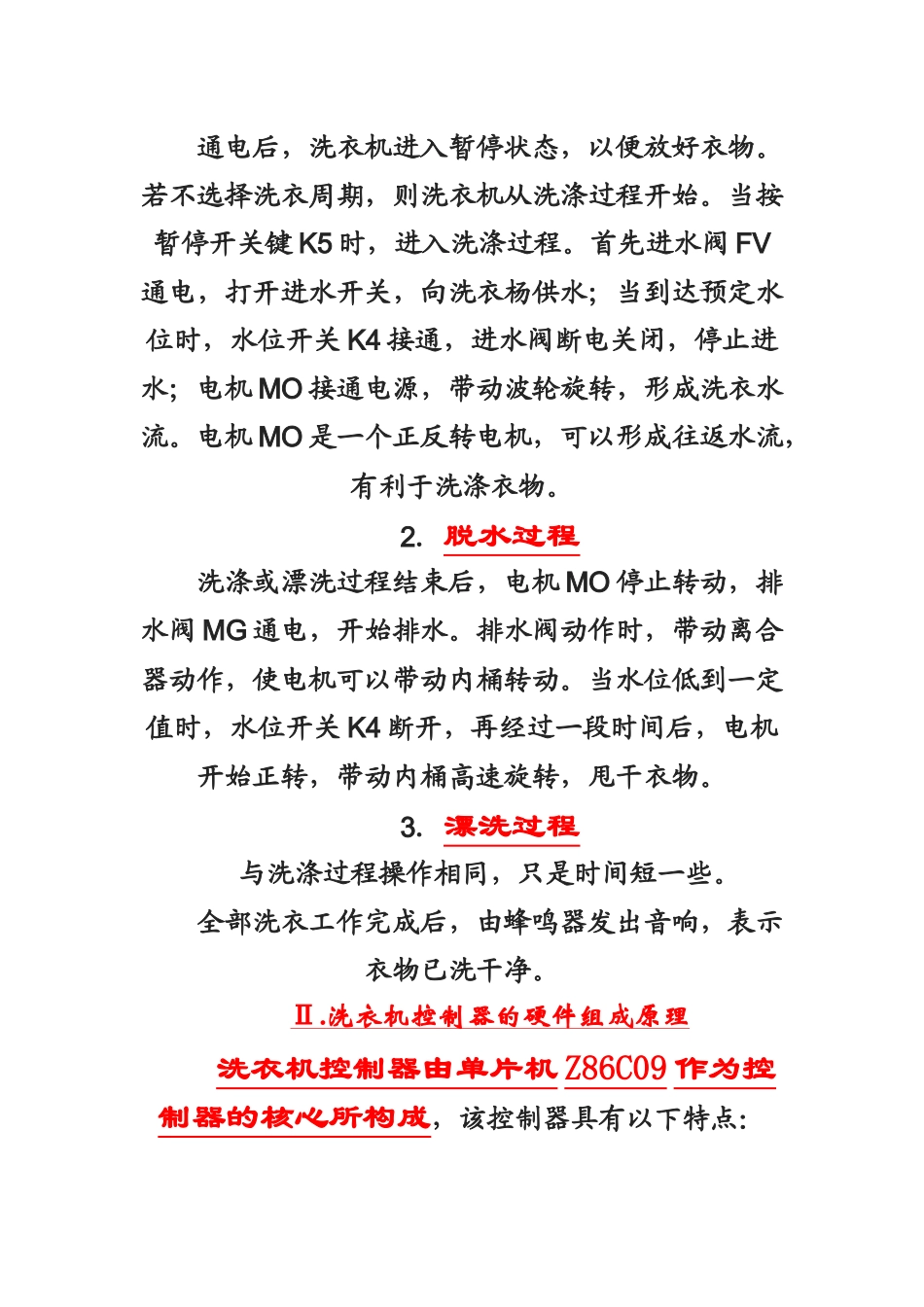

全自动洗衣机原理及电路图全自动洗衣机就是将洗衣的全过程(泡浸-洗涤-漂洗-脱水)预先设定好N个程序,洗衣时选择其中一个程序,打开水龙头和启动洗衣机开关后洗衣的全过程就会自动完成,洗衣完成时由蜂鸣器发出响声。全自动洗衣机由洗衣系统和控制电路组成。其控制电路分为机械和电脑型，电脑型控制电路是以单片机作为控制电路的核心。图1给出单片机Z86C09组成的全自动洗衣机的控制电路。Ⅰ.自动洗衣机的洗衣程序洗衣机面板上有4个按钮K1、K2、K5和K6。K1用于水流选择，分两档：普通水流与柔和水流；K2用于洗衣周期选择，可以选择洗涤、漂洗和脱水三个过程；K5是暂停开关；K6是洗衣程序选择键。洗衣程序分为标准程序和经济程序。洗衣机的标准洗衣程序是：洗涤——脱水——脱水——漂洗——脱水——漂洗——脱水。经济洗衣程序少一次漂洗和脱水过程。1．涤过程通电后，洗衣机进入暂停状态，以便放好衣物。若不选择洗衣周期，则洗衣机从洗涤过程开始。当按暂停开关键K5时，进入洗涤过程。首先进水阀FV通电，打开进水开关，向洗衣杨供水；当到达预定水位时，水位开关K4接通，进水阀断电关闭，停止进水；电机MO接通电源，带动波轮旋转，形成洗衣水流。电机MO是一个正反转电机，可以形成往返水流，有利于洗涤衣物。2．脱水过程洗涤或漂洗过程结束后，电机MO停止转动，排水阀MG通电，开始排水。排水阀动作时，带动离合器动作，使电机可以带动内桶转动。当水位低到一定值时，水位开关K4断开，再经过一段时间后，电机开始正转，带动内桶高速旋转，甩干衣物。3．漂洗过程与洗涤过程操作相同，只是时间短一些。全部洗衣工作完成后，由蜂鸣器发出音响，表示衣物已洗干净。Ⅱ.洗衣机控制器的硬件组成原理洗衣机控制器由单片机Z86C09作为控制器的核心所构成，该控制器具有以下特点：（1）具有较强的抗干扰能力，当受到外部强干扰，程序出错时，可以自动使系统复位重新执行程序。（2）采用无噪声、无电磁干扰的双向晶闸管作为控制元件，控制电磁阀和电机。（3）具有欠压和过压保护，欠压时，控制器不工作；超压时，保护电路起作用。（4）具有瞬间掉电保护功能，电源短时间停电后，电压恢复时，能够维持原运行程序的工作状态并继续完成洗衣程序。（5）各种操作和洗衣机的运行状态均用LED显示。下面分别介绍各部分的特点及组成原理。1．单片机Z86C09Z86C09是Z8系列单片机中最简单的一种，成本较低。采用COMS结构，具有耗电少、抗干扰力强和工作电压宽等特点，可在2.5~5.5V的电压范围内工作。Z86C09有14条I/O线，P2.0~P2.7是双向I/O口，可以按位设置输入或输出。P3口中P3.1~3.3规定为输入口，可作为输入端或中断请求端。P3.4~P3.6规定为输出口。Z86C09内部含有2个多功能定时/计数器，2K字节的ROM和144字节的寄存器阵列。2．电源电路部分控制器的电源由变压器B、整流二极管D14~D19、滤波电容C1和稳压集成电路7806组成。7806输出的电压分三路分别用于晶闸管触发，提供键盘输入和LED显示，以及提供单片机的电源。后两路各经过一个二极管和一个电容，当7806的输出电压下降时，还可以依靠电容保持的能量，维持电路再工作一段时间。晶体管T11、T10和稳压管DW组成欠压保护电路。当电源电压不足，T11的基极电压小于3.9V时，T11截止，T10也截止。Z86C09的P3.1端没有电压，常为低电平。T12截止，造成T5~T9的发射极均悬空，因此T5~T9截止，不受Z86C09控制。这时，虽然Z86C09能够正常工作，但外围控制元件全部关断，洗衣机不工作。单片机的P3.1端输入判别欠压保护电路工作状态的信号，只有当电压正常后，单片机才开始执行洗衣程序。当电源电压超过使用电压时，压敏电阻MR的阻值会突然变小，使电压不能超过保护电压值，当过压时间较长时，则会烧断保险丝RD。3．过零检测电路过零检测电路由晶体管T14，变压器B和二极管D17~D19组成。D17起隔离作用，在电压为零时，脉动电压为零，T14截止。由于T14的集电极电阻接到T10的集电极，只有在T10导通，即电源电压正常，T14才能在电源电压过零时输出高电平。Z86C09的P3.1端检测过零信号。4．键盘和显示电路键盘由K1~K6组成，其中K3、K4是检测开关，按键状态的检测采用扫描方法，...
