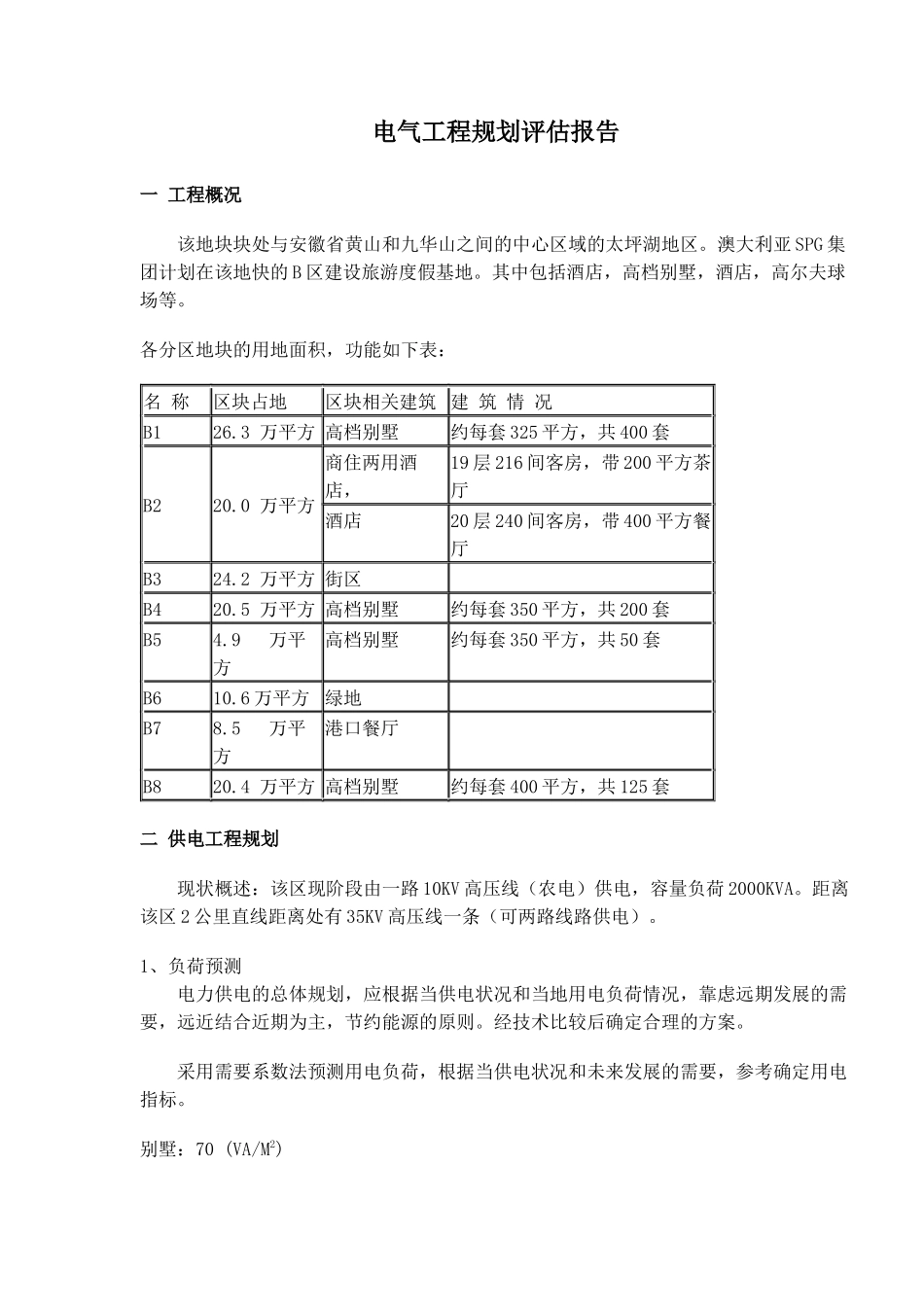

电气工程规划评估报告一工程概况该地块块处与安徽省黄山和九华山之间的中心区域的太坪湖地区。澳大利亚SPG集团计划在该地快的B区建设旅游度假基地。其中包括酒店，高档别墅，酒店，高尔夫球场等。各分区地块的用地面积，功能如下表：名称区块占地区块相关建筑建筑情况B126.3万平方高档别墅约每套325平方，共400套B220.0万平方商住两用酒店，19层216间客房，带200平方茶厅酒店20层240间客房，带400平方餐厅B324.2万平方街区B420.5万平方高档别墅约每套350平方，共200套B54.9万平方高档别墅约每套350平方，共50套B610.6万平方绿地B78.5万平方港口餐厅B820.4万平方高档别墅约每套400平方，共125套二供电工程规划现状概述：该区现阶段由一路10KV高压线（农电）供电，容量负荷2000KVA。距离该区2公里直线距离处有35KV高压线一条（可两路线路供电）。1、负荷预测电力供电的总体规划，应根据当供电状况和当地用电负荷情况，靠虑远期发展的需要，远近结合近期为主，节约能源的原则。经技术比较后确定合理的方案。采用需要系数法预测用电负荷，根据当供电状况和未来发展的需要，参考确定用电指标。别墅：70(VA/M2)商业：80(VA/M2)酒店：120(VA/M2)道路:20(KVA/KM2)广场：80(KVA/KM2)公共停车库：50(KVA/KM2)预测B区总用电负荷约45.7兆瓦。其中各分区用电负荷如下表：名称功能占地面积（平米）容积率总建筑面积（平米）用电指标（VA/平米）用电负荷（KVA）B1高档别墅263,0000.5131500709205B2商住酒店200,0000.510000012012000B3街区242,0000.61452008010164B4高档别墅205,0000.3571750705022.5B5高档别墅49,0000.3517150701200.5B6绿地106,000200B6+港口/码头72,0000.5360001003600B7高档别墅85,0000.2521250701487B8高档别墅204,0000.2551000703570市政设备300加总加总142600057385046749各区安装变压器容量如下表：名称功能用电负荷（KVA）需要系数同期系数变压器利用率变压器选择容量（KVA）B1高档别墅92050.350.90.74142.3B2商住酒店120000.60.90.79257.1B3街区101640.60.850.77405.2B4高档别墅5022.50.40.930.72669.1B5高档别墅1200.50.60.930.7957.0B6绿地2000.81B6+港口/码头36000.70.950.73420B7高档别墅14870.60.90.71147B8高档别墅35700.40.930.71897.2市政设备3000.71加总加总471940.930.730687.12、电源根据区总体规划及今后视负荷发展情况以及负荷的重要性，其中有四星、五星级宾馆属一级负荷，需两路电源供电；B区的总预计负荷为45.7MVA.1）方案一：拟在B区地块南面设一35KV变电所，作为主供电源。由太平变电站架空引来一路35KV高压架空电线作为该区的主供电源。由原来的2000KVA/10KV变电站作为第二电源，供给一级负荷。2)方案二：拟在B区地块南面设一35KV变电所，作为主供电源。由太平变电站架空引来两回路35KV高压架空电线作为该区的供电源。3)分析：方案一能很好的向一级负荷，提供两路完全独立的10KV电源，满足供电可靠性的要求。但是，由于一级负荷容量大而且分散，原有的10KV变电站的容量远远不能满足要求，需增容！10KV变电站在B区地块内，电源线路为架空线路（农电），影响了整个景区的景观要求。方案二由太平湖变电站引来两回路35KV架空电线，能满足一级负荷供电可靠性的要求。35KVA变电站可设与B地块的南面的一角，不至于影响景区的景观要求。4）小结：经技术比较，及当地供电部门的意见采用方案二。3、35KV变电站设置规划35KV变电站采用35KV/10KV电压等级，主变容量计算：按2台16MVA考虑，采用全户内式，用地按800平方米控制。4、10KV配网规划1)方案一：环网式配电，各10KV用户及各别墅和公用的10KV变电站内各设环网柜.2)树干式和放射式混合供电方式。10KV配电主干线路伸入到各别墅区、街区，根据用户实际情况建设10KV变配电所，其电源可由35KV变电所或10KV主干线路直接引入。在各10KV变电站的电源进线处附近合适的位置设置10KV开关站。考率到该区作为旅游功能，10KV配电变电站可采用埋地式。一个10KV配电站供电半径安300米考虑。对于四星、五星级等一级负荷供电，需两路高压供电，10KV配电变电站设在建筑物内部。3)分析：方案一技术合理、供电可靠，节约电缆。方...
