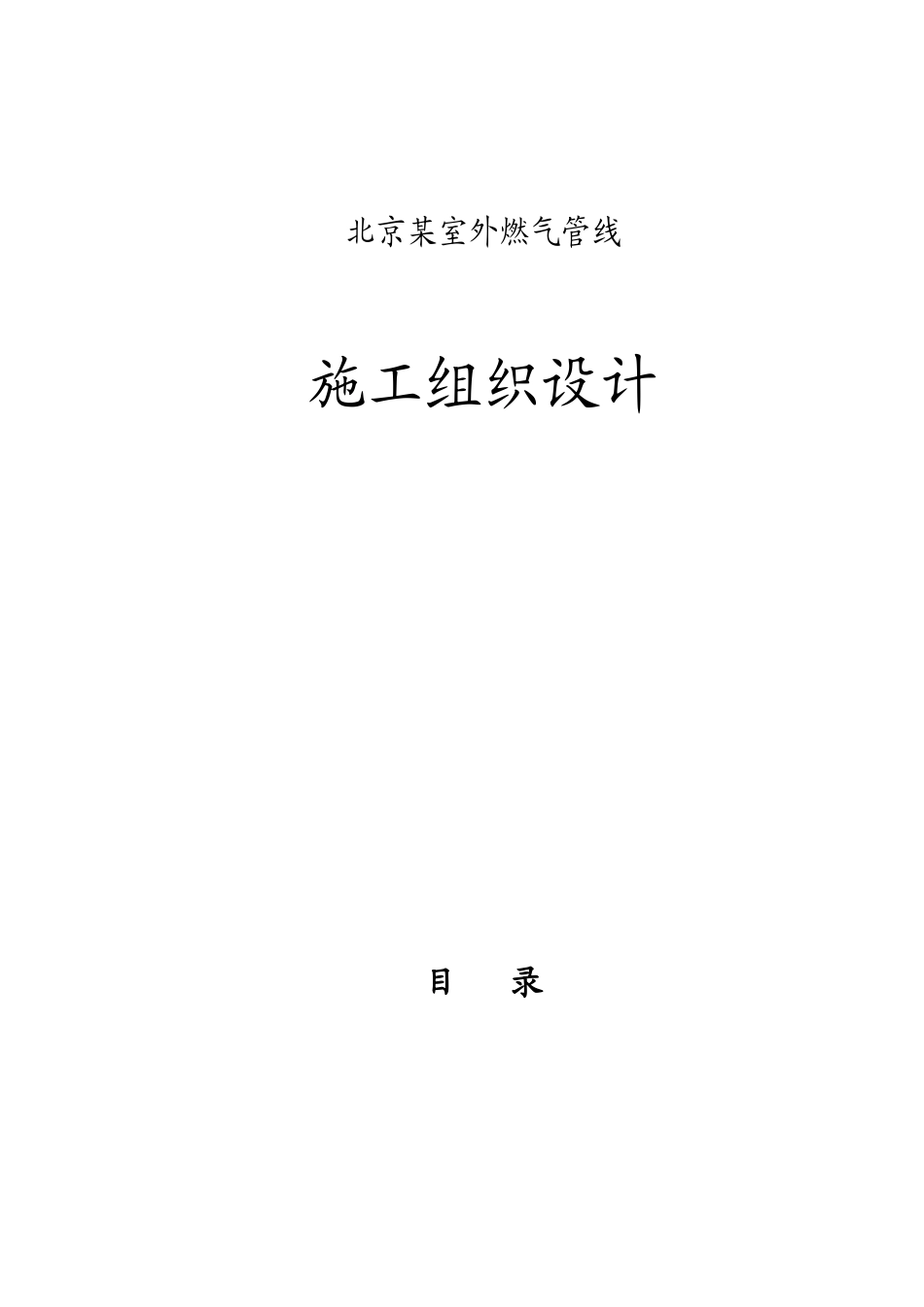

北京某室外燃气管线施工组织设计方案(DOC82页)VIP免费

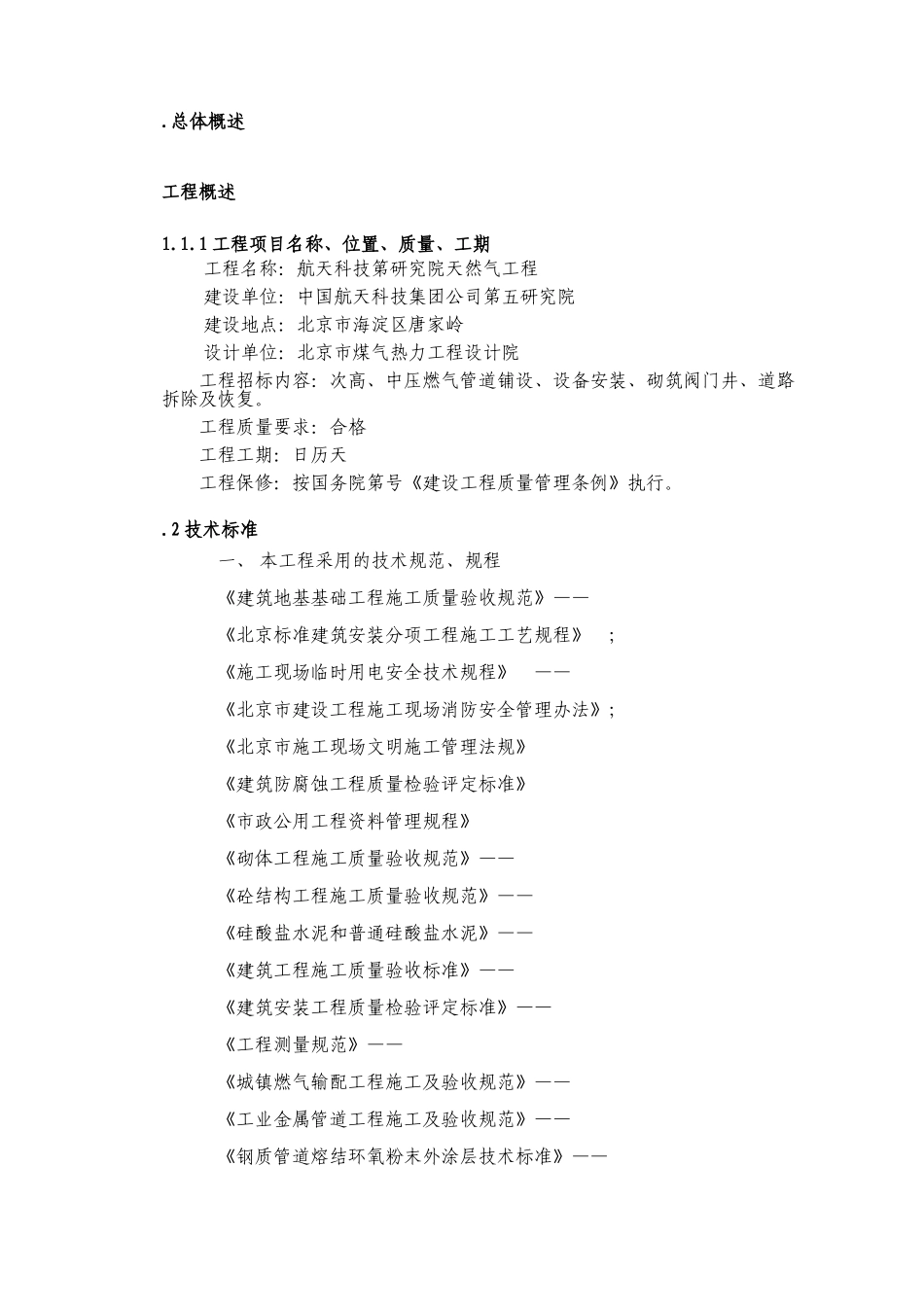

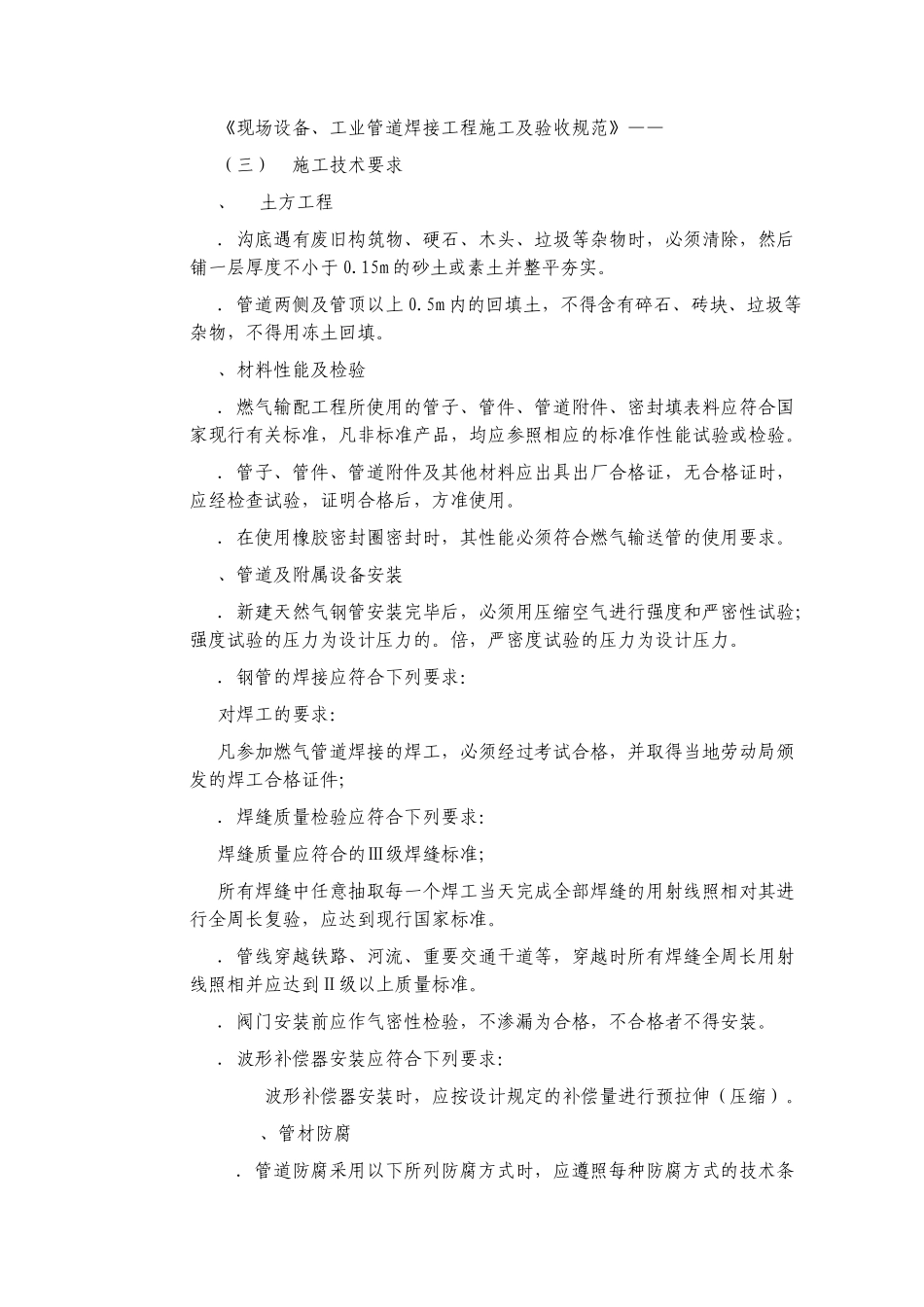

北京某室外燃气管线施工组织设计目录.总体概述工程概述1.1.1工程项目名称、位置、质量、工期工程名称：航天科技第研究院天然气工程建设单位：中国航天科技集团公司第五研究院建设地点：北京市海淀区唐家岭设计单位：北京市煤气热力工程设计院工程招标内容：次高、中压燃气管道铺设、设备安装、砌筑阀门井、道路拆除及恢复。工程质量要求：合格工程工期：日历天工程保修：按国务院第号《建设工程质量管理条例》执行。.2技术标准一、本工程采用的技术规范、规程《建筑地基基础工程施工质量验收规范》——《北京标准建筑安装分项工程施工工艺规程》；《施工现场临时用电安全技术规程》——《北京市建设工程施工现场消防安全管理办法》；《北京市施工现场文明施工管理法规》《建筑防腐蚀工程质量检验评定标准》《市政公用工程资料管理规程》《砌体工程施工质量验收规范》——《砼结构工程施工质量验收规范》——《硅酸盐水泥和普通硅酸盐水泥》——《建筑工程施工质量验收标准》——《建筑安装工程质量检验评定标准》——《工程测量规范》——《城镇燃气输配工程施工及验收规范》——《工业金属管道工程施工及验收规范》——《钢质管道熔结环氧粉末外涂层技术标准》——《现场设备、工业管道焊接工程施工及验收规范》——（三）施工技术要求、土方工程．沟底遇有废旧构筑物、硬石、木头、垃圾等杂物时，必须清除，然后铺一层厚度不小于0.15m的砂土或素土并整平夯实。．管道两侧及管顶以上0.5m内的回填土，不得含有碎石、砖块、垃圾等杂物，不得用冻土回填。、材料性能及检验．燃气输配工程所使用的管子、管件、管道附件、密封填表料应符合国家现行有关标准，凡非标准产品，均应参照相应的标准作性能试验或检验。．管子、管件、管道附件及其他材料应出具出厂合格证，无合格证时，应经检查试验，证明合格后，方准使用。．在使用橡胶密封圈密封时，其性能必须符合燃气输送管的使用要求。、管道及附属设备安装．新建天然气钢管安装完毕后，必须用压缩空气进行强度和严密性试验；强度试验的压力为设计压力的。倍，严密度试验的压力为设计压力。．钢管的焊接应符合下列要求：对焊工的要求：凡参加燃气管道焊接的焊工，必须经过考试合格，并取得当地劳动局颁发的焊工合格证件；．焊缝质量检验应符合下列要求：焊缝质量应符合的Ⅲ级焊缝标准；所有焊缝中任意抽取每一个焊工当天完成全部焊缝的用射线照相对其进行全周长复验，应达到现行国家标准。．管线穿越铁路、河流、重要交通干道等，穿越时所有焊缝全周长用射线照相并应达到Ⅱ级以上质量标准。．阀门安装前应作气密性检验，不渗漏为合格，不合格者不得安装。．波形补偿器安装应符合下列要求：波形补偿器安装时，应按设计规定的补偿量进行预拉伸（压缩）。、管材防腐．管道防腐采用以下所列防腐方式时，应遵照每种防腐方式的技术条款。．采用熔洁环氧粉末涂层。．采用塑化沥青冷缠带防蚀层。．采用环氧煤沥青涂层。．管道敷设除特殊情况外，一律采用埋地敷设，埋于冻土层下，最小埋深不小于米。、调压调压器、安全阀、过滤器、检测仪表及其他设备，均应具有产品合格证，安装前应进行检查。、管道试压及吹扫．天然气管道必须分段进行强度试验和整体严密性试验。分段长度以公里为宜。．强度试验合格的管段间相互连接的焊缝经射线照相检验应达到Ⅰ级质量标准。全线接通后，可不再进行整体强度试验。管段间的连接由建设单位负责组织并作记录。．管线穿越铁路、河流、重要交通干道等穿跨越时应单独进行强度试验。．强度试验采用气体做为试验介质，必须采取有效的安全措施，并应报请主管部门批准。．强度试验压力取设计压力的倍（）。．严密性试验以稳压小时不泄漏为合格。．管道通球扫线。．．管道及其附件组装完成并试压合格后，应进行通球扫线，并小少于两次。通球应按介质流动方向进行，以避免补偿器内套筒被破坏，扫线结果可以有纸或白布的板置于吹扫口处检查，当球后的气体无铁锈脏物则认为合格。．．通球扫线后将集存在阀室外放散管内的脏物排出，清扫干净。未说明的请参照施工图燃气专业施工图技术说明书部分。新技术、新工艺、新材料、新...
