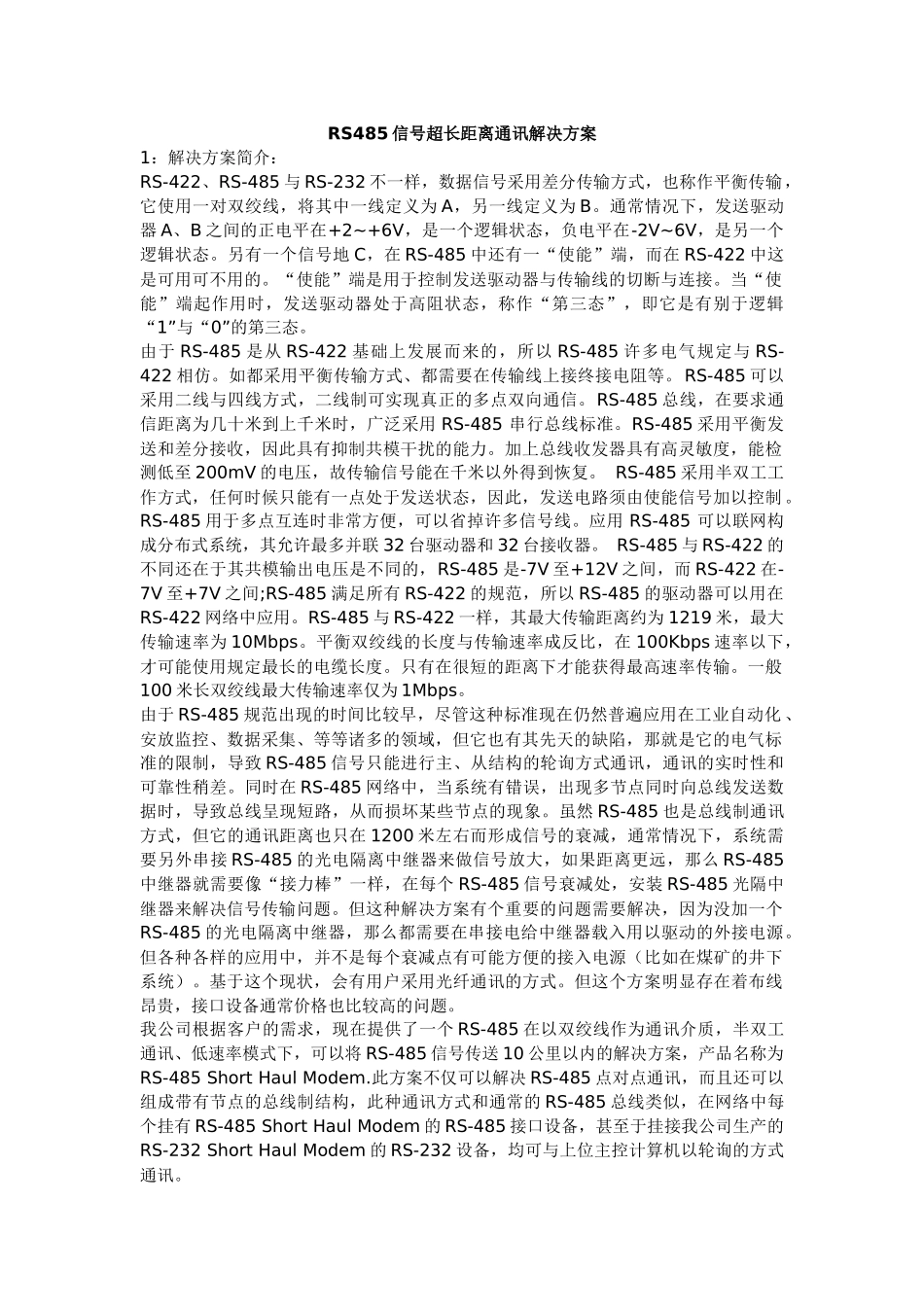

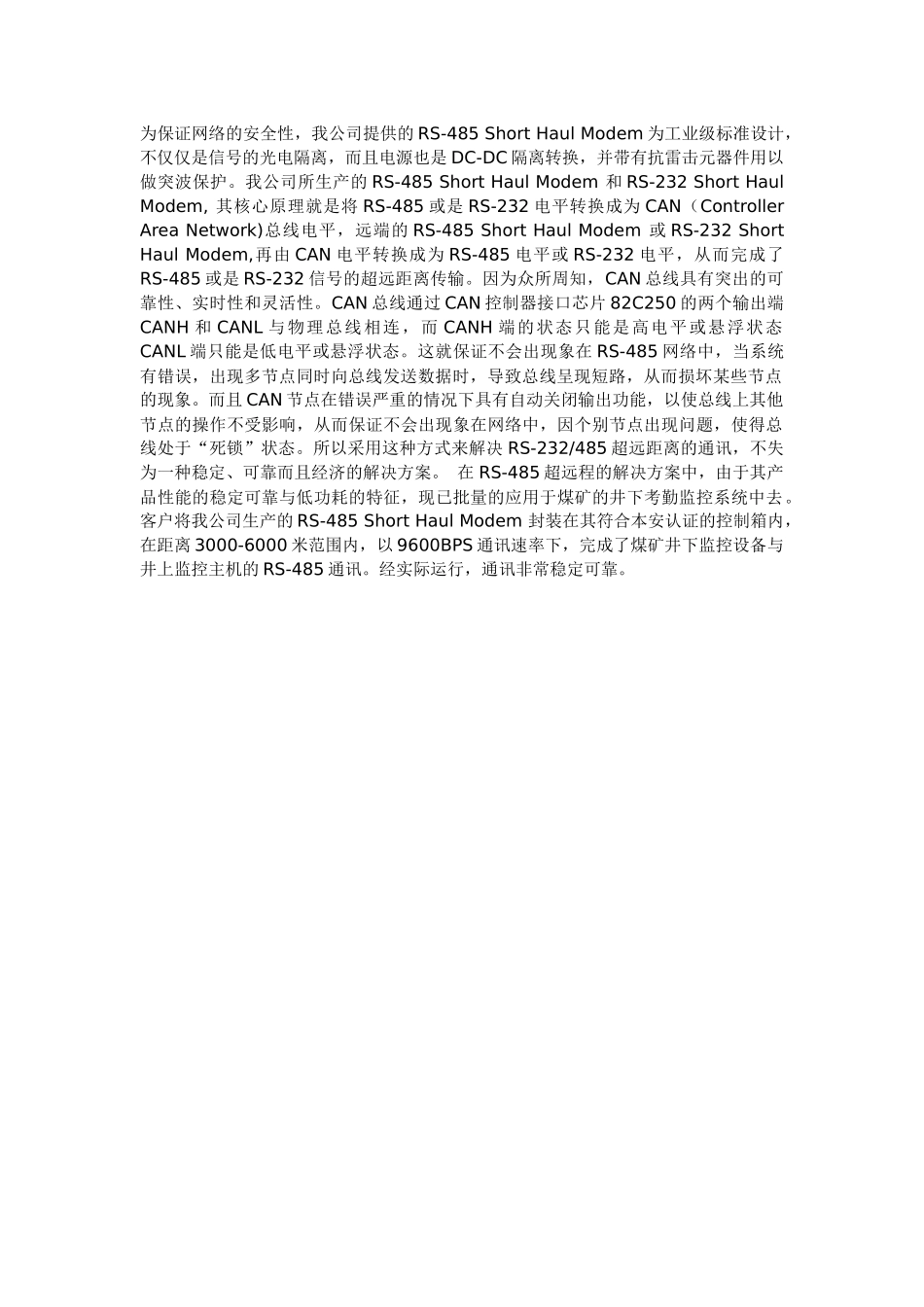

RS485信号超长距离通讯解决方案1：解决方案简介：RS-422、RS-485与RS-232不一样，数据信号采用差分传输方式，也称作平衡传输，它使用一对双绞线，将其中一线定义为A，另一线定义为B。通常情况下，发送驱动器A、B之间的正电平在+2~+6V，是一个逻辑状态，负电平在-2V~6V，是另一个逻辑状态。另有一个信号地C，在RS-485中还有一“使能”端，而在RS-422中这是可用可不用的。“使能”端是用于控制发送驱动器与传输线的切断与连接。当“使能”端起作用时，发送驱动器处于高阻状态，称作“第三态”，即它是有别于逻辑“1”与“0”的第三态。由于RS-485是从RS-422基础上发展而来的，所以RS-485许多电气规定与RS-422相仿。如都采用平衡传输方式、都需要在传输线上接终接电阻等。RS-485可以采用二线与四线方式，二线制可实现真正的多点双向通信。RS-485总线，在要求通信距离为几十米到上千米时，广泛采用RS-485串行总线标准。RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。加上总线收发器具有高灵敏度，能检测低至200mV的电压，故传输信号能在千米以外得到恢复。RS-485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。RS-485用于多点互连时非常方便，可以省掉许多信号线。应用RS-485可以联网构成分布式系统，其允许最多并联32台驱动器和32台接收器。RS-485与RS-422的不同还在于其共模输出电压是不同的，RS-485是-7V至+12V之间，而RS-422在-7V至+7V之间;RS-485满足所有RS-422的规范，所以RS-485的驱动器可以用在RS-422网络中应用。RS-485与RS-422一样，其最大传输距离约为1219米，最大传输速率为10Mbps。平衡双绞线的长度与传输速率成反比，在100Kbps速率以下，才可能使用规定最长的电缆长度。只有在很短的距离下才能获得最高速率传输。一般100米长双绞线最大传输速率仅为1Mbps。由于RS-485规范出现的时间比较早，尽管这种标准现在仍然普遍应用在工业自动化、安放监控、数据采集、等等诸多的领域，但它也有其先天的缺陷，那就是它的电气标准的限制，导致RS-485信号只能进行主、从结构的轮询方式通讯，通讯的实时性和可靠性稍差。同时在RS-485网络中，当系统有错误，出现多节点同时向总线发送数据时，导致总线呈现短路，从而损坏某些节点的现象。虽然RS-485也是总线制通讯方式，但它的通讯距离也只在1200米左右而形成信号的衰减，通常情况下，系统需要另外串接RS-485的光电隔离中继器来做信号放大，如果距离更远，那么RS-485中继器就需要像“接力棒”一样，在每个RS-485信号衰减处，安装RS-485光隔中继器来解决信号传输问题。但这种解决方案有个重要的问题需要解决，因为没加一个RS-485的光电隔离中继器，那么都需要在串接电给中继器载入用以驱动的外接电源。但各种各样的应用中，并不是每个衰减点有可能方便的接入电源（比如在煤矿的井下系统）。基于这个现状，会有用户采用光纤通讯的方式。但这个方案明显存在着布线昂贵，接口设备通常价格也比较高的问题。我公司根据客户的需求，现在提供了一个RS-485在以双绞线作为通讯介质，半双工通讯、低速率模式下，可以将RS-485信号传送10公里以内的解决方案，产品名称为RS-485ShortHaulModem.此方案不仅可以解决RS-485点对点通讯，而且还可以组成带有节点的总线制结构，此种通讯方式和通常的RS-485总线类似，在网络中每个挂有RS-485ShortHaulModem的RS-485接口设备，甚至于挂接我公司生产的RS-232ShortHaulModem的RS-232设备，均可与上位主控计算机以轮询的方式通讯。为保证网络的安全性，我公司提供的RS-485ShortHaulModem为工业级标准设计，不仅仅是信号的光电隔离，而且电源也是DC-DC隔离转换，并带有抗雷击元器件用以做突波保护。我公司所生产的RS-485ShortHaulModem和RS-232ShortHaulModem,其核心原理就是将RS-485或是RS-232电平转换成为CAN（ControllerAreaNetwork)总线电平，远端的RS-485ShortHaulModem或RS-232ShortHaulModem,再由CAN电平转换成为RS-485电平或RS-232电平，从而完成了RS-485或是RS-232信号的超远距离传输。因为众所周知，CAN总线具有突出的可靠性、实时性和灵活性。...
