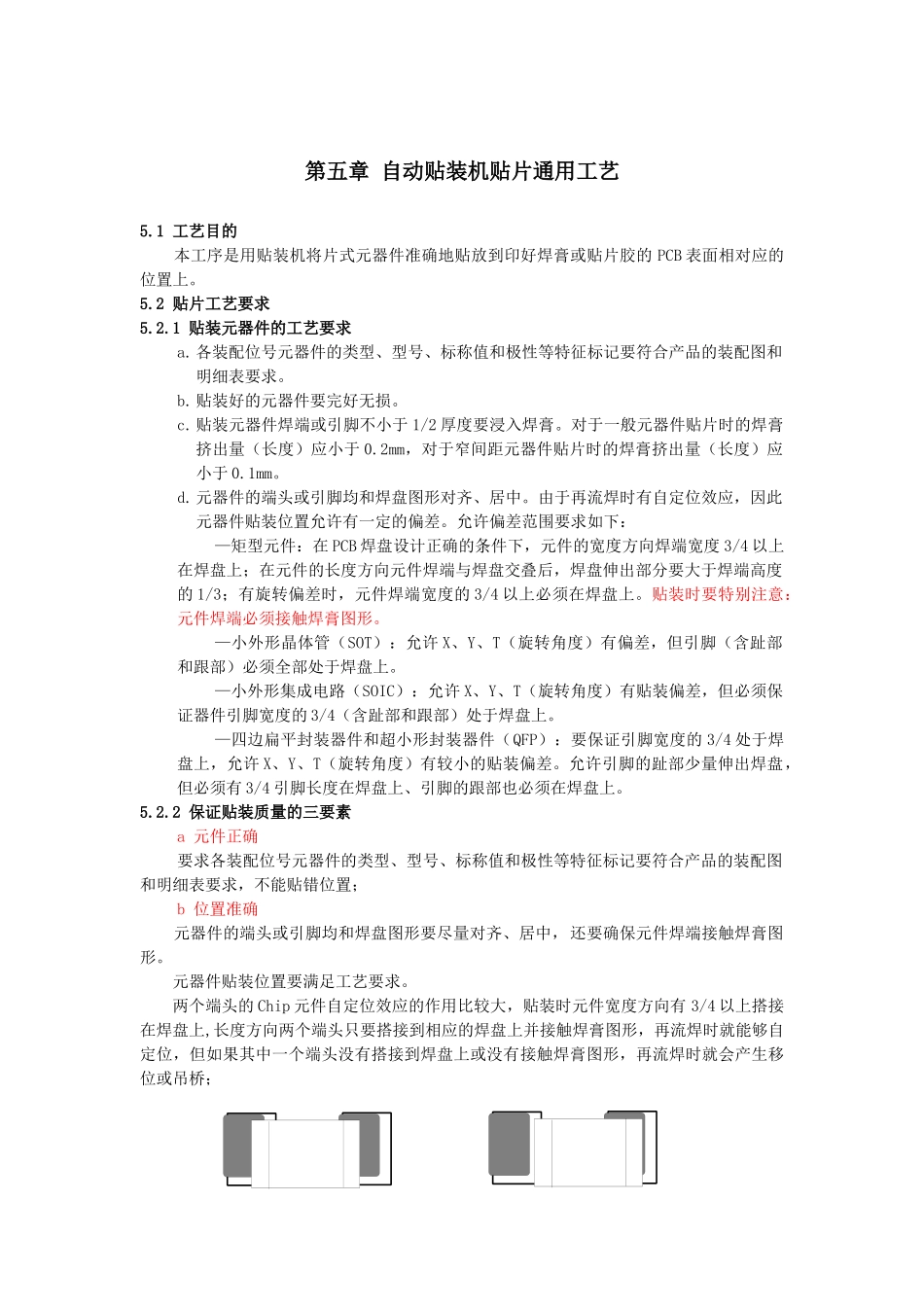

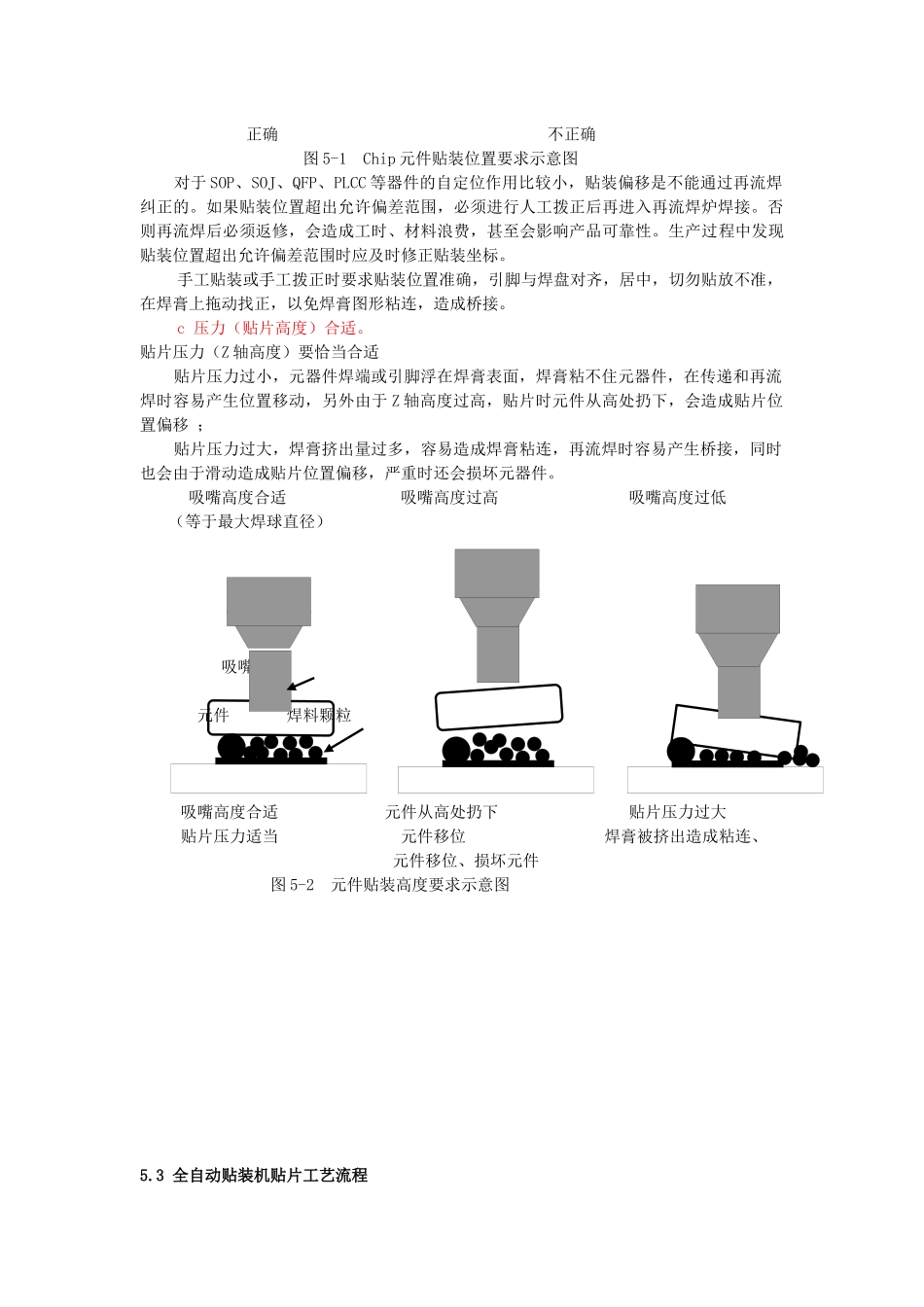

第五章自动贴装机贴片通用工艺5.1工艺目的本工序是用贴装机将片式元器件准确地贴放到印好焊膏或贴片胶的PCB表面相对应的位置上。5.2贴片工艺要求5.2.1贴装元器件的工艺要求a.各装配位号元器件的类型、型号、标称值和极性等特征标记要符合产品的装配图和明细表要求。b.贴装好的元器件要完好无损。c.贴装元器件焊端或引脚不小于1/2厚度要浸入焊膏。对于一般元器件贴片时的焊膏挤出量（长度）应小于0.2mm，对于窄间距元器件贴片时的焊膏挤出量（长度）应小于0.1mm。d.元器件的端头或引脚均和焊盘图形对齐、居中。由于再流焊时有自定位效应，因此元器件贴装位置允许有一定的偏差。允许偏差范围要求如下：—矩型元件：在PCB焊盘设计正确的条件下，元件的宽度方向焊端宽度3/4以上在焊盘上；在元件的长度方向元件焊端与焊盘交叠后，焊盘伸出部分要大于焊端高度的1/3；有旋转偏差时，元件焊端宽度的3/4以上必须在焊盘上。贴装时要特别注意：元件焊端必须接触焊膏图形。—小外形晶体管（SOT）：允许X、Y、T（旋转角度）有偏差，但引脚（含趾部和跟部）必须全部处于焊盘上。—小外形集成电路（SOIC）：允许X、Y、T（旋转角度）有贴装偏差，但必须保证器件引脚宽度的3/4（含趾部和跟部）处于焊盘上。—四边扁平封装器件和超小形封装器件（QFP）：要保证引脚宽度的3/4处于焊盘上，允许X、Y、T（旋转角度）有较小的贴装偏差。允许引脚的趾部少量伸出焊盘，但必须有3/4引脚长度在焊盘上、引脚的跟部也必须在焊盘上。5.2.2保证贴装质量的三要素a元件正确要求各装配位号元器件的类型、型号、标称值和极性等特征标记要符合产品的装配图和明细表要求，不能贴错位置；b位置准确元器件的端头或引脚均和焊盘图形要尽量对齐、居中，还要确保元件焊端接触焊膏图形。元器件贴装位置要满足工艺要求。两个端头的Chip元件自定位效应的作用比较大，贴装时元件宽度方向有3/4以上搭接在焊盘上,长度方向两个端头只要搭接到相应的焊盘上并接触焊膏图形，再流焊时就能够自定位，但如果其中一个端头没有搭接到焊盘上或没有接触焊膏图形，再流焊时就会产生移位或吊桥；正确不正确图5-1Chip元件贴装位置要求示意图对于SOP、SOJ、QFP、PLCC等器件的自定位作用比较小，贴装偏移是不能通过再流焊纠正的。如果贴装位置超出允许偏差范围，必须进行人工拨正后再进入再流焊炉焊接。否则再流焊后必须返修，会造成工时、材料浪费，甚至会影响产品可靠性。生产过程中发现贴装位置超出允许偏差范围时应及时修正贴装坐标。手工贴装或手工拨正时要求贴装位置准确，引脚与焊盘对齐，居中，切勿贴放不准，在焊膏上拖动找正，以免焊膏图形粘连，造成桥接。c压力（贴片高度）合适。贴片压力（Z轴高度）要恰当合适贴片压力过小，元器件焊端或引脚浮在焊膏表面，焊膏粘不住元器件，在传递和再流焊时容易产生位置移动，另外由于Z轴高度过高，贴片时元件从高处扔下，会造成贴片位置偏移；贴片压力过大，焊膏挤出量过多，容易造成焊膏粘连，再流焊时容易产生桥接，同时也会由于滑动造成贴片位置偏移，严重时还会损坏元器件。吸嘴高度合适吸嘴高度过高吸嘴高度过低（等于最大焊球直径）吸嘴元件焊料颗粒吸嘴高度合适元件从高处扔下贴片压力过大贴片压力适当元件移位焊膏被挤出造成粘连、元件移位、损坏元件图5-2元件贴装高度要求示意图5.3全自动贴装机贴片工艺流程新产品贴装老产品贴装文件准备文件准备Yes离线编程吗?No离线编程贴装前准备贴装前准备开机开机安装供料器在线编程Yes安装供料器了吗？No上PCB安装供料器做视觉核查程序首件试贴调整程序首件试贴YESNONoYes贴装检验转再流焊关机5.4离线编程贴装机是计算机控制的自动化生产设备。贴片之前必须编制贴片程序。贴片程序由拾片程序和贴片程序两部分组成。拾片程序就是告诉机器到哪里去拾片、拾什么样的元件、元件的包装是包装是什么样的等拾片信息。其内容包括：每一步的元件名、每一步拾片的X、Y和转角T的偏移量、供料器料站位置、供料器的类型、拾片高度、抛料位置、是否跳步。贴片程序就是告诉机器把元件贴到哪里、贴片的角度、贴片的高度等信息。其内容包括：每一步的元件名、说明、...
