模拟电子技术考试题AVIP免费

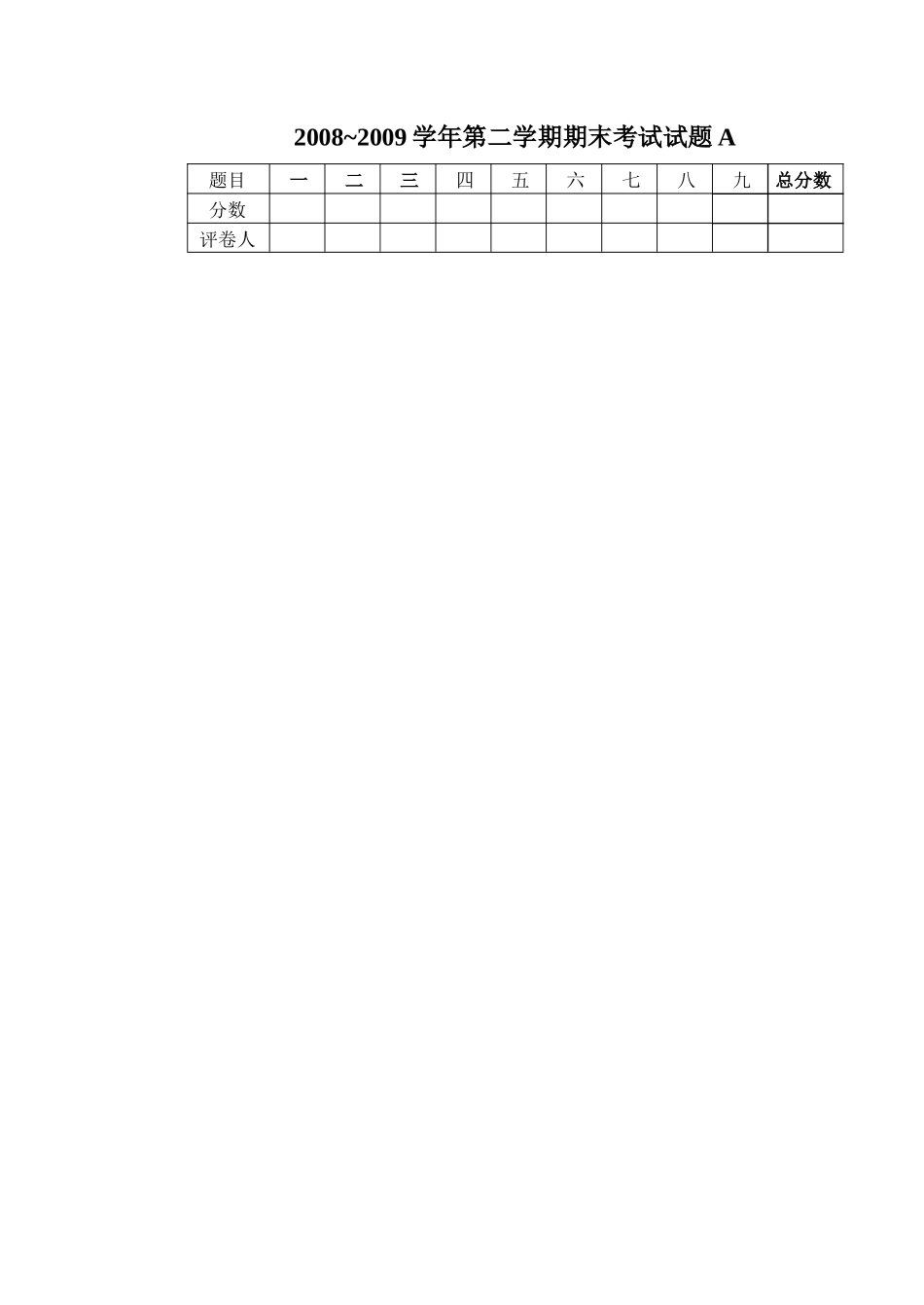

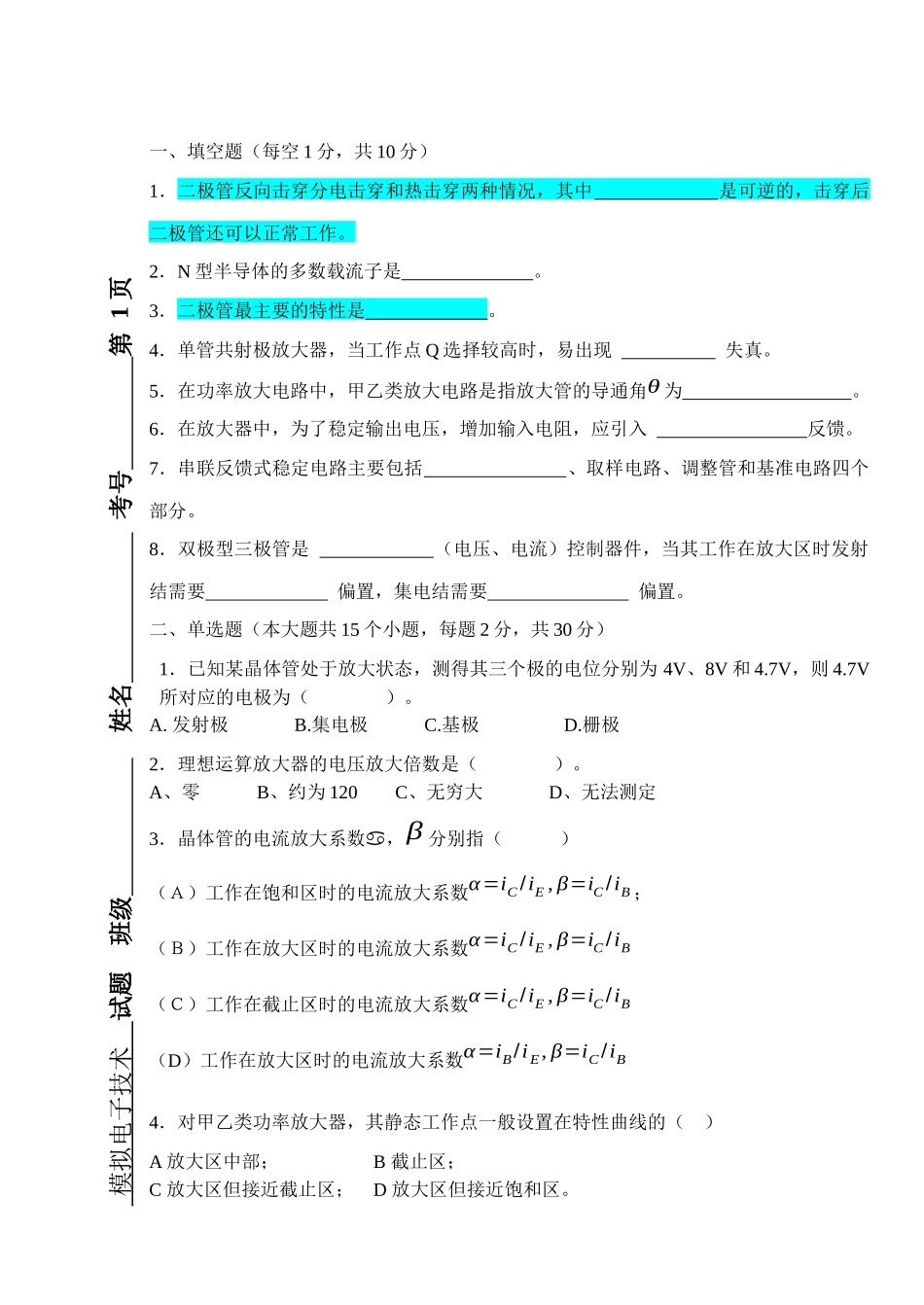

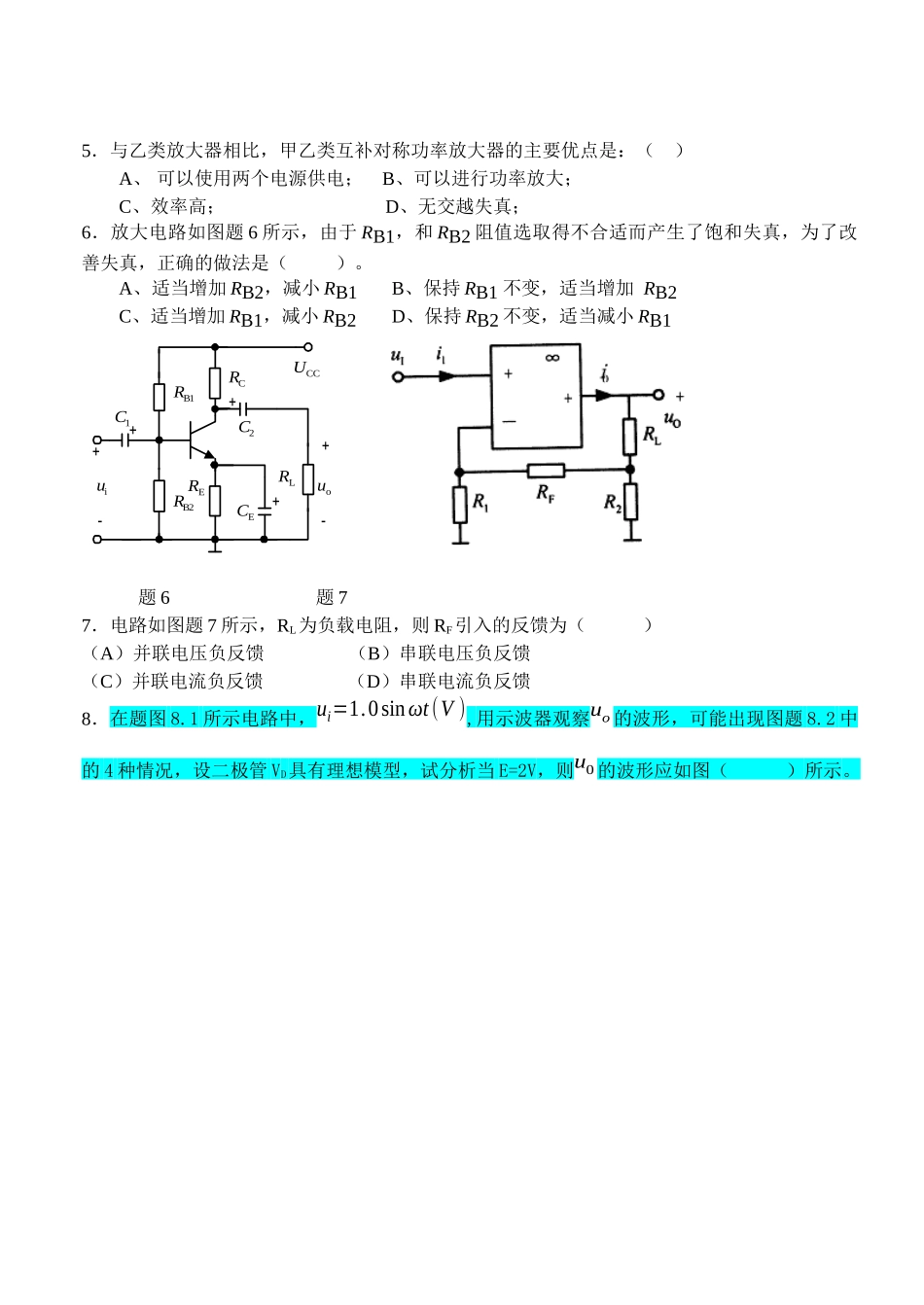

2008~2009学年第二学期期末考试试题A题目一二三四五六七八九总分数分数评卷人模拟电子技术试题班级姓名考号第1页一、填空题（每空1分，共10分）1．二极管反向击穿分电击穿和热击穿两种情况，其中是可逆的，击穿后二极管还可以正常工作。2．N型半导体的多数载流子是。3．二极管最主要的特性是。4．单管共射极放大器，当工作点Q选择较高时，易出现失真。5．在功率放大电路中，甲乙类放大电路是指放大管的导通角θ为。6．在放大器中，为了稳定输出电压，增加输入电阻，应引入反馈。7．串联反馈式稳定电路主要包括、取样电路、调整管和基准电路四个部分。8．双极型三极管是（电压、电流）控制器件，当其工作在放大区时发射结需要偏置，集电结需要偏置。二、单选题（本大题共15个小题，每题2分，共30分）1．已知某晶体管处于放大状态，测得其三个极的电位分别为4V、8V和4.7V，则4.7V所对应的电极为（）。A.发射极B.集电极C.基极D.栅极2．理想运算放大器的电压放大倍数是（）。A、零B、约为120C、无穷大D、无法测定3．晶体管的电流放大系数，β分别指（）（Ａ）工作在饱和区时的电流放大系数α=iC/iE,β=iC/iB；（Ｂ）工作在放大区时的电流放大系数α=iC/iE,β=iC/iB（Ｃ）工作在截止区时的电流放大系数α=iC/iE,β=iC/iB（D）工作在放大区时的电流放大系数α=iB/iE,β=iC/iB4．对甲乙类功率放大器，其静态工作点一般设置在特性曲线的（）A放大区中部；B截止区；C放大区但接近截止区；D放大区但接近饱和区。5．与乙类放大器相比，甲乙类互补对称功率放大器的主要优点是：（）A、可以使用两个电源供电；B、可以进行功率放大；C、效率高；D、无交越失真；6．放大电路如图题6所示，由于RB1，和RB2阻值选取得不合适而产生了饱和失真，为了改善失真，正确的做法是（）。A、适当增加RB2，减小RB1B、保持RB1不变，适当增加RB2C、适当增加RB1，减小RB2D、保持RB2不变，适当减小RB1题6题77．电路如图题7所示，RL为负载电阻，则RF引入的反馈为（）（A）并联电压负反馈（B）串联电压负反馈（C）并联电流负反馈（D）串联电流负反馈8．在题图8.1所示电路中，ui=1.0sinωt(V),用示波器观察uo的波形，可能出现图题8.2中的4种情况，设二极管VD具有理想模型，试分析当E=2V，则u0的波形应如图（）所示。+++RECEC1C2RLRCRB2RB1UCC+-+-uiuo+-EVDuiR1kΩuo+-题图8.1123uot0(A)123uot0123uot0(B)123uot0(D)(C)uo=0题图8.2模拟电子技术试题班级姓名考号第2页9．将ＰＮ结加适当的反向电压，则空间电荷区将（）A、变宽B、变窄C、不变D、随电压而定10．电路如图10所示，其电压放大倍数等于（）A、1B、2C、0D、无法计算题1011．稳压二极管主要工作在（）区。A、死区B、反向击穿C、反向截止D、正向导通12．符号中表示发光二极管的为（）。13．放大电路处于静态是指()。Ａ、输入信号幅值不变时的电路状态Ｂ、输入信号频率不变时的电路状态Ｃ、输入端开路时的电路状态Ｄ、输入信号为零时的电路状态14．三极管的极间电流满足iC=βiB时，三极管肯定工作在（）A、饱和区B、放大区C、截止区D、击穿状态15．既能放大电压，也能放大电流的是_________组态放大电路。A、共射B、共集C、共基D、不确定三、（本题8分）分别设计满足如下要求的放大电路，其中运放选择LM324,可选择的电阻有1kΩ，2kΩ，3kΩ，4.9kΩ，5.1kΩ，9.1kΩ，10kΩ。（1）vo=3vi，（2）vo=−(5vi1+10vi2)，LRCCU2CovIv1BRCR1C2BR2ER1ERSRSvEC四、（本题16分）如图11已知，RB1=60kΩ，RB2=30kΩ，β＝100，RＣ＝2kΩ，VCC=12V，RE1=0.5kΩ,RE2=1.1kΩ，RL=2kΩ。（1）计算电路的静态工作点；（4分）（2）画出电路的小信号模型，求电压放大倍数Au，输入、输出电阻Ri，RO。（8分）（3）若RS=0.5kΩ，求电压放大倍数Aus。（2分）（4）分别说出射极电阻RE1、RE2和电容CE的作用（2分）图11五、（本大题8分）积分电路如图12(a)所示，已知初始状态时vC(0)=0，试求：（1）当R=100kΩ,C=2μF时，加入vI(t)=1V的阶跃电压，求1秒后输出电压的值；（2）当R=100kΩ,C=0.47μF，输入电压波形如图12（b）所示，画出vo的波形。图12（a）图12（b）－A1＋R4R2R1－A2＋R3...
