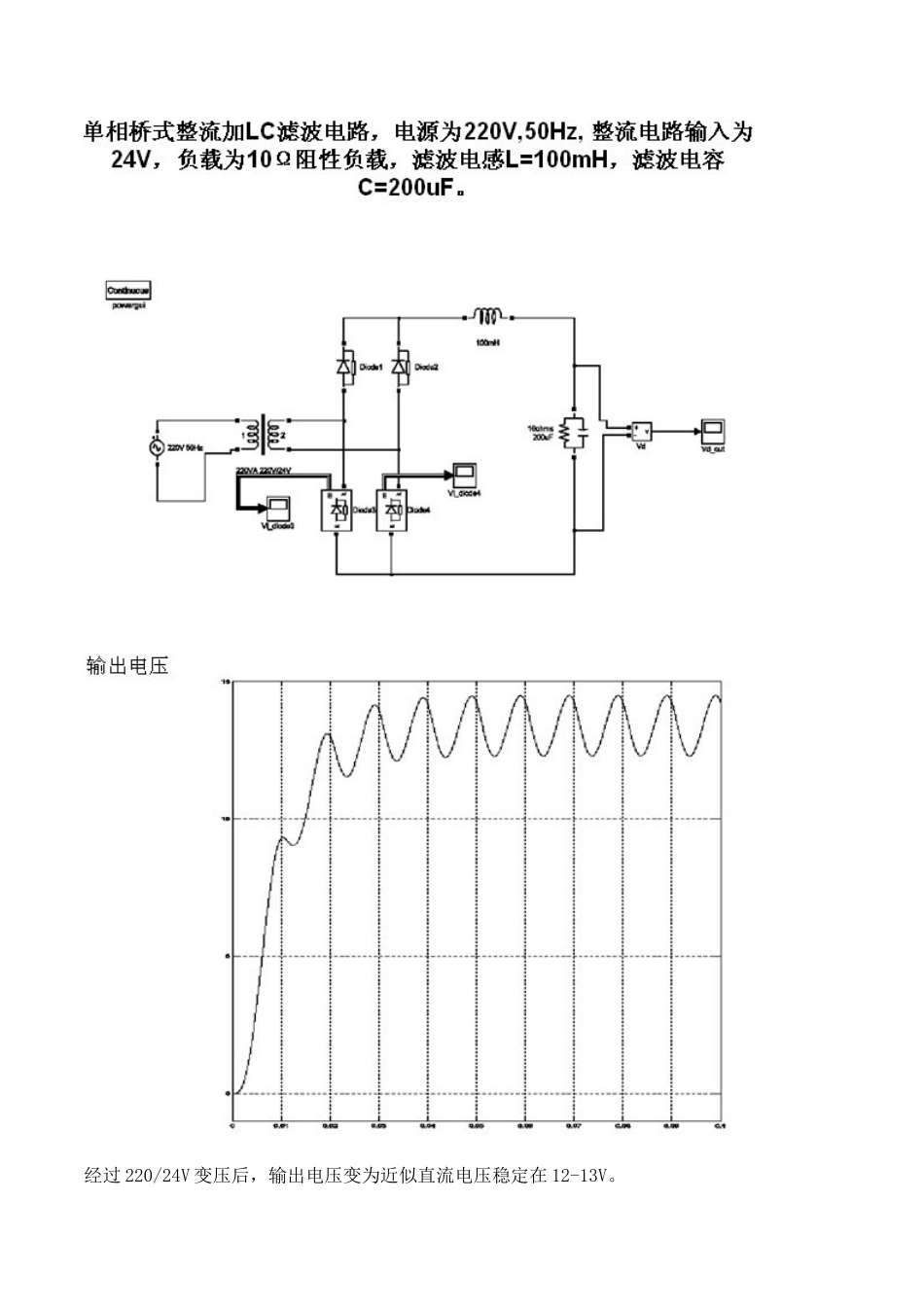

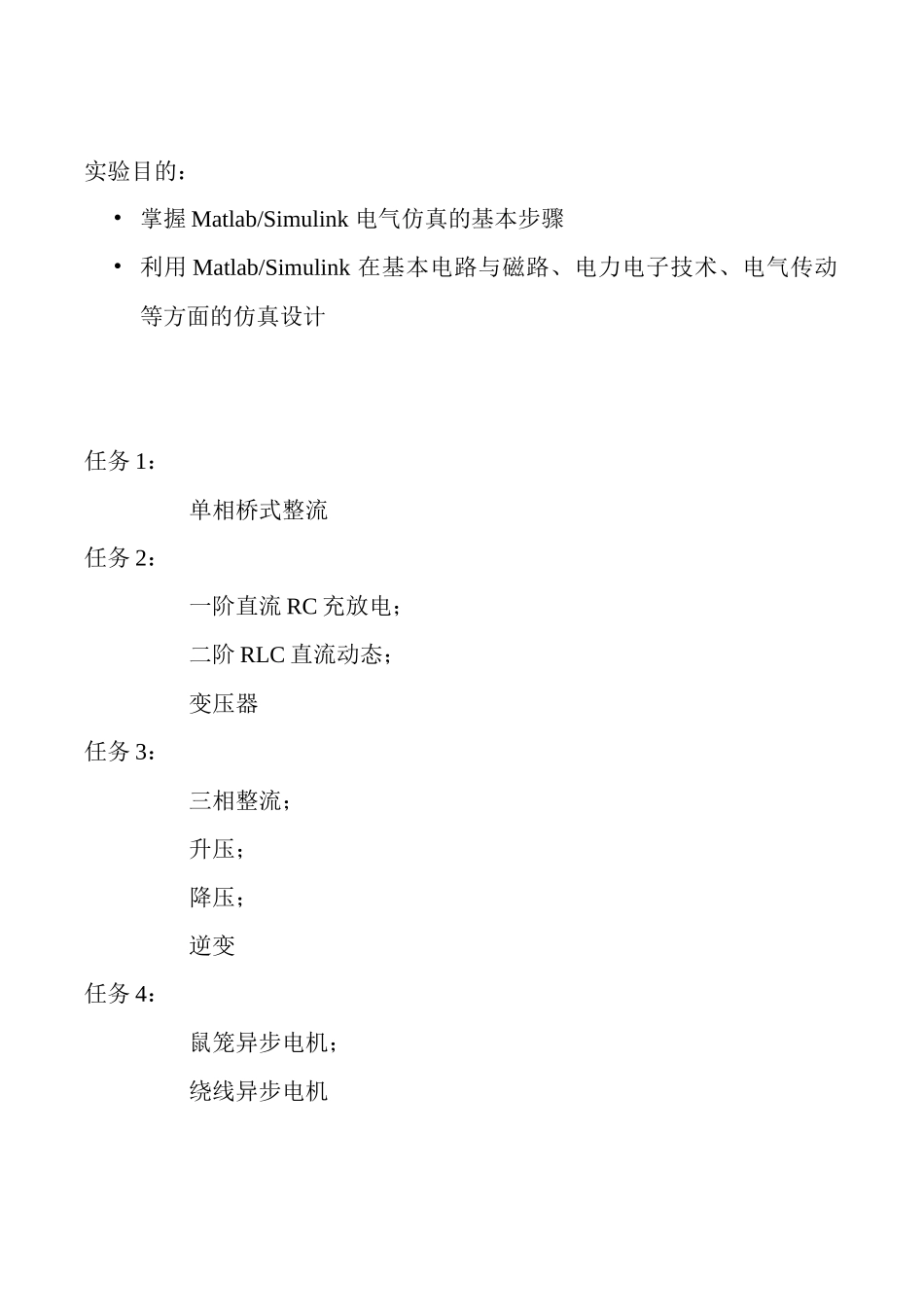

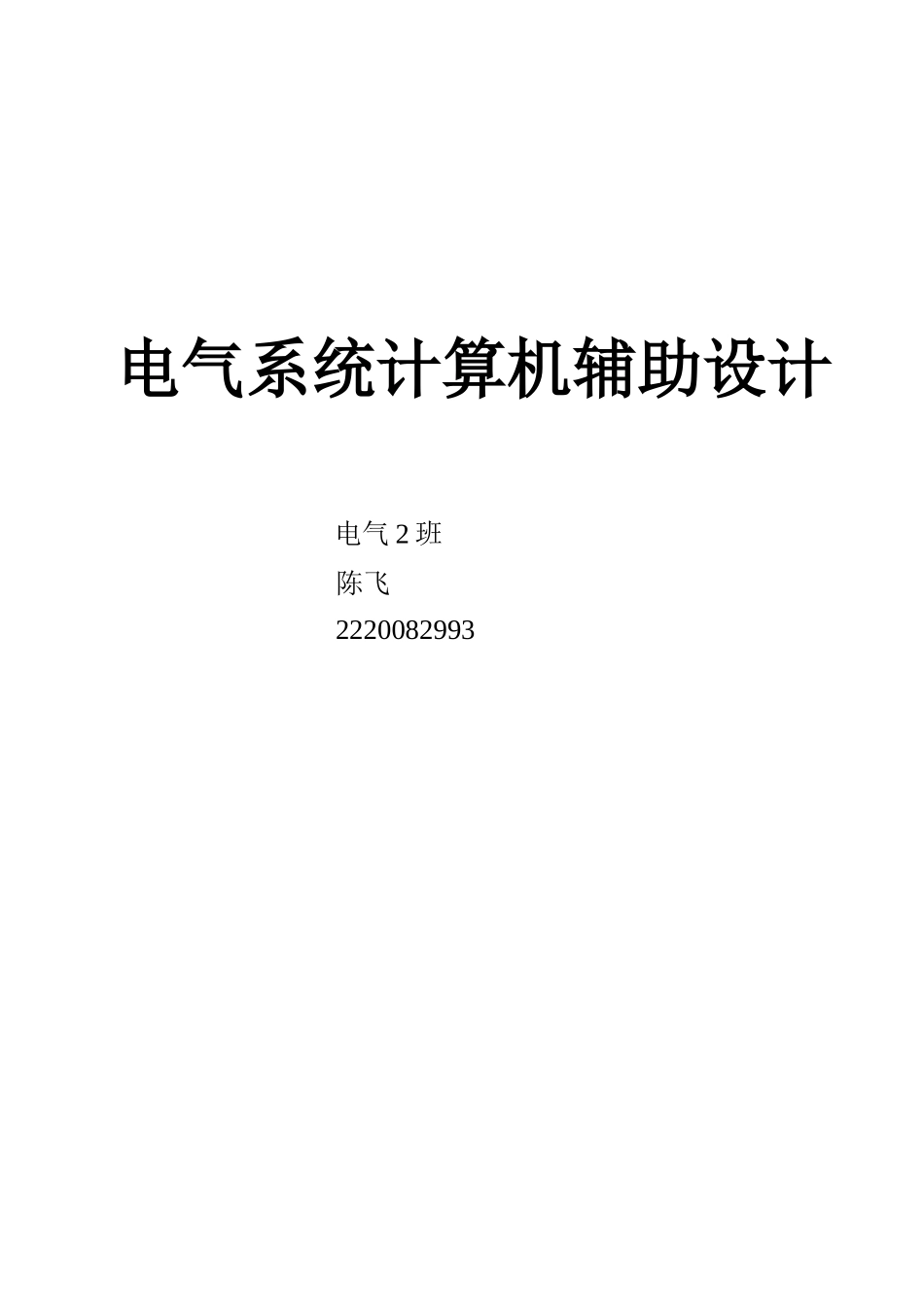

电气系统计算机辅助设计电气2班陈飞2220082993实验目的：•掌握Matlab/Simulink电气仿真的基本步骤•利用Matlab/Simulink在基本电路与磁路、电力电子技术、电气传动等方面的仿真设计任务1：单相桥式整流任务2：一阶直流RC充放电；二阶RLC直流动态；变压器任务3：三相整流；升压；降压；逆变任务4：鼠笼异步电机；绕线异步电机经过220/24V变压后，输出电压变为近似直流电压稳定在12-13V。一阶直流RC充放电二阶RLC直流动态，欠阻尼电阻取5，小于2根号（L/C），故电路为欠阻尼振荡，电路各个数据如下图：变压器：一台10kVA，50Hz，380V/220V单相变压器，原、副边的漏阻抗分别为：Zp=0.14+j0.22Ω,Zs=0.035+j0.055Ω,励磁阻抗Zm=30+j310Ω，负载阻抗ZL=4+j5Ω。三相桥式整流电路：3个交流电源，U=220+学号后2位×10V=1150V，50Hz。串联负载分别为：R=1Ω，L=1mH。通过控制晶闸管的导通顺序，可以使得负载电流基本不变，则电感电压不变所以负载电压也不变，为一条近似稳定直线每个桥臂上的电压波形。三相逆变电路：直流电压源电压U=100+学号后2位×10V=1030V，输出频率50Hz。负载分别为：ZL=2+j1Ω。BUCK降压电路：直流电压源电压U=100+学号后2位×10V=1030V。负载为：RL=50Ω，滤波电容C=0.3mF。降压的多少，和触发角的占空比有关，且成正比。占空比取60%，则输出电压为1030*0.6，约等于600V，图像稳定在600V附近振荡BOSST升压电路：直流电压源电压U=100+学号后2位×10V=1030。负载为：RL=100Ω，滤波电容C=0.3mF。占空比取了60%，则输出电压为1000*1.6为2600.图像稳定在2600左右。鼠笼型异步电机：三相交流电压源(线电压取值：学号单号为400V，双号为380V)，频率(单号：60Hz，双号为50Hz)。电动机机械转矩T=10+学号后2位/100Nm。注意参数中，频率要统一绕线式异步电机：图中在0.2处有突变，这是因为在这时刻开关导通，电阻被短路，电流增大，导致图像突变。
