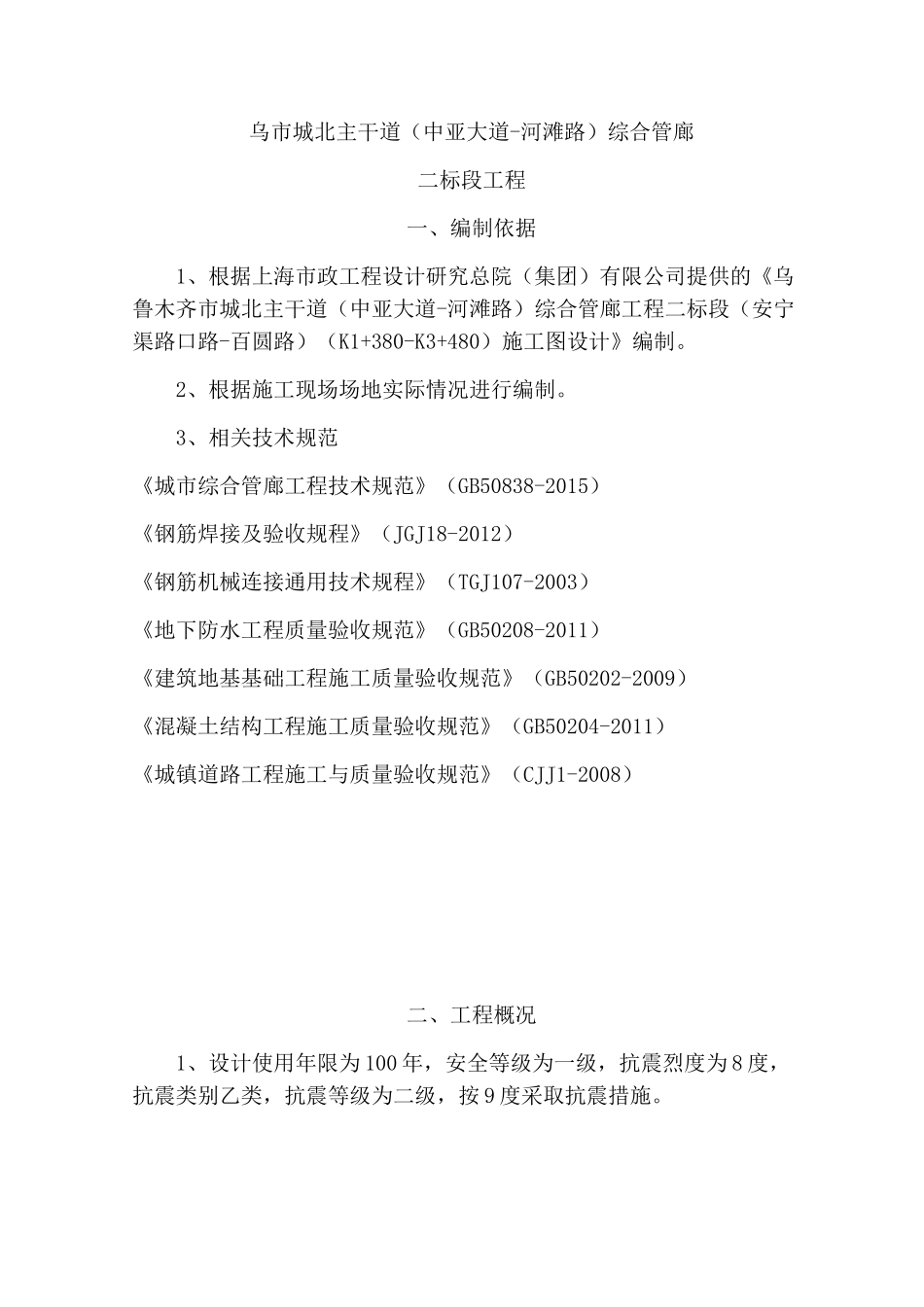

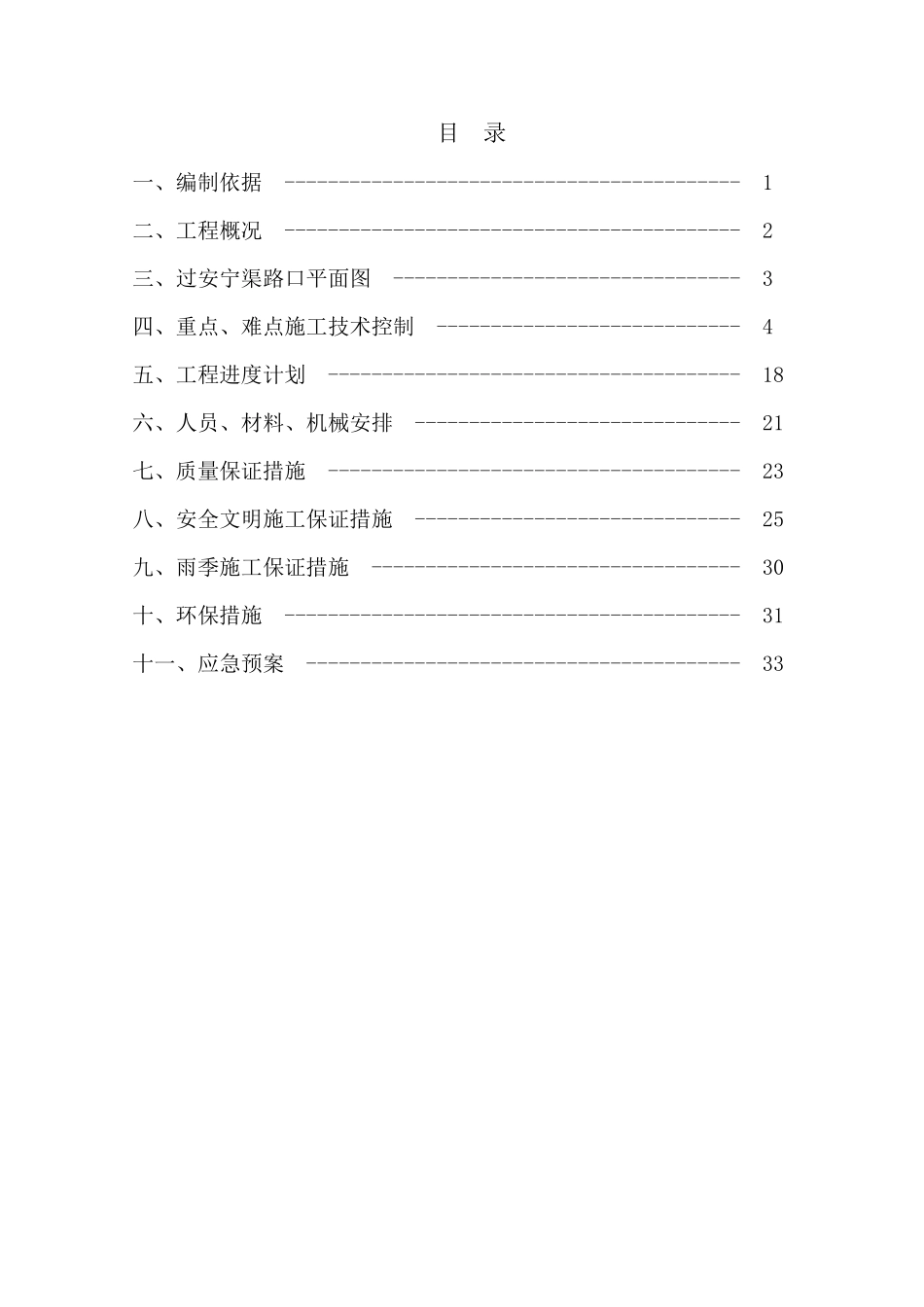

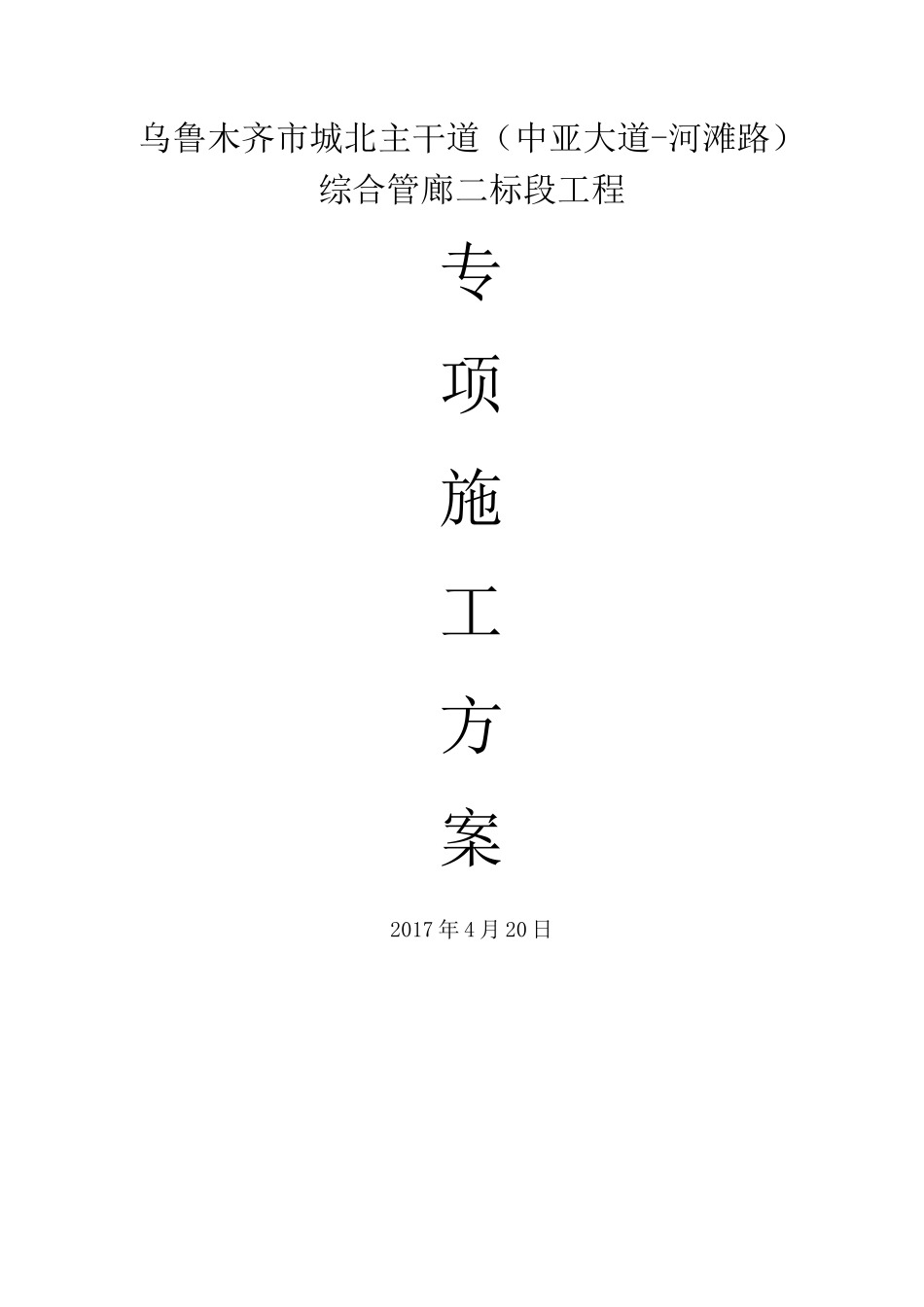

乌鲁木齐市城北主干道（中亚大道-河滩路）综合管廊二标段工程专项施工方案2017年4月20日目录一、编制依据------------------------------------------1二、工程概况------------------------------------------2三、过安宁渠路口平面图--------------------------------3四、重点、难点施工技术控制----------------------------4五、工程进度计划--------------------------------------18六、人员、材料、机械安排------------------------------21七、质量保证措施--------------------------------------23八、安全文明施工保证措施------------------------------25九、雨季施工保证措施----------------------------------30十、环保措施------------------------------------------31十一、应急预案----------------------------------------33乌市城北主干道（中亚大道-河滩路）综合管廊二标段工程一、编制依据1、根据上海市政工程设计研究总院（集团）有限公司提供的《乌鲁木齐市城北主干道（中亚大道-河滩路）综合管廊工程二标段（安宁渠路口路-百圆路）（K1+380-K3+480）施工图设计》编制。2、根据施工现场场地实际情况进行编制。3、相关技术规范《城市综合管廊工程技术规范》（GB50838-2015）《钢筋焊接及验收规程》（JGJ18-2012）《钢筋机械连接通用技术规程》（TGJ107-2003）《地下防水工程质量验收规范》（GB50208-2011）《建筑地基基础工程施工质量验收规范》（GB50202-2009）《混凝土结构工程施工质量验收规范》（GB50204-2011）《城镇道路工程施工与质量验收规范》（CJJ1-2008）二、工程概况1、设计使用年限为100年，安全等级为一级，抗震烈度为8度，抗震类别乙类，抗震等级为二级，按9度采取抗震措施。2、城北主干道综合管廊全线为四舱断面。管廊位于城北主干道南侧部分主道、绿化带和辅道下，埋深3.0m。管廊内容纳高压电力、通讯、给水、中水、雨水、污水、燃气及热力管线。分别为燃气舱（2.1m*3.6m）、电力舱（2.6m*3.6m）、综合一舱热力、给水（5.8m*3.6m）、综合二舱通信、中水、雨水（2.5m*3.6m）（其中K1+380-K1+880综合二舱为2.5m*3.6m；K1+880-K3+480综合二舱为4.5m*3.6m）。3、主体结构砼为C40P6（S6）内掺阻锈剂，F300；基础垫层砼为C20聚合物水泥砼；内填素砼。钢筋：E43系列焊条焊接HPB300级钢筋和Q235钢板；E55系列焊条HRB400级钢筋，受力钢筋接头优先采用焊接接头，非焊接的搭接接头应设置构件受力较小处。4、底板下层、壁板、顶板外层砼保护层厚度为5cm，其它部位为3cm。5、水平施工缝宜设置距底板面以上不小于500mm处，采用3mm厚30cm宽折边镀锌钢板。6、综合管廊砼强度达到设计要求时，应尽快组织施工验收，待合格后尽快进行基坑回填。三、过安宁渠路口施工平面图安宁渠路口施工采取半封闭施工。先施工K1+380-K1+680段，施工前做好围挡防护措施。原安宁渠路口右幅路面加宽并硬化，保证右幅车辆通行，并做好封闭围挡。同时在施工过程中，做好交通指引工作。平面布置图如下：四、管廊施工重点、难点施工技术控制1、施工流程基坑成形、施工前准备→测量放样→抗浮锚杆（如有）→浇筑垫层混凝土→综合管廊底面防水处理→底层钢筋、模板、止水钢板、带钢边止水带→底板钢筋砼浇筑→墙身钢筋、模板，顶板支架要、模板、钢筋→墙身及顶板钢筋砼浇筑→二层钢筋、模板，顶板支架要、模板、钢筋、砼浇筑（如有二层）→墙身墙身及顶板防水处理→基坑回填2、施工前准备A、由总工组织技术员熟悉图纸，了解设计意图，并进行技术交底，技术员对各施工班组进行技术交底，确保在施工过程中准确无误；B、选择经验丰富的施工班组；C、按设计要求采购各项主体结构所需的材料，包括砼、钢筋、带钢边止水带、止水钢板、各专用预埋导管；D、准备好管廊主体施工所需的各项辅材，包括模板、木方、架管、扣件、止水对拉螺杆、焊条、轧丝、钢筋保护层垫快等；E、准备好各项机械设备，包括模板加工、钢筋加工设备、水泵、焊机、砼震动棒、砼泵送车。3、测量放样在工程开工前根据建设方提供的基本控制点、基线和水准点等基本数据校测其基本控制点和基线的测量精度，复核其资...
