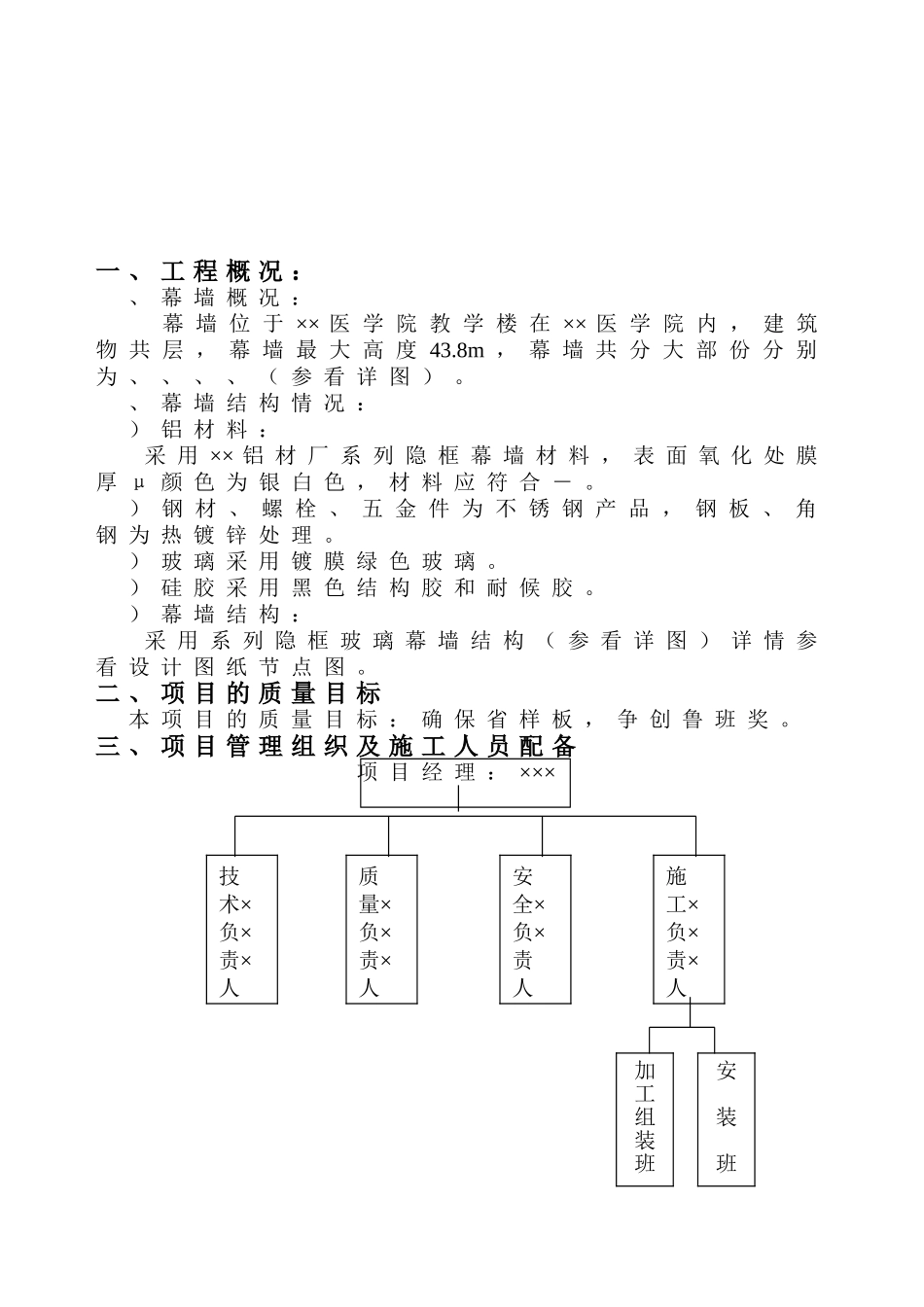

施工组织设计（方案）工程名称：××医学院教学楼幕墙工程地点：××医学院施工单位：××工程有限公司编制单位：××工程有限公司审批单位：部门：部门：技术负责人：×××审批负责人：编制人：×××编制日期：年月日审批日期：年月日目录一、工程概况………………………………………………………..…二、项目的质量目标………………………………………………..…三、项目管理组织…………………………………………………..…四、主要资源供应计划……………………………………………..…五、施工进度计划…………………………………………………..…六、幕墙施工流程及工艺…………………………………………..…七、施工过程控制程序……………………………………………..…八、质量保证体系………………………………………………….…九、主要技术措施……………………………………………………十、产品保护措施……………………………………………………十一、施工安全及消防保卫措施……………………………………十二、玻璃幕墙工程验收……………………………………………十三、保修期及售后服务……………………………………………十四、检测………………………………………………………一、工程概况：、幕墙概况：幕墙位于××医学院教学楼在××医学院内，建筑物共层，幕墙最大高度43.8m，幕墙共分大部份分别为、、、、（参看详图）。、幕墙结构情况：）铝材料：采用××铝材厂系列隐框幕墙材料，表面氧化处膜厚μ颜色为银白色，材料应符合－。）钢材、螺栓、五金件为不锈钢产品，钢板、角钢为热镀锌处理。）玻璃采用镀膜绿色玻璃。）硅胶采用黑色结构胶和耐候胶。）幕墙结构：采用系列隐框玻璃幕墙结构（参看详图）详情参看设计图纸节点图。二、项目的质量目标本项目的质量目标：确保省样板，争创鲁班奖。三、项目管理组织及施工人员配备项目经理：×××技术×负×责×人质量×负×责×人施工×负×责×人安全×负×责人加工组装班安装班四、主要资源供应计划一）劳动力需用计划表序号项目名称需用人数需用工日幕墙框体安装玻璃安装二）主要机具需用计划表序号名称数量（台）双头锯铝机单头锯铝机多功能冲床铣孔机电焊机电钻等小型工具三）主要材料计划表序号材料名称单位数量使用时间铝型材（框料）吨安装连接件件铝型材（肩料）吨玻璃结构胶，耐候胶支五、施工进度计划、后置预埋件安装由我公司派出安装小组进行安装。、幕墙、铝门窗安装（详见施工进度计划表）。六、幕墙施工流程及工艺施工方案一）施工流程放线定位→机械加工→车间组装→支座安装→立柱安装→横梁安装→玻璃（铝板）安装→注密封胶→饰面清洁→预验收→交付验收二）施工方案、施工准备）构件在车间加工、组装完成。）所有构件需编号包装完好，各种附件配套齐全，并具有产品出厂合格证书。）防腐材料、防火材料、填缝材料、密封材料、保护材料、清洁材料等应符合设计要求和有关的规定。）幕墙设置后置预埋件。）构件安装前，应检查其外观质量，如有表面损伤、变形及松动等问题，应及时进行修理、校正等处理，合格后才能进行安装。、施工安装）测量定位幕墙分格轴线的测量要与主体结构测量配合，一般按土建提供的中心线经我方复测确定后，上下放钢线进行定位，水平放线用水平仪复测定位。对高层建筑的测量应在风力不大于级情况下进行。）后置预埋件安装按照设计分格确定后置预埋件安装位置，铁件安装标高偏差不应大于设计设置10mm；铁件安装位置与设计位置的偏差不应大于20mm。铁件拉爆螺丝的安装孔深不应小于100mm。）支座安装每层楼幕墙支座安装后用水平仪检测，相邻支座水平误差应符合规范标准，轴线内外偏差不得大于2mm，左右方向偏差不得大于3mm。支座的焊接施工要持证上岗，设备保证运行状况良好。无质量证明或经检验不合格的母材及焊接材料不得用于焊接。焊接缝要配备专人检查，焊缝宽度应≤5mm，焊缝不应有气泡及断缝现象。焊接完成后，经自检合格和专检合格后报监理工程师检验，监理工程师检验合格签认后方能进入下一工序施工。）立柱的安装立柱由上至下逐层安装，将立柱先与连接件连接，...
