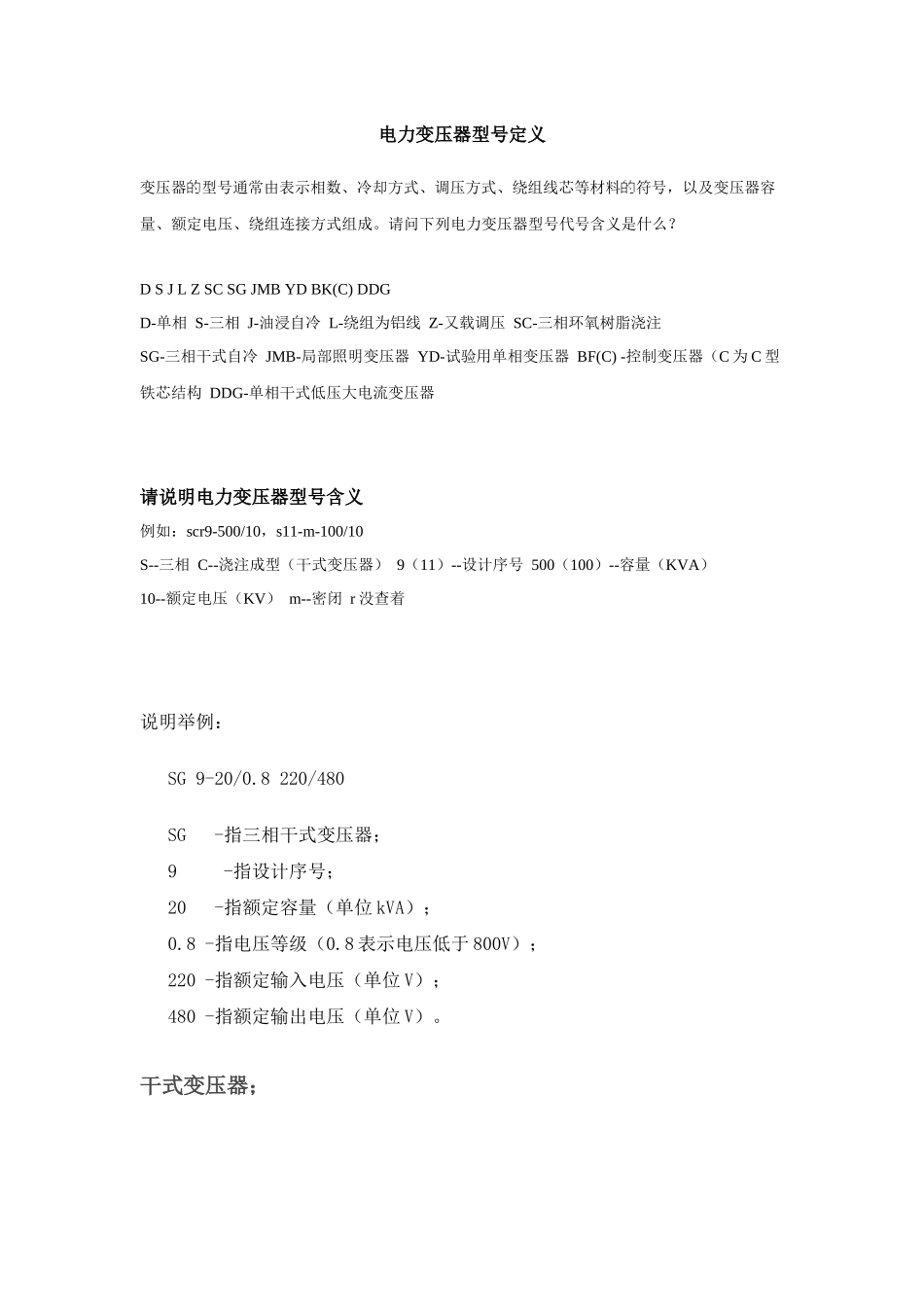

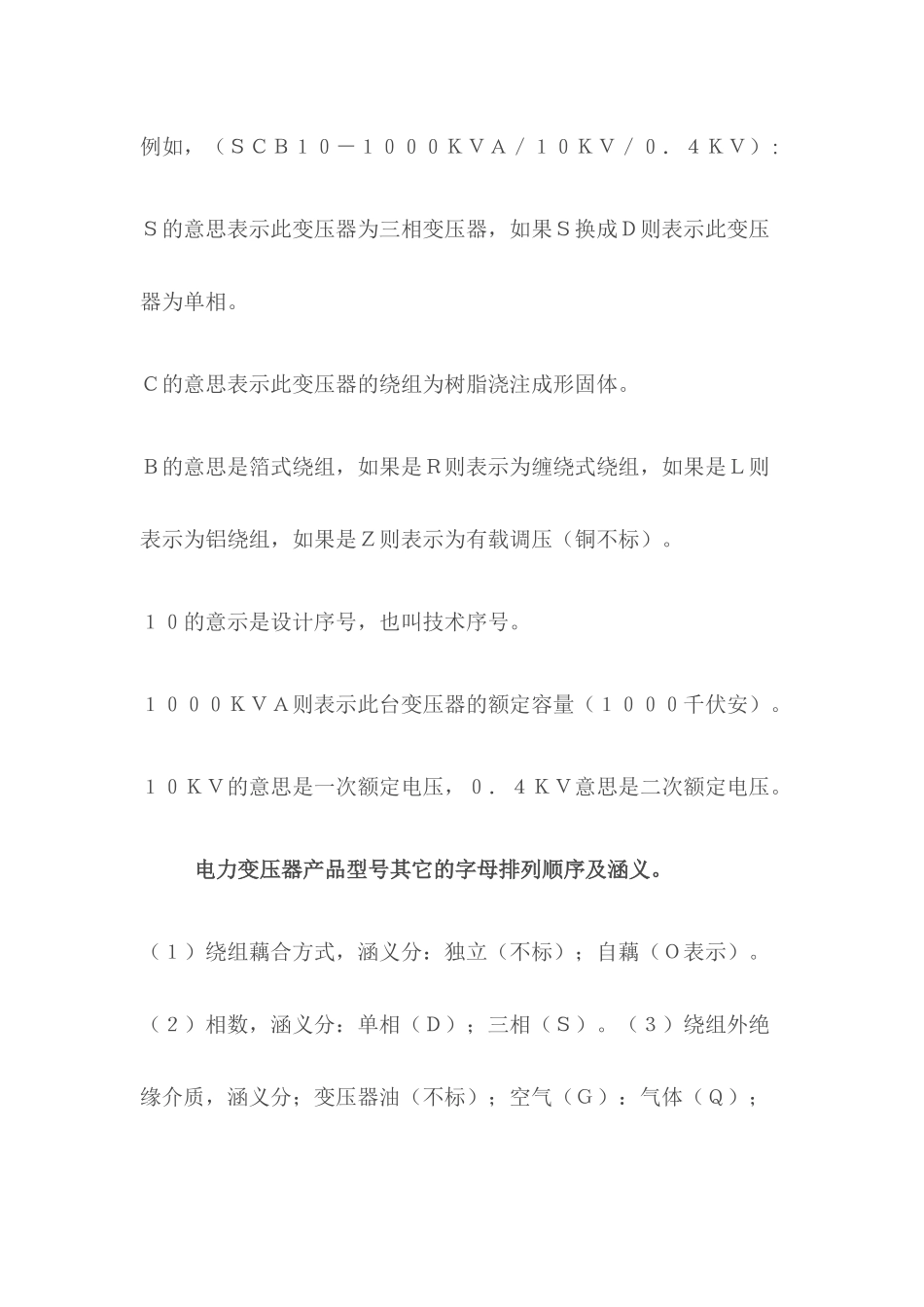

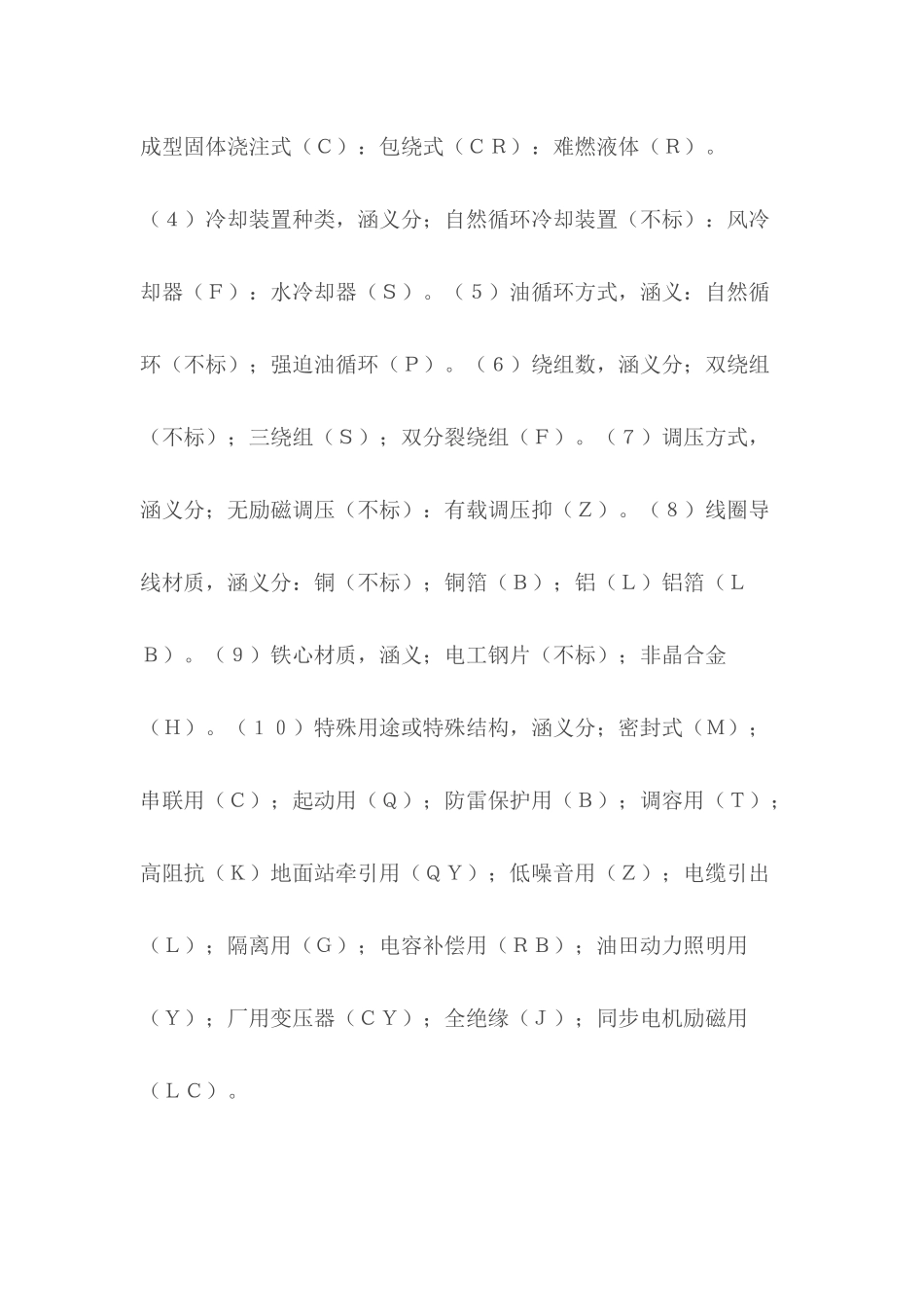

电力变压器型号定义变压器型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料符号，以及变压器容量、额定电压、绕组连接方式组成。请问下列电力变压器型号代号含义是什么？DSJLZSCSGJMBYDBK(C)DDGD-单相S-三相J-油浸自冷L-绕组为铝线Z-又载调压SC-三相环氧树脂浇注SG-三相干式自冷JMB-局部照明变压器YD-试验用单相变压器BF(C)-控制变压器（C为C型铁芯结构DDG-单相干式低压大电流变压器请说明电力变压器型号含义例如：scr9-500/10，s11-m-100/10S--三相C--浇注成型（干式变压器）9（11）--设计序号500（100）--容量（KVA）10--额定电压（KV）m--密闭r没查着说明举例：SG9-20/0.8220/480SG-指三相干式变压器；9-指设计序号；20-指额定容量（单位kVA）；0.8-指电压等级（0.8表示电压低于800V）；220-指额定输入电压（单位V）；480-指额定输出电压（单位V）。干式变压器；例如，（ＳＣＢ１０－１０００ＫＶＡ／１０ＫＶ／０．４ＫＶ）:Ｓ的意思表示此变压器为三相变压器，如果Ｓ换成Ｄ则表示此变压器为单相。Ｃ的意思表示此变压器的绕组为树脂浇注成形固体。Ｂ的意思是箔式绕组，如果是Ｒ则表示为缠绕式绕组，如果是Ｌ则表示为铝绕组，如果是Ｚ则表示为有载调压（铜不标）。１０的意示是设计序号，也叫技术序号。１０００ＫＶＡ则表示此台变压器的额定容量（１０００千伏安）。１０ＫＶ的意思是一次额定电压，０．４ＫＶ意思是二次额定电压。电力变压器产品型号其它的字母排列顺序及涵义。（１）绕组藕合方式，涵义分：独立（不标）；自藕（Ｏ表示）。（２）相数，涵义分：单相（Ｄ）；三相（Ｓ）。（３）绕组外绝缘介质，涵义分；变压器油（不标）；空气（Ｇ）：气体（Ｑ）；成型固体浇注式（Ｃ）：包绕式（ＣＲ）：难燃液体（Ｒ）。（４）冷却装置种类，涵义分；自然循环冷却装置（不标）：风冷却器（Ｆ）：水冷却器（Ｓ）。（５）油循环方式，涵义：自然循环（不标）；强迫油循环（Ｐ）。（６）绕组数，涵义分；双绕组（不标）；三绕组（Ｓ）；双分裂绕组（Ｆ）。（７）调压方式，涵义分；无励磁调压（不标）：有载调压抑（Ｚ）。（８）线圈导线材质，涵义分：铜（不标）；铜箔（Ｂ）；铝（Ｌ）铝箔（ＬＢ）。（９）铁心材质，涵义；电工钢片（不标）；非晶合金（Ｈ）。（１０）特殊用途或特殊结构，涵义分；密封式（Ｍ）；串联用（Ｃ）；起动用（Ｑ）；防雷保护用（Ｂ）；调容用（Ｔ）；高阻抗（Ｋ）地面站牵引用（ＱＹ）；低噪音用（Ｚ）；电缆引出（Ｌ）；隔离用（Ｇ）；电容补偿用（ＲＢ）；油田动力照明用（Ｙ）；厂用变压器（ＣＹ）；全绝缘（Ｊ）；同步电机励磁用（ＬＣ）。变压器型号一、电力变压器型号说明如下：变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。请问下列电力变压器型号代号含义是什么？变压器型号一、电力变压器型号说明如下：变压器的型号通常由表示相数、冷却方式、调压方式、绕组线芯等材料的符号，以及变压器容量、额定电压、绕组连接方式组成。请问下列电力变压器型号代号含义是什么？DSJLZSCSGJMBYDBK(C)DDGD-单相S-三相J-油浸自冷L-绕组为铝线Z-又载调压SC-三相环氧树脂浇注SG-三相干式自冷JMB-局部照明变压器YD-试验用单相变压器BF(C)-控制变压器（C为C型铁芯结构）DDG-单相干式低压大电流变压器表1：变压器的型号和符号含义型号中符号排列顺序含义代表符号内容类别1（或末数）线圈耦合方式自耦降压（或自耦升压）02相数单相D三相S3冷却方式油浸自冷J干式空气自冷G干式浇注绝缘C油浸风冷F油浸水冷S强迫油循环风冷FP强迫油循环水冷SP4线圈数双线圈—三线圈S5线圈导线材质铜—铝L6调压方式无励磁调压—有载调压Z加强干式Q干式防火H移动式D成套T注：电力变压器后面的数字部分：斜线左边表示额定容量（千伏安）；斜线右边表示一次侧额定电压（千伏）。例如1：SJL-1000/10，为三相油浸自冷式铝线、双线圈电力变压器，额定容量为1000千伏安、高压侧额定电压为10千伏电力变压器的型号表示方法:基本型号+设计序号--额定容量(KVA)/高压侧电压例如2:S7-315/10变压器即三相（S）...
