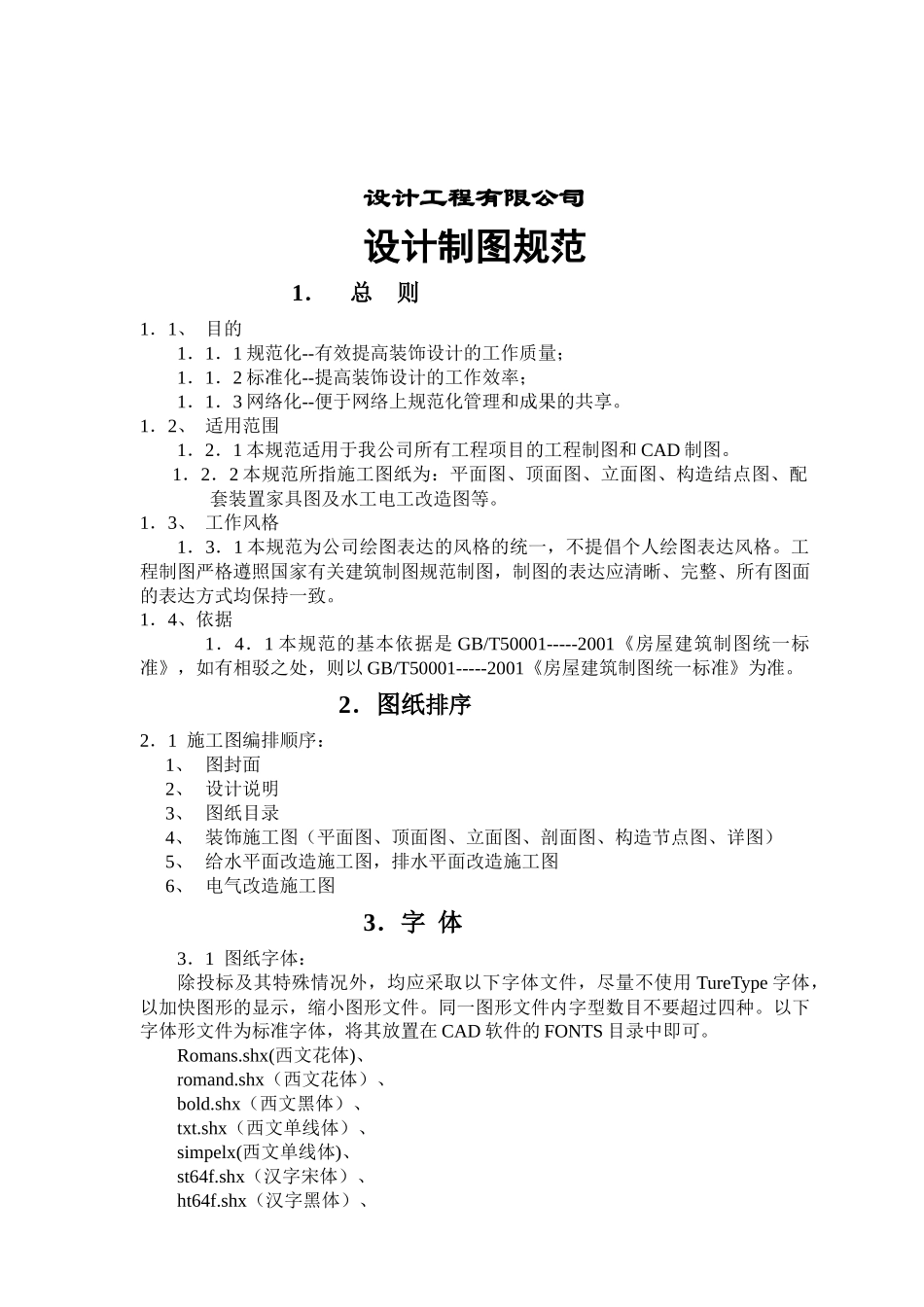

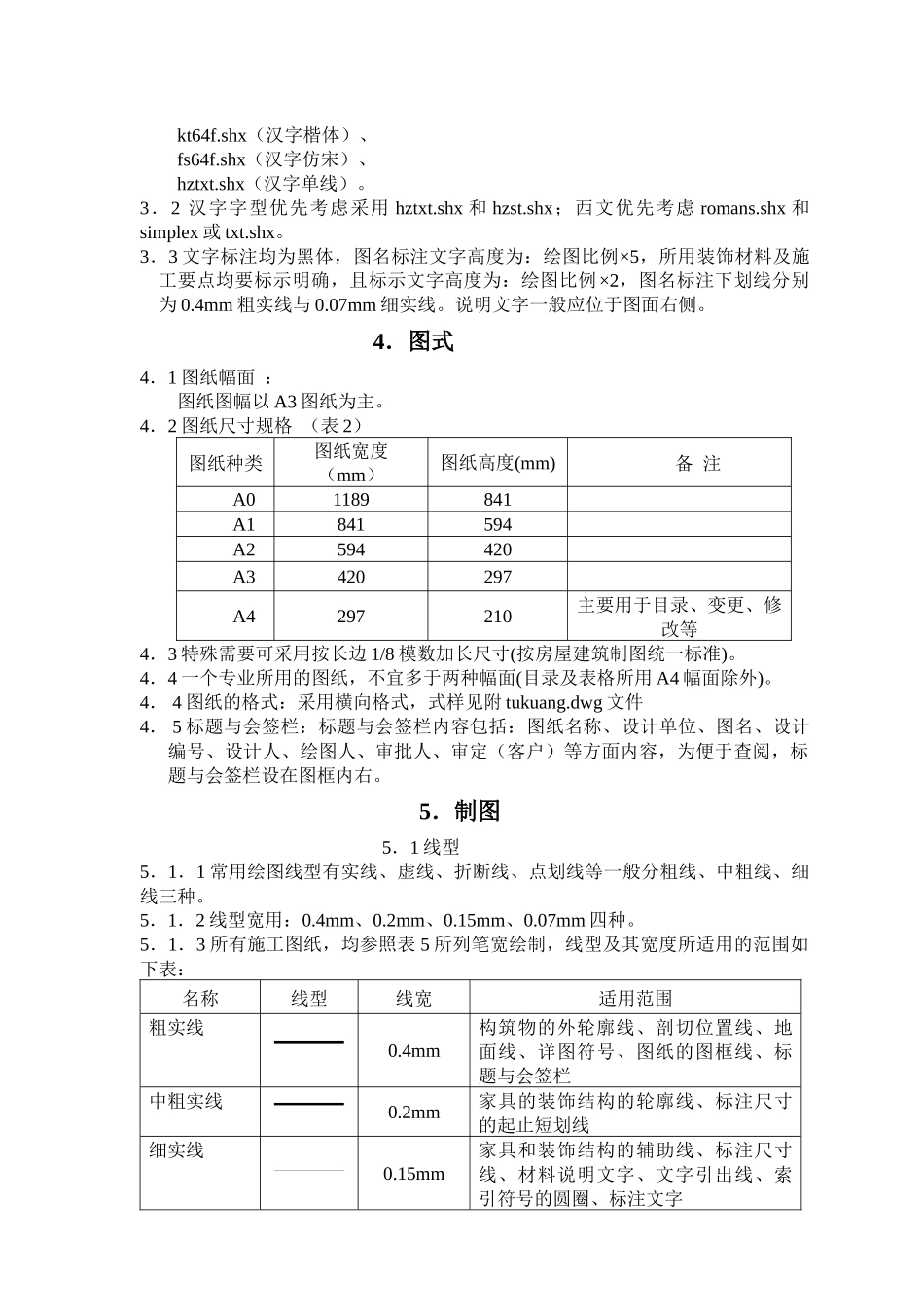

设计工程有限公司设计制图规范1．总则1．1、目的1．1．1规范化--有效提高装饰设计的工作质量；1．1．2标准化--提高装饰设计的工作效率；1．1．3网络化--便于网络上规范化管理和成果的共享。1．2、适用范围1．2．1本规范适用于我公司所有工程项目的工程制图和CAD制图。1．2．2本规范所指施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图及水工电工改造图等。1．3、工作风格1．3．1本规范为公司绘图表达的风格的统一，不提倡个人绘图表达风格。工程制图严格遵照国家有关建筑制图规范制图，制图的表达应清晰、完整、所有图面的表达方式均保持一致。1．4、依据1．4．1本规范的基本依据是GB/T50001-----2001《房屋建筑制图统一标准》，如有相驳之处，则以GB/T50001-----2001《房屋建筑制图统一标准》为准。2．图纸排序2．1施工图编排顺序：1、图封面2、设计说明3、图纸目录4、装饰施工图（平面图、顶面图、立面图、剖面图、构造节点图、详图）5、给水平面改造施工图，排水平面改造施工图6、电气改造施工图3．字体3．1图纸字体：除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。3．2汉字字型优先考虑采用hztxt.shx和hzst.shx；西文优先考虑romans.shx和simplex或txt.shx。3．3文字标注均为黑体，图名标注文字高度为：绘图比例×5，所用装饰材料及施工要点均要标示明确，且标示文字高度为：绘图比例×2，图名标注下划线分别为0.4mm粗实线与0.07mm细实线。说明文字一般应位于图面右侧。4．图式4．1图纸幅面：图纸图幅以A3图纸为主。4．2图纸尺寸规格（表2）图纸种类图纸宽度（mm）图纸高度(mm)备注A01189841A1841594A2594420A3420297A4297210主要用于目录、变更、修改等4．3特殊需要可采用按长边1/8模数加长尺寸(按房屋建筑制图统一标准)。4．4一个专业所用的图纸，不宜多于两种幅面(目录及表格所用A4幅面除外)。4．4图纸的格式：采用横向格式，式样见附tukuang.dwg文件4．5标题与会签栏：标题与会签栏内容包括：图纸名称、设计单位、图名、设计编号、设计人、绘图人、审批人、审定（客户）等方面内容，为便于查阅，标题与会签栏设在图框内右。5．制图5．1线型5．1．1常用绘图线型有实线、虚线、折断线、点划线等一般分粗线、中粗线、细线三种。5．1．2线型宽用：0.4mm、0.2mm、0.15mm、0.07mm四种。5．1．3所有施工图纸，均参照表5所列笔宽绘制，线型及其宽度所适用的范围如下表：名称线型线宽适用范围粗实线0.4mm构筑物的外轮廓线、剖切位置线、地面线、详图符号、图纸的图框线、标题与会签栏中粗实线0.2mm家具的装饰结构的轮廓线、标注尺寸的起止短划线细实线0.15mm家具和装饰结构的辅助线、标注尺寸线、材料说明文字、文字引出线、索引符号的圆圈、标注文字最细实线0.07mm填充线中粗虚线0.2mm需要画出的看不到的轮廓线细点划线0.15mm中心线、对称线、定位轴线细的双点划线0.15mm假想轮廓线成型以前的原始轮廓线粗点划线0.4mm结构图中梁或构架的位置线折断线0.15mm不需要画全的断开界线5．1．4线宽与绘图色彩的对应：0.4mm宽线为白色(墙体),0.2mm宽线为浅蓝色(家私),0.15mm宽线为绿色（装饰结构的辅助线、门窗线）、黄色（材料说明文字、文字引出线）、红色（标注尺寸线）、0.07mm宽线为浅灰色(填充线)。5．2标注5.2.1尺寸标注线型为0.15mm宽的细实线5．2．2起止符号为0.20mm宽的斜中粗线，其倾斜方向与尺寸界线成顺时针45度角，长度为2-3mm。5．2．3尺寸数字：在一般情况下，当尺寸线为水平方向时，数字注写于尺寸线的上方，当尺寸线为垂直方向时，数字注写于尺寸线左边。数字大小为绘图比例的二倍。5．2．4尺寸标注5．2．4．1尺寸数字宜标注于图样轮廓线以外，...
