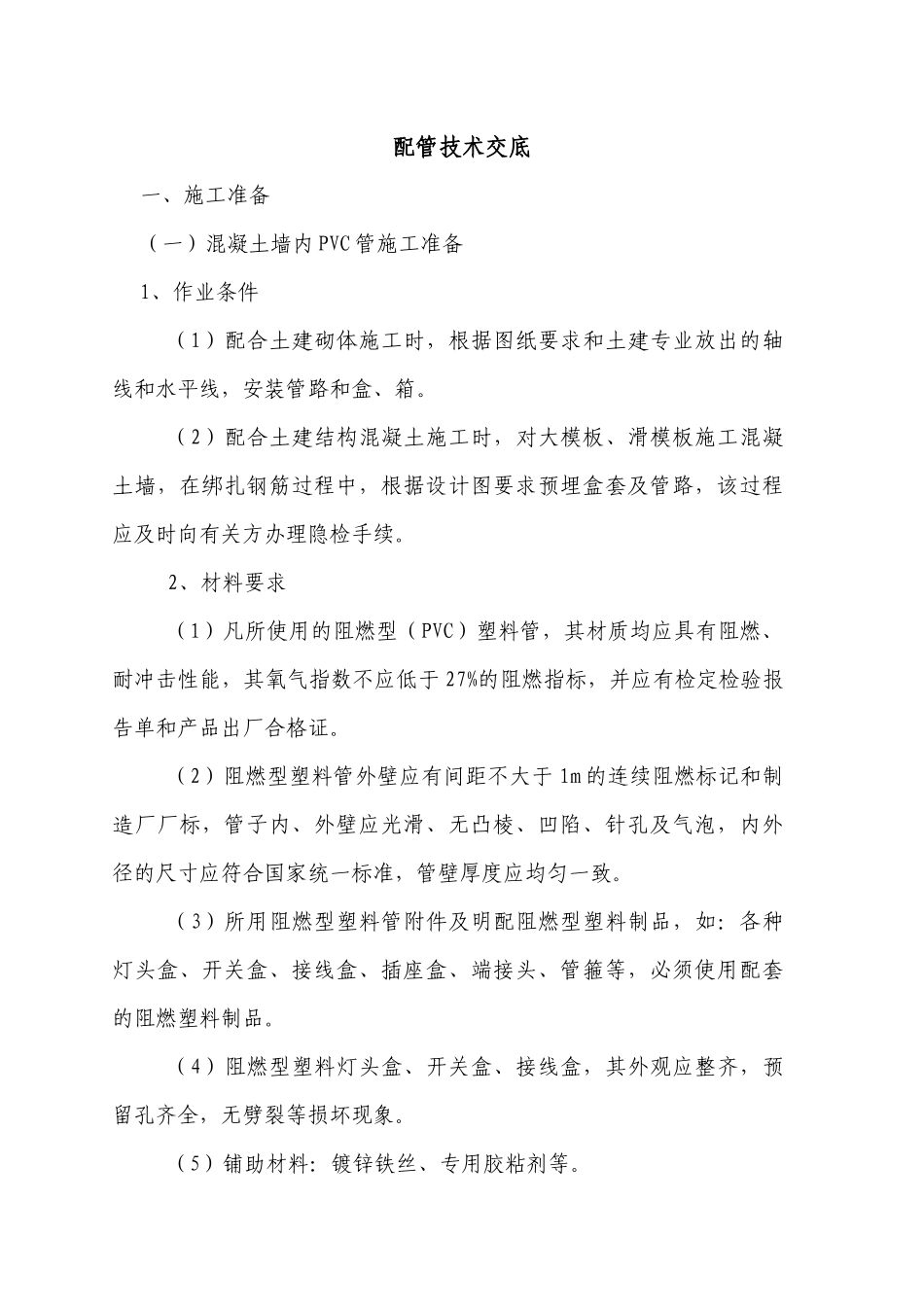

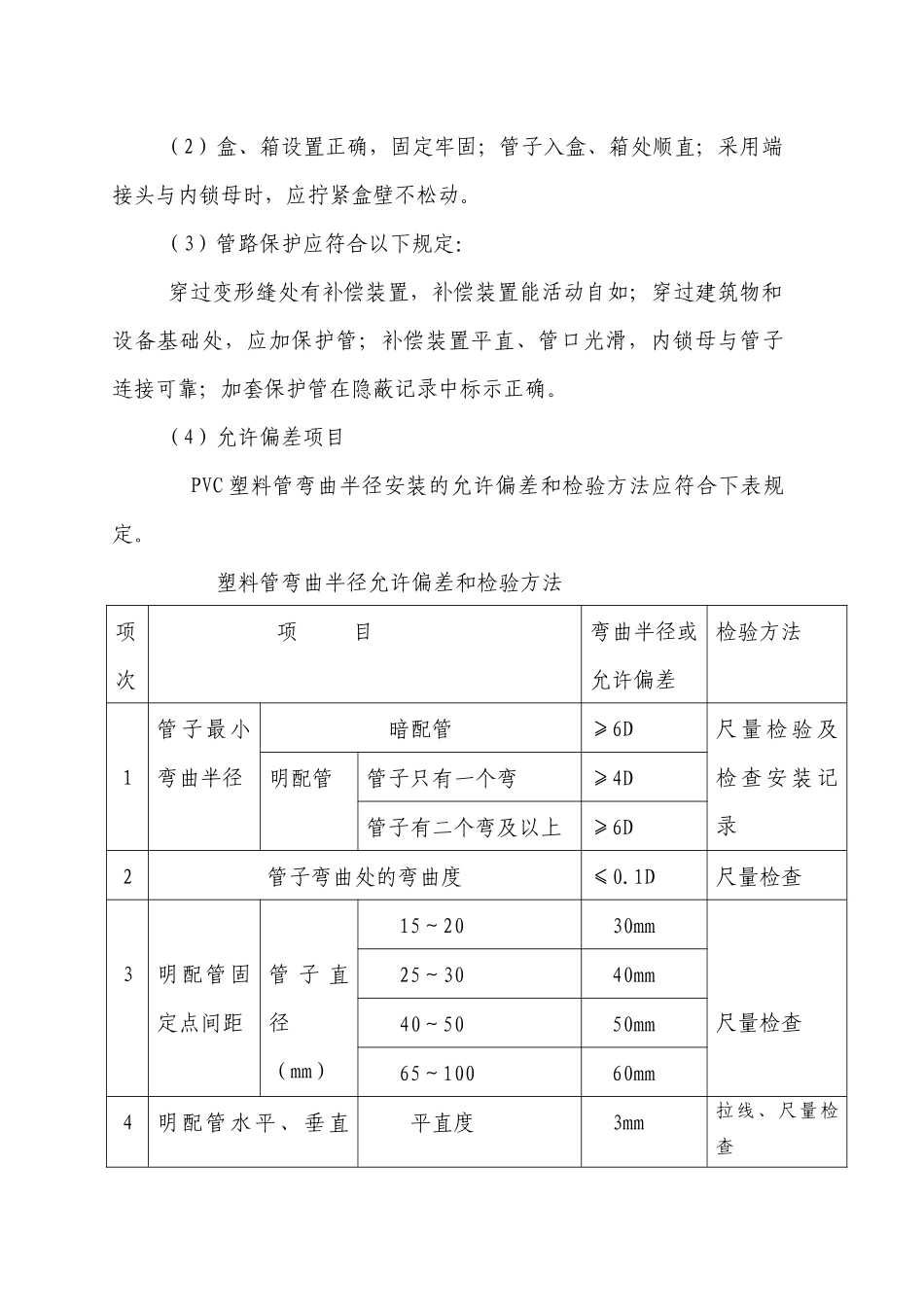

配管技术交底一、施工准备（一）混凝土墙内PVC管施工准备1、作业条件（1）配合土建砌体施工时，根据图纸要求和土建专业放出的轴线和水平线，安装管路和盒、箱。（2）配合土建结构混凝土施工时，对大模板、滑模板施工混凝土墙，在绑扎钢筋过程中，根据设计图要求预埋盒套及管路，该过程应及时向有关方办理隐检手续。2、材料要求（1）凡所使用的阻燃型（PVC）塑料管，其材质均应具有阻燃、耐冲击性能，其氧气指数不应低于27%的阻燃指标，并应有检定检验报告单和产品出厂合格证。（2）阻燃型塑料管外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管子内、外壁应光滑、无凸棱、凹陷、针孔及气泡，内外径的尺寸应符合国家统一标准，管壁厚度应均匀一致。（3）所用阻燃型塑料管附件及明配阻燃型塑料制品，如：各种灯头盒、开关盒、接线盒、插座盒、端接头、管箍等，必须使用配套的阻燃塑料制品。（4）阻燃型塑料灯头盒、开关盒、接线盒，其外观应整齐，预留孔齐全，无劈裂等损坏现象。（5）铺助材料：镀锌铁丝、专用胶粘剂等。3、主要机具铅笔、钢卷尺、手垂、錾子、钢锯、锯条、半圆锉、弯管弹簧、剪管器、热风机、电炉子、工具袋、电工常用工具等。（二）混凝土墙内焊接钢管施工准备1、作业条件在土建墙体、梁、柱钢筋绑扎完成后，支立模板前进行。2、材料要求（1）钢管的材质必须合格，有出厂合格证，设计有特殊要求时必须符合设计要求。（2）外观检查钢管壁厚均匀、焊缝均匀、无劈裂、毛刺砂眼、棱刺和凹扁等缺陷。（3）锁紧螺母外形完好、丝扣清晰。无翘曲变形等缺陷。（4）铁制灯头盒、开关盒等金属板厚度必须符合国标或标准图集的要求。3、主要机具铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。二、质量要求1、PVC管敷设质量标准（1）管路连接时，使用胶粘剂连接紧密、牢固；保护层大于15mm。（2）盒、箱设置正确，固定牢固；管子入盒、箱处顺直；采用端接头与内锁母时，应拧紧盒壁不松动。（3）管路保护应符合以下规定：穿过变形缝处有补偿装置，补偿装置能活动自如；穿过建筑物和设备基础处，应加保护管；补偿装置平直、管口光滑，内锁母与管子连接可靠；加套保护管在隐蔽记录中标示正确。（4）允许偏差项目PVC塑料管弯曲半径安装的允许偏差和检验方法应符合下表规定。塑料管弯曲半径允许偏差和检验方法项次项目弯曲半径或允许偏差检验方法1管子最小弯曲半径暗配管≥6D尺量检验及检查安装记录明配管管子只有一个弯≥4D管子有二个弯及以上≥6D2管子弯曲处的弯曲度≤0.1D尺量检查3明配管固定点间距管子直径（mm）15～2030mm尺量检查25～3040mm40～5050mm65～10060mm4明配管水平、垂直平直度3mm拉线、尺量检查敷设任意2m段内垂直度3mm吊线、尺量检查注：D为管子外径。2、焊管敷设质量标准（1）连接紧密，管口光滑，护口齐全，明配管及其支架、吊架应平直牢固，排列整齐，管子弯曲处无明显褶皱，油漆防腐完整，暗配管保护层厚度大于15mm。（2）盒箱位置正确，固定可靠，管子进入盒箱处顺直，在盒箱内露出的管头长度小于5mm；用锁紧螺母固定的管口露出锁紧螺母的2～4扣。线路进入电气设备和器具的管口位置正确。(3)管路的保护应符合下列规定穿过变形缝处有补偿装置，补偿装置能活动自如；穿过建筑物和设备基础处加保护管。补偿装置平整，管口光滑，护口牢固，与管子连接可靠；加保护套管处在隐蔽工程记录中标示正确。（4）金属电线保护管、盒、箱及支架接地（接零）：电气设备器具和非带电金属部件的接地（接零），支线敷设应符合以下规定：连接紧密牢固，接地（接零）线截面选用正确，涂刷后不污染设备和建筑物。（5）允许偏差项目：电线管弯曲半径、明管安装允许偏差和检验方法应符合下表的规定。保护管弯曲半径、明配管安装允许偏差和检验方法项次项目弯曲半径或允许偏差检验方法1管子最小弯曲半径暗配管≥6D尺量检验及检查安装记录明配管管子只有一个弯≥4D管子有二个弯及以上≥6D2管子弯曲处的弯曲度≤0.1D尺量检查3明配管固定间距管子直径（mm）15～2030mm尺量检查25～3040mm40...
