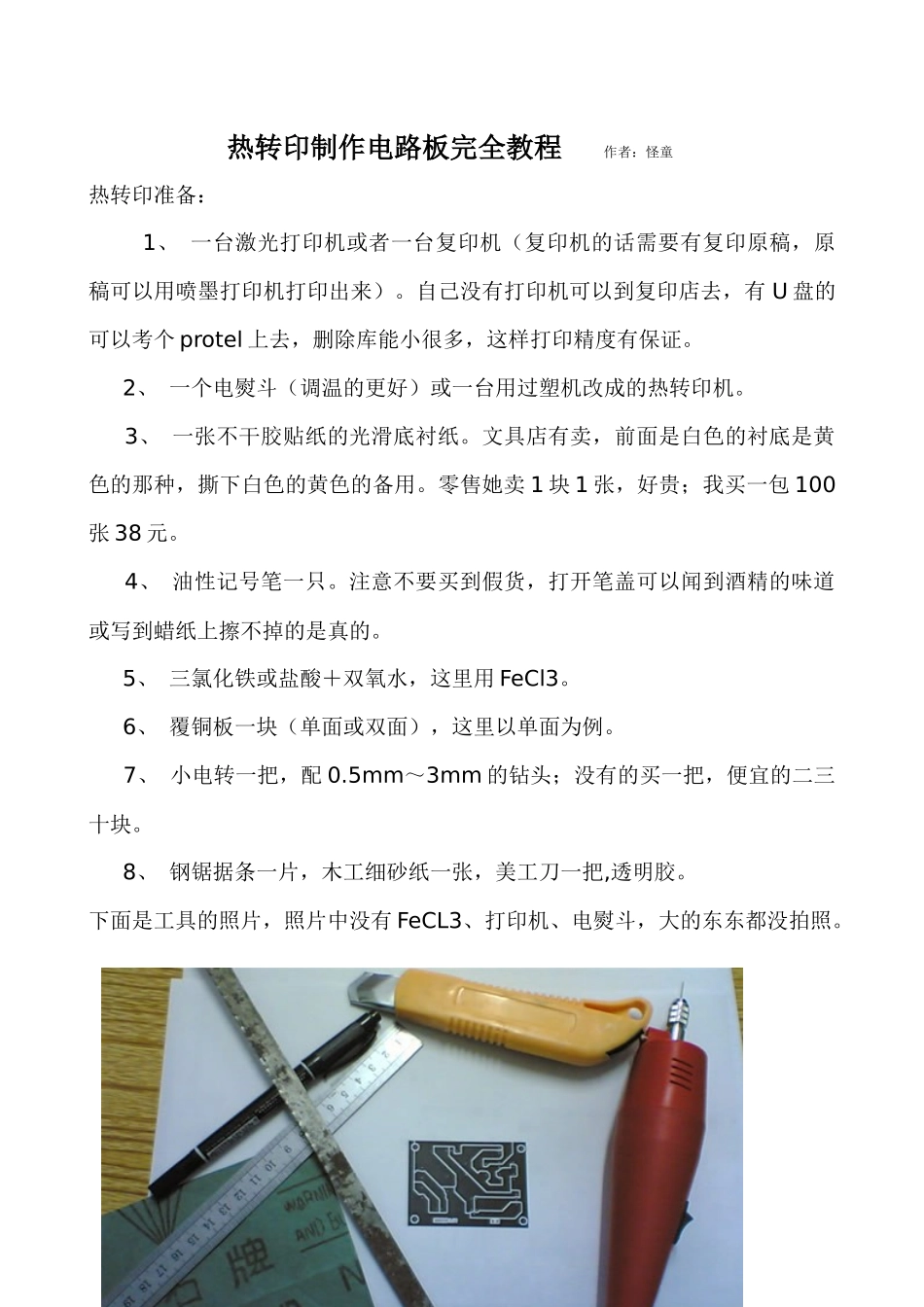

热转印制作电路板完全教程作者：怪童热转印准备：1、一台激光打印机或者一台复印机（复印机的话需要有复印原稿，原稿可以用喷墨打印机打印出来）。自己没有打印机可以到复印店去，有U盘的可以考个protel上去，删除库能小很多，这样打印精度有保证。2、一个电熨斗（调温的更好）或一台用过塑机改成的热转印机。3、一张不干胶贴纸的光滑底衬纸。文具店有卖，前面是白色的衬底是黄色的那种，撕下白色的黄色的备用。零售她卖1块1张，好贵；我买一包100张38元。4、油性记号笔一只。注意不要买到假货，打开笔盖可以闻到酒精的味道或写到蜡纸上擦不掉的是真的。5、三氯化铁或盐酸＋双氧水，这里用FeCl3。6、覆铜板一块（单面或双面），这里以单面为例。7、小电转一把，配0.5mm～3mm的钻头；没有的买一把，便宜的二三十块。8、钢锯据条一片，木工细砂纸一张，美工刀一把,透明胶。下面是工具的照片，照片中没有FeCL3、打印机、电熨斗，大的东东都没拍照。很多人都说不知道热转印纸长什么样，下面出照片，我们要用的是黄色的衬底光滑面，白色的撕开另做他用，打印些贴纸来装点下墙也不错，我用他打印了几张禁烟标志，呵呵。下面是覆铜板，左边的单面，右边的双面制板步骤：1、用EDA软件（protel、powerPCB）布线，我这里以Protel为例。在布线时要注意，用热转印的方法可以做出10mil的线，但断线的可能比较大，我们尽量用15mil以上的线宽规则。2、将PCB图打印到热转印纸上，也就是不干胶贴纸的黄色光滑底衬纸。注意：刚刚的布线，单层板要布到底层，这样在打印时就不用镜像。如果是双层布，那么顶层一点要镜像，不然我们转印出来就反了。*作步骤：“setupPrinter——HPLaserJetFinal（这个选项是单层打印）——Layers（选择要打印的层）——BottomLayer（这里只要底层，我们选择它），如果是双层，我们在打印TopLayer时点Mirroring在SignalLayers栏选中TopLayers表示镜像顶层。选好后OK确定。在刚刚那个菜单，点击Options在Showhol前面打勾，这个是显示钻孔的。这个打开在我们钻孔时将方便很多。点OK；点Print打印出图。设置打印机：选择打印设备设置打印层设置镜像打印显示钻孔下面接一个打印裁减好的照片步骤三3用钢锯据条裁减覆铜板到合适大小，注意在裁减时留点余量，不要小了，毕竟据条也是有厚度的用木工砂纸打磨使边界光滑平整。裁减好的图：步骤四4、把打印好的转印纸有字的一面平铺到覆铜板有铜的一面。用透明胶固定一个边。要是双面板就比较麻烦了，我们要在四个固定孔上用0.5mm的钻头大孔进行定位，用元件剪下来的元件脚固定四个脚，再用透明胶固定。下面是固定的照片：5、这一步是我们教程的关键部分，用电熨斗加温（140度～170度左右，要是用温度计更好）将转印纸上塑料粉压在铜上形成高精度的抗腐层。先加热电熨斗，温度合适时用力压到电路板有纸的一面，不要移动，等有点温度时再移动，移动时电熨斗要顺着固定的那一面滑下去，用点力。熨时速度不要太快，让覆铜板均匀升温，当然也不能太慢，如果太慢铜皮可以和环氧树脂分离，覆铜板报废。电熨斗来回熨上几次。在室温下等电路板冷了再撕纸，注意：慢慢的撕。先撕开一点看看，如果不行我们可以再熨一次。重复上面的动作，直至完成。撕下后看看有没有断线的地方，如果有可以用记号笔补上。好的打印机出现断线的不多。我的打印机老化了，这方面的问题比较严重，15mil的线好一点，小了不行；大面积的覆铜也不够黑，转印出来的效果也不好转印好的照片用三氯化铁溶液进行腐蚀，FeCl2和H2O的比例我一般看他的腐蚀速度，用开水来融化三绿化铁，在反应中用开水来维持温度，我用化学上说的水浴，也就是在容器下放一个水盆来盛开水。，在反应中不断的要它加快它的腐蚀速度。下面是腐蚀中的照片我们要时刻注意腐蚀的进度，特别是在线宽小的时候，腐蚀刚完成就要马上拿开并冲洗干净。腐蚀效果：背面的照片效果：7、钻孔钻孔就不用说什么了，我一般喜欢用0.8mm的钻头，如果要用小的0.5mm也可以，大家可以以实际的元件管脚大小来选择钻头的直径。打如固定孔这样大的孔时可以先用小钻孔打定位孔。大孔后照片：至此，我们的热转印已经完成，下面...
