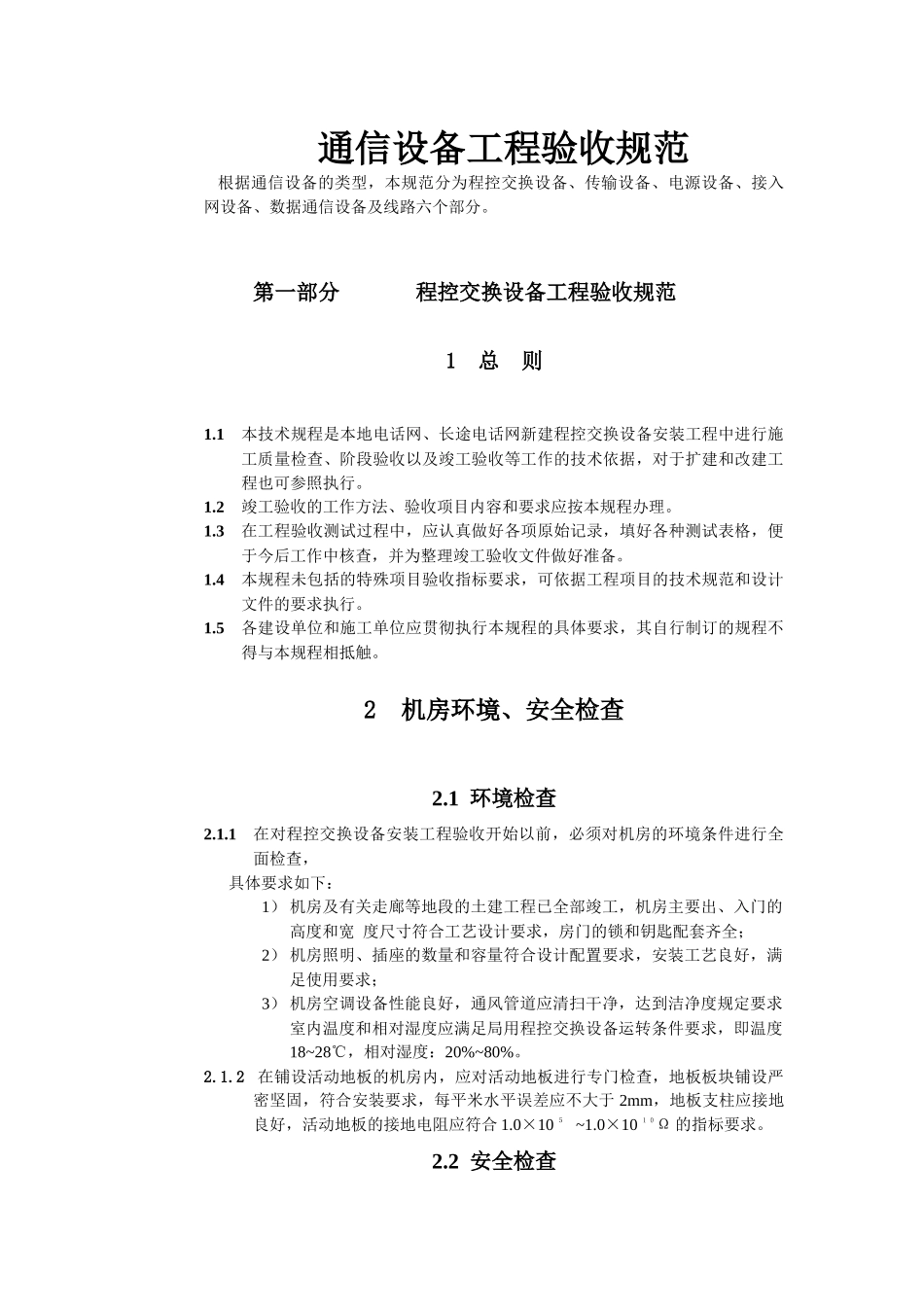

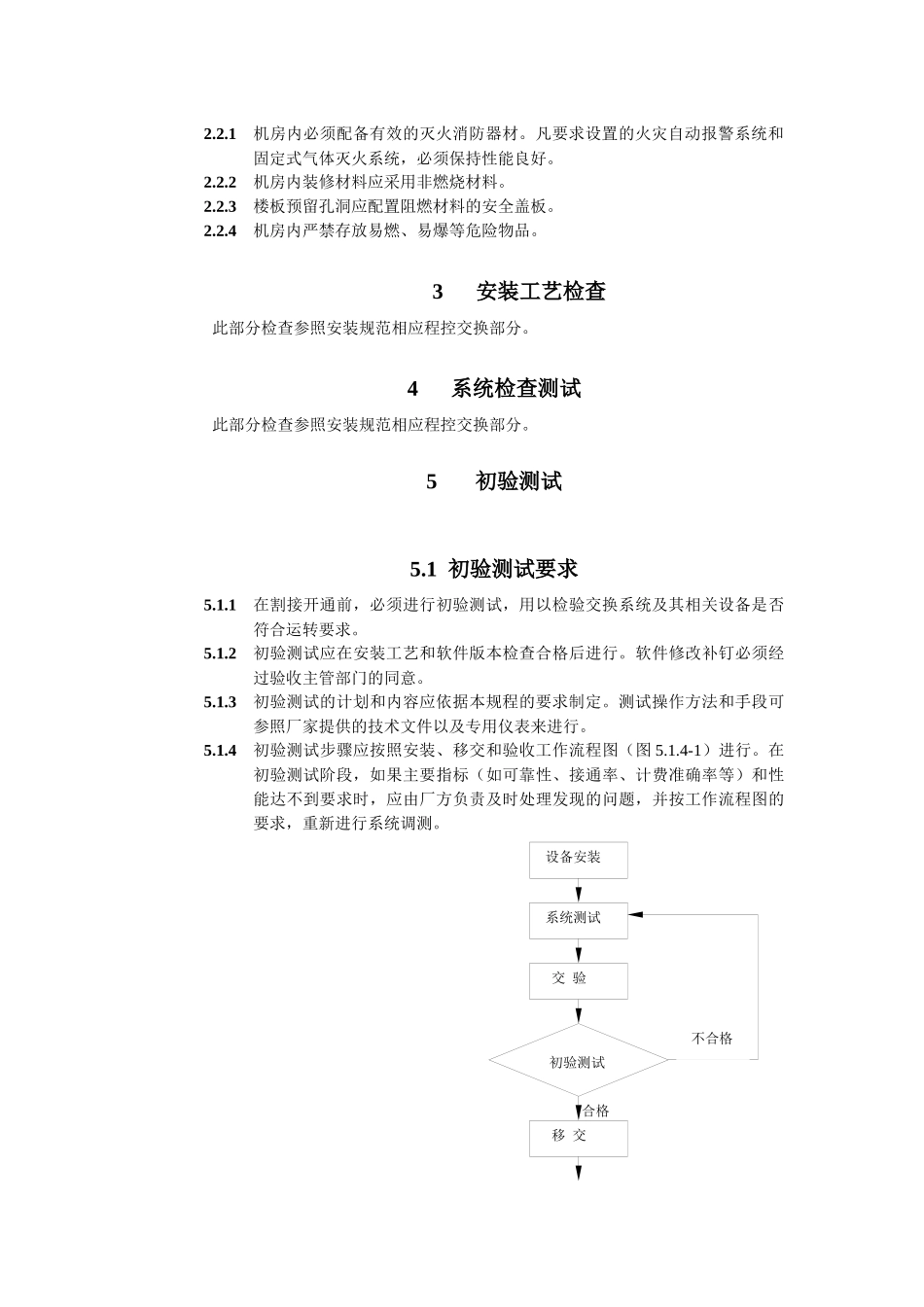

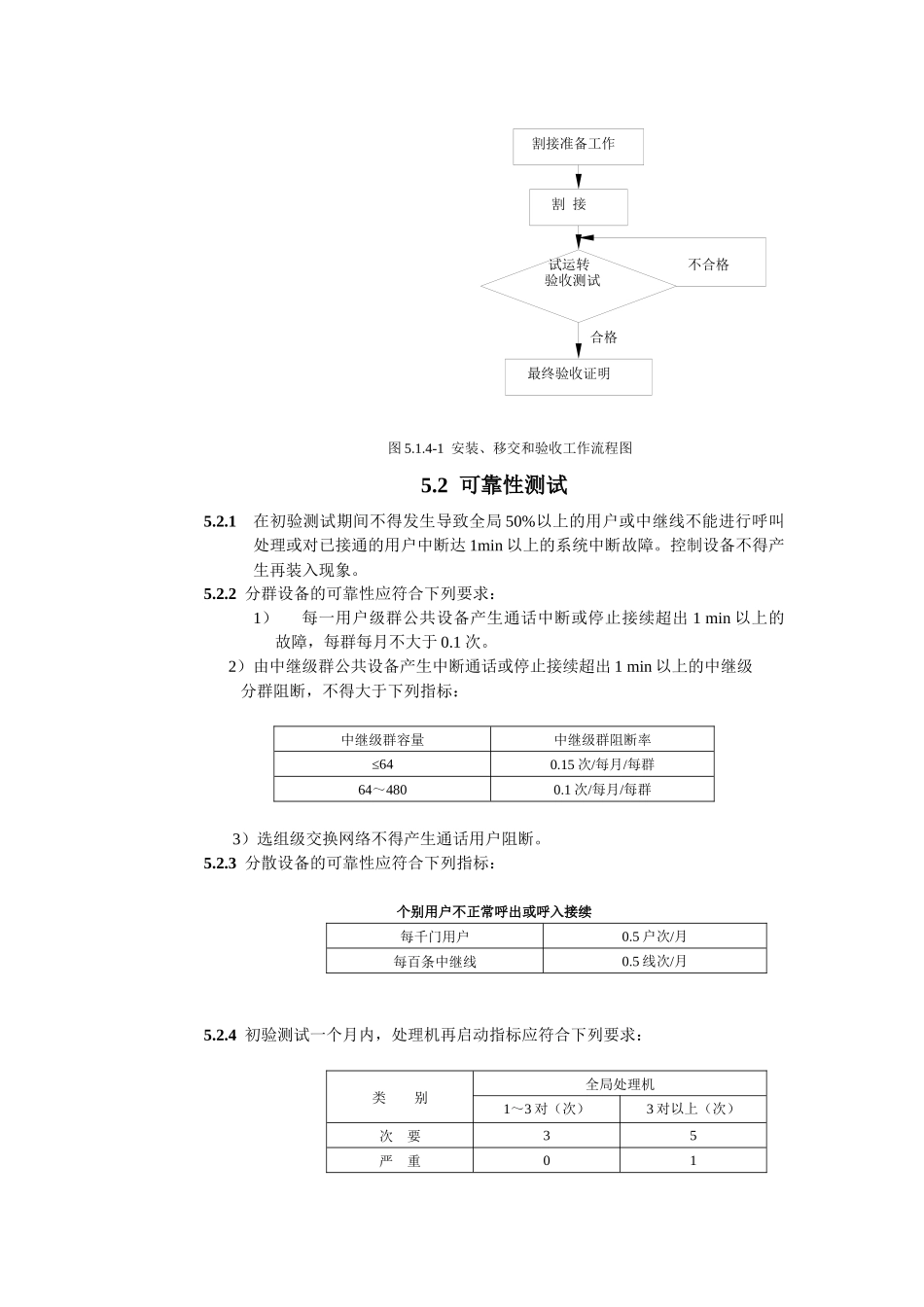

通信设备工程验收规范根据通信设备的类型，本规范分为程控交换设备、传输设备、电源设备、接入网设备、数据通信设备及线路六个部分。第一部分程控交换设备工程验收规范1总则1.1本技术规程是本地电话网、长途电话网新建程控交换设备安装工程中进行施工质量检查、阶段验收以及竣工验收等工作的技术依据，对于扩建和改建工程也可参照执行。1.2竣工验收的工作方法、验收项目内容和要求应按本规程办理。1.3在工程验收测试过程中，应认真做好各项原始记录，填好各种测试表格，便于今后工作中核查，并为整理竣工验收文件做好准备。1.4本规程未包括的特殊项目验收指标要求，可依据工程项目的技术规范和设计文件的要求执行。1.5各建设单位和施工单位应贯彻执行本规程的具体要求，其自行制订的规程不得与本规程相抵触。2机房环境、安全检查2.1环境检查2.1.1在对程控交换设备安装工程验收开始以前，必须对机房的环境条件进行全面检查，具体要求如下：1）机房及有关走廊等地段的土建工程已全部竣工，机房主要出、入门的高度和宽度尺寸符合工艺设计要求，房门的锁和钥匙配套齐全；2）机房照明、插座的数量和容量符合设计配置要求，安装工艺良好，满足使用要求；3）机房空调设备性能良好，通风管道应清扫干净，达到洁净度规定要求室内温度和相对湿度应满足局用程控交换设备运转条件要求，即温度18~28℃，相对湿度：20%~80%。2.1.2在铺设活动地板的机房内，应对活动地板进行专门检查，地板板块铺设严密坚固，符合安装要求，每平米水平误差应不大于2mm，地板支柱应接地良好，活动地板的接地电阻应符合1.0×10５~1.0×10１０Ω的指标要求。2.2安全检查2.2.1机房内必须配备有效的灭火消防器材。凡要求设置的火灾自动报警系统和固定式气体灭火系统，必须保持性能良好。2.2.2机房内装修材料应采用非燃烧材料。2.2.3楼板预留孔洞应配置阻燃材料的安全盖板。2.2.4机房内严禁存放易燃、易爆等危险物品。3安装工艺检查此部分检查参照安装规范相应程控交换部分。4系统检查测试此部分检查参照安装规范相应程控交换部分。5初验测试5.1初验测试要求5.1.1在割接开通前，必须进行初验测试，用以检验交换系统及其相关设备是否符合运转要求。5.1.2初验测试应在安装工艺和软件版本检查合格后进行。软件修改补钉必须经过验收主管部门的同意。5.1.3初验测试的计划和内容应依据本规程的要求制定。测试操作方法和手段可参照厂家提供的技术文件以及专用仪表来进行。5.1.4初验测试步骤应按照安装、移交和验收工作流程图（图5.1.4-1）进行。在初验测试阶段，如果主要指标（如可靠性、接通率、计费准确率等）和性能达不到要求时，应由厂方负责及时处理发现的问题，并按工作流程图的要求，重新进行系统调测。设备安装系统测试交验初验测试不合格合格移交图5.1.4-1安装、移交和验收工作流程图5.2可靠性测试5.2.1在初验测试期间不得发生导致全局50%以上的用户或中继线不能进行呼叫处理或对已接通的用户中断达1min以上的系统中断故障。控制设备不得产生再装入现象。5.2.2分群设备的可靠性应符合下列要求：1）每一用户级群公共设备产生通话中断或停止接续超出1min以上的故障，每群每月不大于0.1次。2）由中继级群公共设备产生中断通话或停止接续超出1min以上的中继级分群阻断，不得大于下列指标：中继级群容量中继级群阻断率≤640.15次/每月/每群64～4800.1次/每月/每群3）选组级交换网络不得产生通话用户阻断。5.2.3分散设备的可靠性应符合下列指标：个别用户不正常呼出或呼入接续每千门用户0.5户次/月每百条中继线0.5线次/月5.2.4初验测试一个月内，处理机再启动指标应符合下列要求：类别全局处理机1～3对（次）3对以上（次）次要35严重01割接准备工作割接试运转验收测试不合格最终验收证明合格再装入00三类再启动的定义为：1）次要再启动：不影响正在通话的用户，只影响接续。2）严重再启动：影响本处理机控制群通话及接续。3）再装入：需要全部软件再装入，影响全交换局通话及接续。全分散控制程控交换机各类控制器的再启动间隔指标大于600h。再装入间隔指标应大于1700h。5.2.5初验测试期间，软件测试故障应不大于8个/月。硬件...
