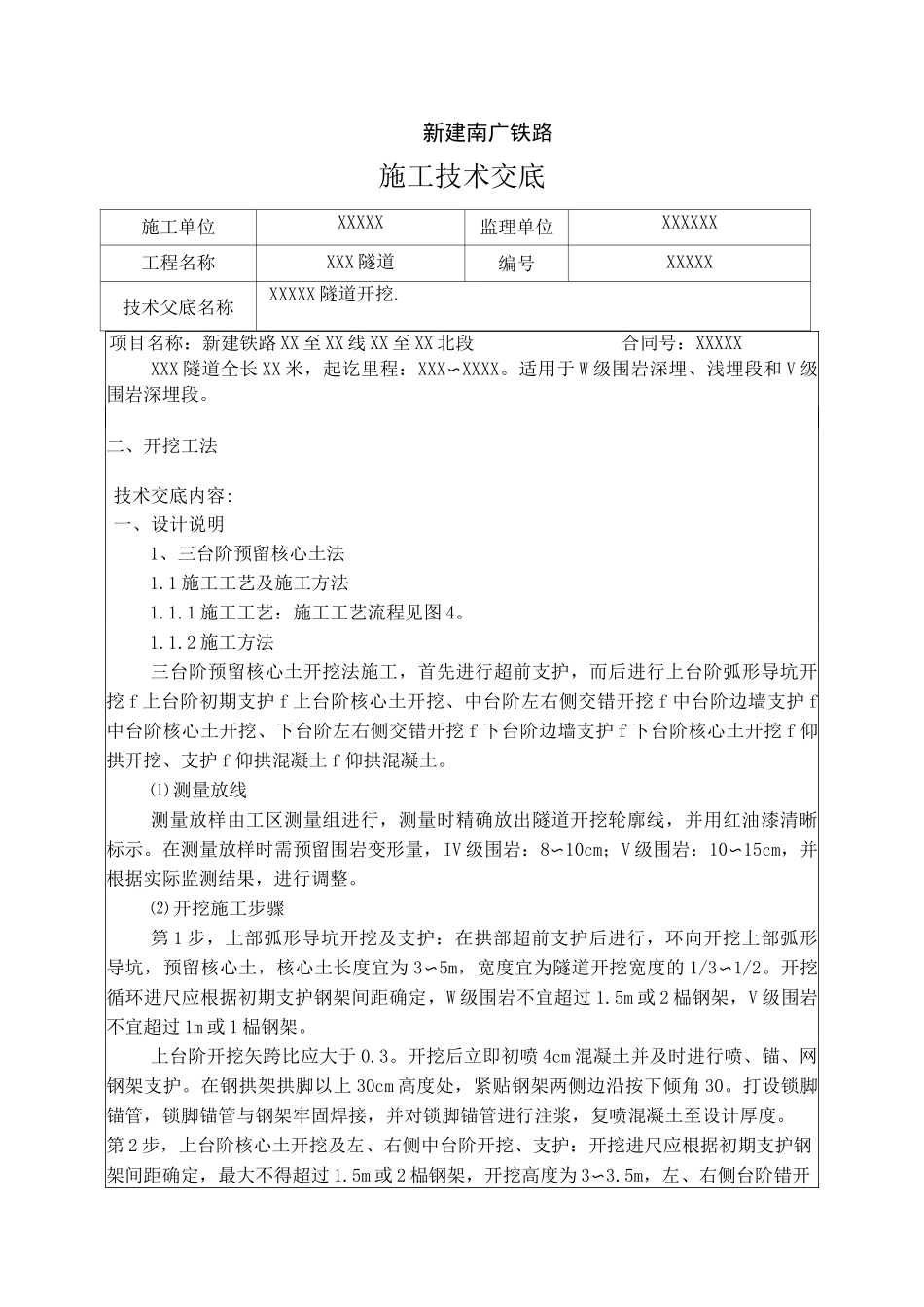

新建南广铁路施工技术交底施工单位XXXXX监理单位XXXXXX工程名称XXX隧道编号XXXXX技术父底名称XXXXX隧道开挖.XXX隧道全长XX米，起讫里程：XXX〜XXXX。适用于W级围岩深埋、浅埋段和V级围岩深埋段。二、开挖工法1、三台阶预留核心土法1.1施工工艺及施工方法1.1.1施工工艺：施工工艺流程见图4。1.1.2施工方法三台阶预留核心土开挖法施工，首先进行超前支护，而后进行上台阶弧形导坑开挖f上台阶初期支护f上台阶核心土开挖、中台阶左右侧交错开挖f中台阶边墙支护f中台阶核心土开挖、下台阶左右侧交错开挖f下台阶边墙支护f下台阶核心土开挖f仰拱开挖、支护f仰拱混凝土f仰拱混凝土。⑴测量放线测量放样由工区测量组进行，测量时精确放出隧道开挖轮廓线，并用红油漆清晰标示。在测量放样时需预留围岩变形量，IV级围岩：8〜10cm；V级围岩：10〜15cm，并根据实际监测结果，进行调整。⑵开挖施工步骤第1步，上部弧形导坑开挖及支护：在拱部超前支护后进行，环向开挖上部弧形导坑，预留核心土，核心土长度宜为3〜5m，宽度宜为隧道开挖宽度的1/3〜1/2。开挖循环进尺应根据初期支护钢架间距确定，W级围岩不宜超过1.5m或2榀钢架，V级围岩不宜超过1m或1榀钢架。上台阶开挖矢跨比应大于0.3。开挖后立即初喷4cm混凝土并及时进行喷、锚、网钢架支护。在钢拱架拱脚以上30cm高度处，紧贴钢架两侧边沿按下倾角30。打设锁脚锚管，锁脚锚管与钢架牢固焊接，并对锁脚锚管进行注浆，复喷混凝土至设计厚度。第2步，上台阶核心土开挖及左、右侧中台阶开挖、支护：开挖进尺应根据初期支护钢架间距确定，最大不得超过1.5m或2榀钢架，开挖高度为3〜3.5m，左、右侧台阶错开项目名称：新建铁路XX至XX线XX至XX北段合同号：XXXXX技术交底内容:一、设计说明2〜3m,开挖后立即初喷4cm混凝土，及时进行喷、锚、网、钢架支护，接长钢架,在钢架墙脚以上30cm高度处，紧贴钢架两侧边沿按下倾角30°打设锁脚锚管，锁脚锚管与钢架牢固焊接，并对锁脚锚管进行注浆，复喷混凝土至设计厚度。第3步，中台阶核心土开挖及左、右侧下台阶开挖、支护：开挖进尺应根据初期支护钢架间距确定，最大不得超过1.5m或2榀钢架，开挖高度一般为3〜3.5m,左、右侧台阶错开2〜3m，开挖后立即初喷4cm混凝土，及时进行喷、锚、网系统支护，接长钢架，复喷混凝土至设计厚度。图4三台阶预留核心土开挖法施工工艺流程图第4步，下台阶预留核心土开挖：开挖进尺与各台阶循环进尺相一致。第5步，隧底开挖：每循环开挖长度宜为2〜3m，开挖后及时施作仰拱初期支护。第6步，仰拱施作，完成不大于两个隧底开挖、支护循环后，应及时施工仰拱衬砌,仰拱衬砌分段长度宜为4〜6m。第7步，仰拱填充混凝土，仰拱衬砌完成后应及时施工仰拱填充，仰拱填充混凝土与仰拱必须分别施工，不得同时进行。三、爆破设计及要求1一般规定1.1隧道开挖应根据地质条件、开挖断面、掘进循环进尺、钻眼机具和爆炸器材及环境等进行钻爆设计。钻爆设计应根据爆破效果不断调整爆破参数。1.2钻爆设计的内容应包括炮眼(掏槽眼、辅助眼、周边眼、底板眼)的布置、深度、斜率和数量，爆破器材、装药量和装药结构，起爆方法和爆破顺序，钻眼机具和钻眼要求等。钻爆设计图应包括炮眼布置图、周边眼装药结构图、钻爆参数表、主要技术经济指标及必要的说明。1.3凿孔采用YT-28型凿岩机，确保凿孔精度(包括炮眼的开孔位置、角度、深度)。1.4掏槽炮眼可采用直眼掏槽或斜眼掏槽。2炮眼布置应符合下列规定2.1周边眼根据围岩情况合理布置，保证开挖断面符合设计要求：2.1辅助炮眼交错均匀布置在周边眼与掏槽眼之间，力求爆破出的石块块度适合装碴的需要。2.3周边炮眼与辅助炮眼的眼底应在同一垂直面上，掏槽炮眼应加深10〜20cm。3爆破参数选择3.1岩石隧道的爆破作业，应采用光面爆破技术。光面爆破参数应通过试验确定。当无试验条件时，有关参数可参照表1选用。表1光面爆破参数岩石类别周边眼间距E(cm)周边眼抵抗线W(cm)相对距离E/W装药集中度q(kg/m)极硬岩50〜6055〜750.8〜0.850.25〜0.40硬岩40〜5550〜600.8〜0.850.15〜0.05软质岩30〜4545〜600.75〜0.80.04〜0.15注：①表列参数适用于炮眼深度1.0〜3.5m，炮...
