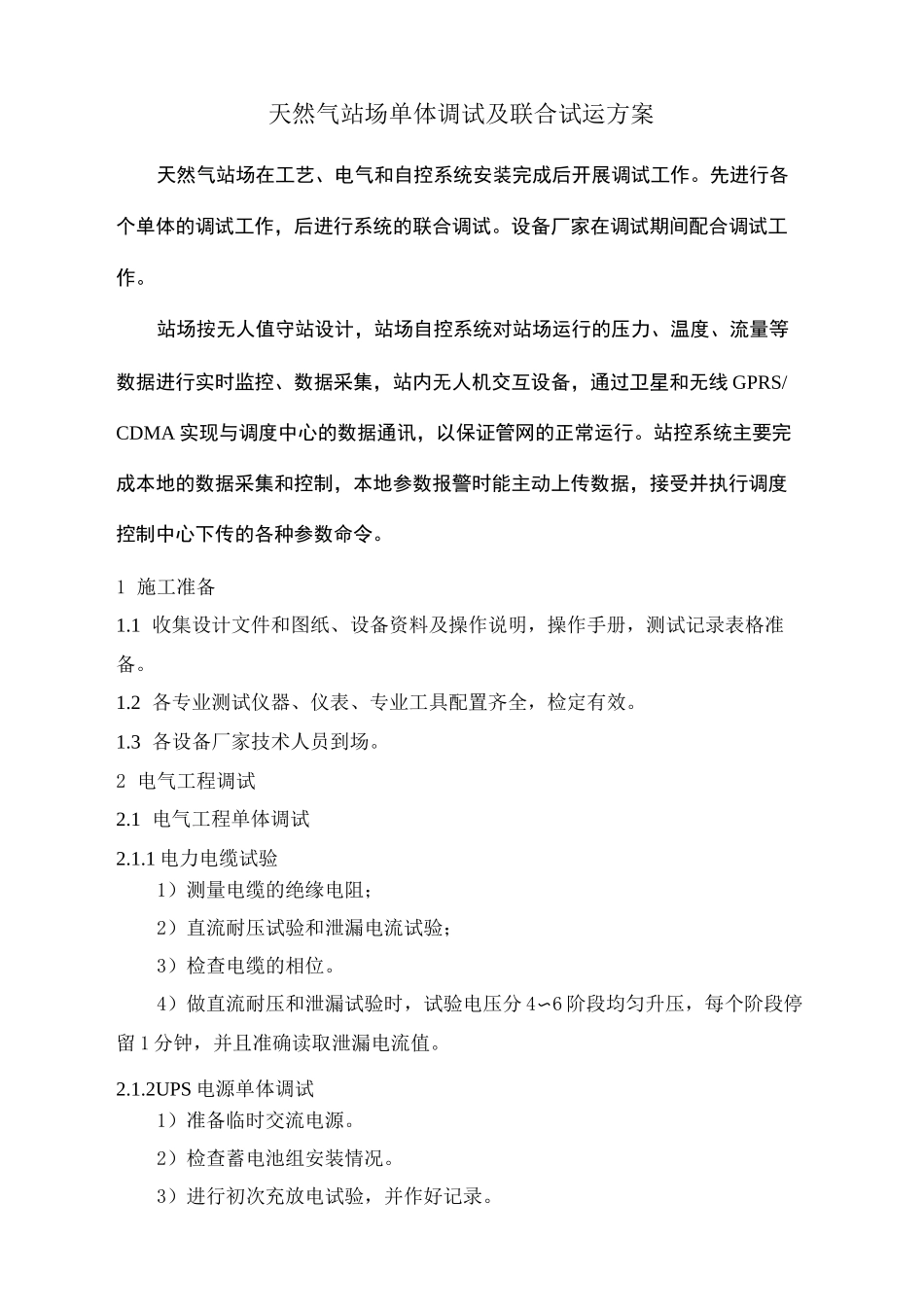

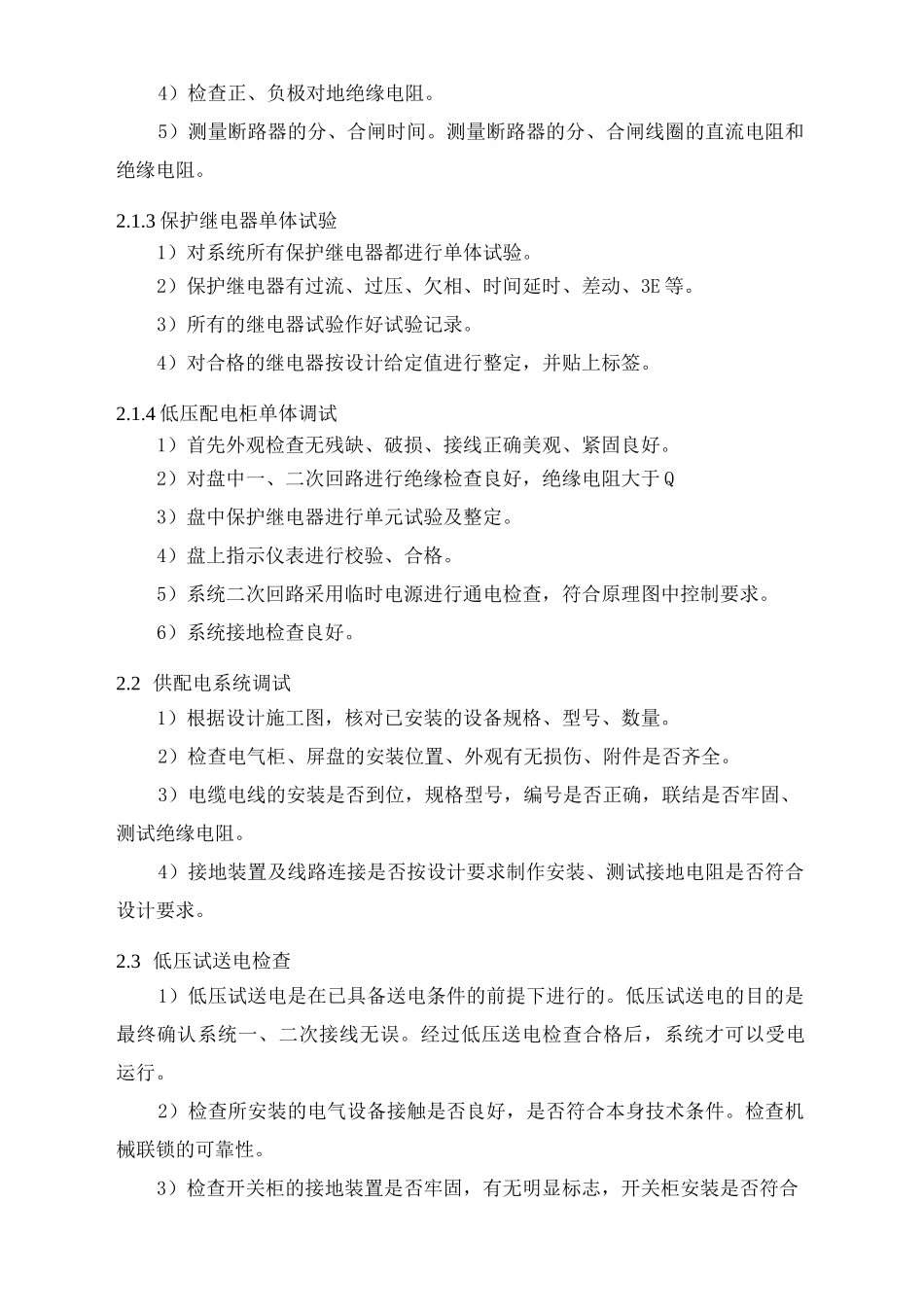

天然气站场单体调试及联合试运方案Preparedon24November2020天然气站场单体调试及联合试运方案天然气站场在工艺、电气和自控系统安装完成后开展调试工作。先进行各个单体的调试工作，后进行系统的联合调试。设备厂家在调试期间配合调试工作。站场按无人值守站设计，站场自控系统对站场运行的压力、温度、流量等数据进行实时监控、数据采集，站内无人机交互设备，通过卫星和无线GPRS/CDMA实现与调度中心的数据通讯，以保证管网的正常运行。站控系统主要完成本地的数据采集和控制，本地参数报警时能主动上传数据，接受并执行调度控制中心下传的各种参数命令。1施工准备1.1收集设计文件和图纸、设备资料及操作说明，操作手册，测试记录表格准备。1.2各专业测试仪器、仪表、专业工具配置齐全，检定有效。1.3各设备厂家技术人员到场。2电气工程调试2.1电气工程单体调试2.1.1电力电缆试验1）测量电缆的绝缘电阻；2）直流耐压试验和泄漏电流试验；3）检查电缆的相位。4）做直流耐压和泄漏试验时，试验电压分4〜6阶段均匀升压，每个阶段停留1分钟，并且准确读取泄漏电流值。2.1.2UPS电源单体调试1）准备临时交流电源。2）检查蓄电池组安装情况。3）进行初次充放电试验，并作好记录。4）检查正、负极对地绝缘电阻。5）测量断路器的分、合闸时间。测量断路器的分、合闸线圈的直流电阻和绝缘电阻。2.1.3保护继电器单体试验1）对系统所有保护继电器都进行单体试验。2）保护继电器有过流、过压、欠相、时间延时、差动、3E等。3）所有的继电器试验作好试验记录。4）对合格的继电器按设计给定值进行整定，并贴上标签。2.1.4低压配电柜单体调试1）首先外观检查无残缺、破损、接线正确美观、紧固良好。2）对盘中一、二次回路进行绝缘检查良好，绝缘电阻大于Q3）盘中保护继电器进行单元试验及整定。4）盘上指示仪表进行校验、合格。5）系统二次回路采用临时电源进行通电检查，符合原理图中控制要求。6）系统接地检查良好。2.2供配电系统调试1）根据设计施工图，核对已安装的设备规格、型号、数量。2）检查电气柜、屏盘的安装位置、外观有无损伤、附件是否齐全。3）电缆电线的安装是否到位，规格型号，编号是否正确，联结是否牢固、测试绝缘电阻。4）接地装置及线路连接是否按设计要求制作安装、测试接地电阻是否符合设计要求。2.3低压试送电检查1）低压试送电是在已具备送电条件的前提下进行的。低压试送电的目的是最终确认系统一、二次接线无误。经过低压送电检查合格后，系统才可以受电运行。2）检查所安装的电气设备接触是否良好，是否符合本身技术条件。检查机械联锁的可靠性。3）检查开关柜的接地装置是否牢固，有无明显标志，开关柜安装是否符合要求。检查并试验所有表及继电器动作是否正确。2.4受电运行4）由供电部门检查合格后将电源送进仪表室，经过验电，校项无误。5）合AP动力柜开关，检查电压是否正常，分别和其他柜的开关，确认是否正常。6）空载运行24小时，无异常现象，办理验收手续，交建设单位使用。同时提供施工图、施工记录、产品合格证说明书、试验报告单等技术资料。3自控工程调试3.1单体调试3.1.1仪表单体调试压力表、温度表等仪表送具有合格资质的专业检测机构进行检测，并出具检测报告。3.1.2各类变送器单体调试压力、温度、差压等变送器核定出厂检定报告和出厂合格证的有效性，现场进行通电或通气检查各部件工作是否正常。厂家技术人员现场配合测试。3.1.3涡轮流量计单体调试核定出厂检定报告和出厂合格证的有效性，现场检查计量柜与调压计量撬的连接是否正确，通电检查各部件工作是否正常，流量计算机信号导通是否正常。带远传功能的，做模拟试验，厂家技术人员现场配合实施。3.1.4电动阀门单体调试电动阀门安装后，现场加电测试，检查电动头显示是否正常，采用手动就地模式开关阀门，测试阀门能否正常开启，全开、全关能否到位，实际开度与电动头显示位置是否一致。3.1.5可燃气体探测器现场加电后，对探测器施加达到响应浓度值的可燃气体标准样气，探测器应在30s内响应。撤去可燃气体，探测器应在60s内恢复到正常监视状态。3.1.6加臭控制系统检查仪表室内加臭控制柜与加臭...
